HINT:

Keep the lower bearing and connecting rod cap together

Fig. 244: Identifying Connection Rod Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Clean the crank pin and bearing

e

Check the crank pin and bearing for pitting and scratches  If the crank pin or bearing is damaged,
replace the bearings  If necessary, replace the crankshaft

f

Lay a strip of Plastigage across the crank pin

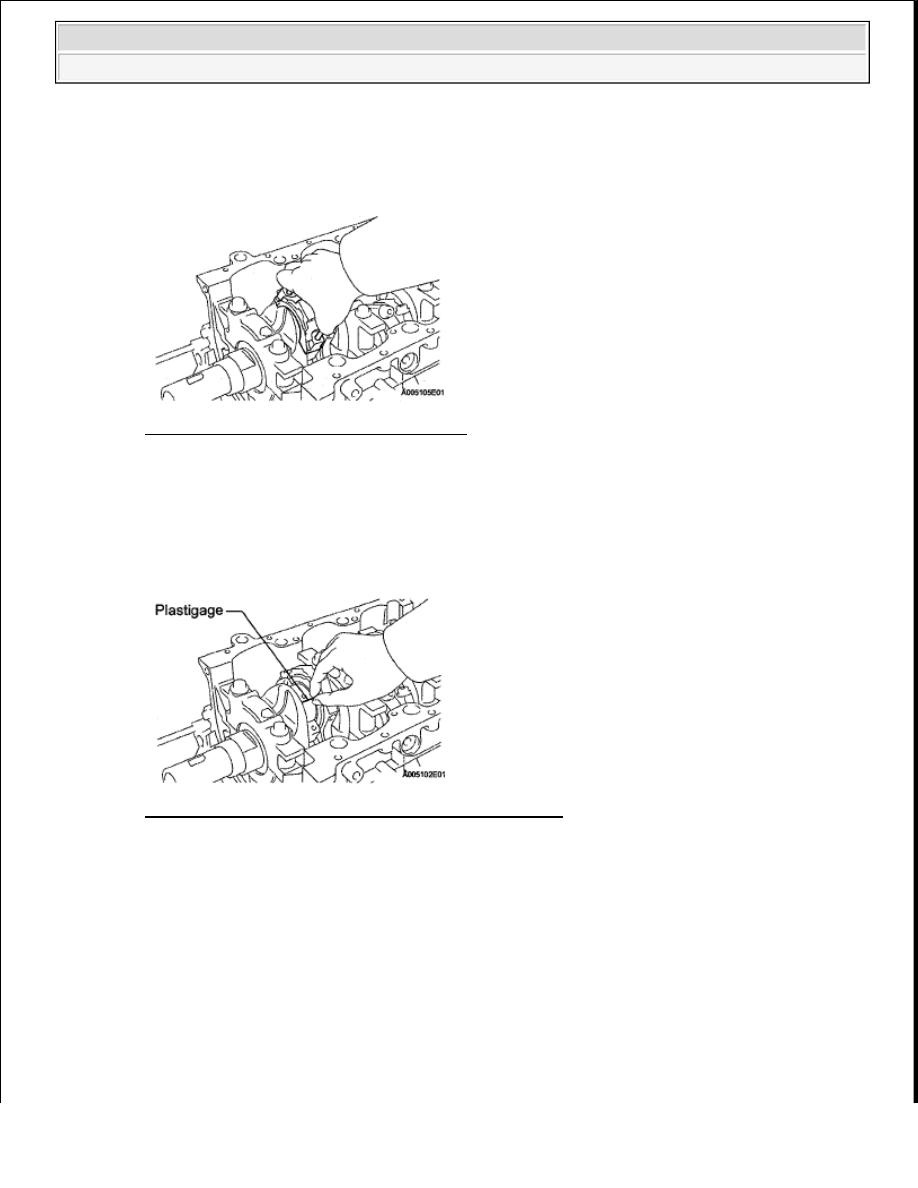

Fig. 245: Laying Strip Of Plastigage Across Crank Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g

Install the connecting rod cap with the 2 bolts

Torque: 25 N*m (255 kgf*cm, 18 ft.*lbf)

If any one of the connecting rod cap bolts does not meet the torque specification, replace the
connecting rod cap bolts

NOTE:

Do not turn the crankshaft.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Fig. 246: Locating Connecting Rod Cap With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h

Mark the front side of each connecting rod cap bolt with paint

i

Tighten the cap bolts another 90° as shown

j

Check that the painted marks are now at a 90° angle to the front

k

Remove the 2 bolts, connecting rod cap and lower bearing

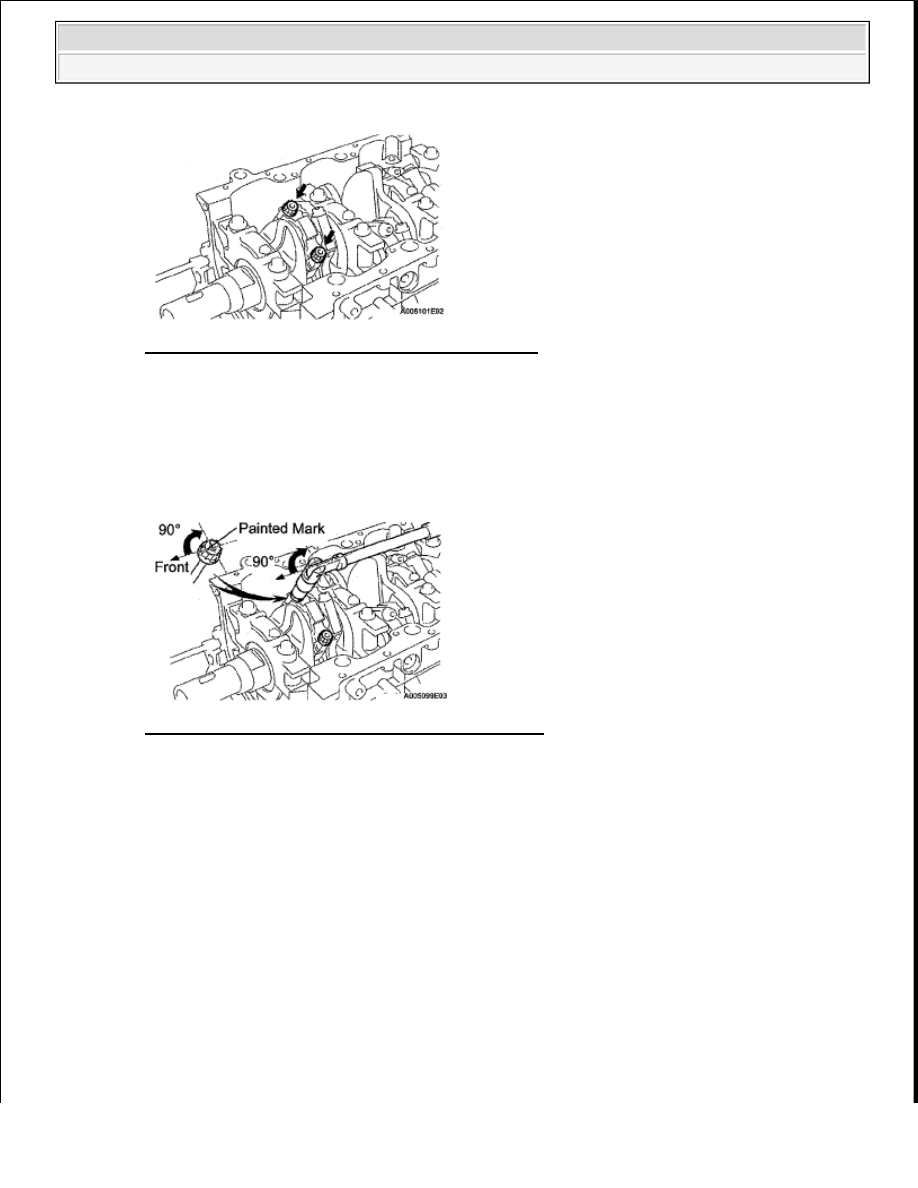

Fig. 247: Identifying Painted Marks Angle To Front
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

l

Measure the Plastigage at its widest point

Standard oil clearance: 0.021 to 0.047 mm (0.000827 to 0.00185 in.)

Maximum oil clearance: 0.059 mm (0.00232 in.)

If the oil clearance is greater than the maximum, replace the bearings  If necessary, replace the
crankshaft



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

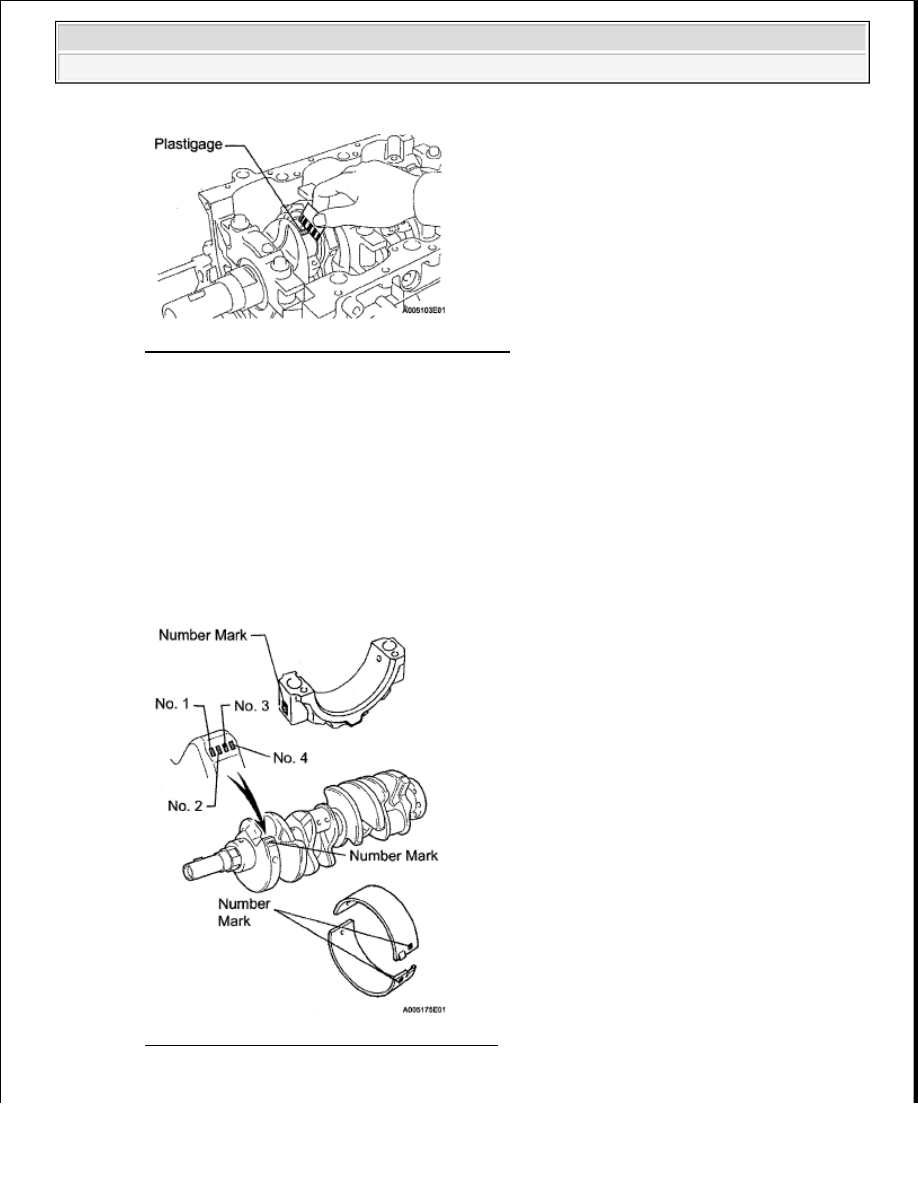

Fig. 248: Measuring Plastigage At Widest Point
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

If replacing a standard bearing, replace it with one that has the same number  If the number of the
bearing cannot be determined, select the correct bearing by adding together the numbers imprinted
on the connecting rod cap and crankshaft  Then select the bearing with the same number as the
total  There are 6 sizes of standard bearings, marked 2, 3, 4, 5, 6 and 7

EXAMPLE:

Connecting rod cap "3" + Crankshaft "1" = "4" (Use bearing "4")

Fig. 249: Locating Connecting Mark Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Standard Bearing Table

STANDARD BEARING TABLE

Standard connecting rod big end inside diameter

CONNECTING ROD MARKING SPECIFICATION

Standard crankshaft crank pin diameter

CRANKSHAFT CRANK PIN DIAMETER SPECIFICATION

Standard sized bearing center wall thickness

BEARING THICKNESS SPECIFICATION

Item

Connecting rod Crankshaft Use bearing

Number Mark

1

1

2

2

3

2

1

1

3

4

2

2

3

1

2

3

5

3

2

4

1

3

3

6

4

2
3

7

Number Mark

Specified Condition

Mark 1

55 000 to less than 55 006 mm (2 1654 to less than 2 1656 in )

Mark 2

55 006 to less than 55 012 mm (2 1656 to less than 2 1658 in )

Mark 3

55 012 to less than 55 018 mm (2 1658 to less than 2 1661 in )

Mark 4

55 018 to less than 55 024 mm (2 1661 to less than 2 1663 in )

Number Mark

Specified Condition

Mark 1

51 994 to less than 52 000 mm (2 0470 to less than 2 0472 in )

Mark 2

51 988 to less than 51 994 mm (2 0468 to less than 2 0470 in )

Mark 3

51 982 to less than 51 988 mm (2 0465 to less than 2 0468 in )

Number Mark

Specified Condition

Mark 2

1 487 to less than 1 490 mm (0 0585 to less than 0 0587 in )

Mark 3

1 490 to less than 1 493 mm (0 0587 to less than 0 0588 in )

Mark 4

1 493 to less than 1 496 mm (0 0588 to less than 0 0589 in )

Mark 5

1 496 to less than 1 499 mm (0 0589 to less than 0 0590 in )
