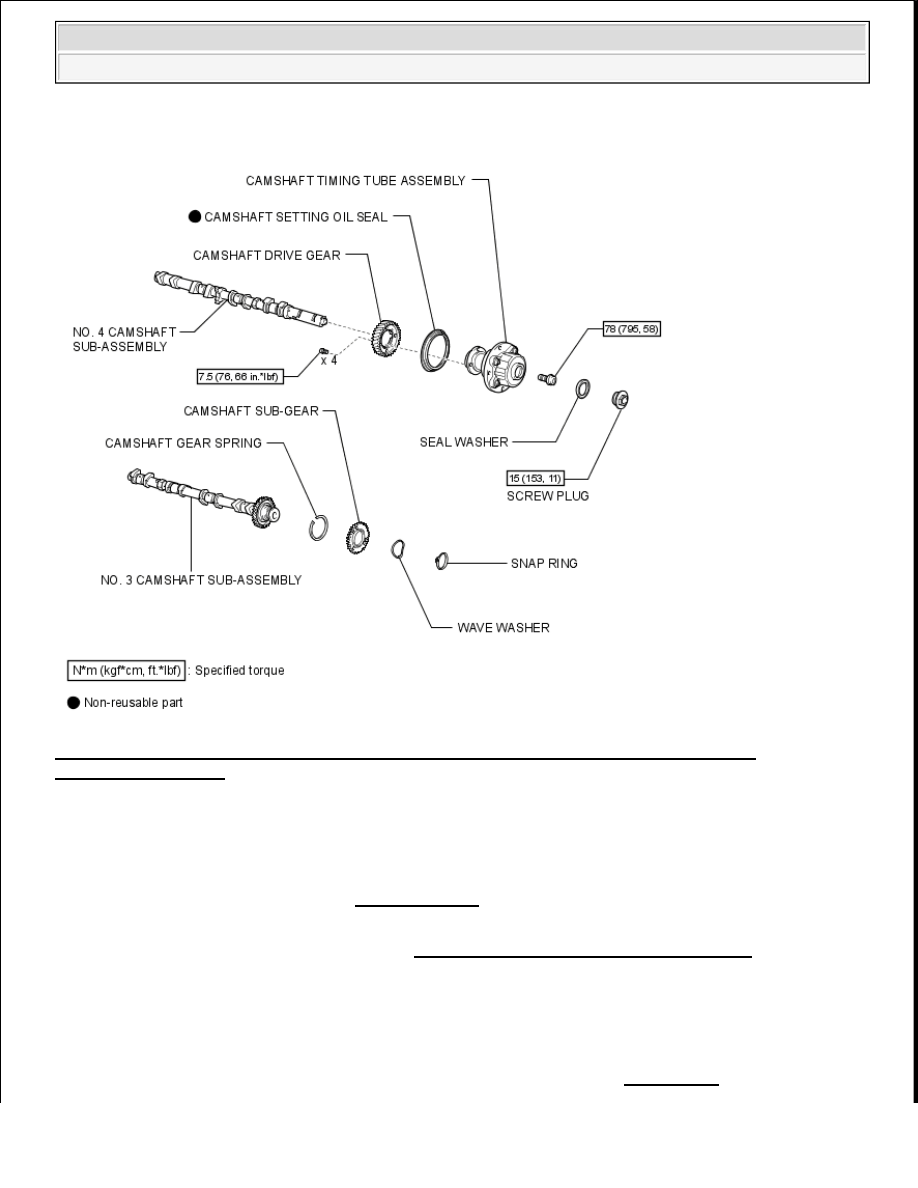

Fig. 76: Identifying Bank 1 Camshaft Replacement Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE TIMING BELT

a

Remove the timing belt (See TIMING BELT)

2

REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 1)

a

Remove the air switching valve (See AIR SWITCHING VALVE (FOR BANK 1) )

b

Remove the 4 bolts and 4 ignition coils

3

REMOVE IGNITION COIL ASSEMBLY

a

Disconnect the 4 ignition coil connectors

b

Remove the 4 bolts and 4 ignition coils

4

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH (See REMOVAL)

5

REMOVE CAMSHAFT POSITION SENSOR ASSEMBLY (See CAMSHAFT POSITION



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































SENSOR )

6

REMOVE CAMSHAFT TIMING PULLEY LH (See REMOVAL)

7

REMOVE CAMSHAFT SUB-ASSEMBLY LH (See REMOVAL)

8

REMOVE CAMSHAFT TIMING TUBE ASSEMBLY (See DISASSEMBLY)

9

REMOVE CAMSHAFT SUB-GEAR (See DISASSEMBLY)

INSTALLATION

1

INSTALL CAMSHAFT SUB GEAR (See REASSEMBLY)

2

INSTALL CAMSHAFT SETTING OIL SEAL (See REASSEMBLY)

3

INSTALL CAMSHAFT TIMING TUBE ASSEMBLY (See REASSEMBLY)

4

INSTALL CAMSHAFT SUB-ASSEMBLY LH (See INSTALLATION)

5

INSTALL CAMSHAFT TIMING PULLEY LH (See INSTALLATION)

6

INSTALL CAMSHAFT POSITION SENSOR ASSEMBLY (See INSTALLATION )

7

INSTALL TIMING BELT (See INSTALLATION)

8

CHECK NO. 1 CYLINDER TO TDC / COMPRESSION (See INSTALLATION)

9

INSPECT VALVE CLEARANCE (See VALVE CLEARANCE)

10

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH (See INSTALLATION)

11

INSTALL IGNITION COIL ASSEMBLY

a

Disconnect the 4 ignition coil connectors Torque: 7.5 N.m (76 kgf.cm, 66 In.lbf)

b

Remove the 4 bolts and 4 ignition coils

12

INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 1)

a

Install the air switching valve (See INSTALLATION )

13

INSTALL TIMING BELT COVER

a

Install the timing belt cover (See INSTALLATION)

CAMSHAFT (FOR BANK 2)

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

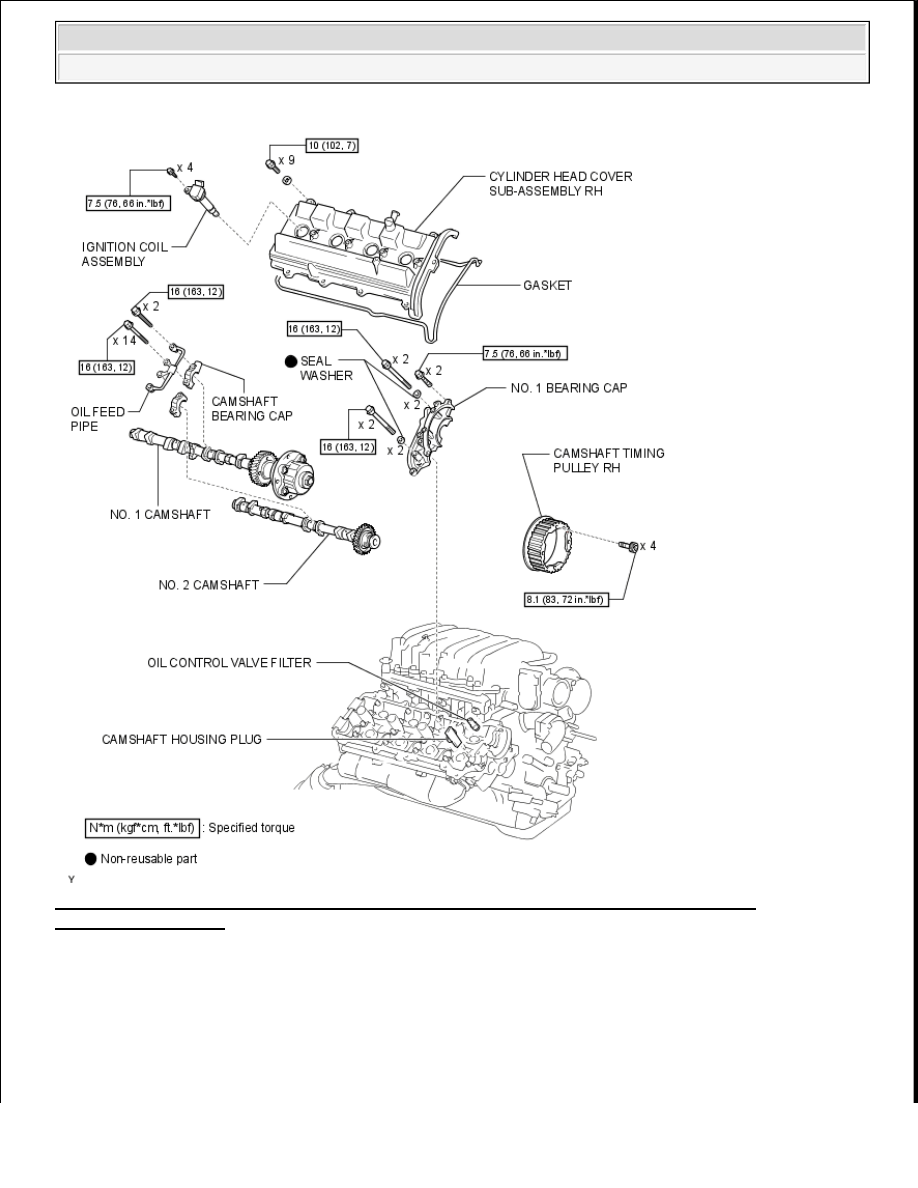

Fig. 77: Identifying Bank 2 Camshaft Replacement Components (For Bank 2) With Torque
Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

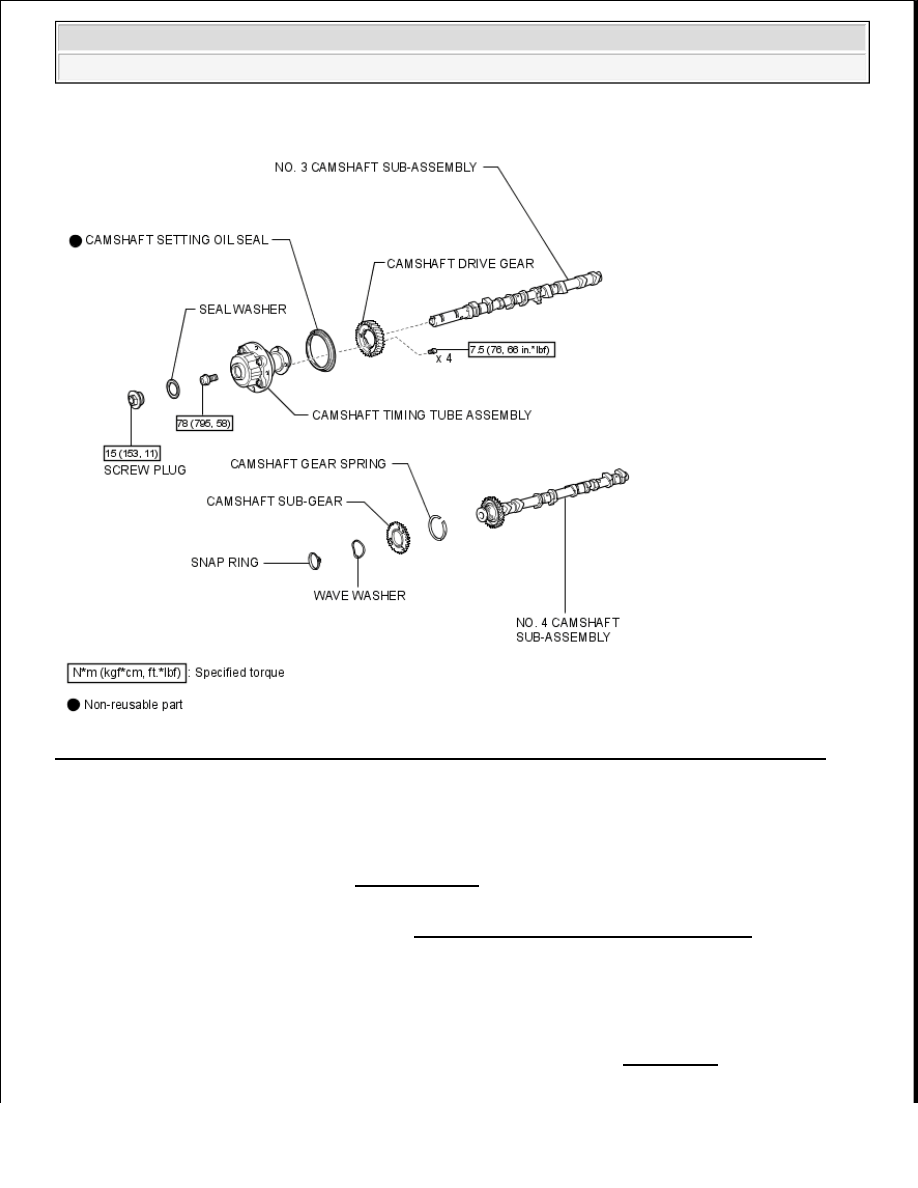

Fig. 78: Identifying Bank 2 Camshaft Replacement Components (For Bank 2) With Torque
Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE TIMING BELT

a

Remove the timing belt (See TIMING BELT)

2

REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 1)

a

Remove the air switching valve (See AIR SWITCHING VALVE (FOR BANK 2) )

b

Remove the 4 bolts and 4 ignition coils

3

REMOVE IGNITION COIL ASSEMBLY

a

Disconnect the 4 ignition coil connectors

b

Remove the 4 bolts and 4 ignition coils

4

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH (See REMOVAL)
