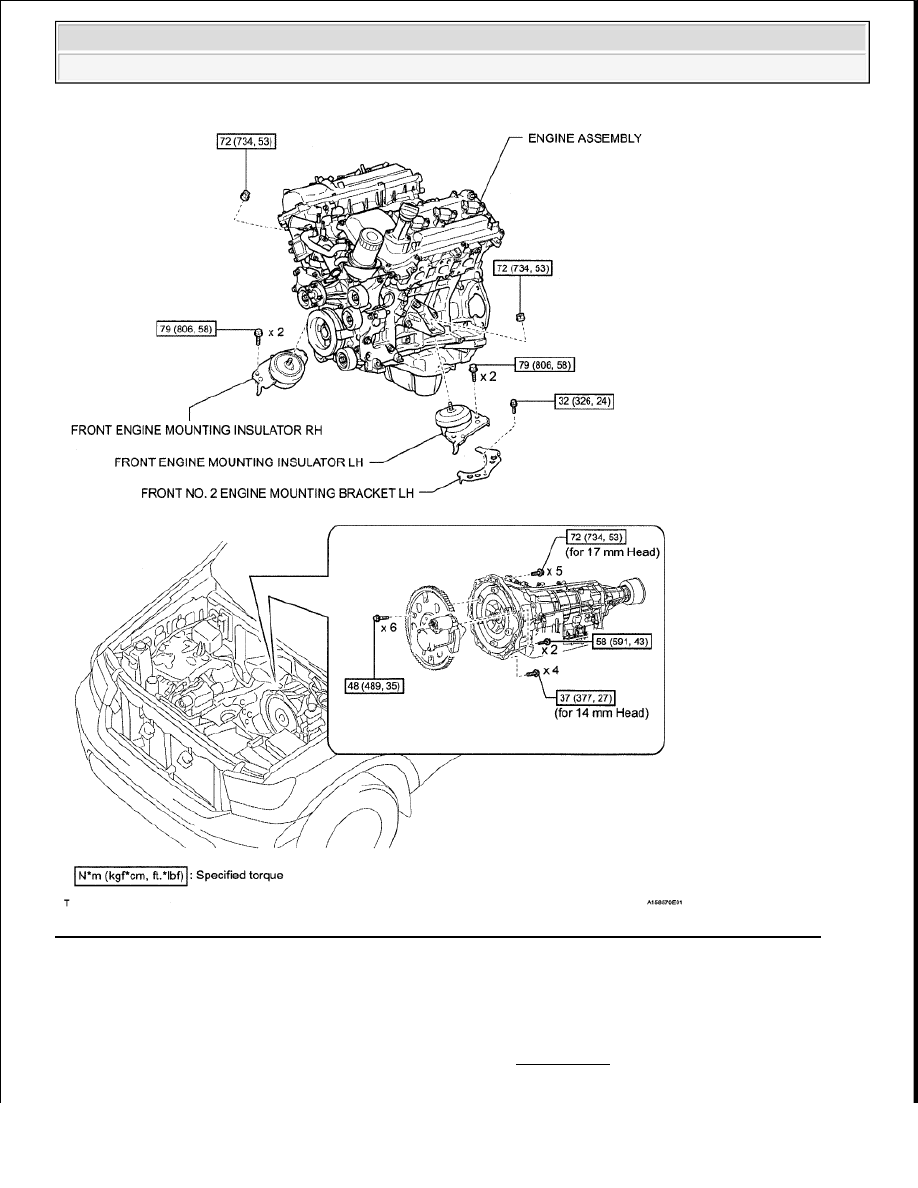

Fig. 451: Identifying Front Engine Mounting Replacement Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE ENGINE ASSEMBLY

a

Remove the engine assembly from the vehicle (see REMOVAL )

2

REMOVE FRONT ENGINE MOUNTING INSULATOR RH



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































a

Remove the nut, 2 bolts and insulator

3

REMOVE FRONT ENGINE MOUNTING INSULATOR LH

a

Remove the nut, 2 bolts and insulator

4

REMOVE FRONT NO. 2 ENGINE MOUNTING BRACKET LH

a

Remove the bolt and bracket

INSTALLATION

1

INSTALL FRONT NO. 2 ENGINE MOUNTING BRACKET LH

a

Install the bracket with the bolt

Torque: 32 N*m (326 kgf*cm, 24 ft.*lbf)

2

INSTALL FRONT ENGINE MOUNTING INSULATOR LH

a

Install the insulator with the 2 bolts and nut

Torque: for bolt

79 N*m (806 kgf*cm, 58 ft.*lbf)

for nut

72 N*m (734 kgf*cm, 53 ft.*lbf)

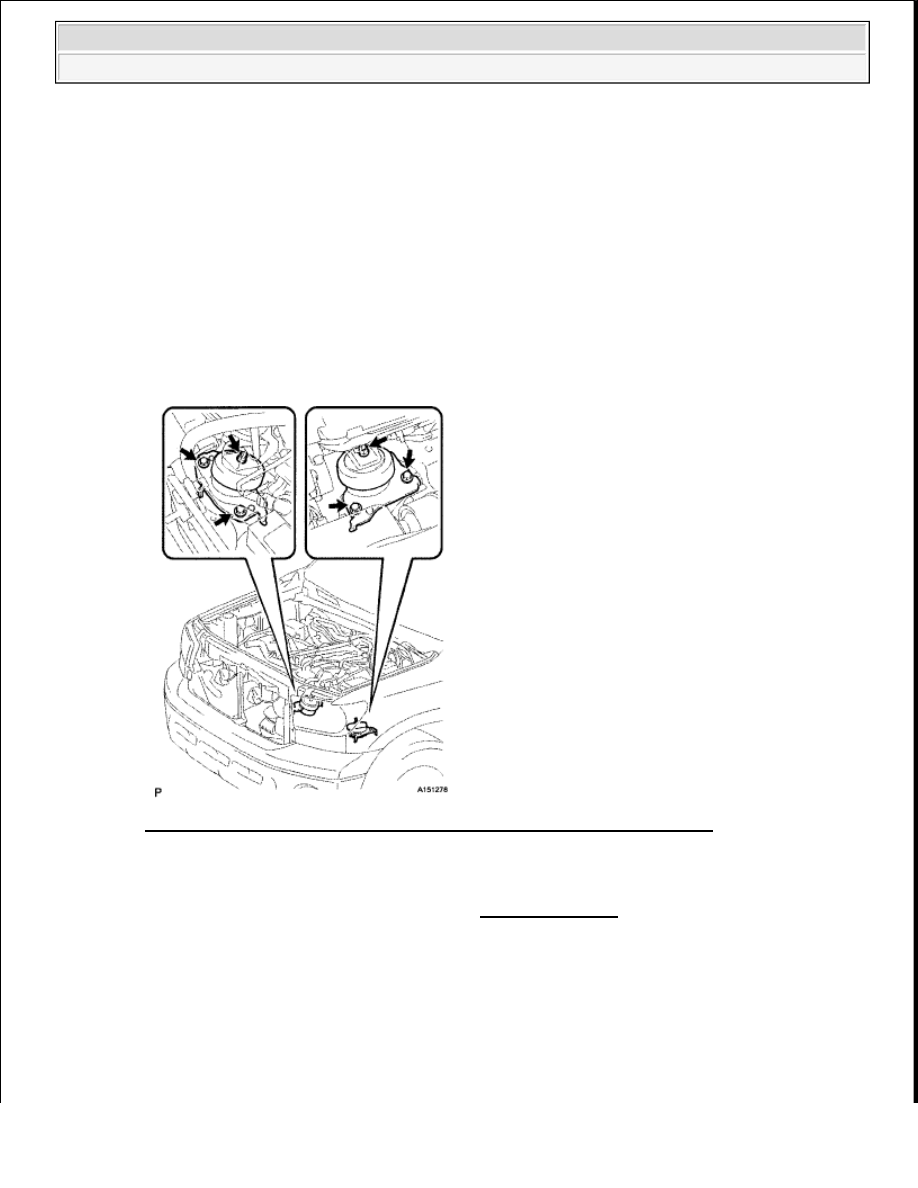

Fig. 452: Locating Front Engine Mounting Insulator Nuts And Bolts (LH)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL FRONT ENGINE MOUNTING INSULATOR RH

a

Install the insulator with the 2 bolts and nut

Torque: for bolt

79 N*m (806 kgf*cm, 58 ft.*lbf)

for nut

72 N*m (734 kgf*cm, 53 ft.*lbf)

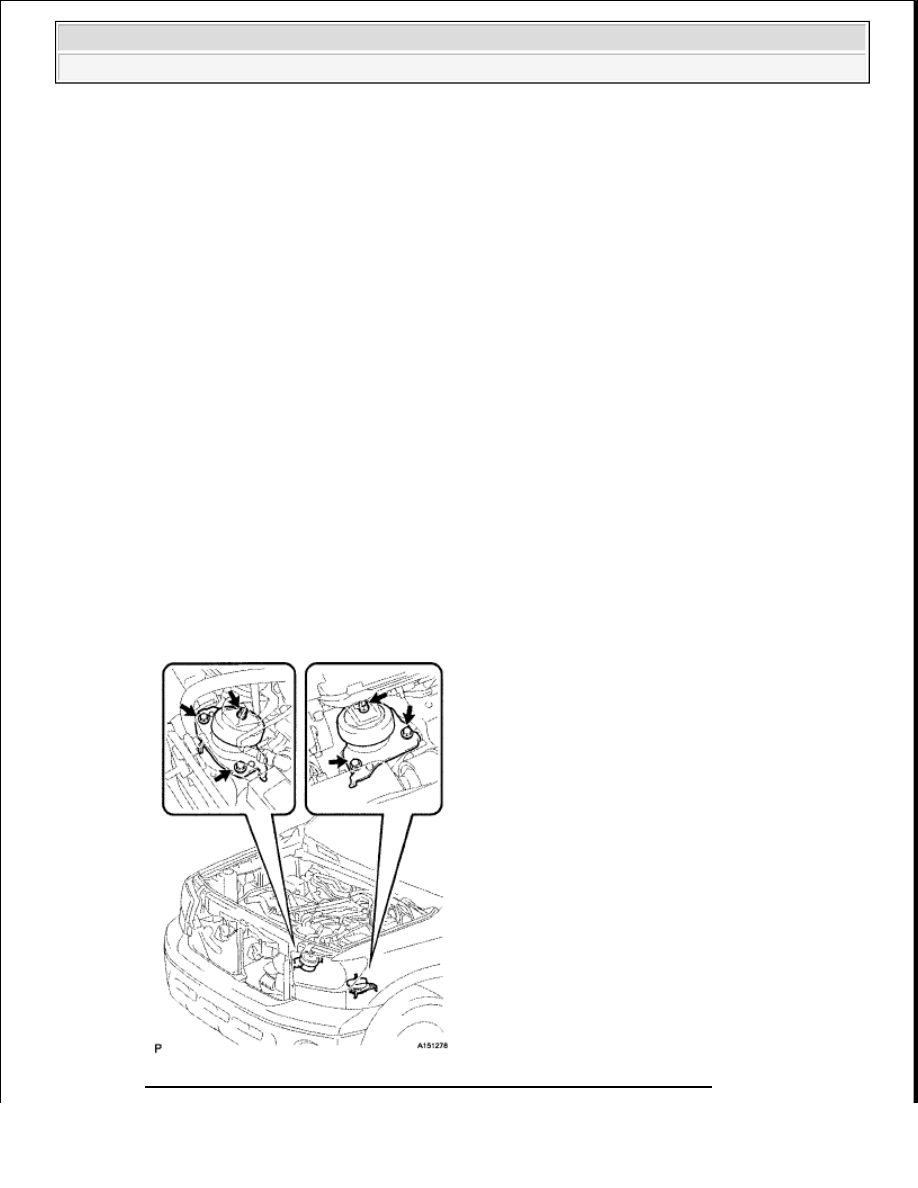

Fig. 453: Locating Front Engine Mounting Insulator Nuts And Bolts (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL ENGINE ASSEMBLY

a

Install the engine assembly to the vehicle (see INSTALLATION )

REAR ENGINE MOUNTING

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

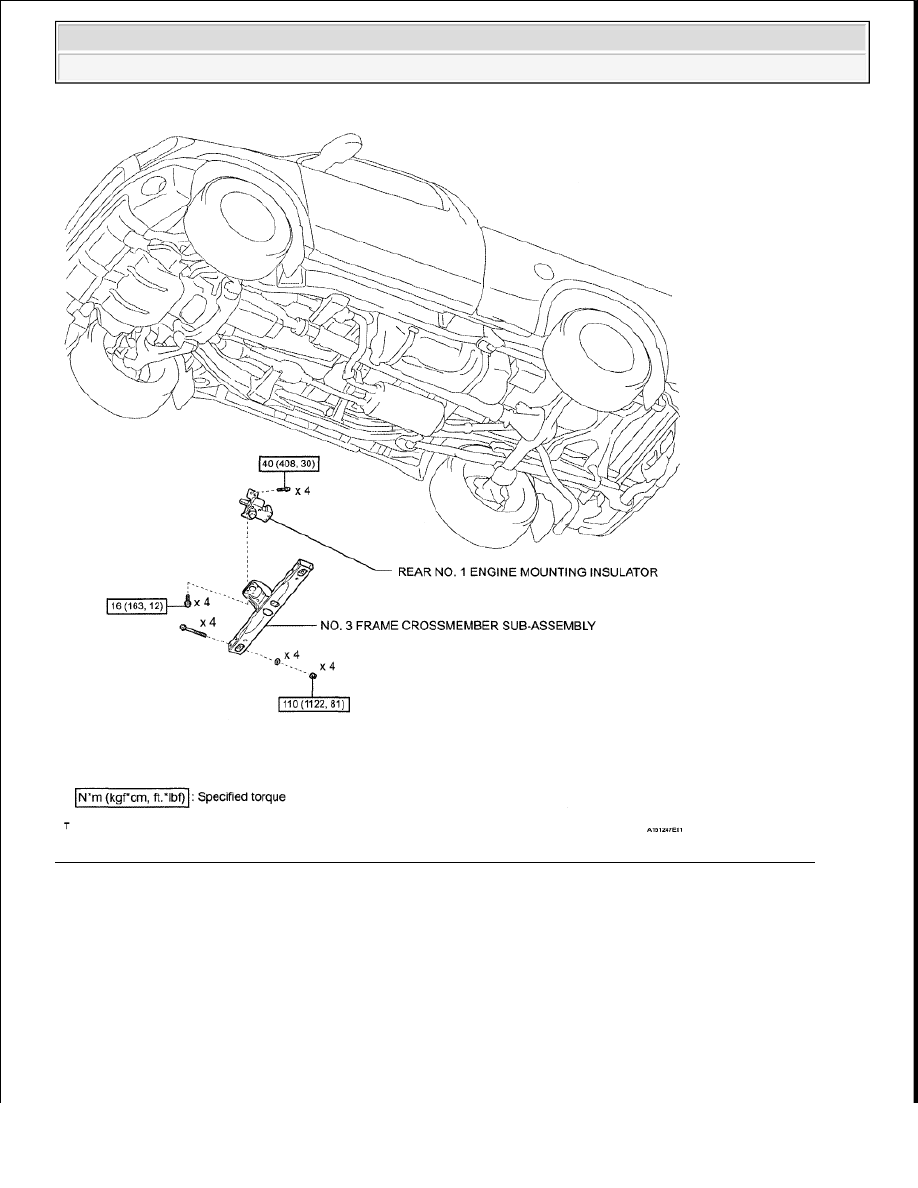

Fig. 454: Identifying Rear Engine Mounting Replacement Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

a

Support the transmission with a transmission jack  Lift the transmission slightly off of the
crossmember
