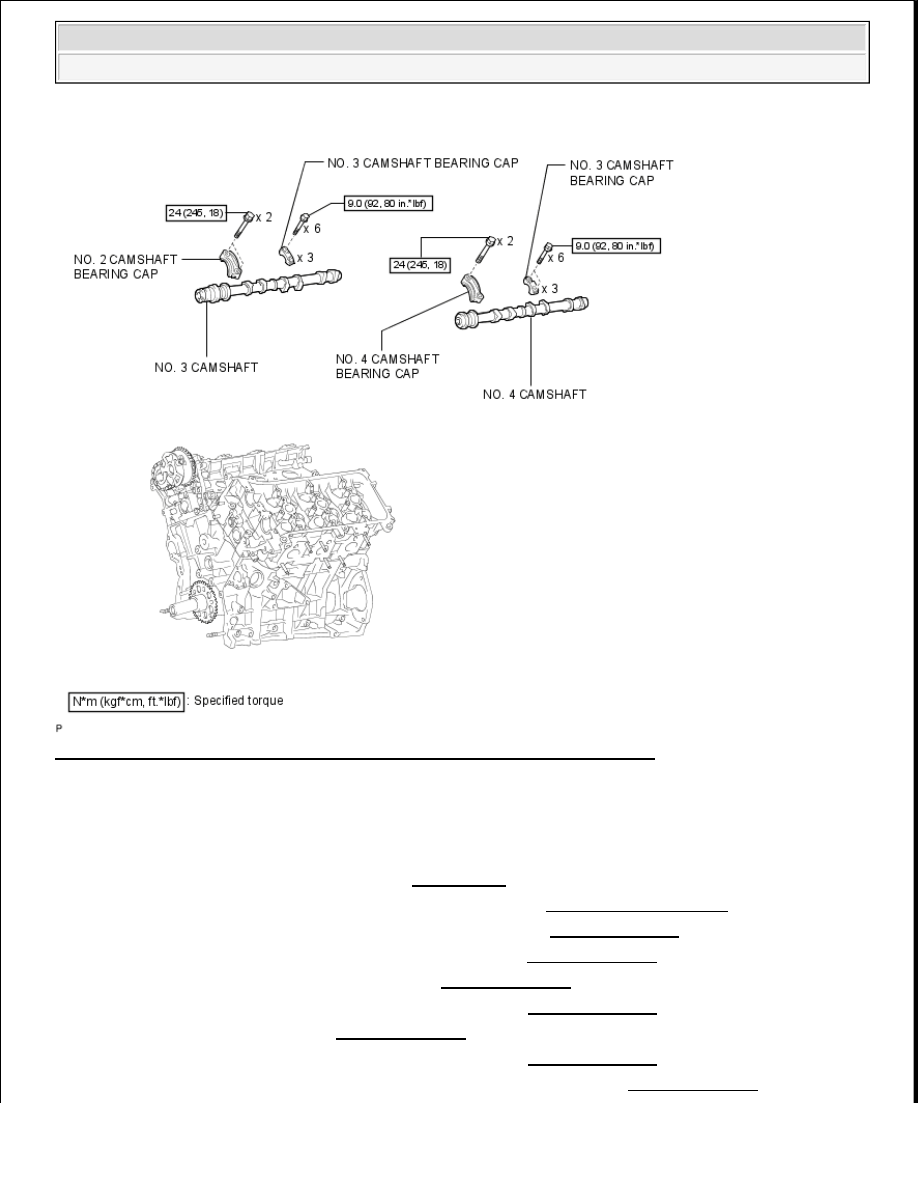

Fig. 84: Identifying Camshaft Replacement Components (For Bank 2) (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

a

Remove the timing chain cover (See REMOVAL

2

SET NO. 1 CYLINDER TO TDC / COMPRESSION (See VALVE CLEARANCE )

3

REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY (See DISASSEMBLY )

4

REMOVE NO. 1 CHAIN TENSIONER SLIPPER (See DISASSEMBLY )

5

REMOVE NO. 1 IDLE GEAR SHAFT (See DISASSEMBLY )

6

REMOVE NO. 2 CHAIN VIBRATION DAMPER (See DISASSEMBLY )

7

REMOVE NO. 1 CHAIN (See DISASSEMBLY )

8

REMOVE NO. 1 CHAIN VIBRATION DAMPER (See DISASSEMBLY )

9

REMOVE CAMSHAFT TIMING GEARS AND NO. 2 CHAIN (See DISASSEMBLY )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































10

REMOVE NO. 3 CHAIN TENSIONER ASSEMBLY (See DISASSEMBLY )

11

REMOVE NO. 3 CAMSHAFT AND NO. 4 CAMSHAFT (See DISASSEMBLY )

INSTALLATION

1

INSTALL NO. 3 CAMSHAFT AND NO. 4 CAMSHAFT (See INSTALLATION )

2

INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY (See INSTALLATION )

3

INSTALL CAMSHAFT TIMING GEARS AND NO. 2 CHAIN (See INSTALLATION )

4

INSTALL NO. 1 CHAIN VIBRATION DAMPER (See INSTALLATION )

5

INSTALL CHAIN TENSIONER SLIPPER

6

ISNTALL NO. 1 CHAIN TENSIONER ASSEMBLY (See INSTALLATION )

7

INSTALL NO. 1 CHAIN (See INSTALLATION )

8

INSTALL NO. 2 CHAIN VIBRATION DAMPER (See INSTALLATION )

9

INSTALL NO. 1 IDLE GEAR SHAFT (See INSTALLATION )

10

INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

a

Install the timing chain cover (See INSTALLATION

CYLINDER HEAD GASKET (FOR BANK 1)

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































Fig. 85: Identifying Cylinder Head Gasket (For Bank 1) Components And Torque Specifications (1 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

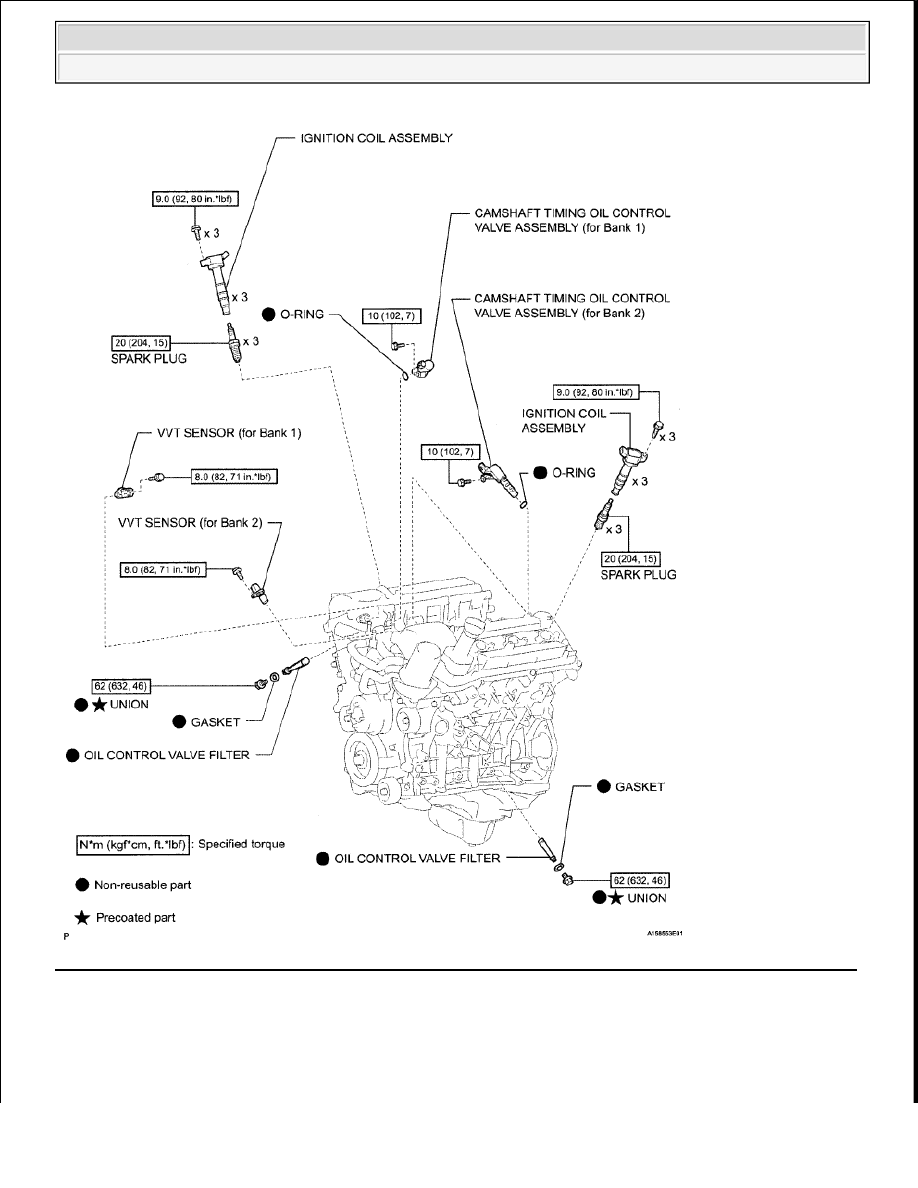

Fig. 86: Identifying Cylinder Head Gasket (For Bank 1) Components And Torque Specifications (2 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra
