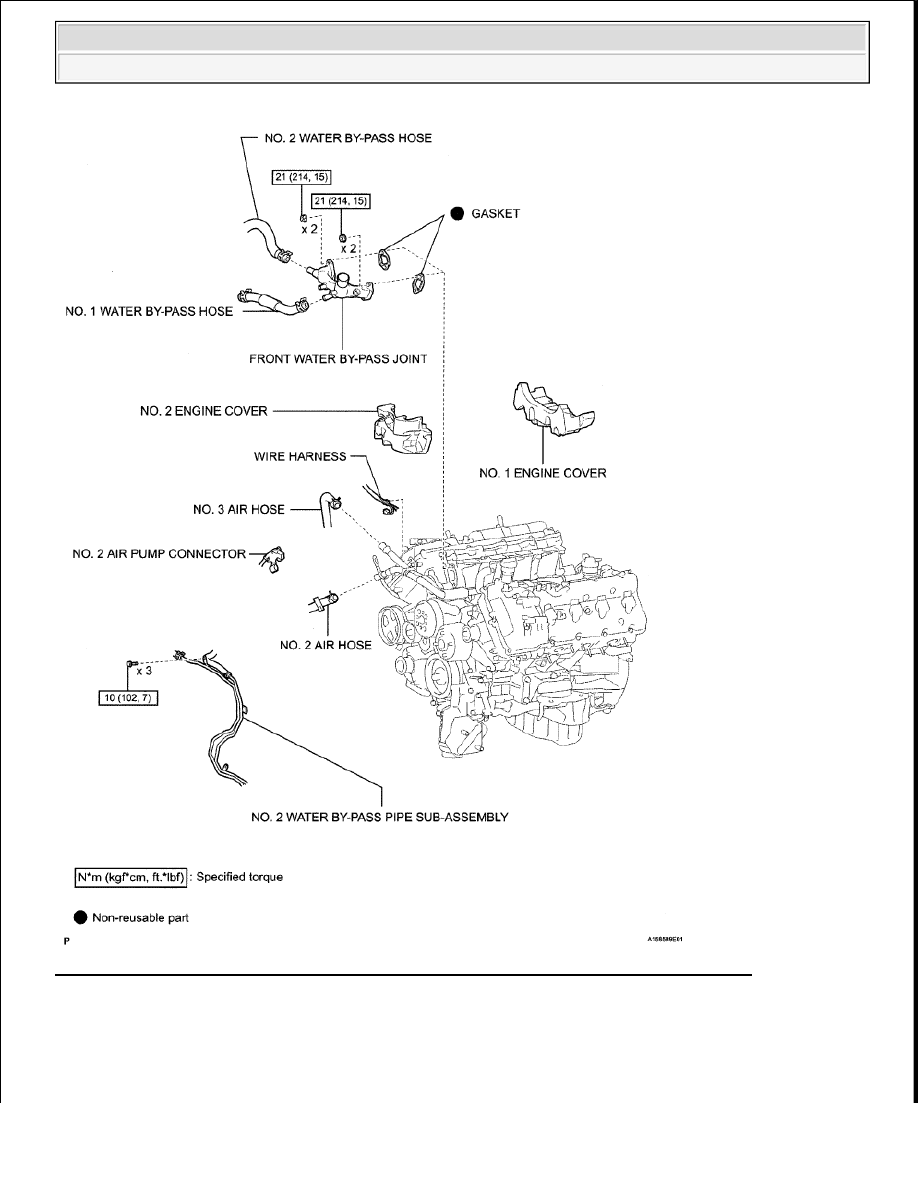

Fig. 42: Identifying Air Switching Valve Components With Torque Specifications (9 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

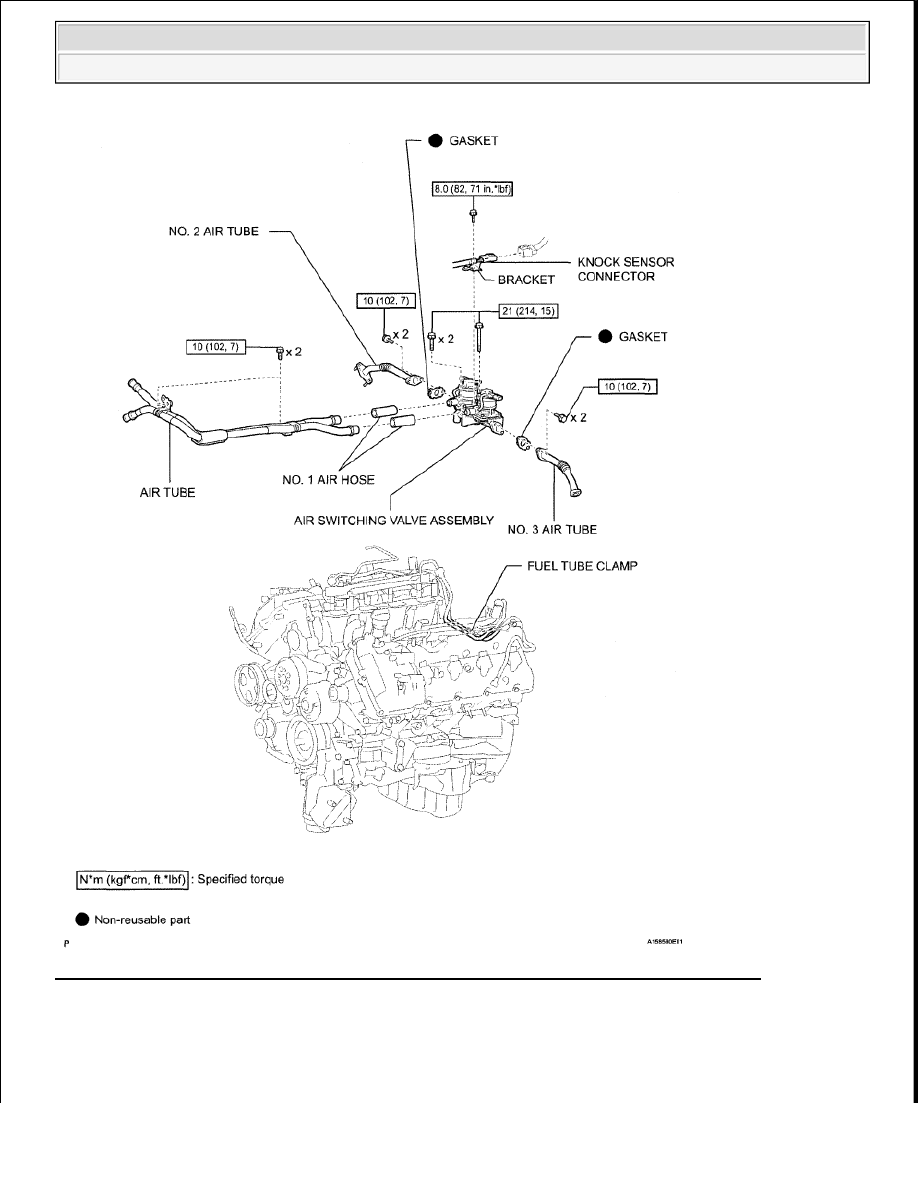

Fig. 43: Identifying Air Switching Valve Components With Torque Specifications (10 Of 10)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































a

Remove the exhaust manifold (See REMOVAL )

2

REMOVE INTAKE MANIFOLD

a

Remove the intake manifold (See REMOVAL )

3

DISCONNECT NO. 1 WATER BYPASS HOSE

a

Disconnect the No  1 water bypass hose from the water bypass joint and water inlet housing

4

DISCONNECT NO. 2 WATER BYPASS HOSE

a

Disconnect the No  2 water bypass hose from the water bypass joint

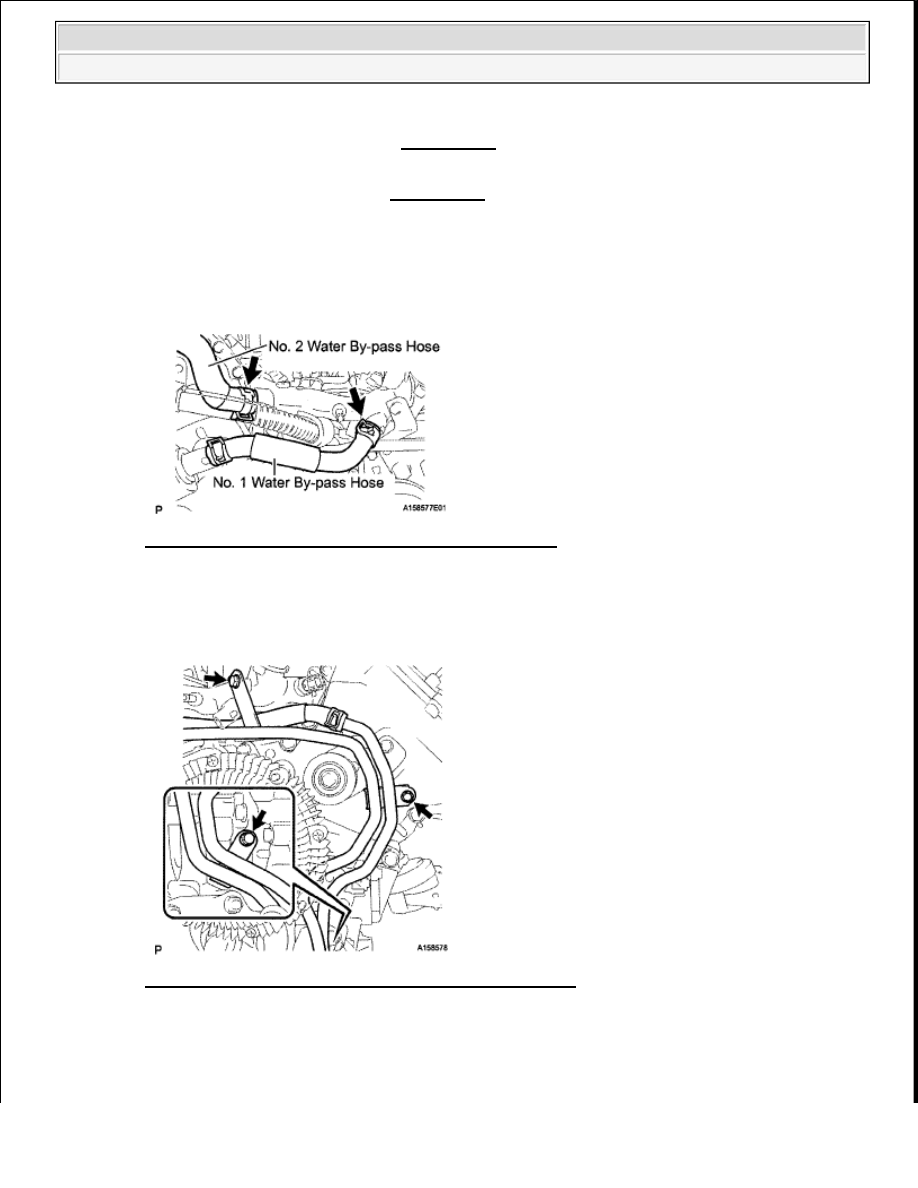

Fig. 44: Identifying No. 1 And 2 Water By-Pass Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

DISCONNECT NO. 2 WATER BYPASS PIPE SUB-ASSEMBLY

a

Remove the 3 bolts and disconnect the No  2 water bypass pipe

Fig. 45: Identifying No. 2 Water By-Pass Pipe And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

REMOVE NO. 2 ENGINE COVER



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































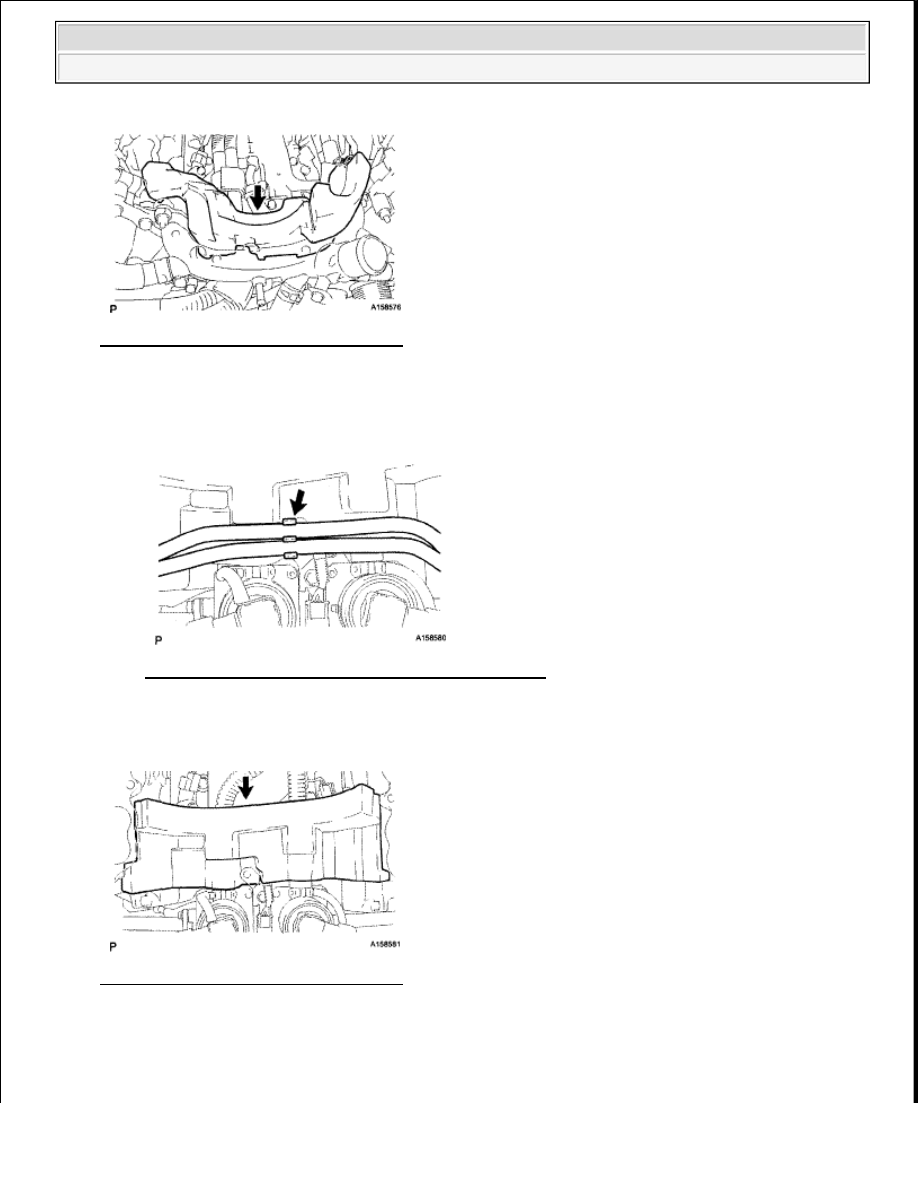

Fig. 46: Identifying No. 2 Engine Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

DISCONNECT FUEL TUBE CLAMP

a

Disconnect the fuel tube clamp from the bracket

Fig. 47: Identifying Fuel Tube Clamp From Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

REMOVE NO. 1 ENGINE COVER

Fig. 48: Identifying No. 1 Engine Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

REMOVE FRONT WATER BYPASS JOINT

a

Disconnect the engine coolant temperature sensor connector



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra
