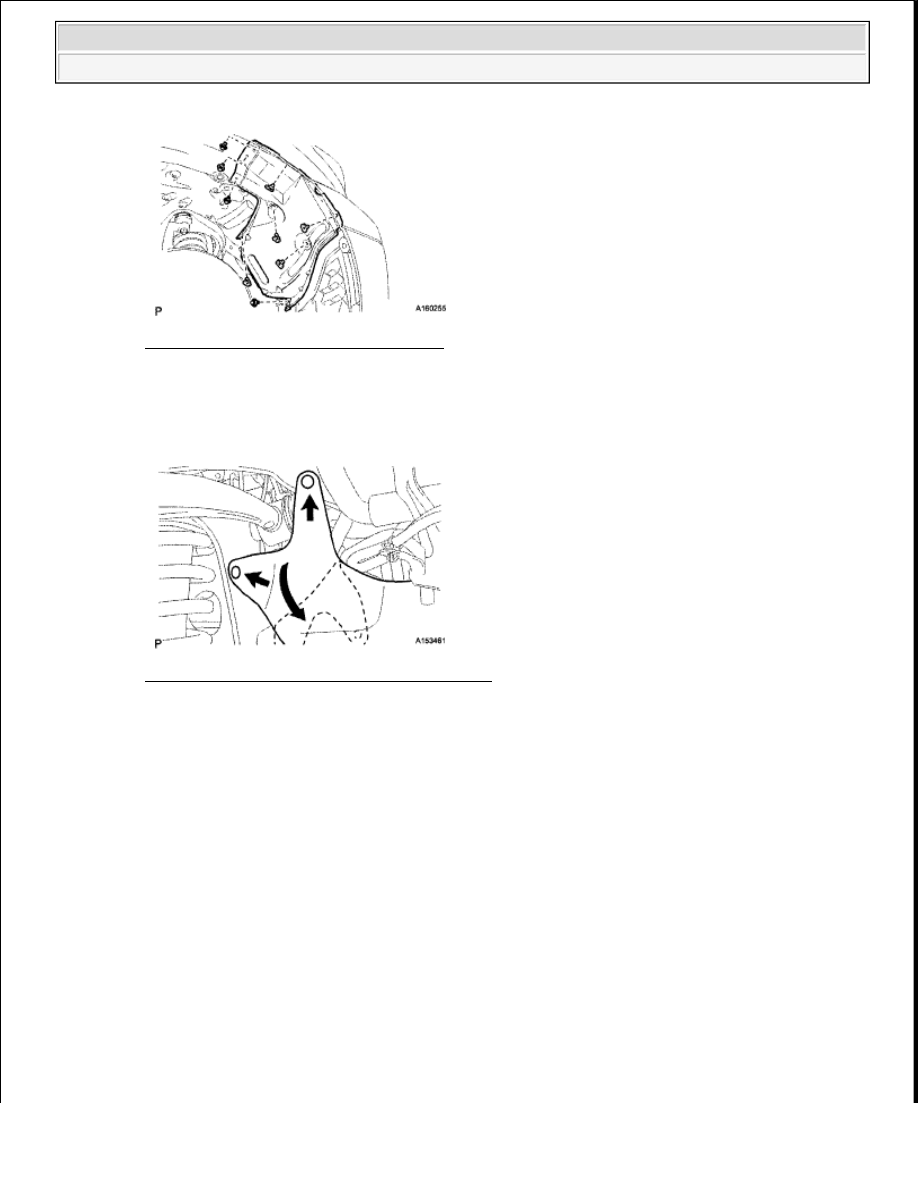

Fig. 15: Identifying Fender Liner Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

DISCONNECT FRONT FENDER APRON SEAL RH

a

Using a clip remover, remove the 2 clips and fold back the fender apron seal

Fig. 16: Identifying Front Fender Apron Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE NO. 2 AIR INJECTION SYSTEM HOSE

a

Engine Room Side:

1

Disconnect the 2 clamps

2

Disconnect the No  2 hose

3

Using a clip remover, remove the clamp from the body panel



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

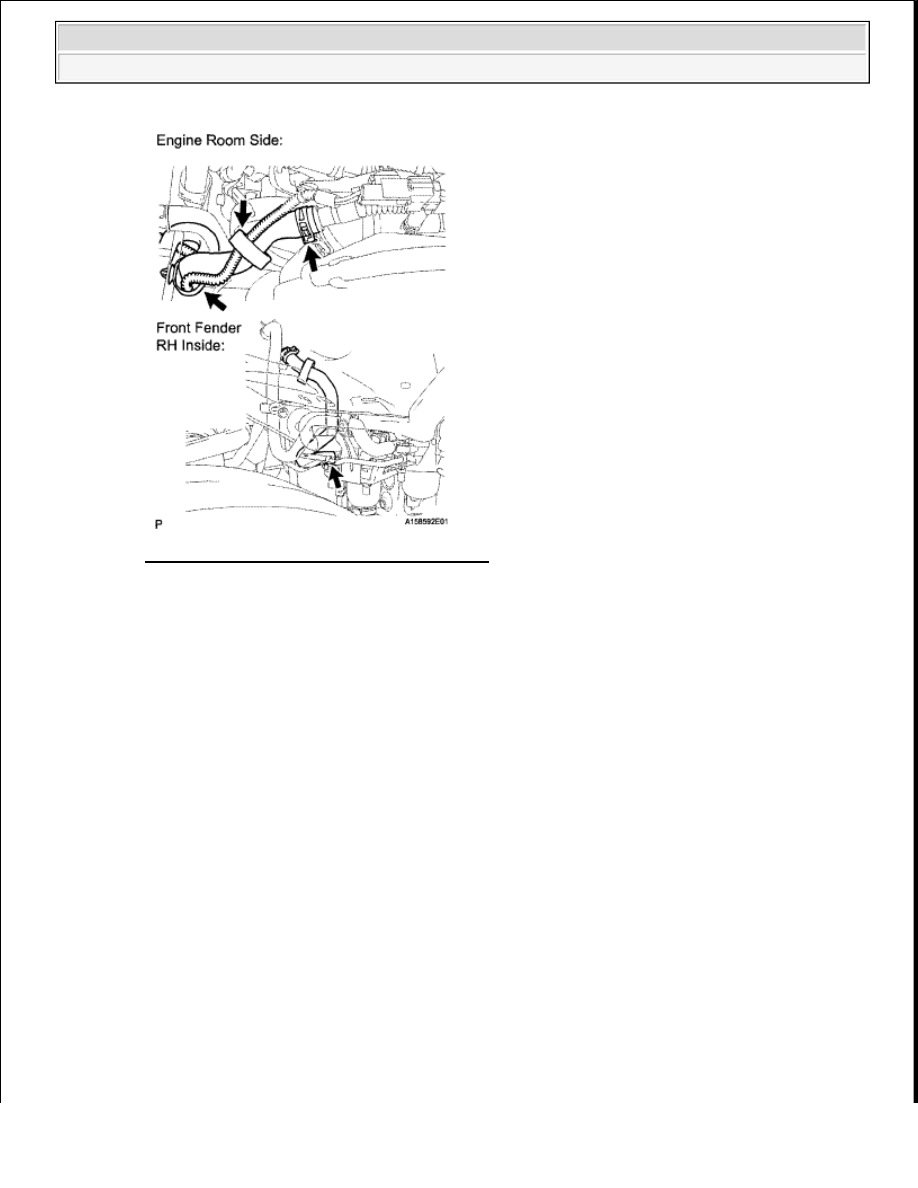

Fig. 17: Identifying Clamp From Body Panel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Front Fender RH Inside:

1

Disconnect the clamp

2

Disconnect the No  2 hose from the air pump

4

REMOVE NO. 3 AIR INJECTION SYSTEM HOSE

a

Engine Room Side:

1

Disconnect the clamp and No  3 hose

2

Using a clip remover, remove the clamp from the body panel

b

Front Fender RH Inside:

1

Disconnect the clamp and No  3 hose from the air pump

2

Using a clip remover, remove the clamp from the body panel



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

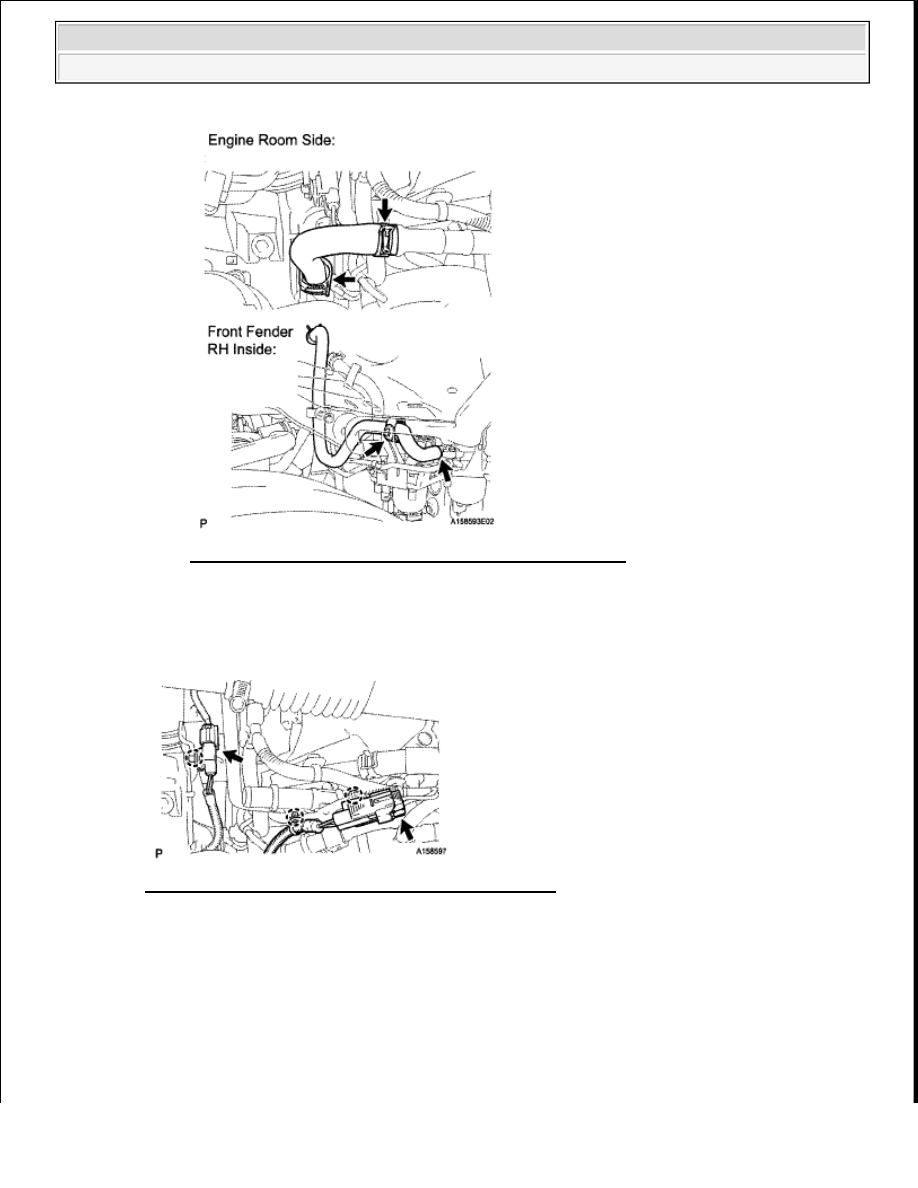

Fig. 18: Identifying No. 3 Air Injection System Hose Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

REMOVE AIR PUMP ASSEMBLY WITH BRACKET

a

Disconnect the 2 air pump connectors and detach the 3 wire harness claws

Fig. 19: Identifying Air Pump Connectors And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 bolts, 2 nuts and air pump



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

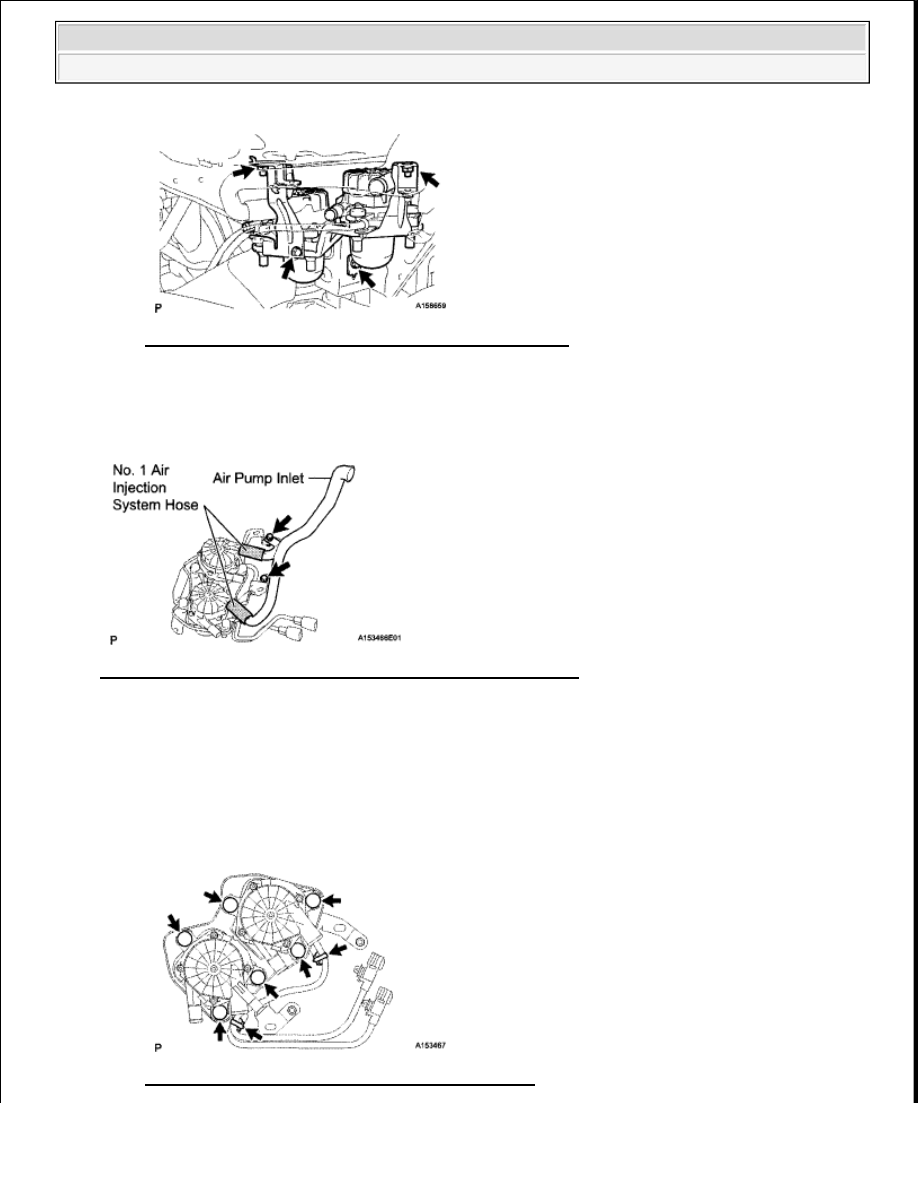

Fig. 20: Identifying Air Pump Assembly And Fasteners
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

REMOVE AIR PUMP INLET

a

Remove the 2 bolts and air pump inlet

Fig. 21: Identifying No. 1 Air Injection System Hose And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

DISCONNECT NO. 1 AIR INJECTION SYSTEM HOSE

a

Disconnect the 2 hoses

8

REMOVE AIR PUMP ASSEMBLY

a

Using a clip remover, detach the 2 clamps and remove the air pump from the bracket

b

Disconnect the 6 air pump insulators

Fig. 22: Identifying Air Pump Assembly Insulators
