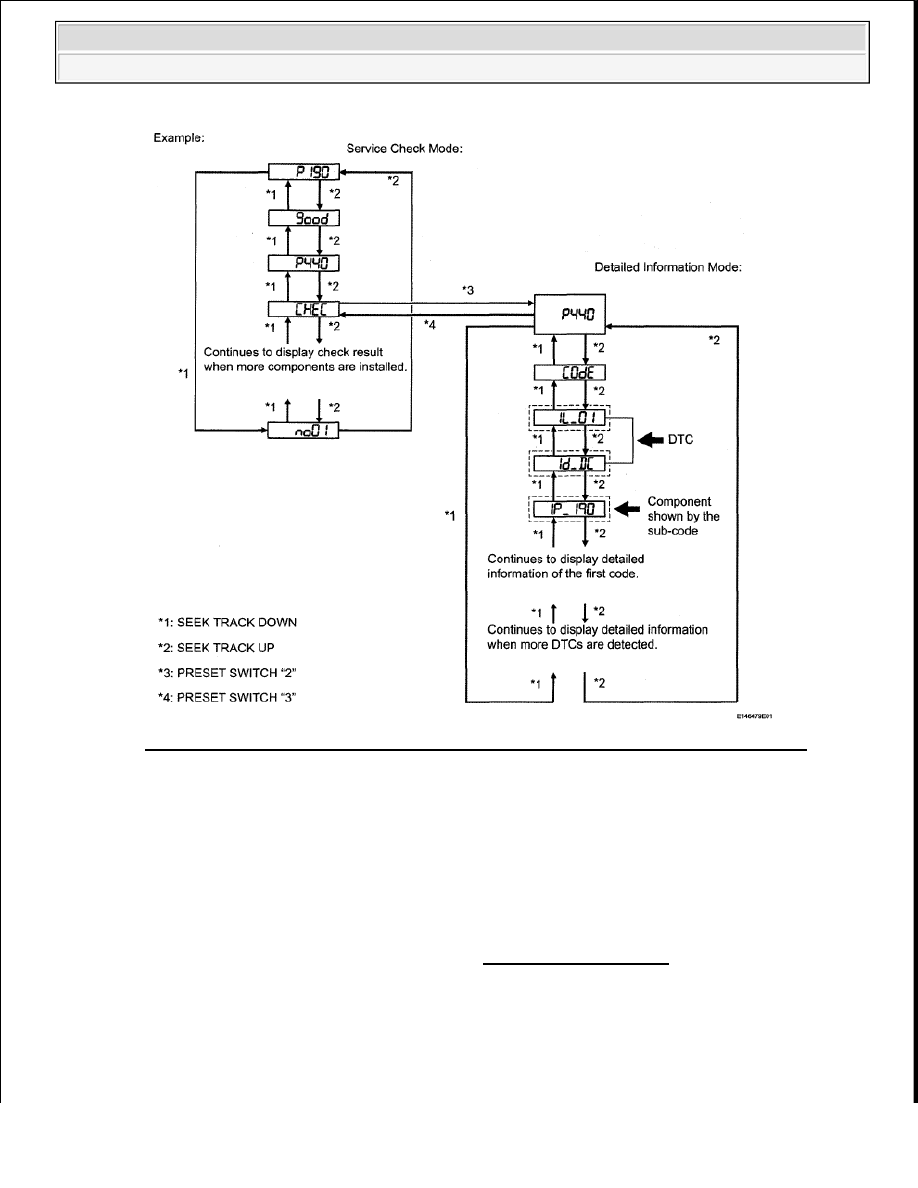

Fig. 118: Service Check Mode And Detailed Information Diagnostic Mode Flow Chart
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Press the preset switch "3" to change to "Detailed Information Mode".

c. Identify the component shown by the sub-code.

HINT:



"190 (radio receiver)" is the component shown by the subcode in the example shown in the
illustration.



For details of the DTC display, refer to "DTC CHECK / CLEAR" .

2. CHECK COMPONENT SHOWN BY SUB-CODE

a. Select the component shown by sub-code.

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































The "Bluetooth" handsfree module is built into the radio receiver. If there is a problem between the
"Bluetooth" handsfree module and radio receiver, replace the radio receiver.

Component table:

COMPONENT TABLE

A: REPLACE RADIO RECEIVER (see REMOVAL )

B: REPLACE RADIO RECEIVER (see REMOVAL )

C: Go to Next Step

3. CHECK POWER SOURCE CIRCUIT OF COMPONENT SHOWN BY SUB-CODE

a. Inspect the power source circuit of the component shown by the sub-code.

Component table:

COMPONENT TABLE

If the power source circuit is operating normally, proceed to the next step.

4. INSPECT RADIO RECEIVER

a. Disconnect the K4 receiver connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

Result:

RESULT REFERENCE

Component

Proceed to

Radio Receiver (190) (for Column Shift Type)

A

Radio Receiver (190) (for Floor Shift Type)

B

Except Radio Receiver

C

Component

Proceed to

Stereo component
amplifier (440)

Stereo component amplifier power source circuit (see STEREO
COMPONENT AMPLIFIER POWER SOURCE CIRCUIT )

Tester Connection

Condition Specified Condition

K4-5(ATX+) - K4-15 (ATX-) Always

60 to 80 ohms

Result

Proceed to

OK

A



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































B: REPLACE RADIO RECEIVER (see REMOVAL )

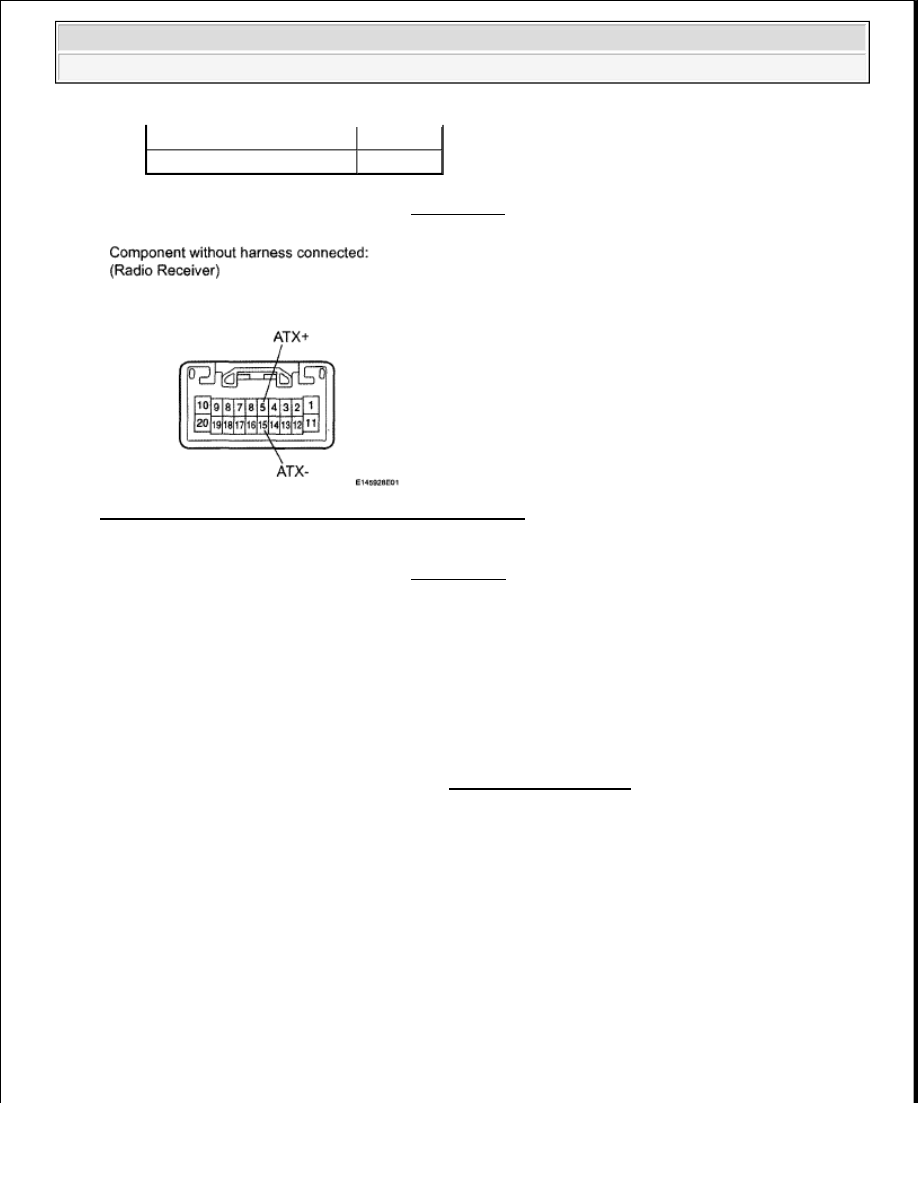

Fig. 119: Identifying K4 Receiver Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

C: REPLACE RADIO RECEIVER (see REMOVAL )

A: Go to Next Step

5. CHECK HARNESS AND CONNECTOR ("BLUETOOTH" HANDSFREE MODULE-

COMPONENT SHOWN BY SUB-CODE)

HINT:



Start the check from the circuit that is near the component shown by the sub-code first.



For details of the connectors, refer to the "TERMINALS OF ECU" .

a. Referring to the AVC-LAN wiring diagram below, check the AVC-LAN circuit between the

"Bluetooth" handsfree module and the component shown by the sub-code.

1. Disconnect all connectors between the "Bluetooth" handsfree module and the component

shown by the sub-code.

2. Check for an open or short in the AVC-LAN circuit between the "Bluetooth" handsfree

module and the component shown by the sub-code.

OK: There is no open or short circuit.

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































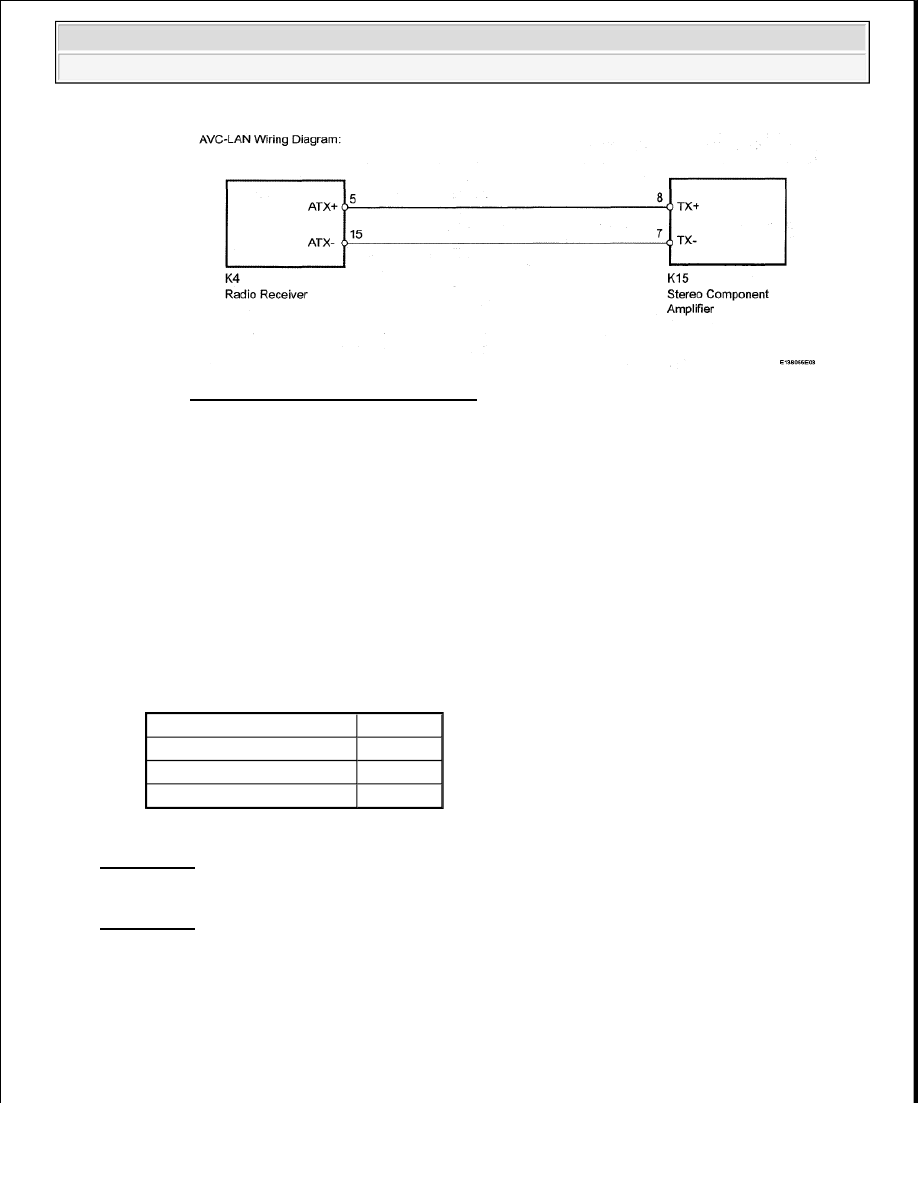

Fig. 120: AVC-LAN Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

6. REPLACE COMPONENT SHOWN BY SUB-CODE

a. Replace the component shown by the sub-code with a normal one and check if the same problem

occurs again.

OK: Same problem does not occur.

Result:

RESULT REFERENCE

B: REPLACE RADIO RECEIVER (BUILT-IN "BLUETOOTH" HANDSFREE MODULE) (see
REMOVAL )

C: REPLACE RADIO RECEIVER (BUILT-IN "BLUETOOTH HANDSFREE MODULE") (see
REMOVAL )

A: END

RADIO RECEIVER POWER SOURCE CIRCUIT

DESCRIPTION

This circuit provides power to the radio receiver.

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C
