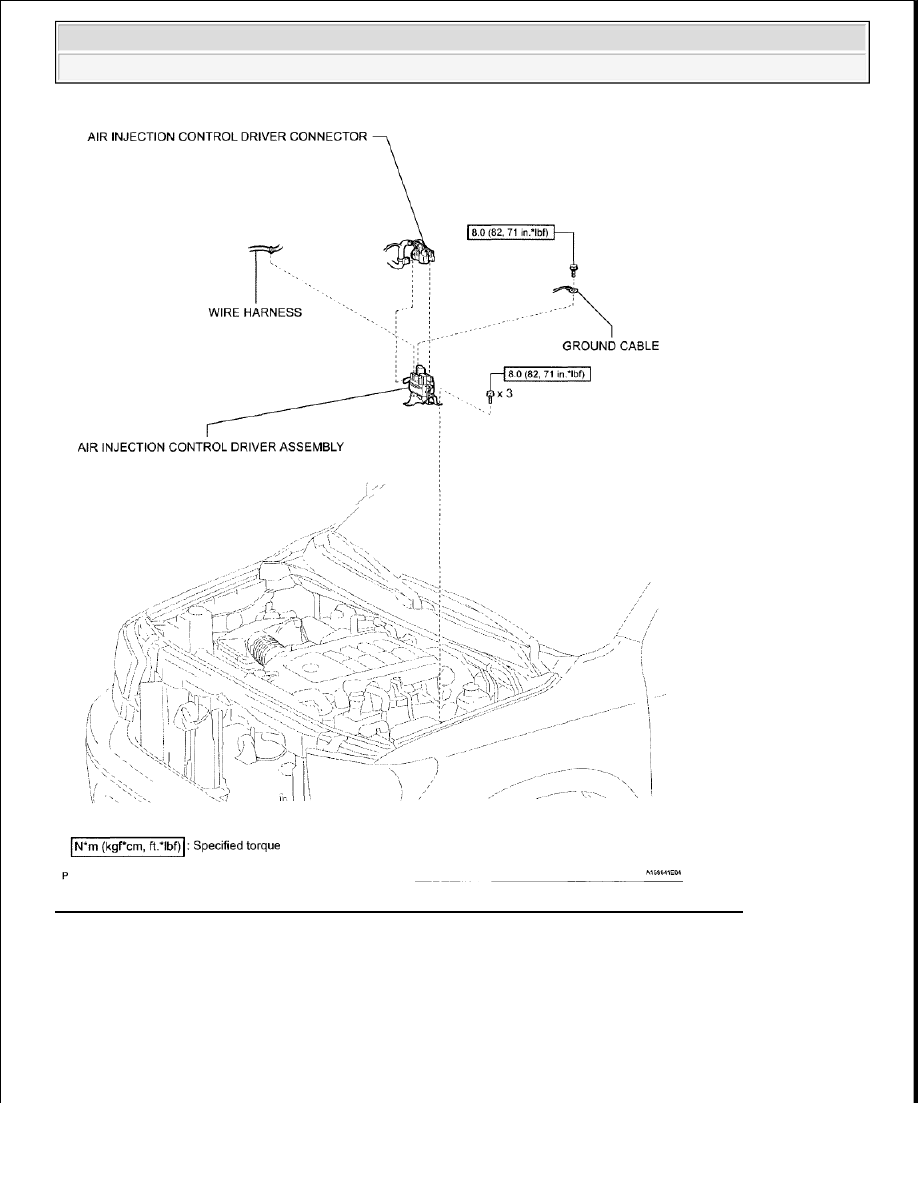

Fig. 63: Identifying Air Injection Driver Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra

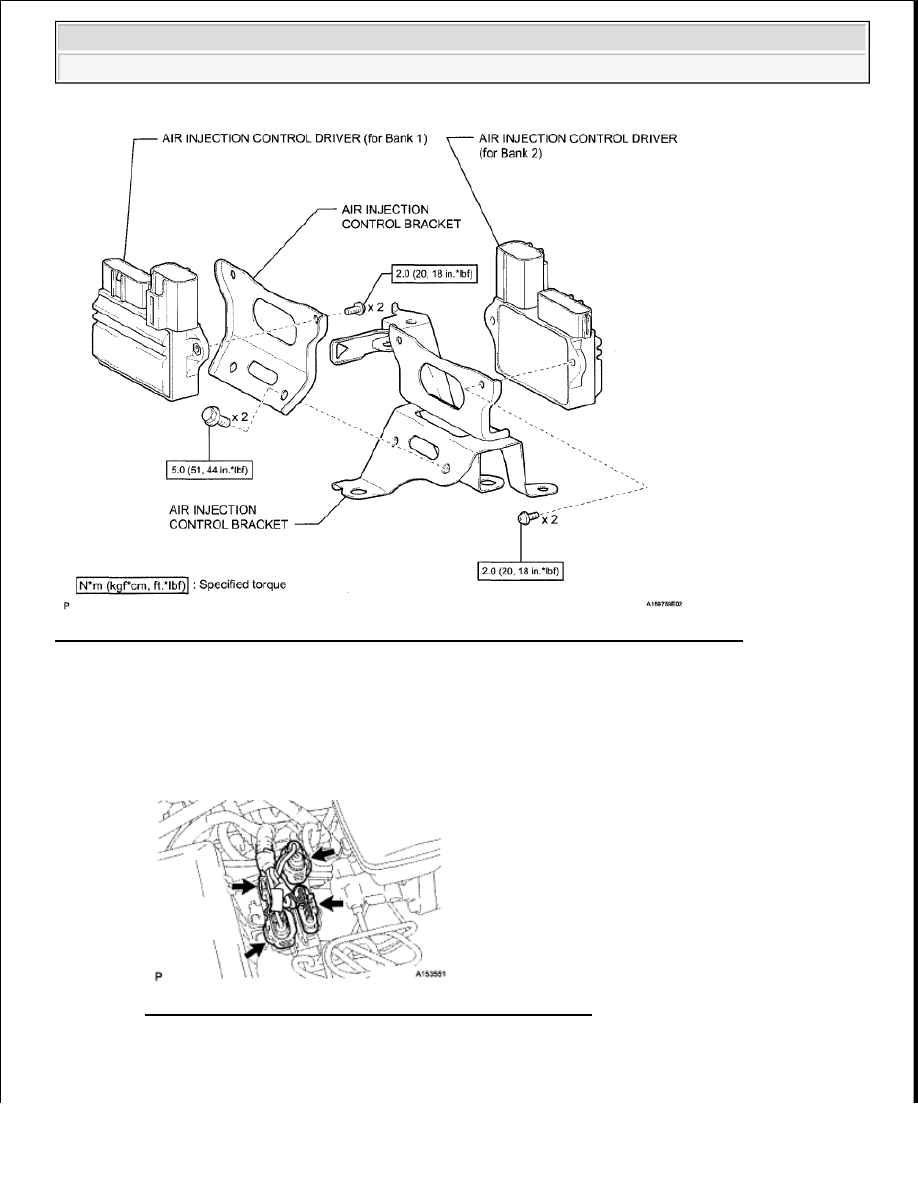

Fig. 64: Identifying Air Injection Driver Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE AIR INJECTION CONTROL DRIVER ASSEMBLY

a

Disconnect the 4 air injection control driver connectors

Fig. 65: Locating Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the bolt and disconnect the ground cable



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































c

Disconnect the 2 wire harness clamps

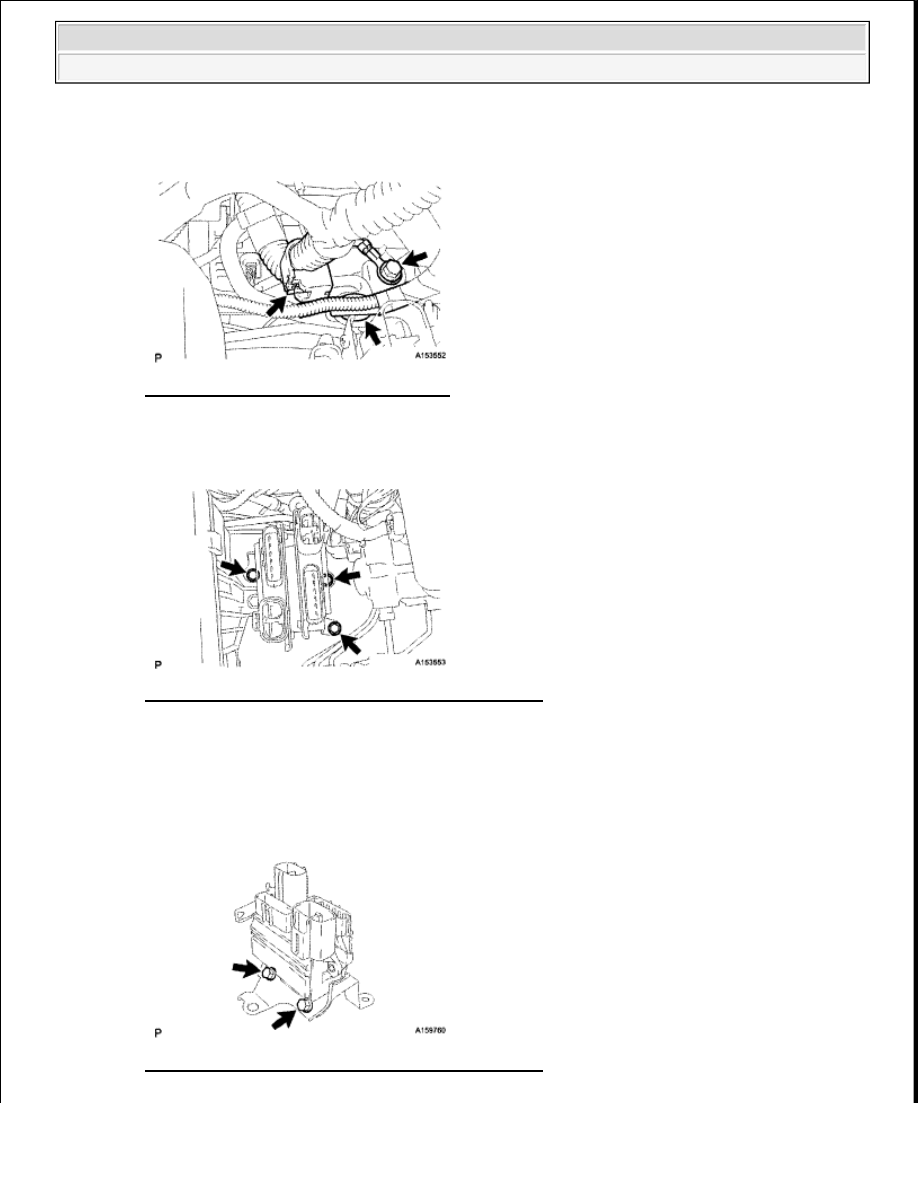

Fig. 66: Locating Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 3 bolts and air injection control driver

Fig. 67: Locating Air Injection Control Driver Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE AIR INJECTION CONTROL DRIVER (for Bank 1)

a

Remove the 2 bolts

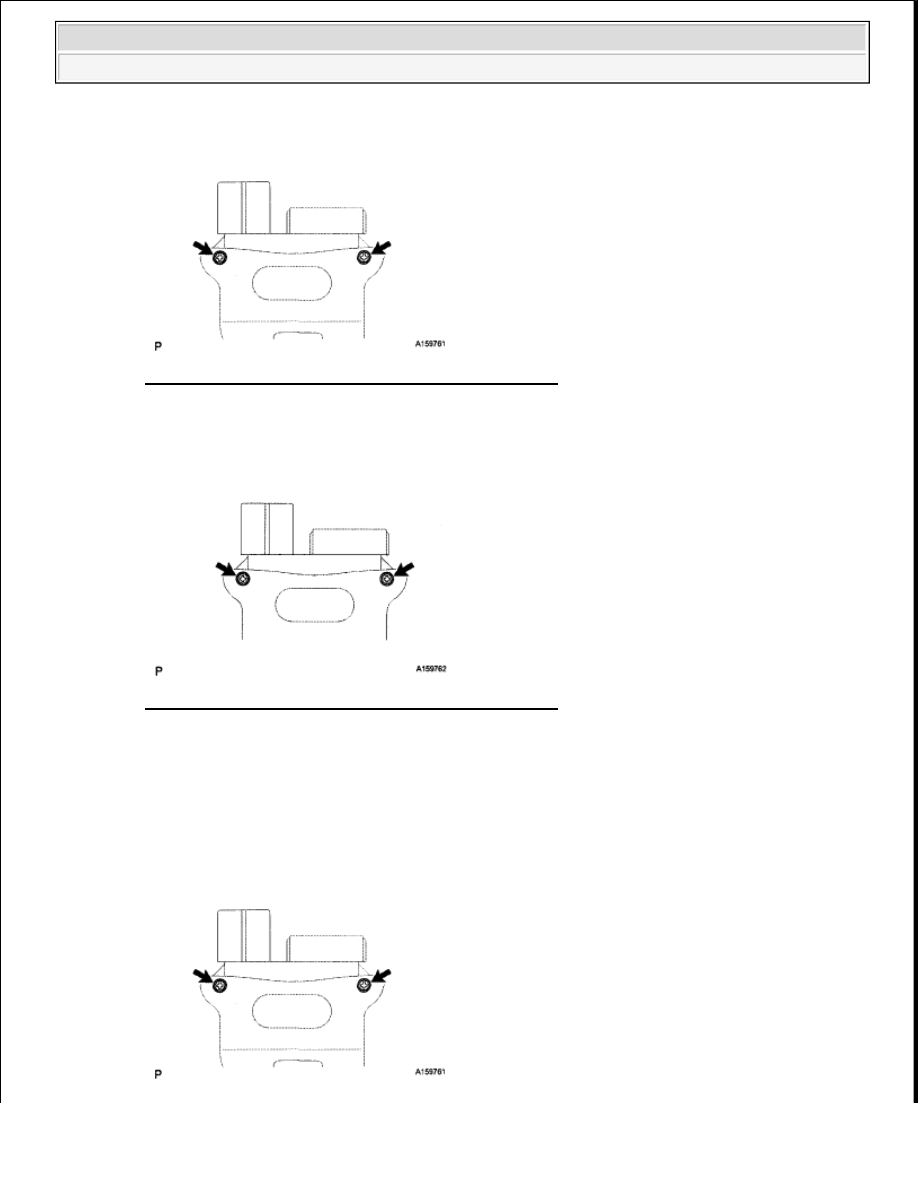

Fig. 68: Locating Air Injection Control Driver Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































b

Remove the 2 screws and air injection control driver

Fig. 69: Locating Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE AIR INJECTION CONTROL DRIVER (for Bank 2)

a

Remove the 2 screws and air injection control driver

Fig. 70: Locating Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1

INSTALL AIR INJECTION CONTROL DRIVER (for Bank 2)

a

Install the air injection control driver with the 2 screws

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)
