Toyota Tundra. Manual - part 1740

1

REMOVE FRONT FENDER LINER RH

a

Remove the 9 clips and fender liner

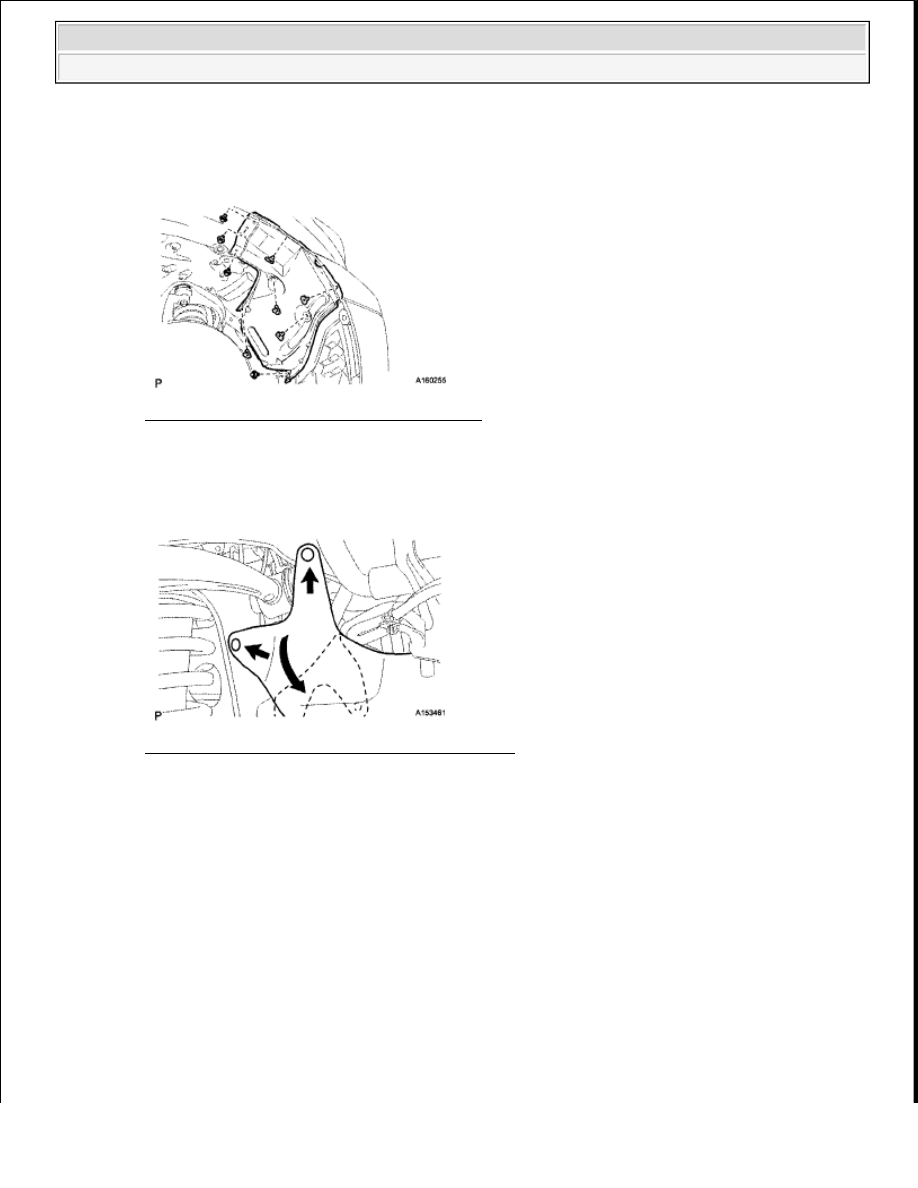

Fig. 15: Identifying Fender Liner And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

DISCONNECT FRONT FENDER APRON SEAL RH

a

Using a clip remover, remove the 2 clips and fold back the fender apron seal

Fig. 16: Disconnecting Front Fender Apron Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE NO. 2 AIR INJECTION SYSTEM HOSE



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































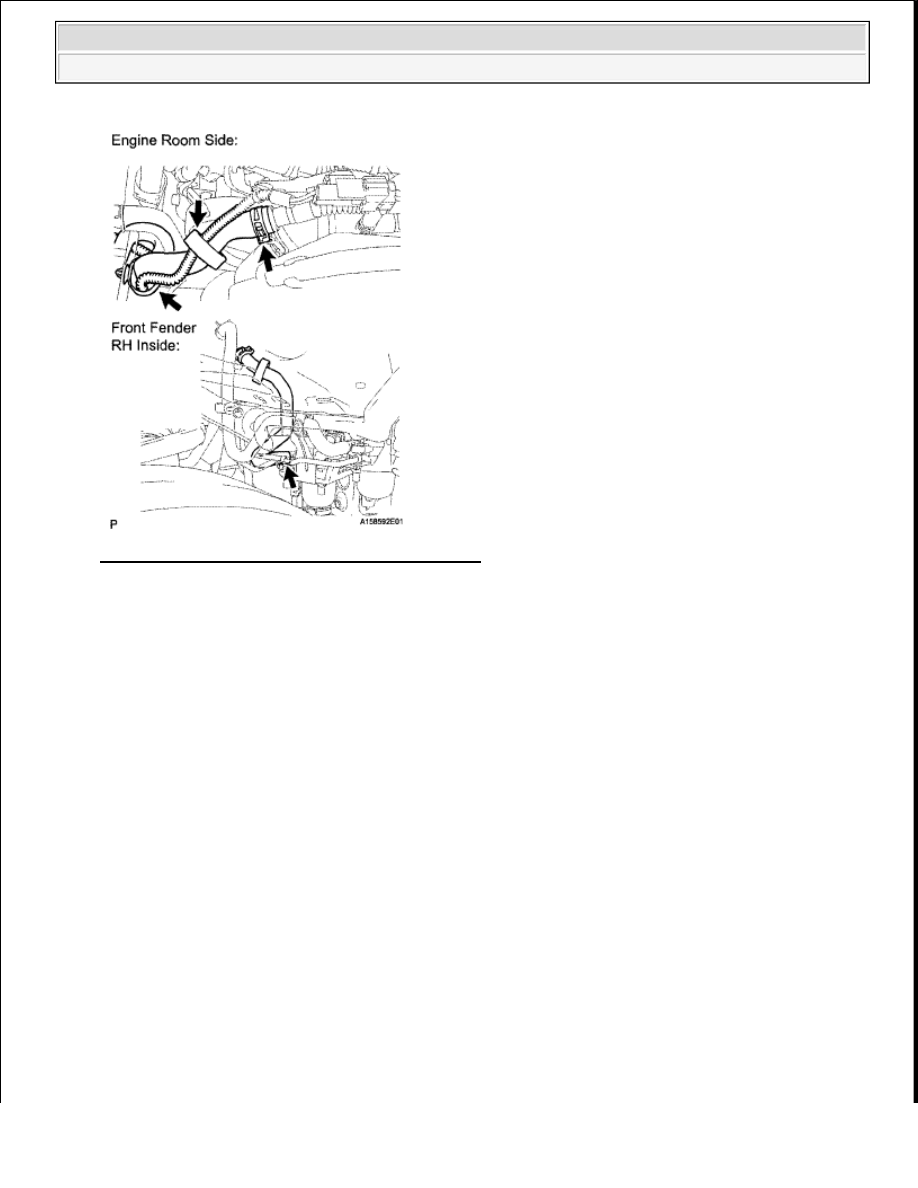

Fig. 17: Locating No. 2 Air Injection System Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Engine Room Side:

1

Disconnect the 2 clamps

2

Disconnect the No  2 hose

3

Using a clip remover, remove the clamp from the body panel

b

Front Fender RH Inside:

1

Disconnect the clamp

2

Disconnect the No  2 hose from the air pump

4

REMOVE NO. 3 AIR INJECTION SYSTEM HOSE



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra

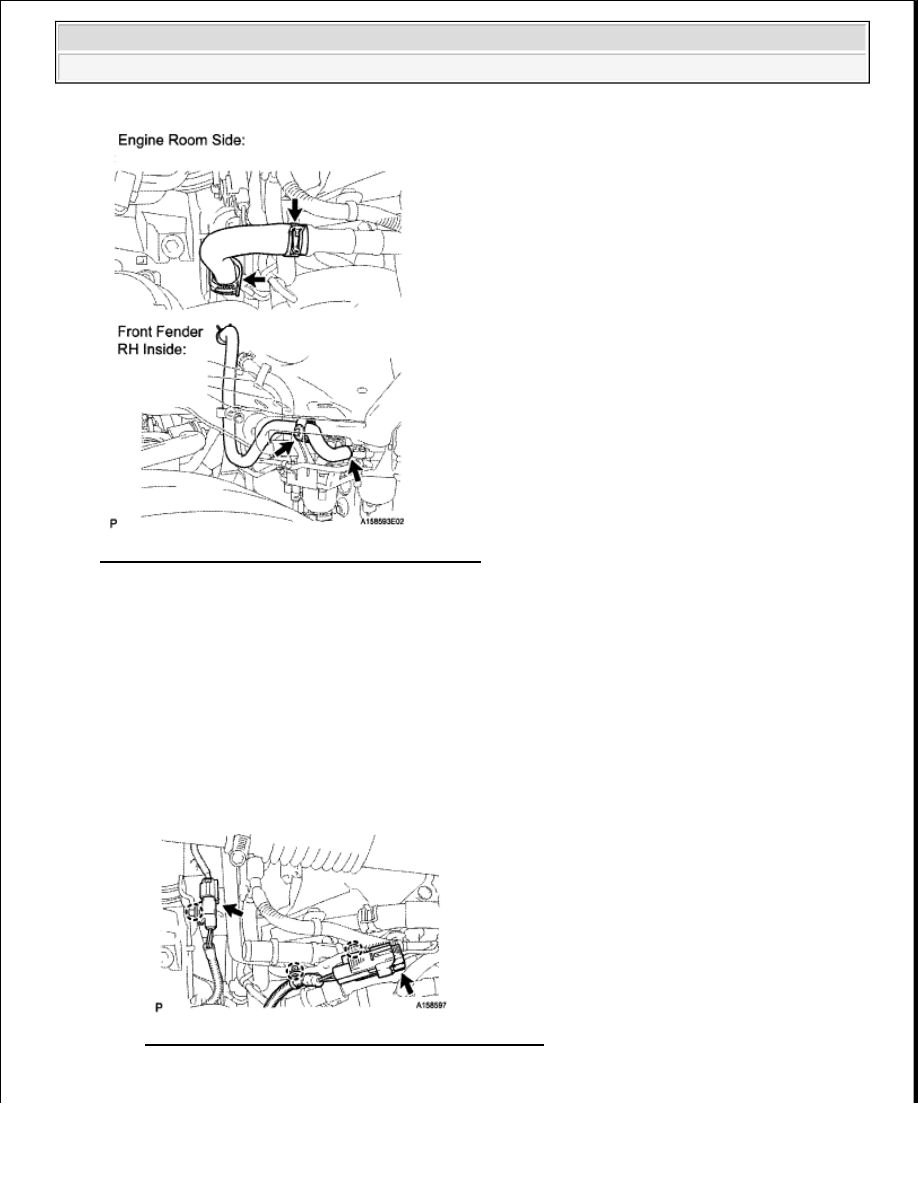

Fig. 18: Locating No. 3 Air Injection System Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Engine Room Side:

1

Disconnect the clamp and No  3 hose

2

Using a clip remover, remove the clamp from the body panel

b

Front Fender RH Inside:

1

Disconnect the No  3 hose from the air pump

2

Using a clip remover, remove the clamp from the body panel

5

REMOVE AIR PUMP ASSEMBLY WITH BRACKET

a

Disconnect the 2 air pump connectors and detach the 3 wire harness claws

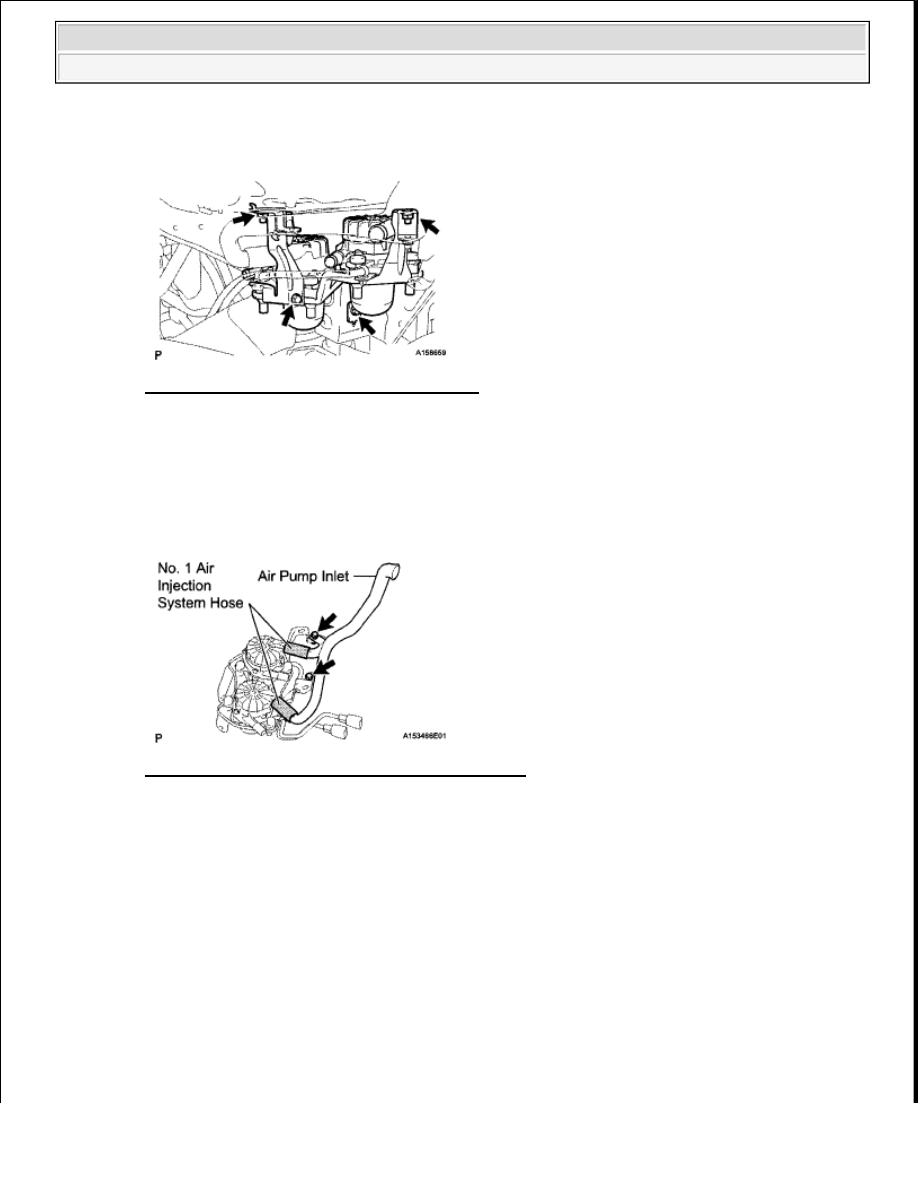

Fig. 19: Locating Air Pump Assembly With Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































b

Remove the 2 bolts, 2 nuts and air pump

Fig. 20: Locating Air Pump Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

REMOVE AIR PUMP INLET

a

Remove the 2 bolts and air pump inlet

7

DISCONNECT NO. 1 AIR INJECTION SYSTEM HOSE

a

Disconnect the 2 hoses

Fig. 21: Locating No. 1 Air Injection System Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

REMOVE AIR PUMP ASSEMBLY

a

Using a clip remover, detach the 2 clamps and remove the air pump from the bracket

b

Disconnect the 6 air pump insulators



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra
