Toyota Tundra. Manual - part 1712

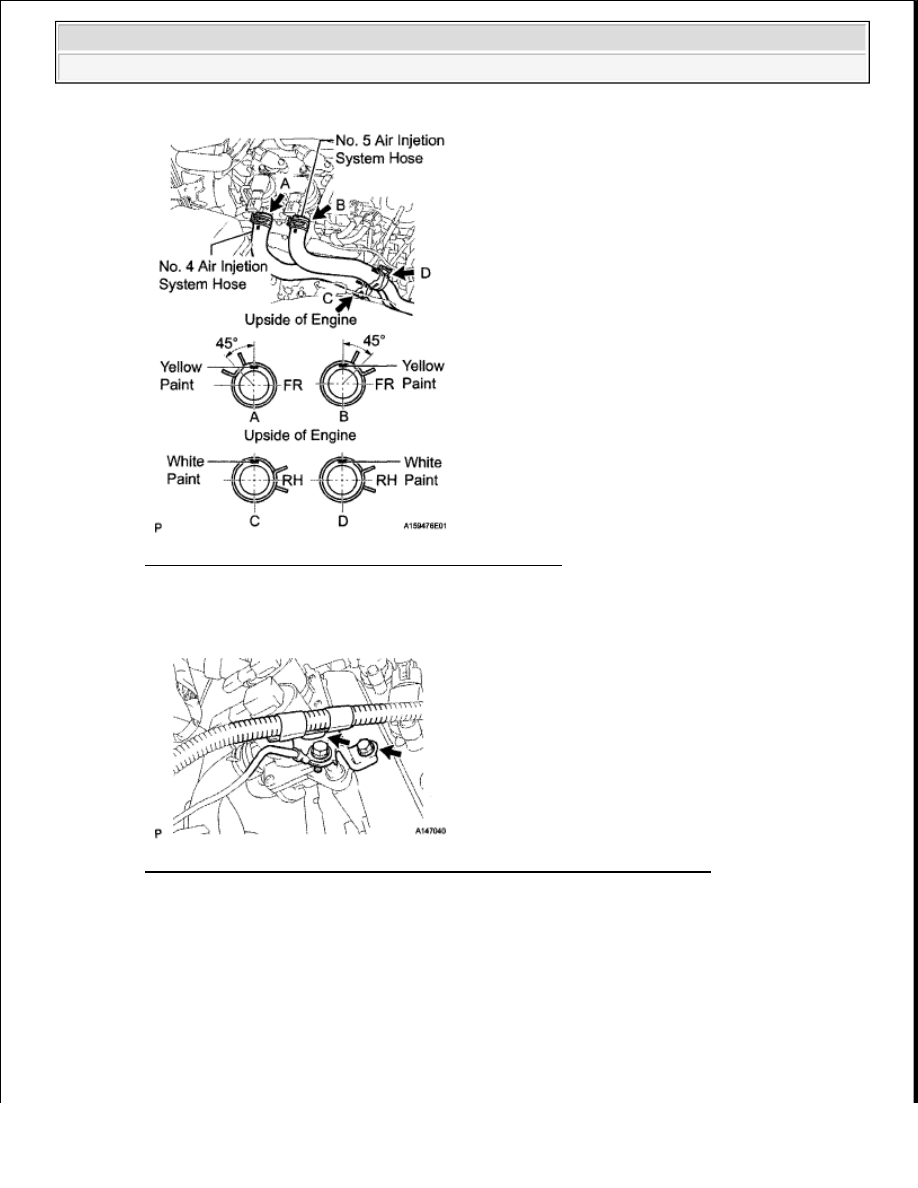

Fig. 49: Identifying Air Injection System Hose Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the wire harness bracket with the bolt and attach the wire harness clamp

Fig. 50: Identifying Wire Harness Bracket Bolt And Wire Harness Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the 2 air pump connectors



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra































Fig. 51: Identifying Air Pump Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

CONNECT NO. 2 AIR INJECTION SYSTEM HOSE

a

Connect the No  2 air injection system hose to the air tube

8

CONNECT NO. 3 AIR INJECTION SYSTEM HOSE

a

Connect the No  3 air injection system hose to the air tube

9

INSTALL INTAKE AIR SURGE TANK (See INSTALLATION )

10

INSTALL AIR CLEANER ASSEMBLY WITH ELEMENT (See INSTALLATION )

11

INSTALL NO. 2 AIR CLEANER HOSE (See INSTALLATION )

12

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

13

ADD ENGINE COOLANT (See REPLACEMENT )

14

INSPECT FOR ENGINE COOLANT LEAK (See ON-VEHICLE INSPECTION )

15

INSTALL V-BANK COVER (See INSTALLATION )

16

INSTALL FRONT COWL TOP OUTER PANEL SUB-ASSEMBLY (See INSTALLATION )

17

INSTALL FRONT WIPER MOTOR AND LINK ASSEMBLY (See INSTALLATION )

18

INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

AIR INJECTION DRIVER

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

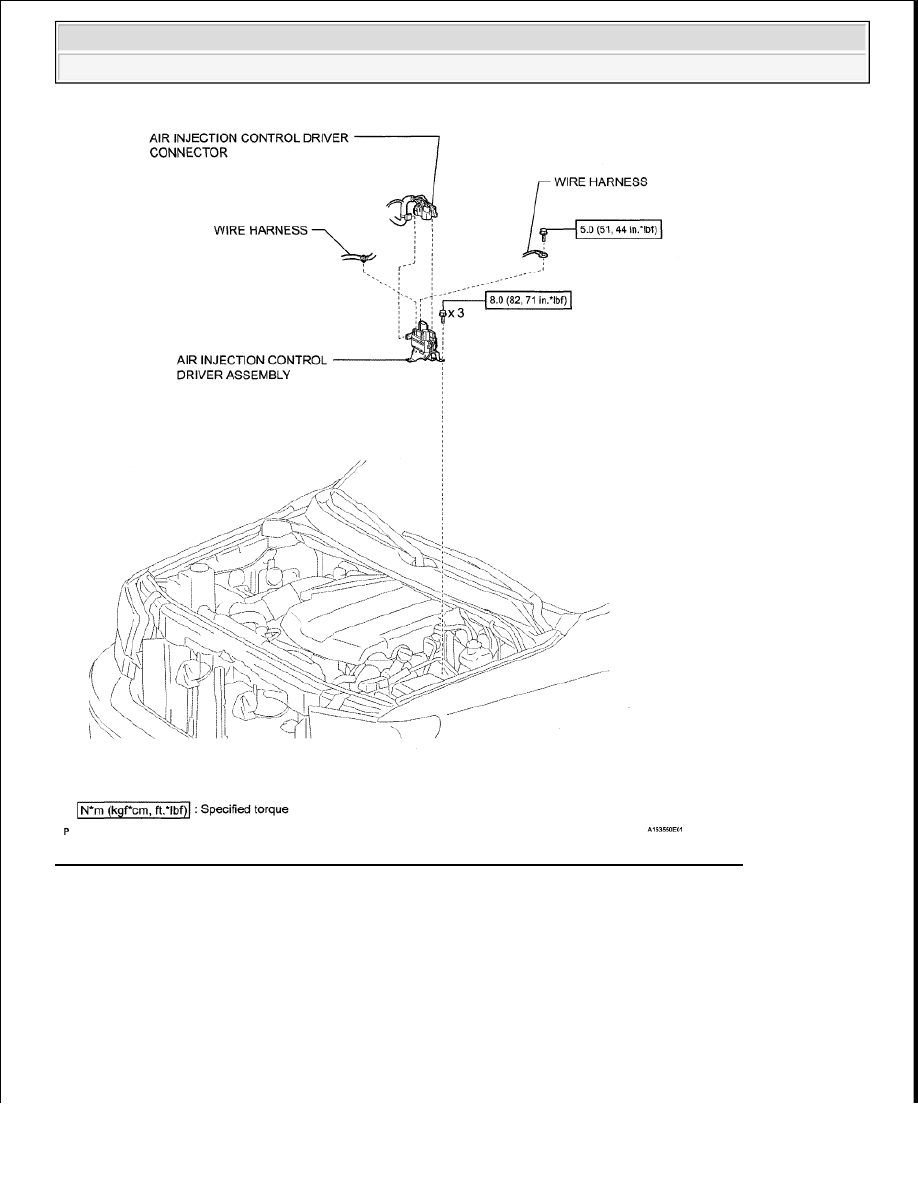

Fig. 52: Identifying Air Injection Driver Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

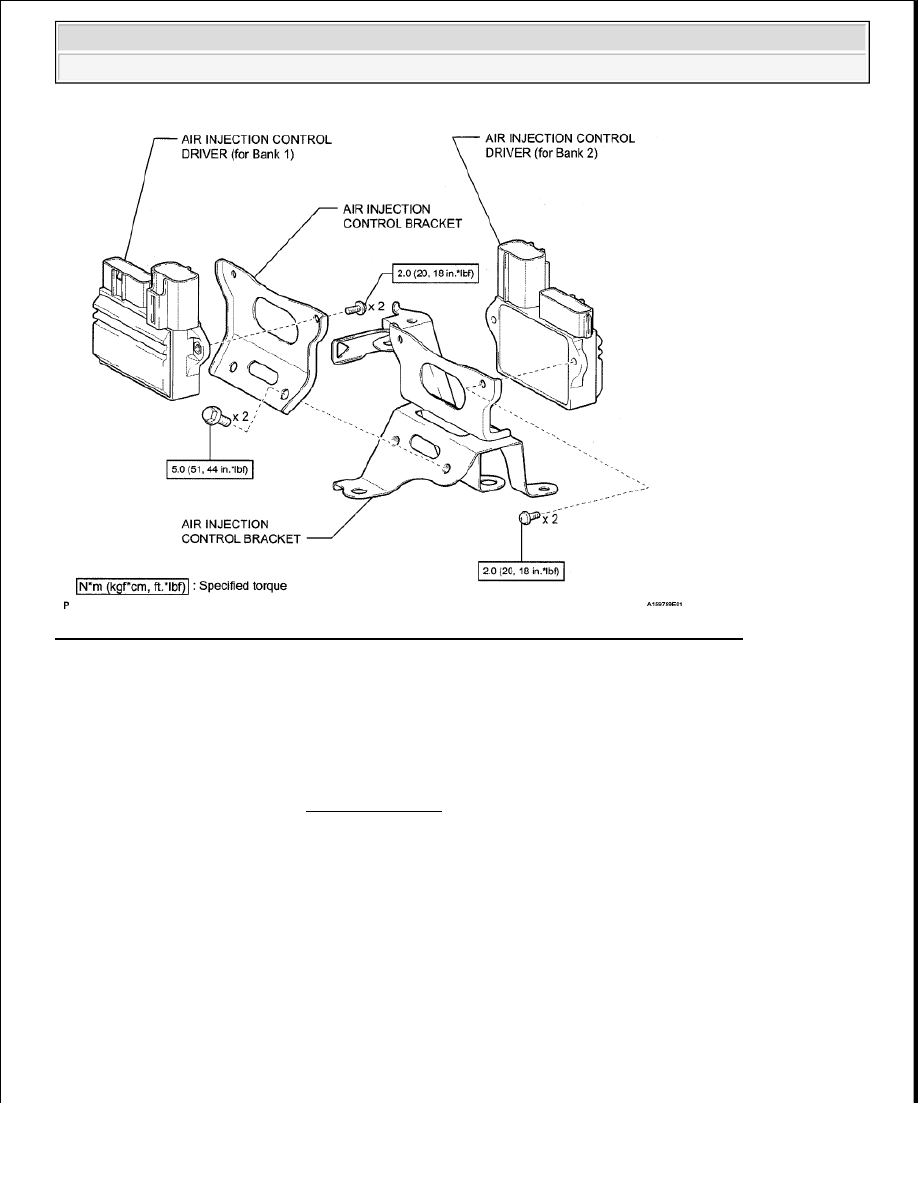

Fig. 53: Identifying Air Injection Driver Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2

REMOVE AIR INJECTION CONTROL DRIVER ASSEMBLY

a

Disconnect the 4 air injection control driver connectors

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra
