Fig. 30: Identifying Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the 2 connector clamps

d

Install the fender apron seal with the 2 clips

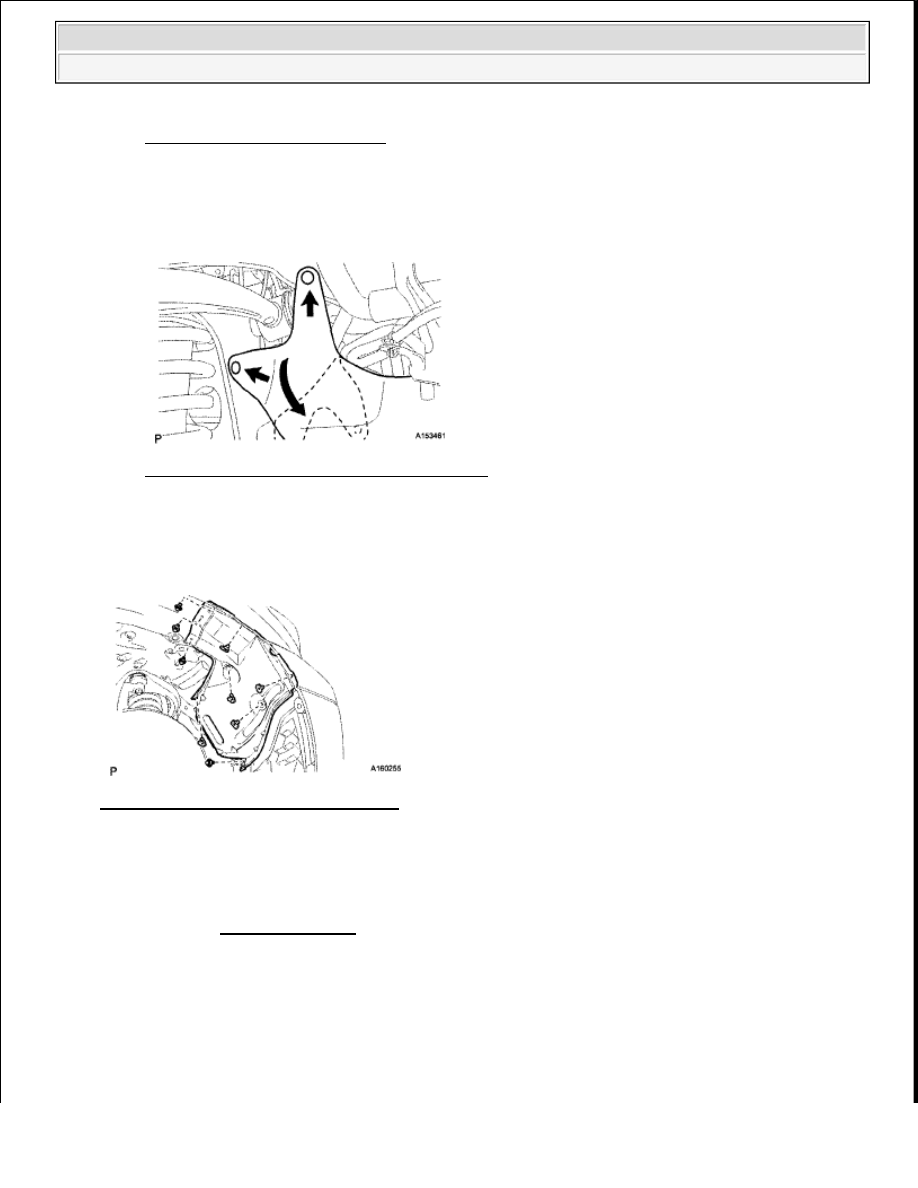

Fig. 31: Identifying Fender Apron Seal Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL FRONT FENDER LINER RH

a

Install the fender liner with the 9 clips

Fig. 32: Identifying Fender Liner Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

AIR SWITCHING VALVE

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

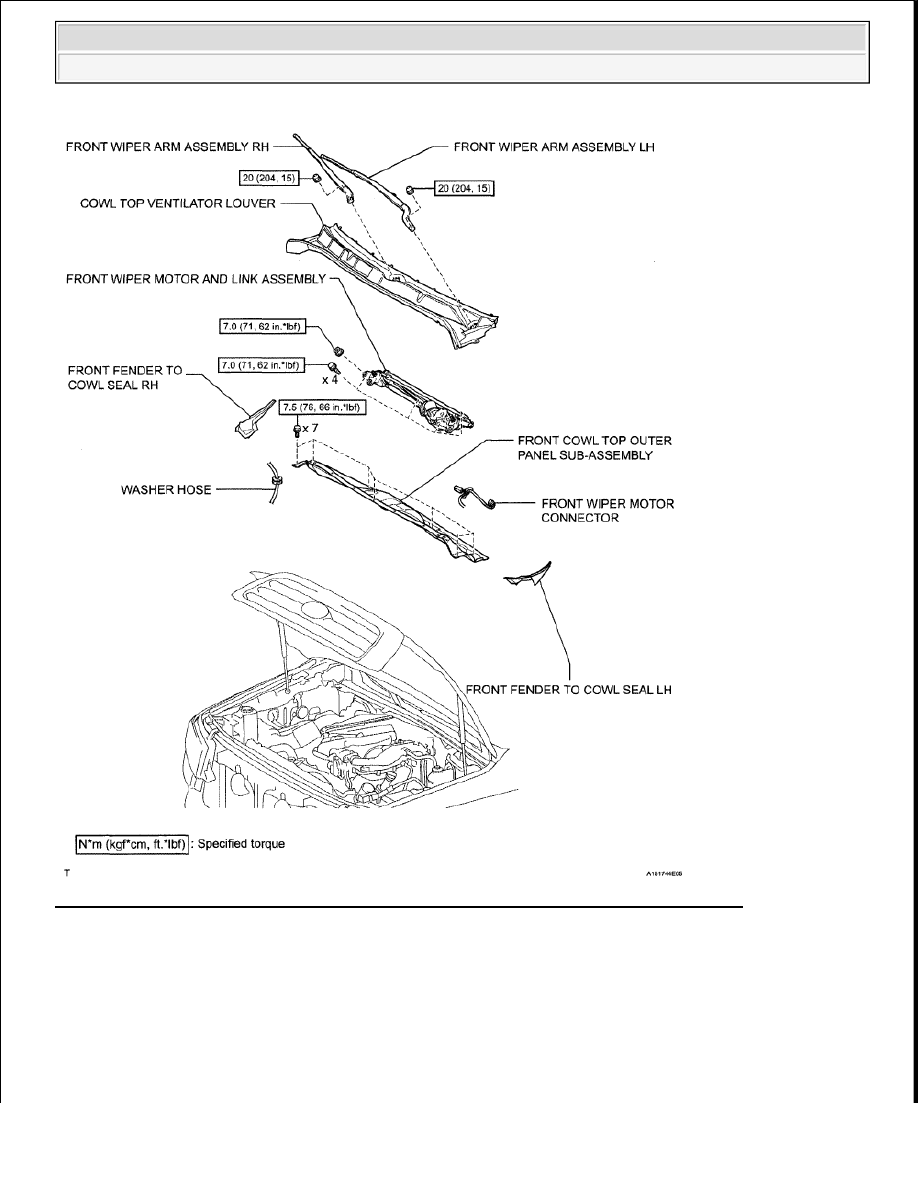

Fig. 33: Identifying Air Switching Valve Components With Torque Specifications (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

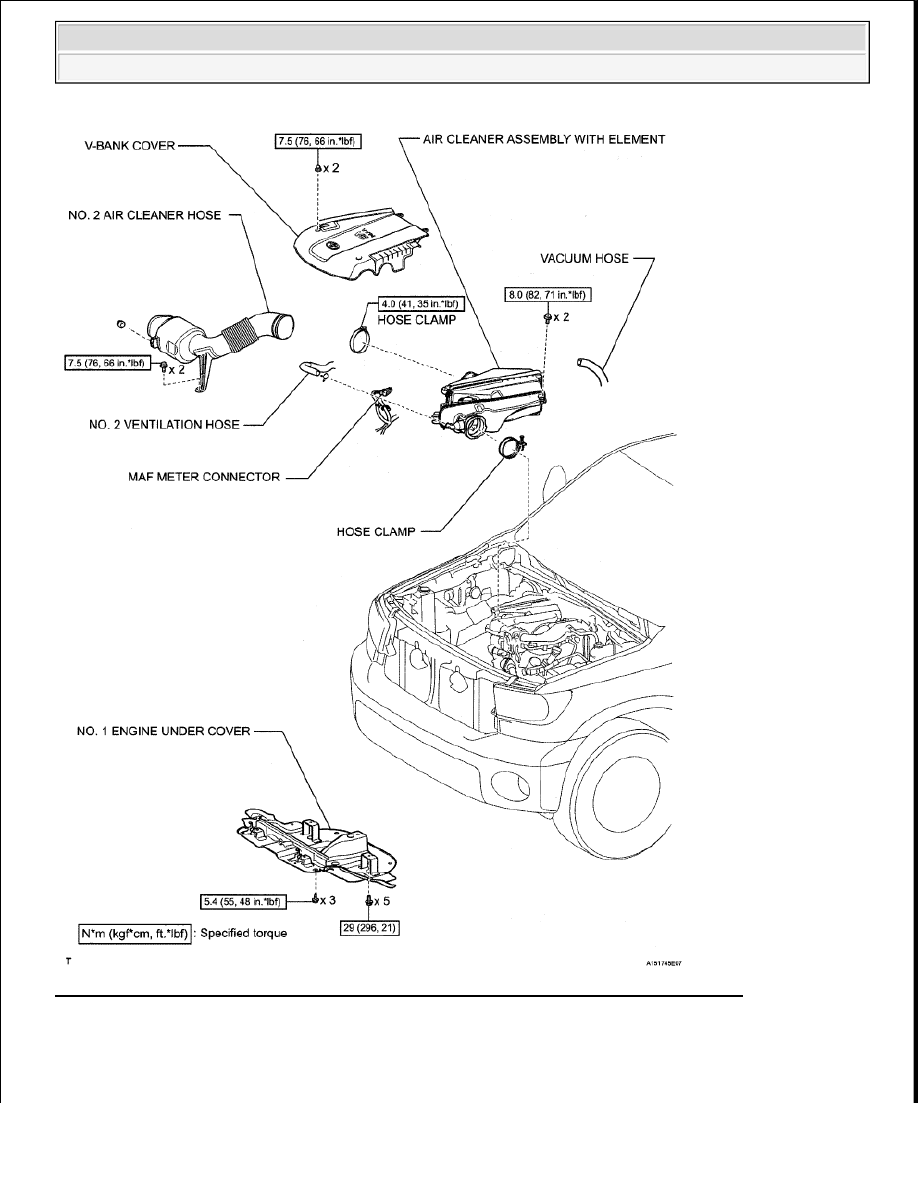

Fig. 34: Identifying Air Switching Valve Components With Torque Specifications (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra

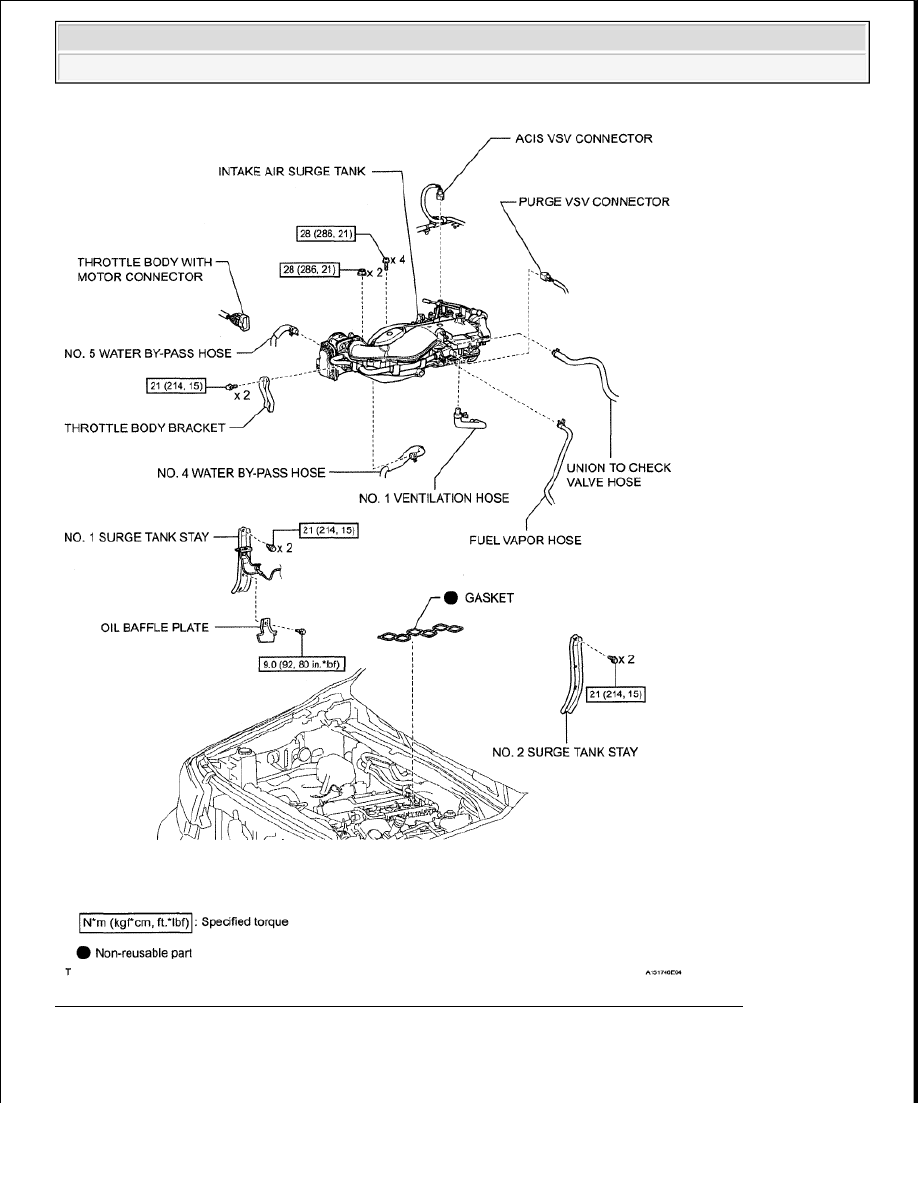

Fig. 35: Identifying Air Switching Valve Components With Torque Specifications (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (1GR-FE) - Tundra
