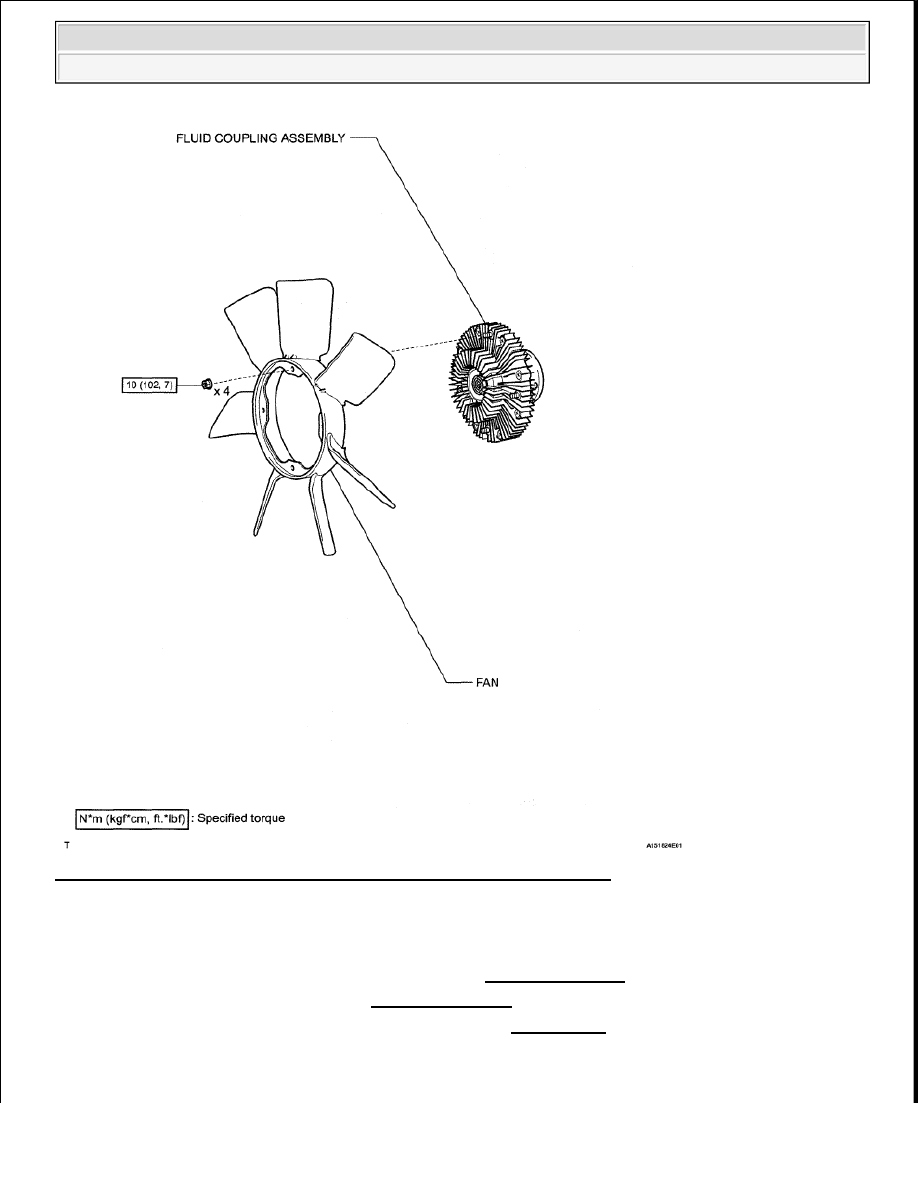

Fig. 34: Identifying Fan Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

2. DRAIN ENGINE COOLANT (See REPLACEMENT )

3. REMOVE V-BANK COVER SUB-ASSEMBLY (See REMOVAL )

4. DISCONNECT INLET RADIATOR HOSE

5. DISCONNECT OUTLET RADIATOR HOSE



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra































6. REMOVE FAN SHROUD (See REMOVAL )

7. REMOVE FAN

a. Remove the 4 nuts and fan from the fluid coupling.

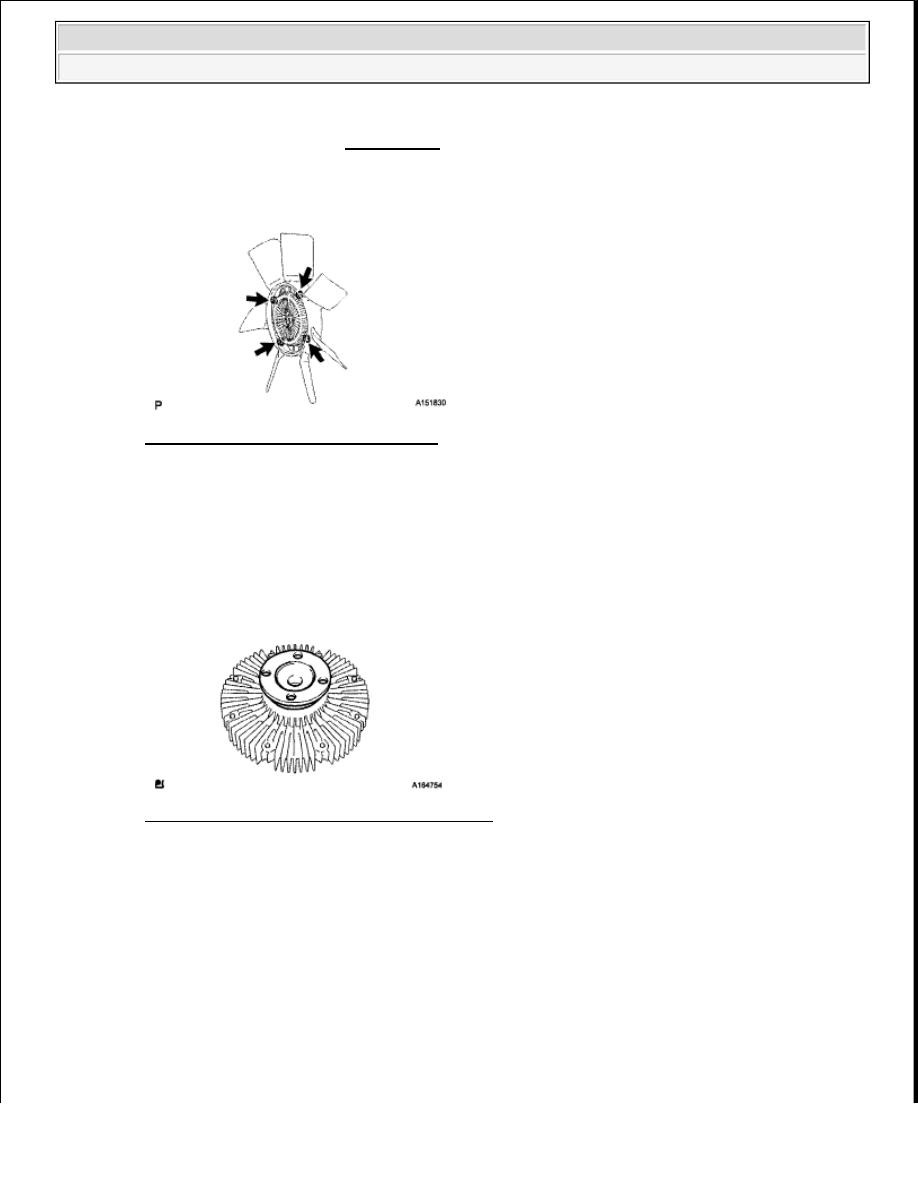

Fig. 35: Locating Fluid Coupling Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FLUID COUPLING ASSEMBLY

a. Check the fluid coupling for damage or silicon oil leaks.

If necessary, replace the fluid coupling.

Fig. 36: Identifying Fluid Coupling Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL FAN

a. Install the fan to the coupling with the 4 nuts.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra































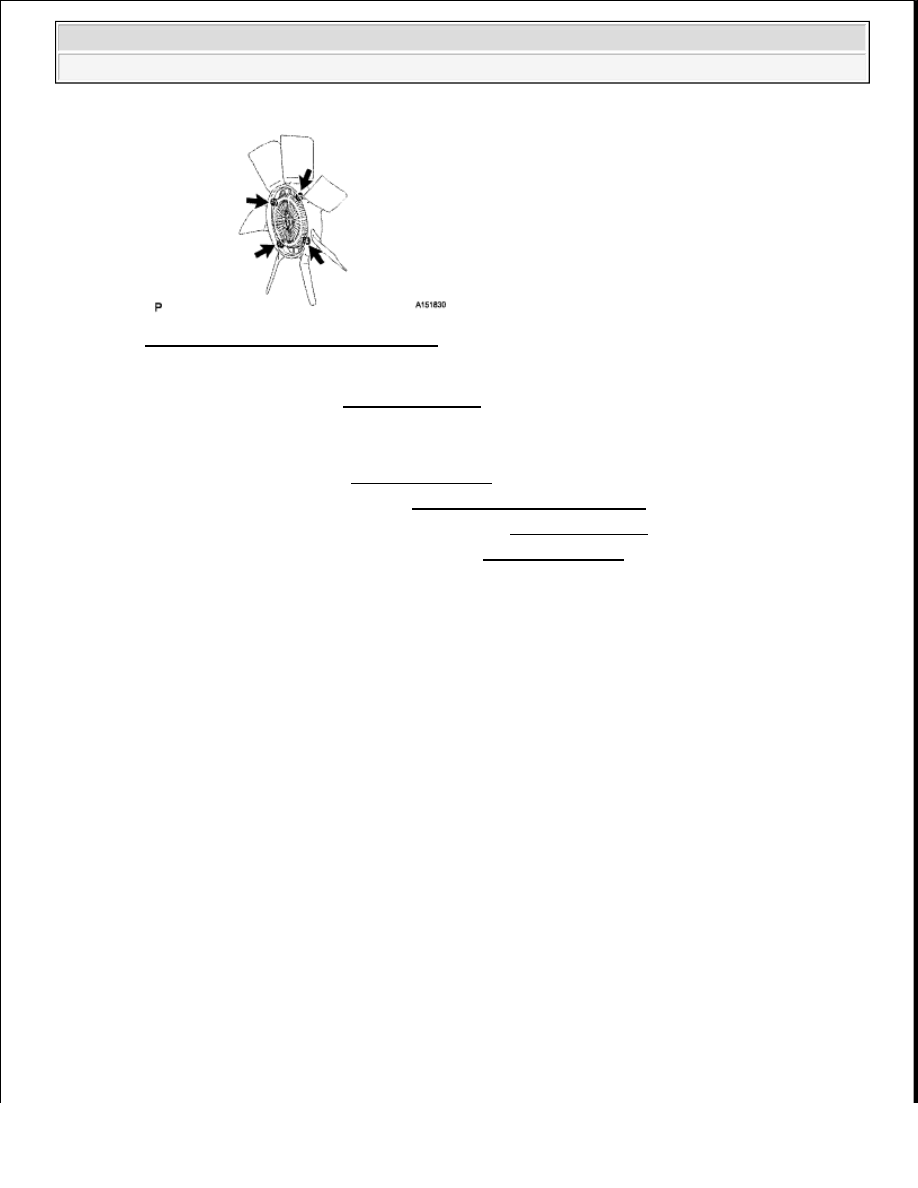

Fig. 37: Locating Fluid Coupling Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FAN SHROUD (See INSTALLATION )

3. CONNECT INLET RADIATOR HOSE

4. CONNECT OUTLET RADIATOR HOSE

5. ADD ENGINE COOLANT (See REPLACEMENT )

6. INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

7. INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

8. INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

RADIATOR

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra

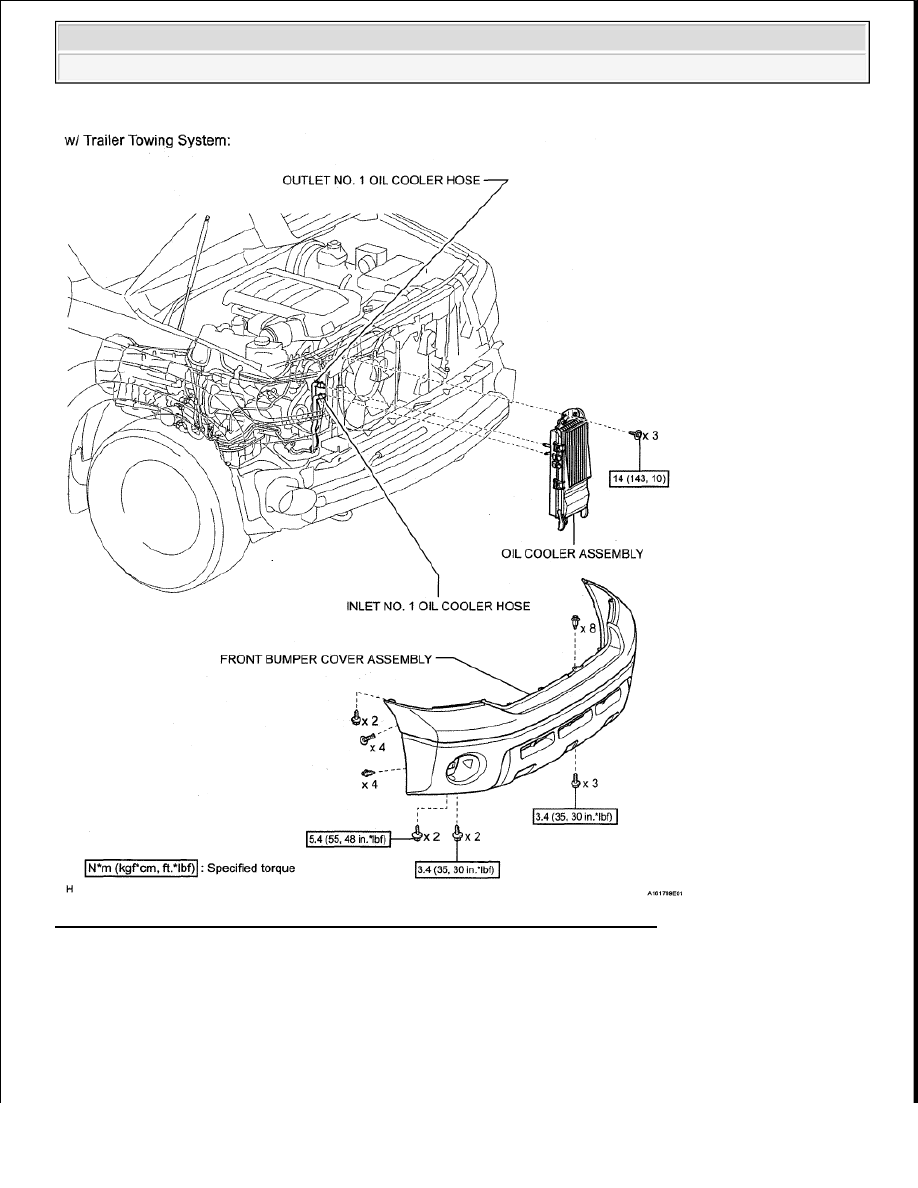

Fig. 38: Identifying Radiator Components With Torque Specifications (1 Of 2)
