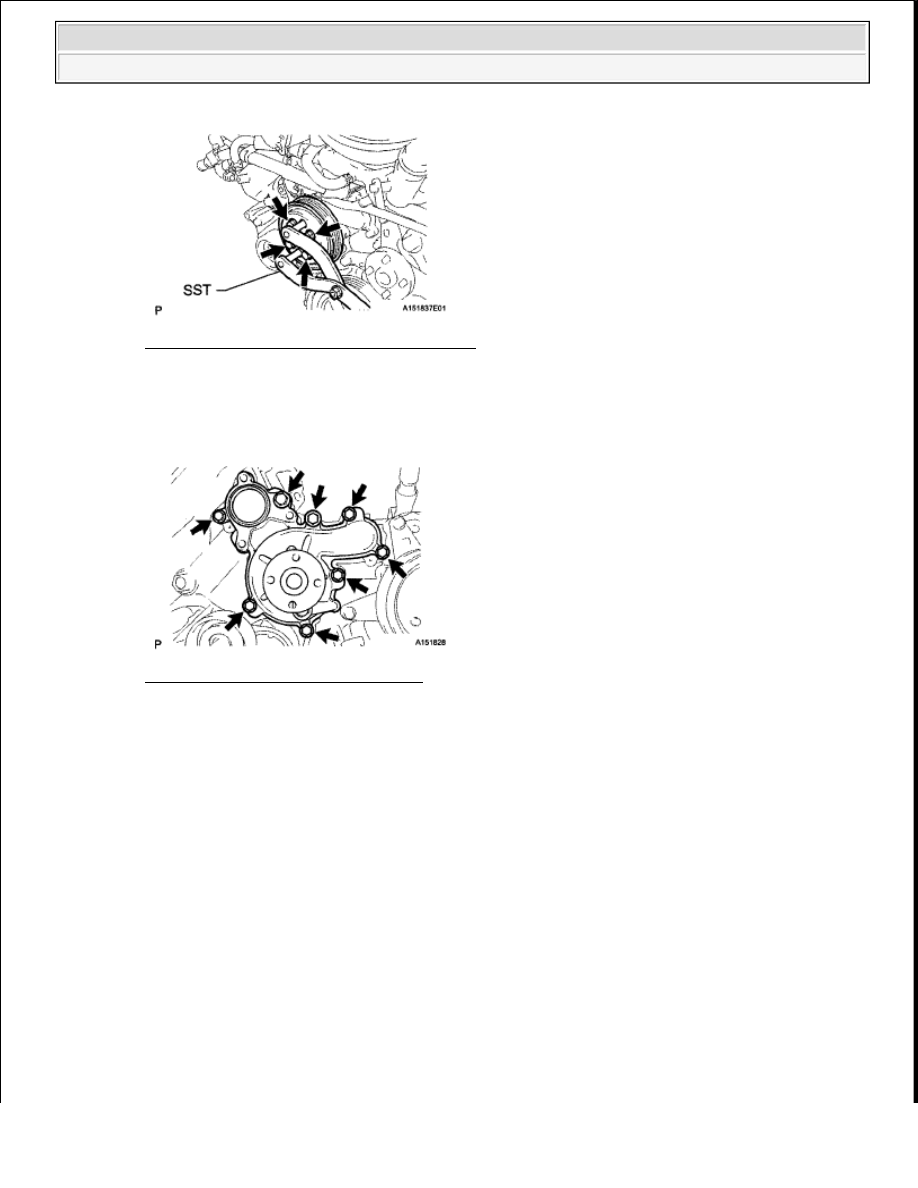

Fig. 15: Locating Water Pump Pulley Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE WATER PUMP ASSEMBLY

a. Remove the 8 bolts, water pump and gasket.

Fig. 16: Locating Water Pump Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL WATER PUMP ASSEMBLY

a. Install a new gasket and the water pump with the 8 bolts shown in the illustration.

Torque: for bolt A

47 N*m (479 kgf*cm, 35 ft.*lbf)

for bolt B

23 N*m (235 kgf*cm, 17 ft.*lbf)

for bolt C

20 N*m (204 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra

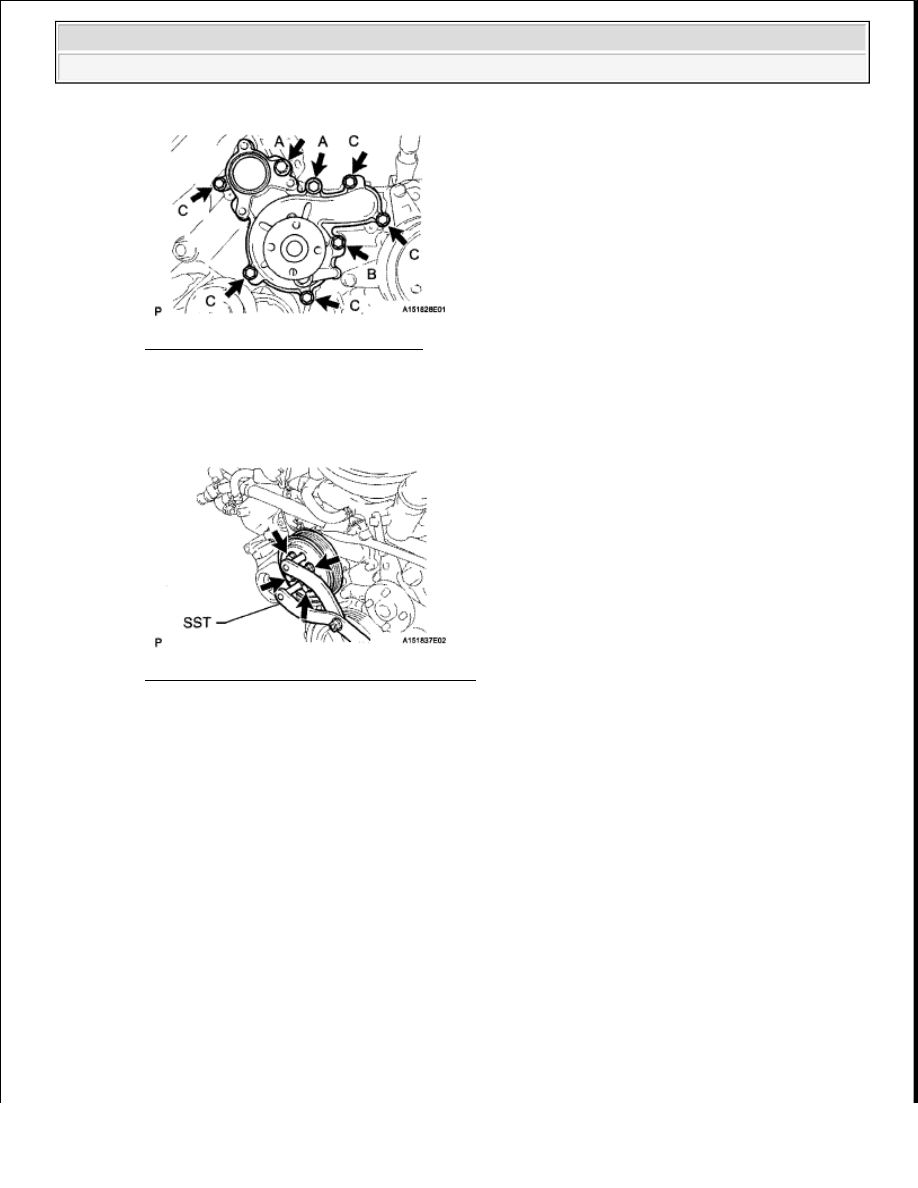

Fig. 17: Locating Water Pump Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL WATER PUMP PULLEY

a. Temporarily install the pulley with the 4 bolts.

Fig. 18: Locating Water Pump Pulley Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, hold the pulley and tighten the 4 bolts.

SST 09960-10010 (09962-01000, 09963-01000)

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

3. INSTALL WATER INLET HOUSING

a. Install a new gasket to the water pump.

b. Install the No. 3 water by-pass hose and water inlet housing with the 3 bolts.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

HINT:

Install the hose so that the direction of the hose clamp is as indicated in the illustration.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra

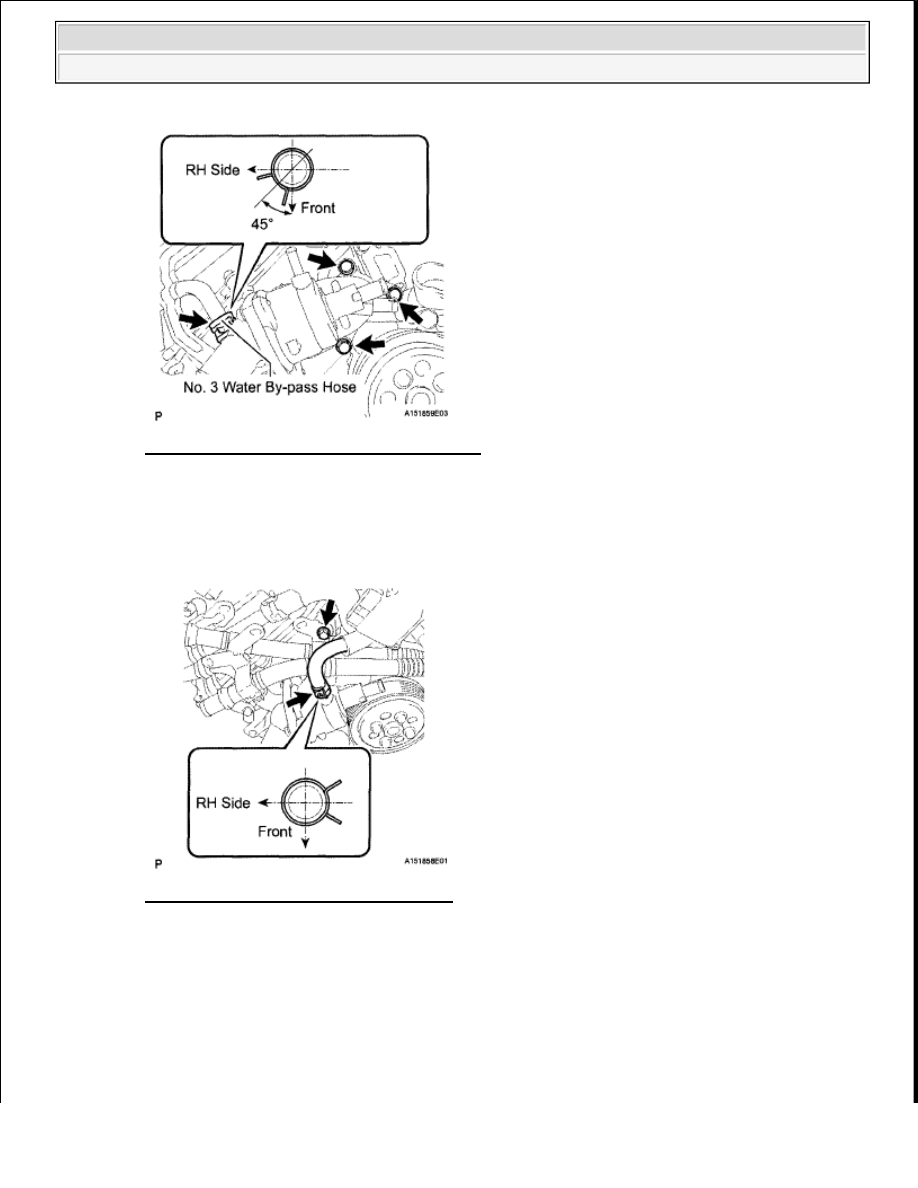

Fig. 19: Locating No. 3 Water By-pass Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the air tube bracket bolt.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 20: Locating Air Tube Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Connect the No. 5 water by-pass hose.

HINT:

Install the hose so that the direction of the hose clamp is as indicated in the illustration.

e. Connect the air pump connector clamp's holder.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra































f. Attach the wire harness clamp.

g. Connect the air pump connector.

h. Connect the No. 2 and No. 3 air hoses.

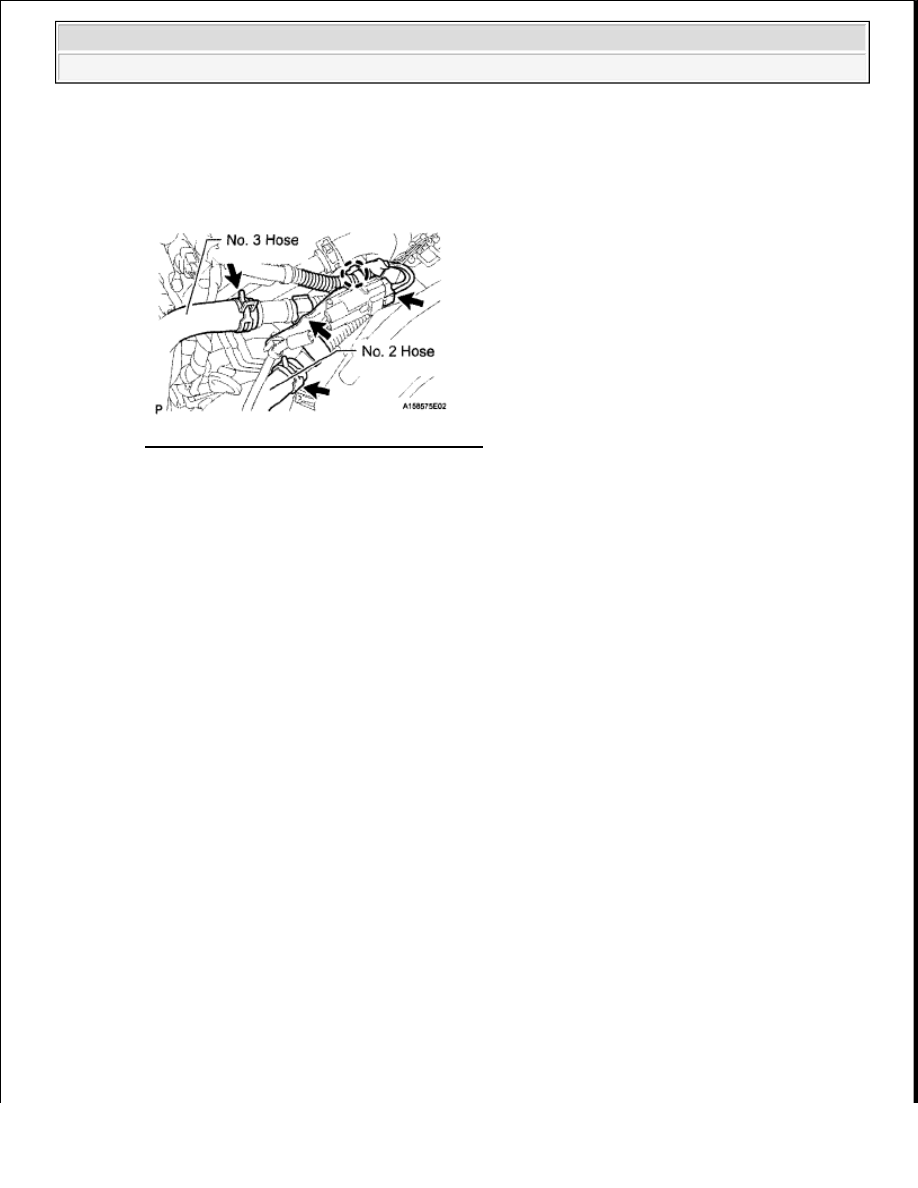

Fig. 21: Locating No. 2 And No. 3 Air Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CONNECT WATER BY-PASS PIPE (w/ Oil Cooler)

a. Connect the water by-pass pipe with water hose.

HINT:

Install the hose so that the direction of the hose clamp is as indicated in the illustration.
