10. INSTALL FRONT BUMPER COVER (w/ Trailer Towing System)

a. For resin type, refer to the following procedures (see INSTALLATION ).

b. Except resin type, refer to the following procedures, (see REASSEMBLY ).

11. ADD ENGINE COOLANT (see COOLANT )

12. INSPECT FOR COOLANT LEAK (see ON-VEHICLE INSPECTION )

13. INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

14. INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































2009 ENGINE

Cooling (3UR-FBE) - Tundra

COOLING SYSTEM

ON-VEHICLE INSPECTION

1. INSPECT FOR COOLANT LEAK

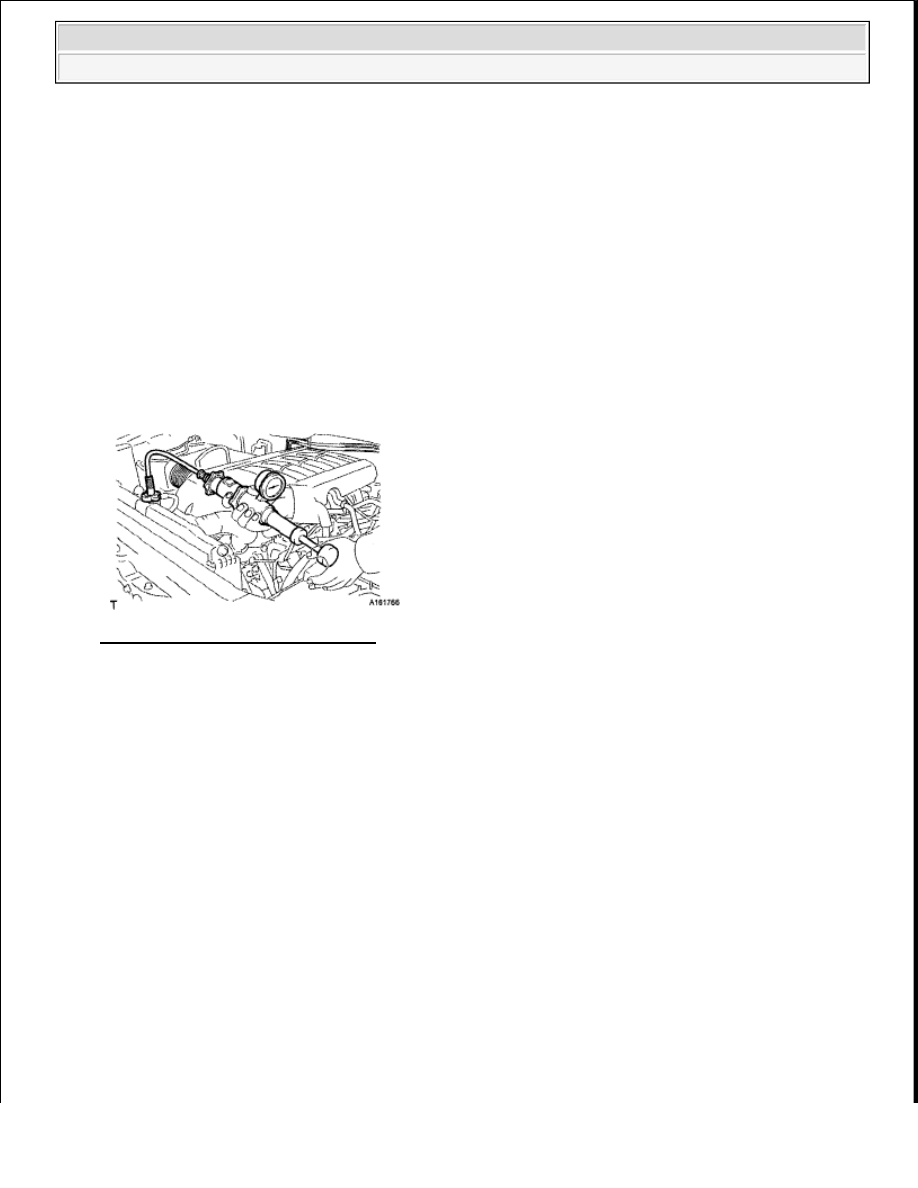

Fig. 1: Inspecting For Coolant Leak
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Fill the radiator with coolant and attach a radiator cap tester.

b. Warm up the engine.

c. Using the radiator cap tester, increase the pressure inside the radiator to 118 kPa (1.2 kgf/cm

2

 , 17

psi), and check that the pressure does not drop. If the pressure drops, check the hoses, radiator and
water pump for leaks. If no external leaks are found, check the heater core, cylinder block and head.

2. CHECK ENGINE COOLANT LEVEL IN RESERVOIR

a. Check that the engine coolant level is between the LOW and FULL lines when the engine is cold.

If the engine coolant is low, check for leaks and add "TOYOTA Super Long Life Coolant" or
similar high quality ethylene glycol based non-silicate, non-amine, non-nitrite and non-borate
coolant with long-life hybrid organic acid technology to the FULL line.

CAUTION: Do not remove the radiator cap while the engine and radiator are still

hot. Pressurized, hot engine coolant and steam may be released and
cause serious burns.

NOTE:

Do not substitute plain water for engine coolant.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra





2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra























































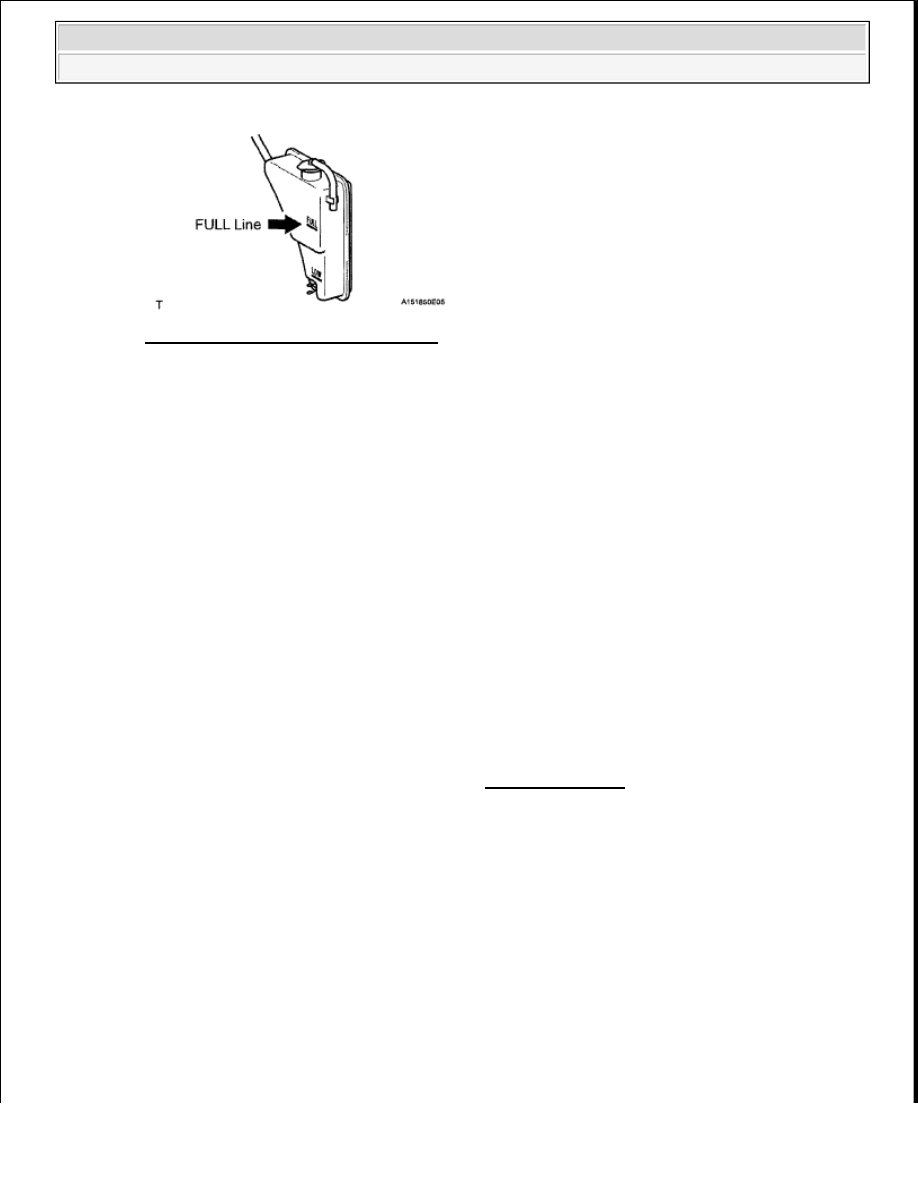

Fig. 2: Locating Engine Coolant Level
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CHECK ENGINE COOLANT QUALITY

a. Remove the radiator cap.

b. Check if there are any excessive deposits of rust or scales around the radiator cap and radiator filler

hole. Also, the coolant should be free of oil.

If excessively dirty, clean the coolant passage and replace the coolant.

c. Install the radiator cap.

COOLANT

REPLACEMENT

1. REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

2. DRAIN ENGINE COOLANT

HINT:

Collect the coolant in a container and dispose of it according to the regulations in your area.

a. Loosen the radiator drain cock plug.

b. Remove the radiator cap. Then drain the coolant from the radiator.

c. Loosen the 2 cylinder block drain cock plugs. Then drain the coolant from the engine.

CAUTION: Do not remove the radiator cap while the engine and radiator

are still hot. Pressurized, hot engine coolant and steam may be
released and cause serious burns.

CAUTION: Do not remove the radiator cap while the engine and radiator are still

hot. Pressurized, hot engine coolant and steam may be released and
cause serious burns.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra





























d. Tighten the 2 cylinder block drain cock plugs.

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

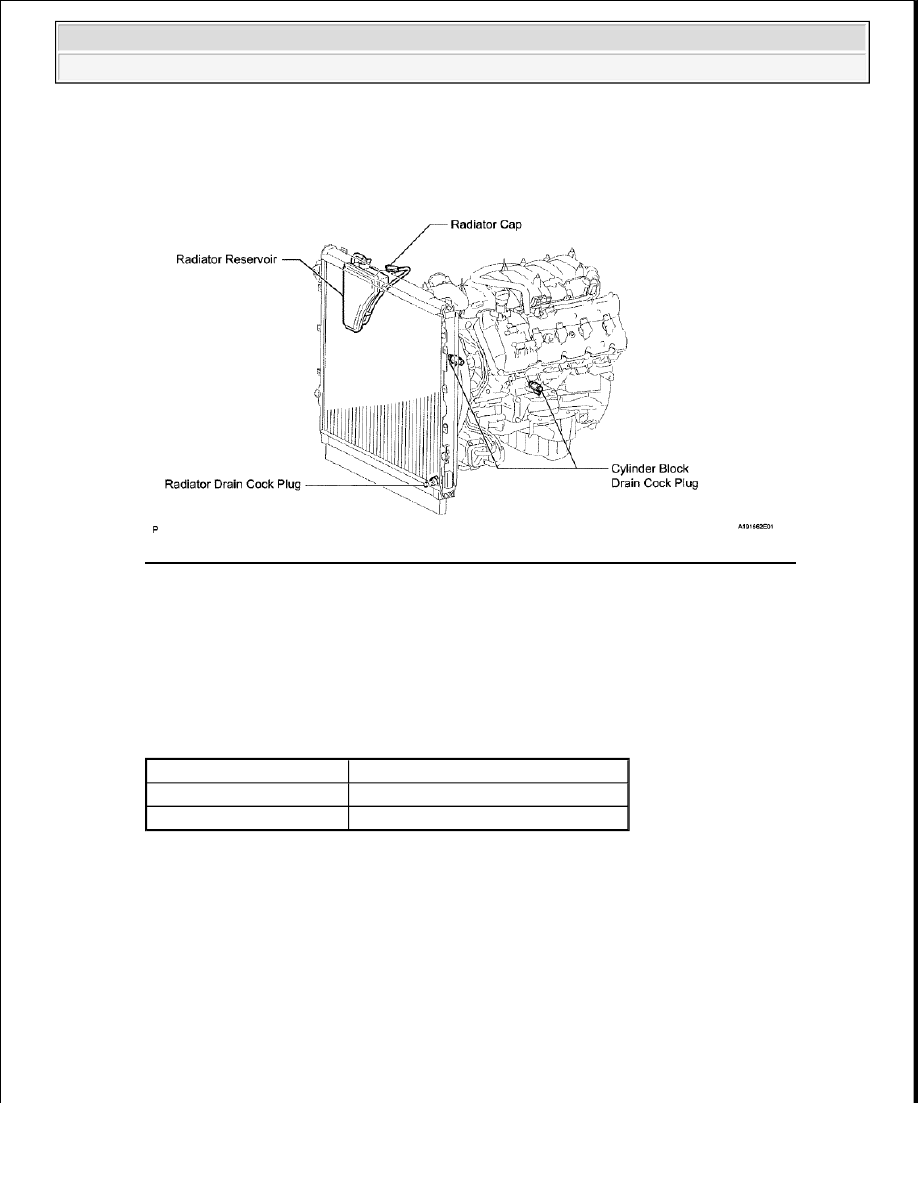

Fig. 3: Identifying Radiator Drain Cock Plug, Radiator Reservoir And Radiator Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Tighten the radiator drain cock plug by hand.

3. ADD ENGINE COOLANT

a. Add engine coolant.

Standard capacity:

STANDARD CAPACITY CHART

HINT:



TOYOTA vehicles are filled with TOYOTA SLLC at the factory. In order to avoid damage
to the engine cooling system and other technical problems, only use TOYOTA SLLC or
similar high quality ethylene glycol based non-silicate, non-amine, non-nitrite, non-borate
coolant with long-life hybrid organic acid technology (coolant with long-life hybrid organic
acid technology is a combination of low phosphates and organic acids).



Please contact your Toyota dealer for further details.

b. Slowly pour coolant into the radiator reservoir until it reaches the FULL line.

Item

Specified Condition

w/ Trailer Towing System 13.0 liters (13.7 US qts, 11.4 lmp. qts)

w/o Trailer Towing System 12.1 liters (12.8 US qts, 10.6 lmp. qts)

NOTE:

Do not substitute plain water for engine coolant.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FBE) - Tundra
