INSPECTION

1. INSPECT FLUID COUPLING ASSEMBLY

a. Check that the fluid coupling is not damaged and that no silicon oil leaks.

If necessary, replace the fluid coupling.

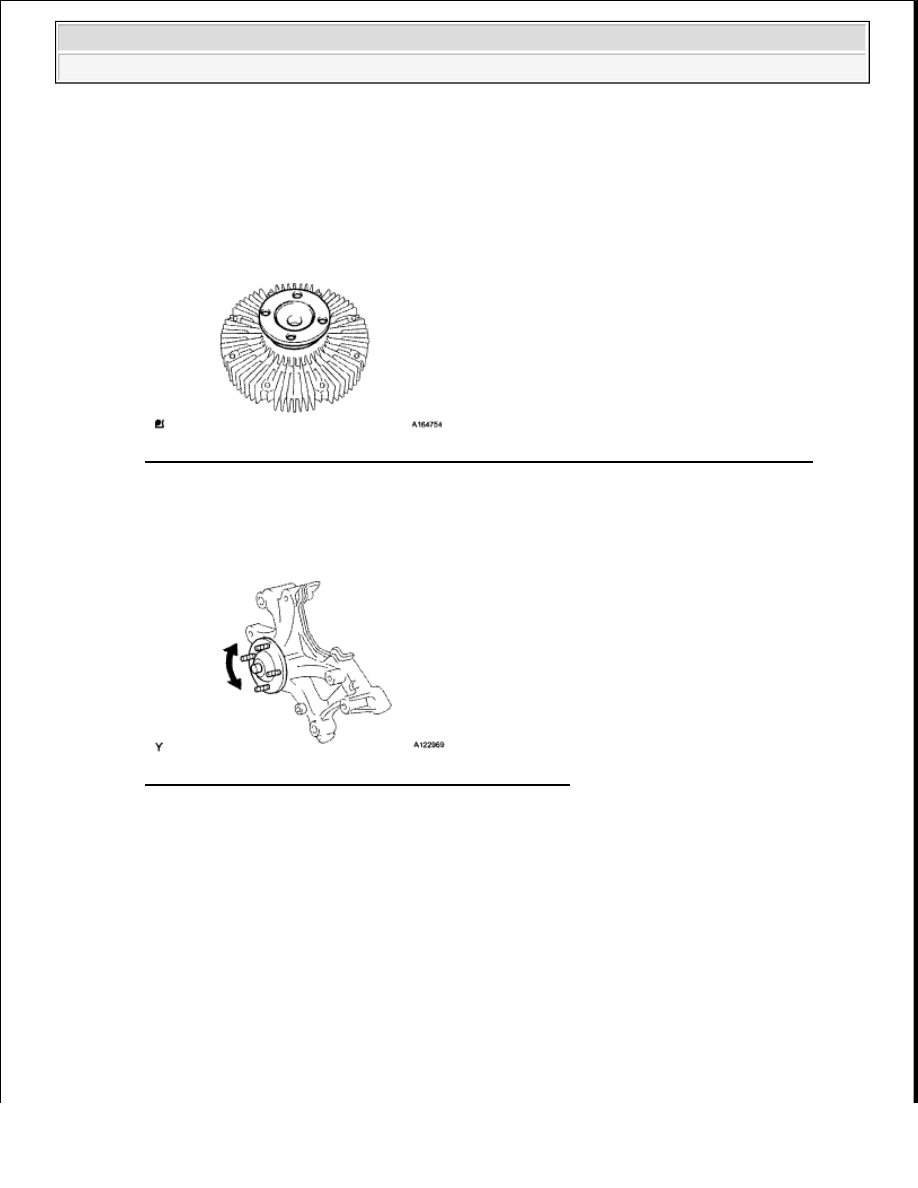

Fig. 28: Checking That Fluid Coupling Is Not Damaged And That No Silicon Oil Leaks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSPECT FAN BRACKET SUB-ASSEMBLY

a. Check the turning smoothness of the fan bracket. If necessary, replace the fan bracket.

Fig. 29: Checking Turning Smoothness Of Fan Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL FAN

a. Install the fan to the fluid coupling with the 4 nuts.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra































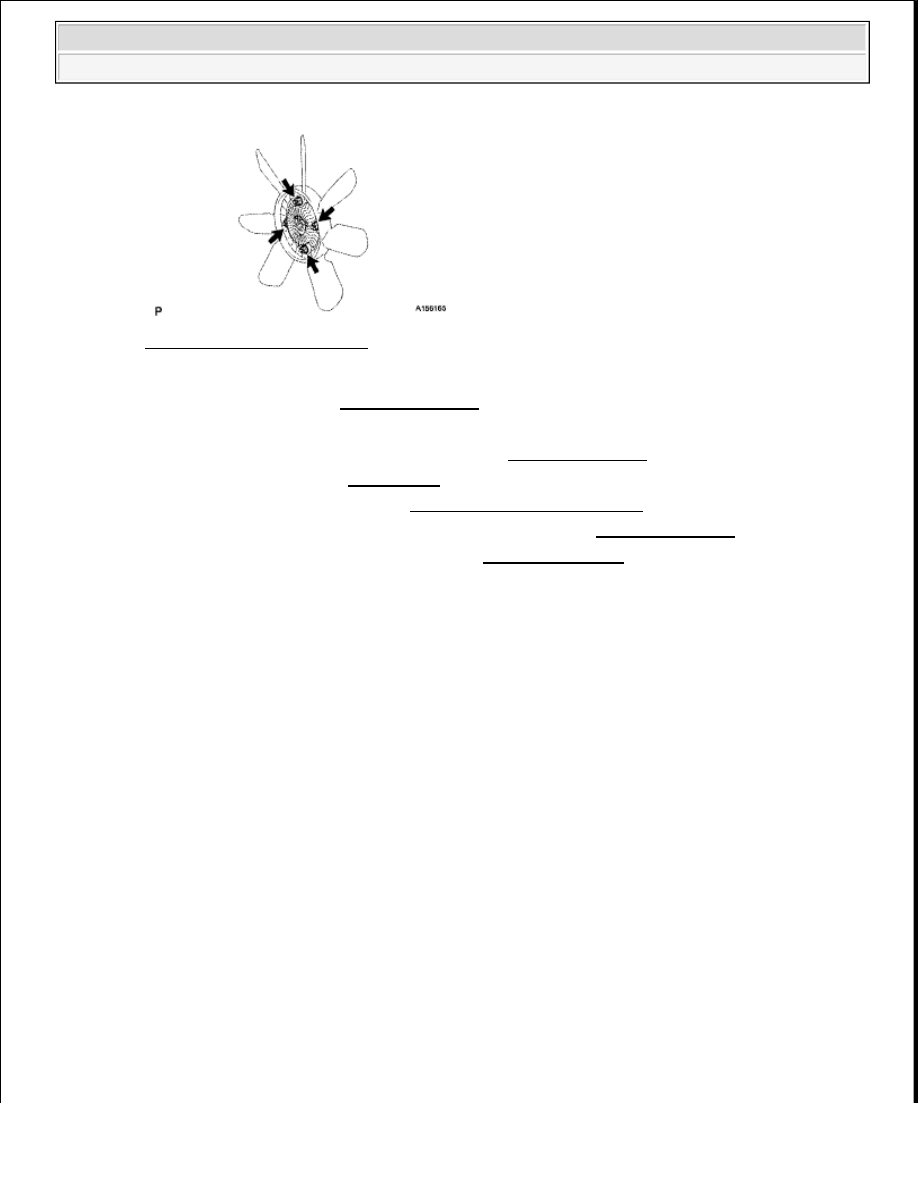

Fig. 30: Identifying Fan Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FAN SHROUD (see INSTALLATION )

3. INSTALL RADIATOR HOSE INLET

4. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

5. ADD ENGINE COOLANT (see COOLANT )

6. INSPECT FOR COOLANT LEAK (see ON-VEHICLE INSPECTION )

7. INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

8. INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

RADIATOR

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra

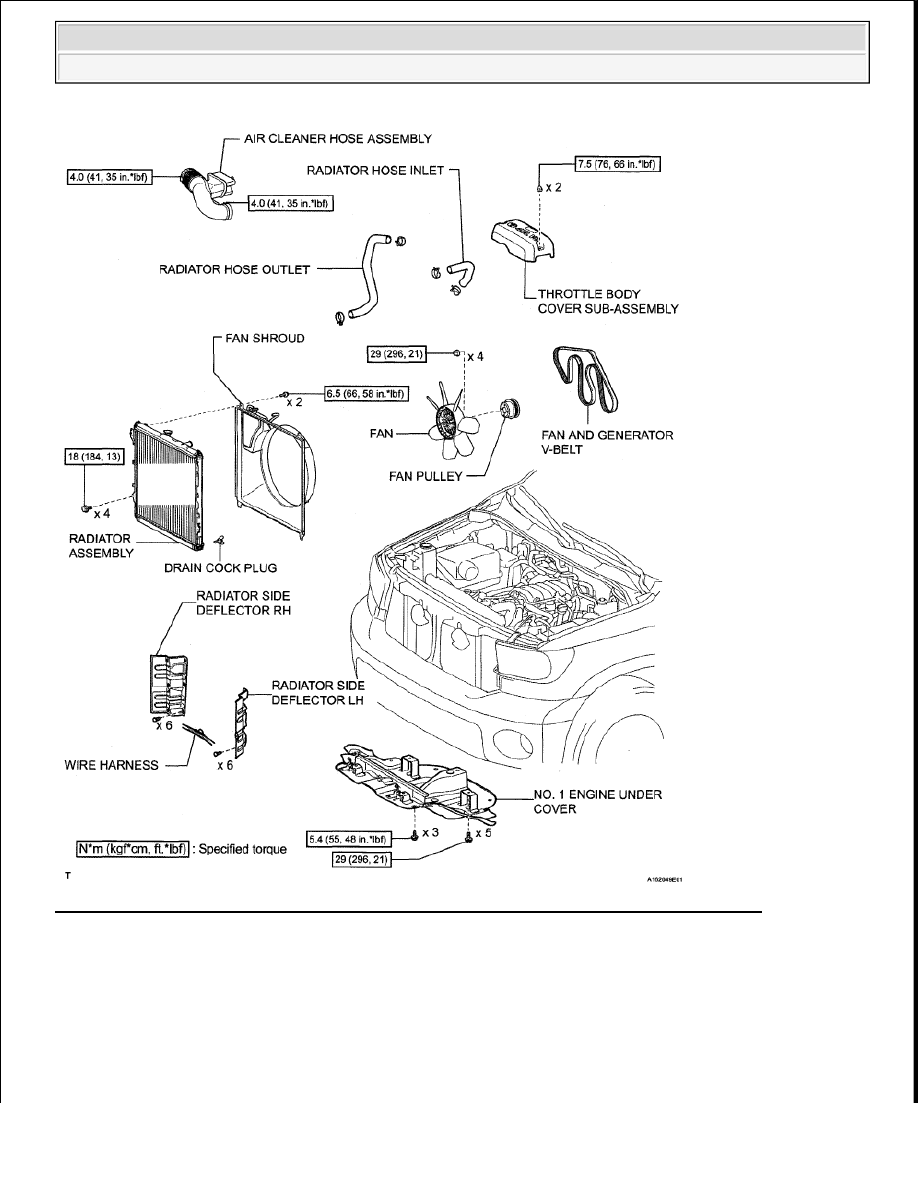

Fig. 31: Identifying Radiator Replacement Components With Torque Specifications (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Cooling (2UZ-FE) - Tundra

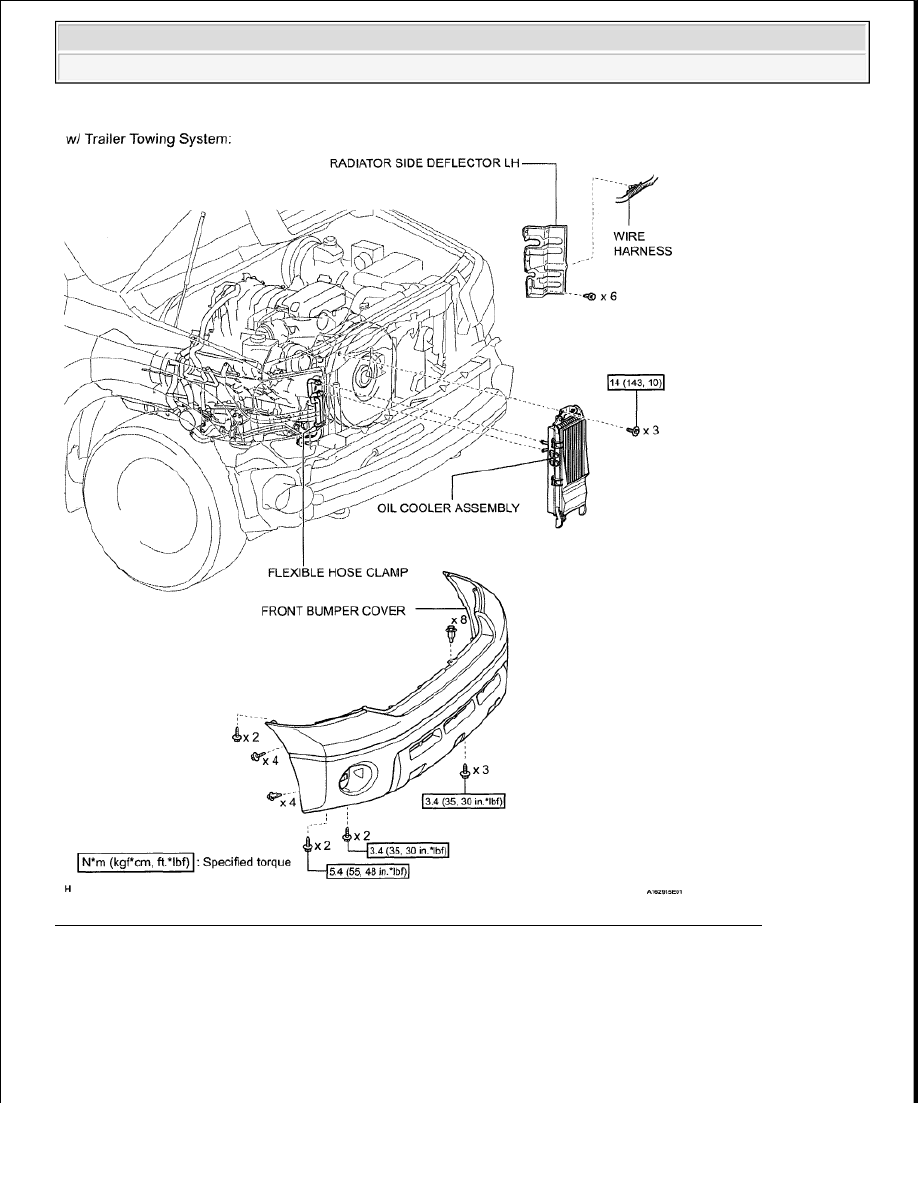

Fig. 32: Identifying Radiator Replacement Components With Torque Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
