Fig. 45: Identifying M8 Speaker Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: Go to Next Step

6. INSPECT FRONT NO. 4 SPEAKER

a. Disconnect the K14 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG: REPLACE FRONT NO. 4 SPEAKER (see REMOVAL )

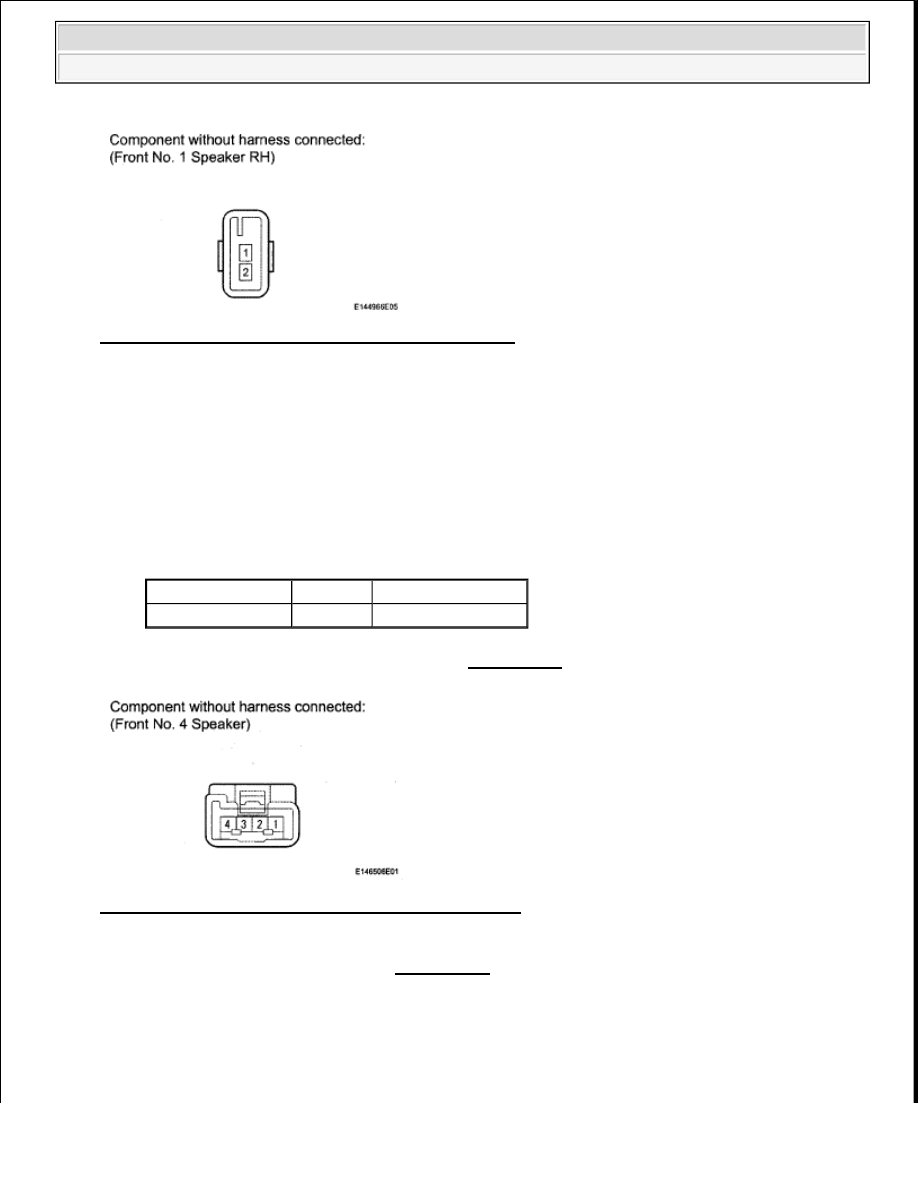

Fig. 46: Identifying K14 Speaker Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: REPLACE BOX SPEAKER (see REMOVAL )

7. CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - SPEAKER)

a. Disconnect the K16 amplifier connector.

b. Disconnect the K10 and K12 speaker connectors.

c. Measure the resistance according to the value(s) in the table below.

Tester Connection Condition Specified Condition

1 - 2

Always

1.5 to 2.1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

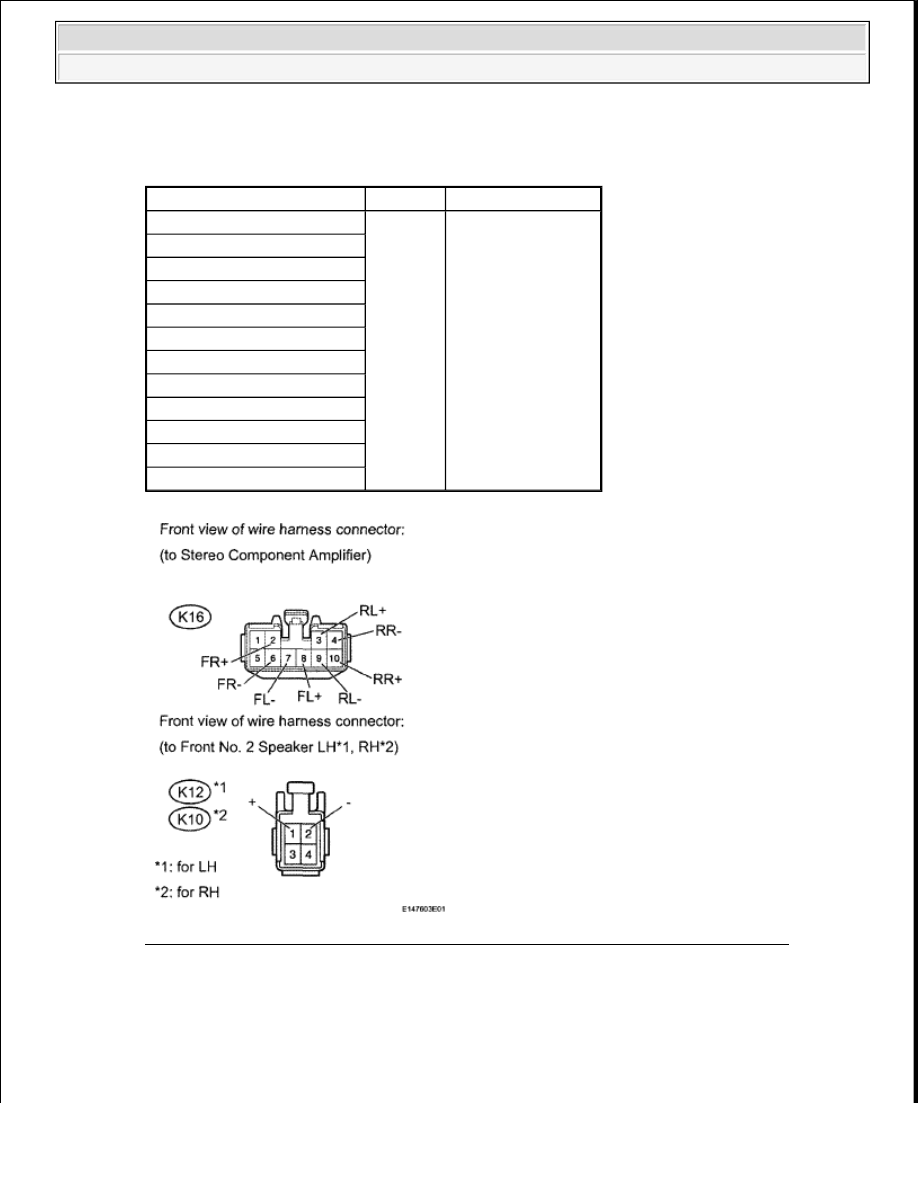

Fig. 47: Checking Harness And Connector (Stereo Component Amplifier - Speaker)

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

8. INSPECT FRONT NO. 3 SPEAKER LH

a. Disconnect the N1 speaker connector.

Tester Connection

Condition Specified Condition

K16-8 (FL+) - Body ground

Always

10 kohms or higher

K16-7(FL-) - Body ground

K16-2(FR+) - Body ground

K16-6(FR-) - Body ground

K16-3(RL+) - Body ground

K16-9(RL-) - Body ground

K16-10 (RR+) - Body ground

K16-4(RR-) - Body ground

K10-1 (+) - Body ground

K10-2(-)- Body ground

K12-1(+) - Body ground
K12-2 (-) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG: REPLACE FRONT NO. 3 SPEAKER LH (see REMOVAL )

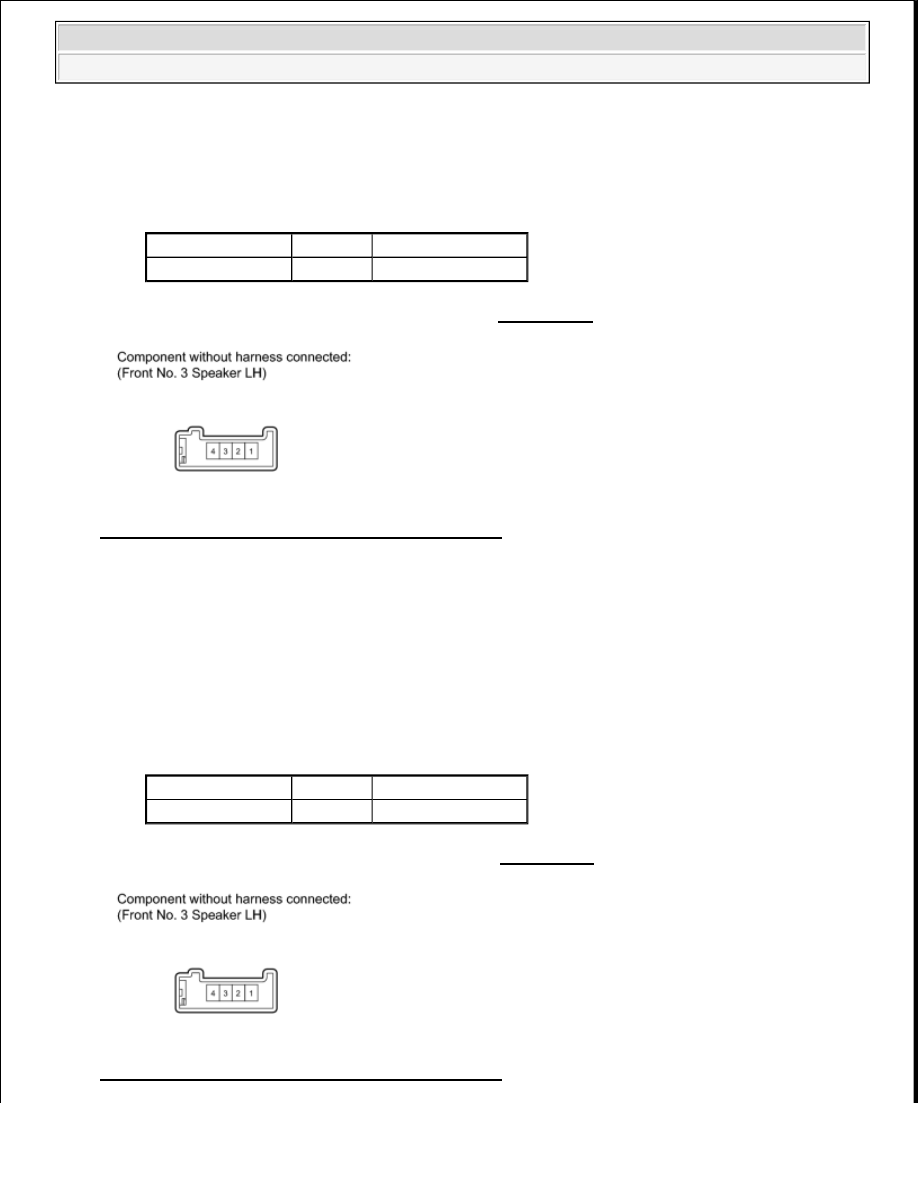

Fig. 48: Identifying Front No.3 Speaker LH Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: Go to Next Step

9. INSPECT FRONT NO. 3 SPEAKER RH

a. Disconnect the M1 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG: REPLACE FRONT NO. 3 SPEAKER RH (see REMOVAL )

Fig. 49: Identifying Front No.3 Speaker LH Harness

Tester Connection Condition Specified Condition

1 - 3

Always

2.5 to 3.5 ohms

Tester Connection Condition Specified Condition

1 - 3

Always

2.5 to 3.5 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: Go to Next Step

10. INSPECT FRONT NO. 2 SPEAKER LH

a. Disconnect the K12 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NG: REPLACE FRONT NO. 2 SPEAKER LH (see REMOVAL )

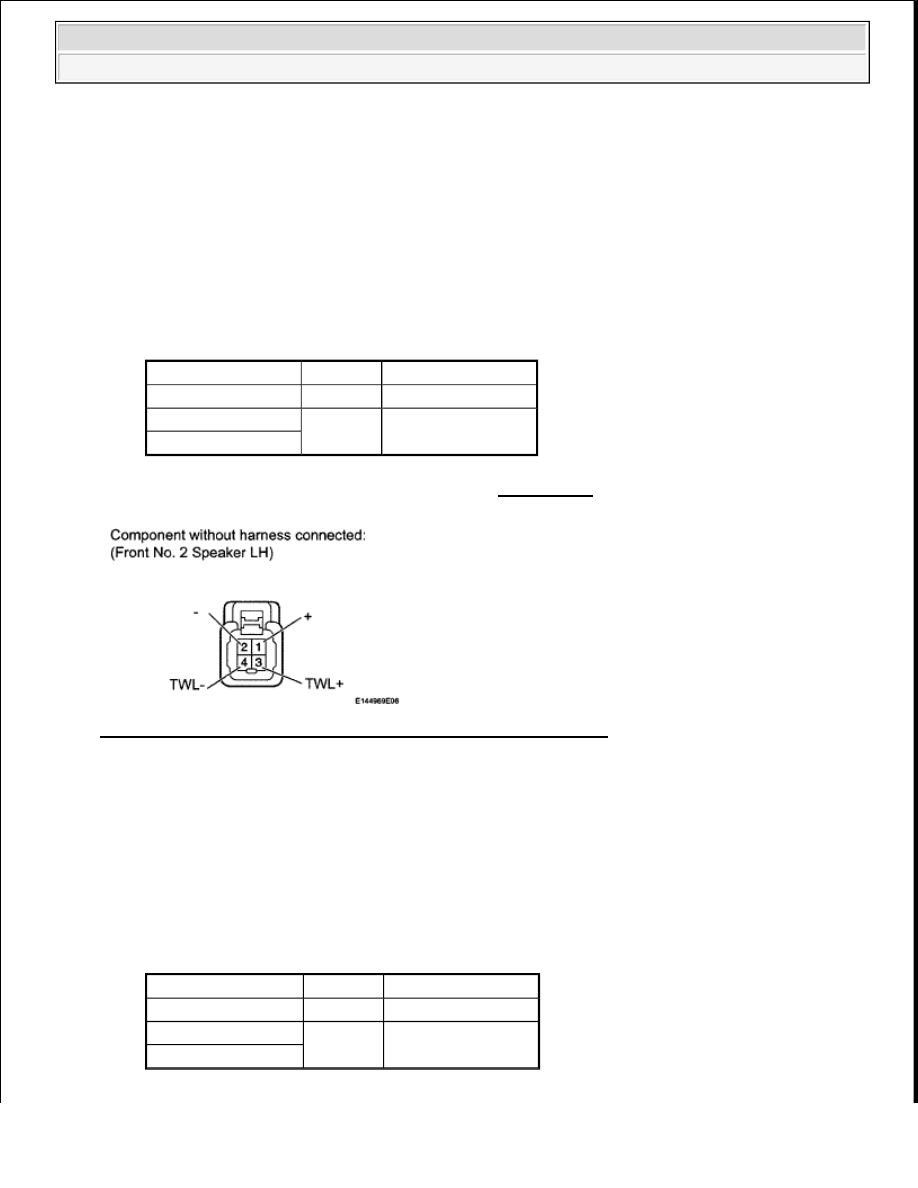

Fig. 50: Identifying Front No. 2 Speaker LH Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: Go to Next Step

11. INSPECT FRONT NO. 2 SPEAKER RH

a. Disconnect the K10 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

Tester Connection Condition Specified Condition

3(TWL+) - 4(TWL-) Always

1.3 to 2.3 ohms

1 (+) - 3 (TWL+)

Always

Below 1 ohms

2(-) - 4(TWL-)

Tester Connection Condition Specified Condition

3(TWR+) - 4(TWR-) Always

1.3 to 2.3 ohms

1 (+) - 3 (TWR+)

Always

Below 1 ohms

2 (-) - 4 (TWR-)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
