Toyota Tundra. Manual - part 1299

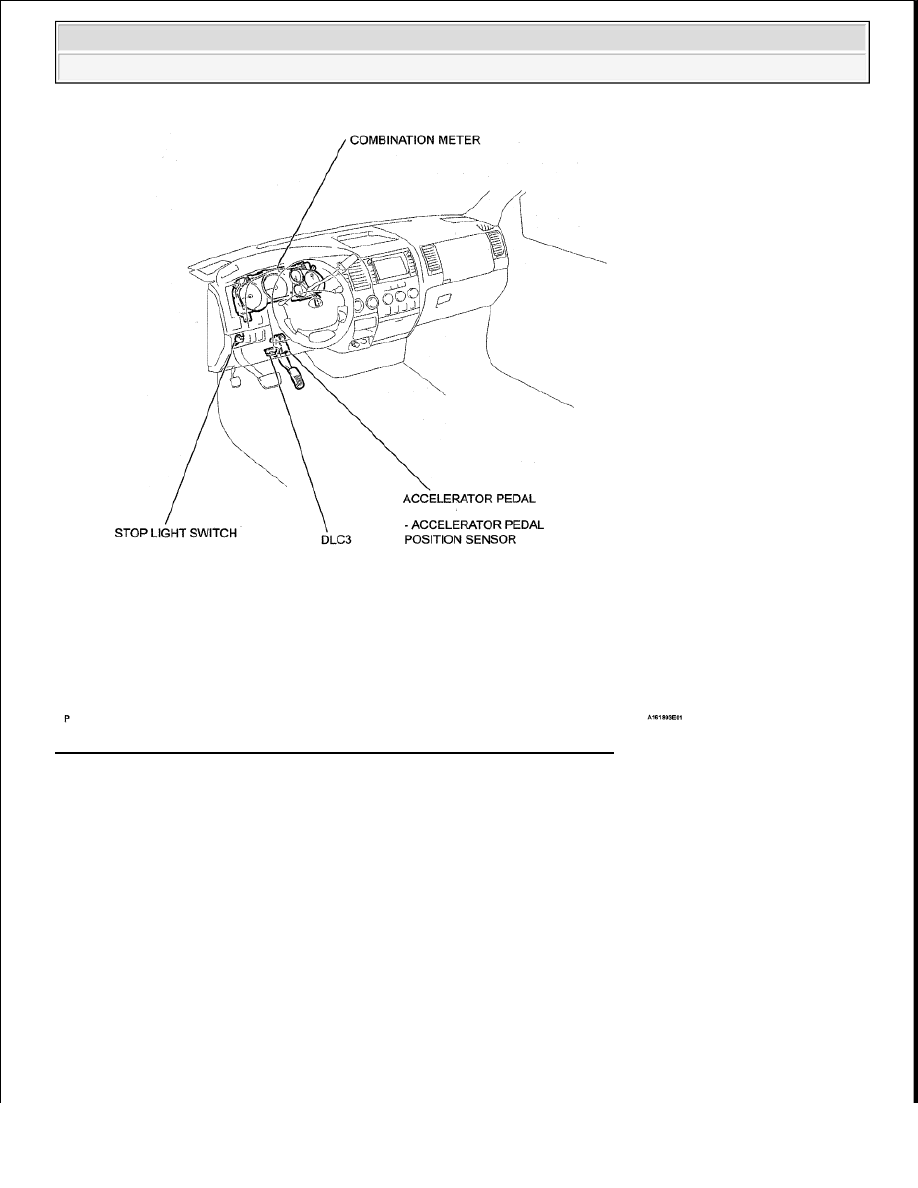

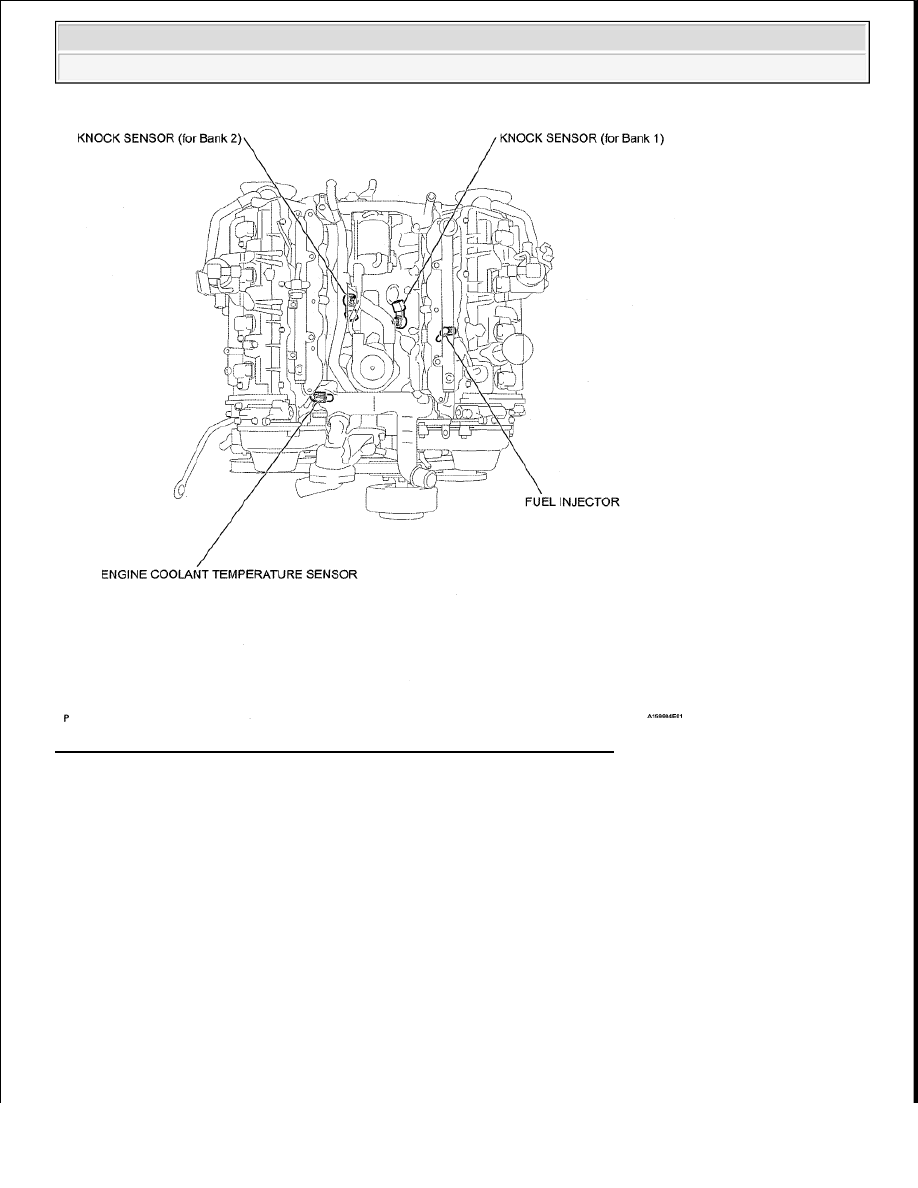

Fig. 3: Identifying Engine Control System Components Location (3 Of 5)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra

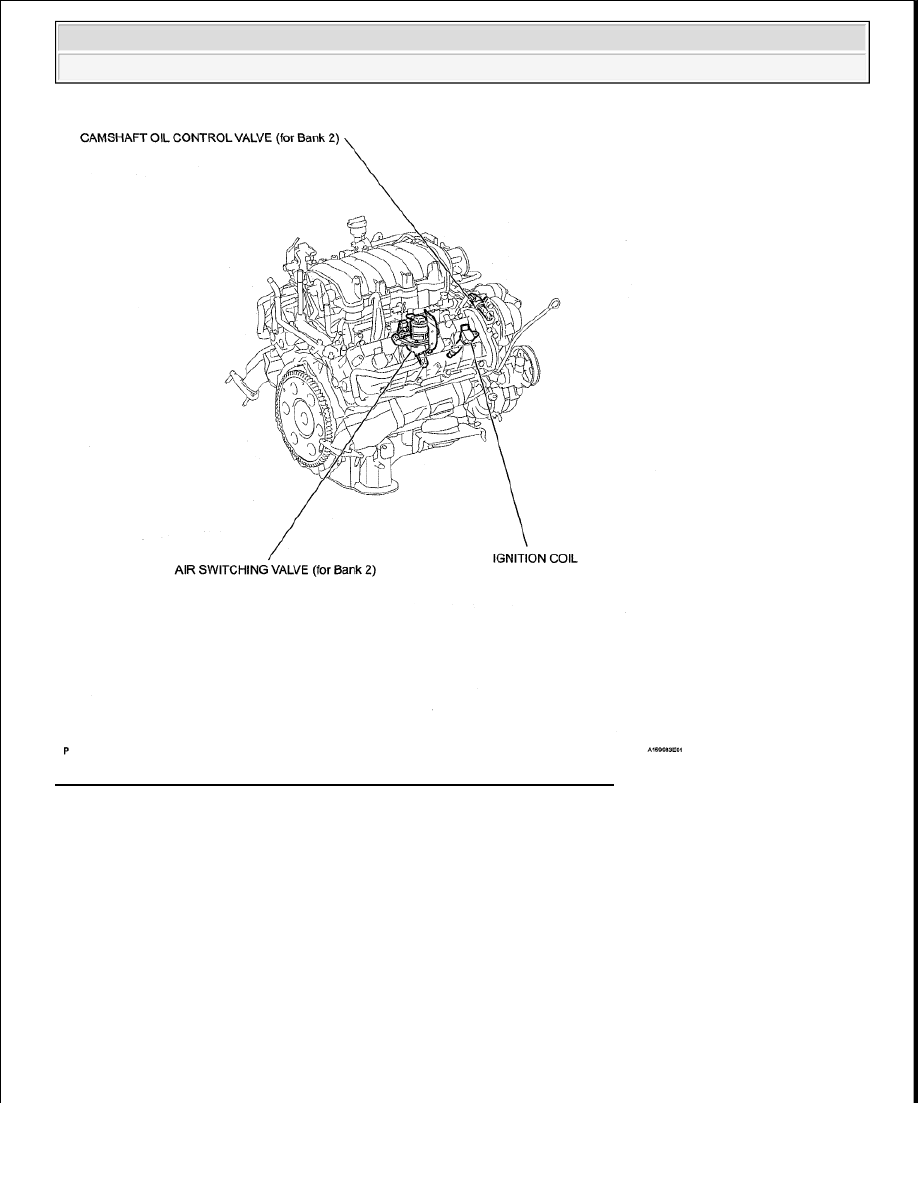

Fig. 4: Identifying Engine Control System Components Location (4 Of 5)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra





























Fig. 5: Identifying Engine Control System Components Location (5 Of 5)

SYSTEM DIAGRAM



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra

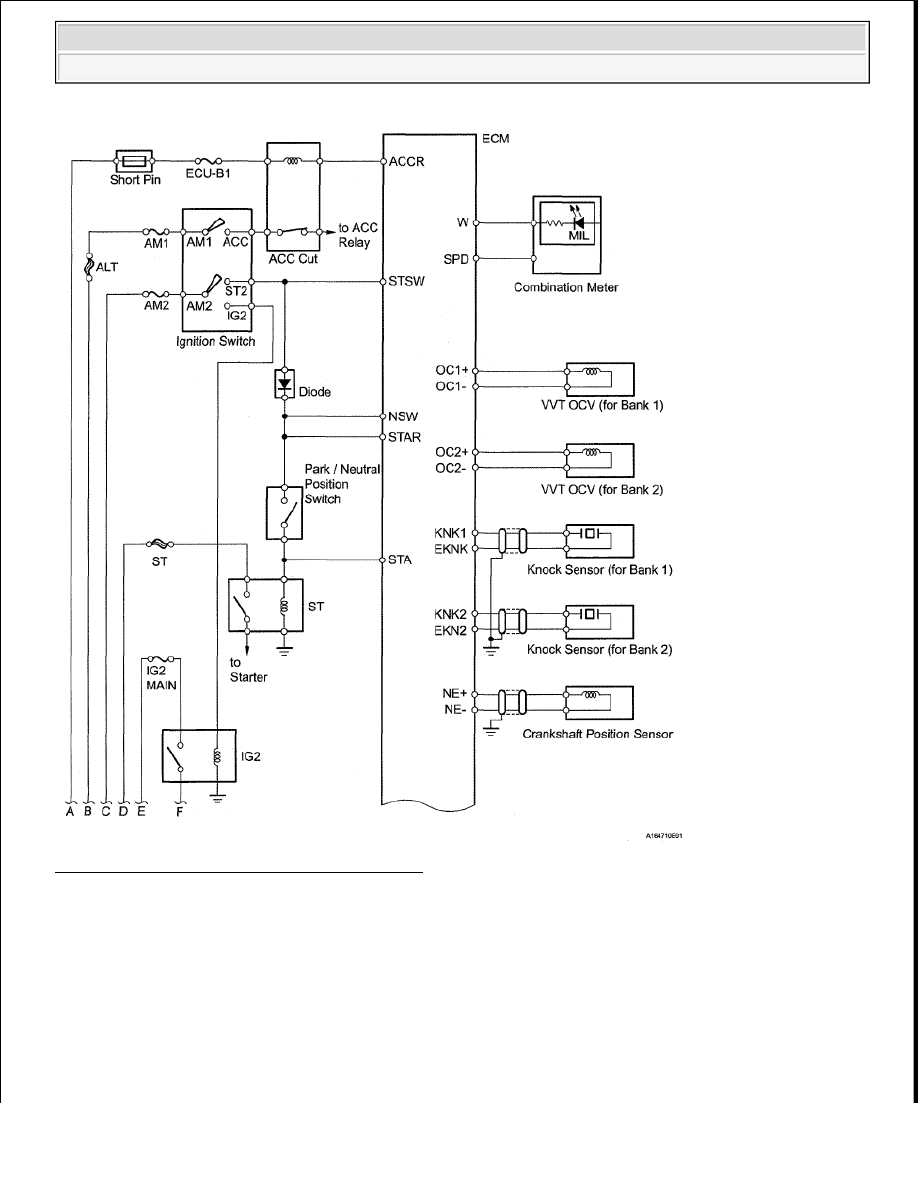

Fig. 6: Engine Control System Diagram (1 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra
