Fig. 355: Identifying Knock Sensor Replacement Components With Torque Specification (3 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra































Fig. 356: Identifying Knock Sensor Replacement Components With Torque Specification (4 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra































Fig. 357: Identifying Knock Sensor Replacement Components With Torque Specification (5 Of 6)



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra

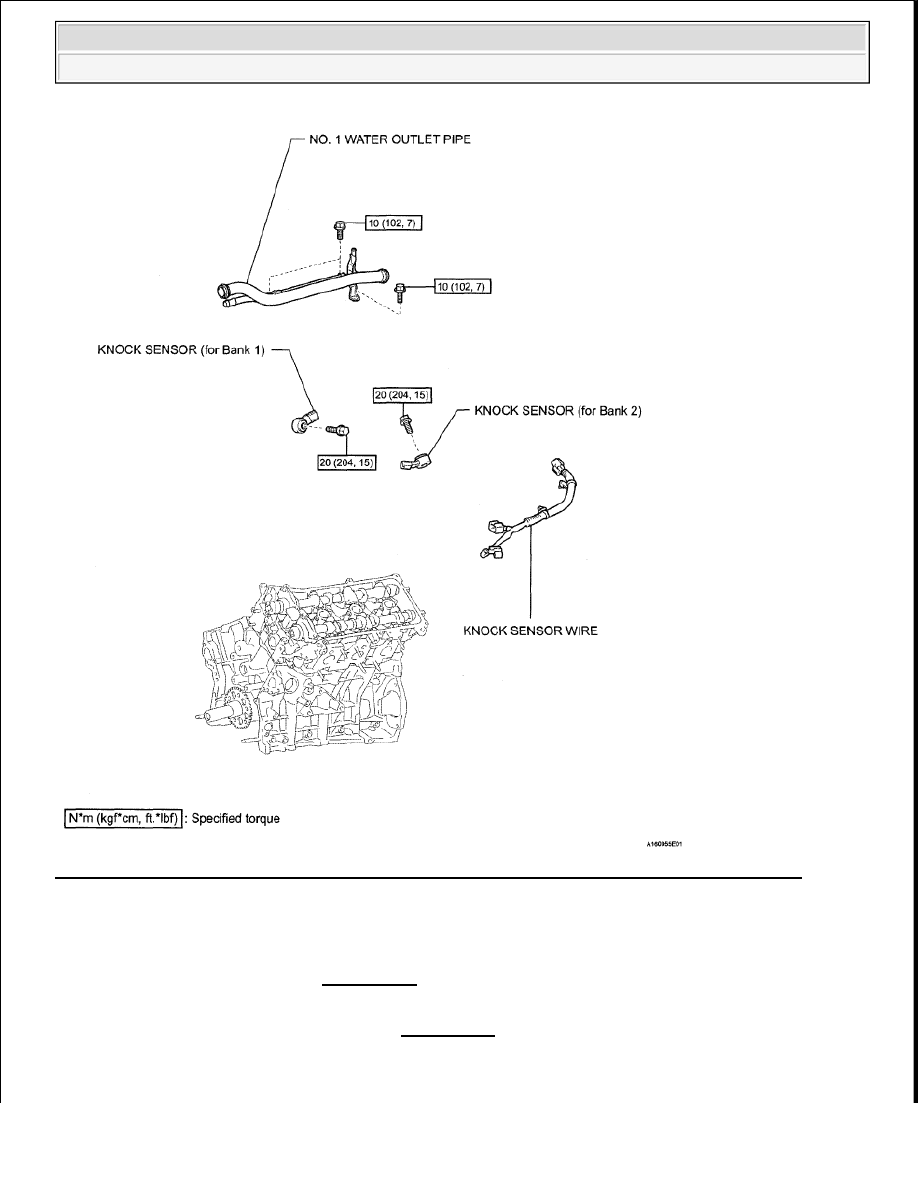

Fig. 358: Identifying Knock Sensor Replacement Components With Torque Specification (6 Of 6)

REMOVAL

1. REMOVE ENGINE ASSEMBLY

a. Remove the engine (see REMOVAL ).

2. REMOVE CYLINDER HEAD SUB-ASSEMBLY RH (for Bank 1)

a. Remove the cylinder head RH (see REMOVAL ).

3. REMOVE NO. 1 WATER OUTLET PIPE

a. Remove the 4 wire harness clamps [A].
