REMOVAL

1. REMOVE BACK PANEL TRIM LH (See REMOVAL )

2. REMOVE BACK PANEL TRIM RH (See REMOVAL )

3. REMOVE REAR DOOR SCUFF PLATE LH (See REMOVAL )

4. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH

5. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH (See REMOVAL )

6. REMOVE VOLTAGE INVERTER ASSEMBLY

a. Remove the 2 bolts.

b. Disconnect the voltage inverter connector and removal the voltage inverter.

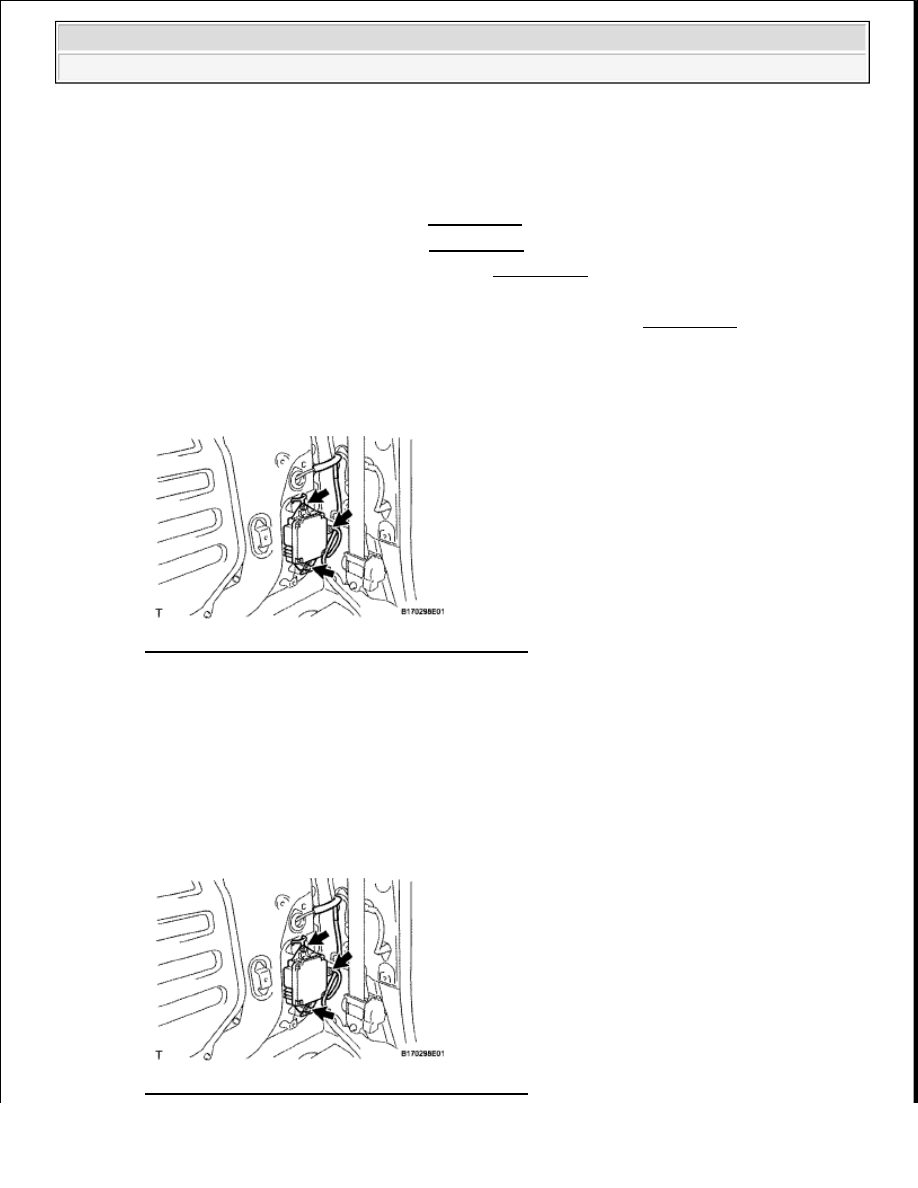

Fig. 2: Locating Voltage Inverter Connector Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL VOLTAGE INVERTER ASSEMBLY

a. Connect the voltage inverter connector.

b. Install the voltage inverter with the 2 bolts.

Torque: 7.5 N*m (76 kgf*cm, 66 in.*lbf)

Fig. 3: Locating Voltage Inverter Connector Bolts



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra





























Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH (See INSTALLATION )

3. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH

4. INSTALL REAR DOOR SCUFF PLATE LH (See INSTALLATION )

5. INSTALL BACK PANEL TRIM LH (See INSTALLATION )

6. INSTALL BACK PANEL TRIM RH (See INSTALLATION )

CIGARETTE LIGHTER ASSEMBLY (FOR COLUMN SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra

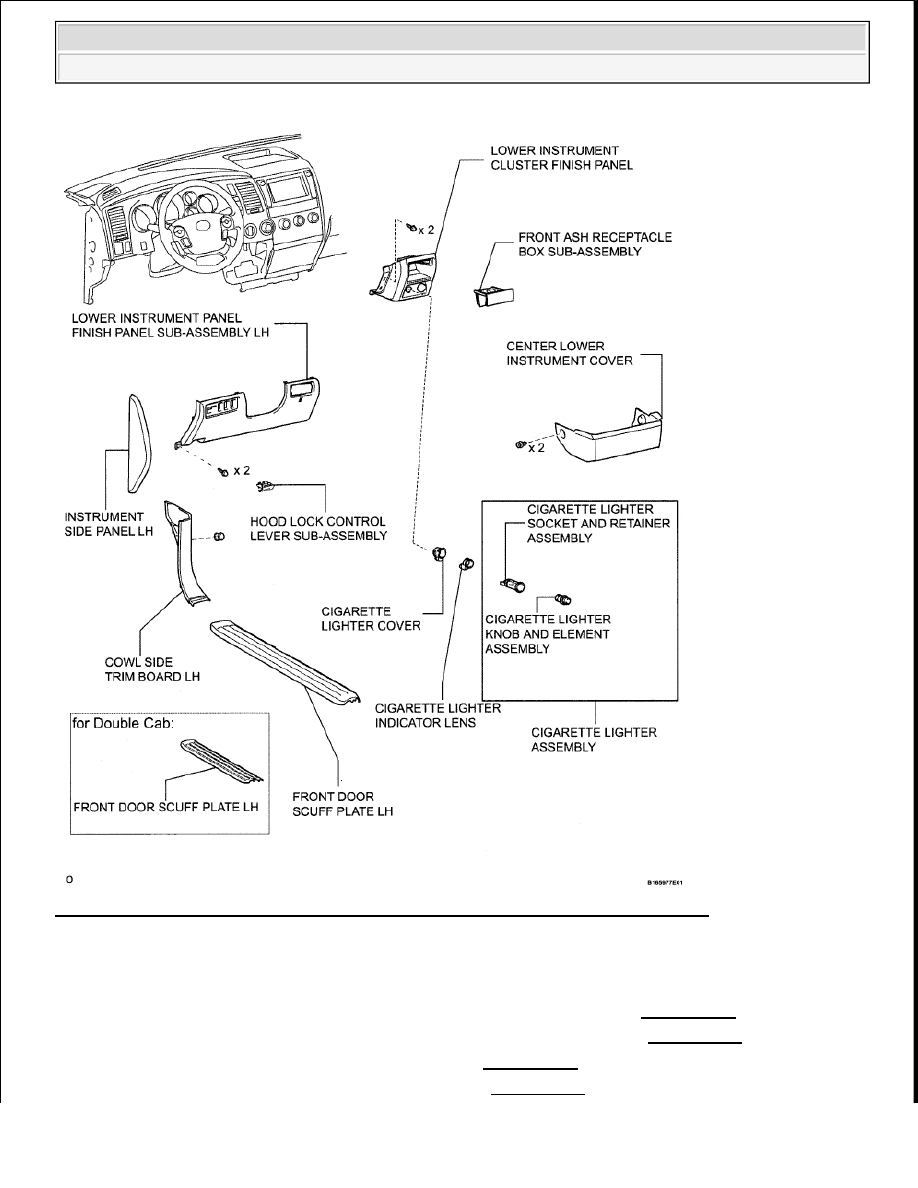

Fig. 4: Identifying Cigarette Lighter Assembly Components (For Column Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab) (See REMOVAL )

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra





























5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. CENTER LOWER INSTRUMENT COVER (See REMOVAL )

7. REMOVE FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

8. REMOVE LOWER INSTRUMENT CLUSTER FINISH PANEL (See REMOVAL )

9. REMOVE CIGARETTE LIGHTER COVER

a. Remove the cigarette lighter cover.

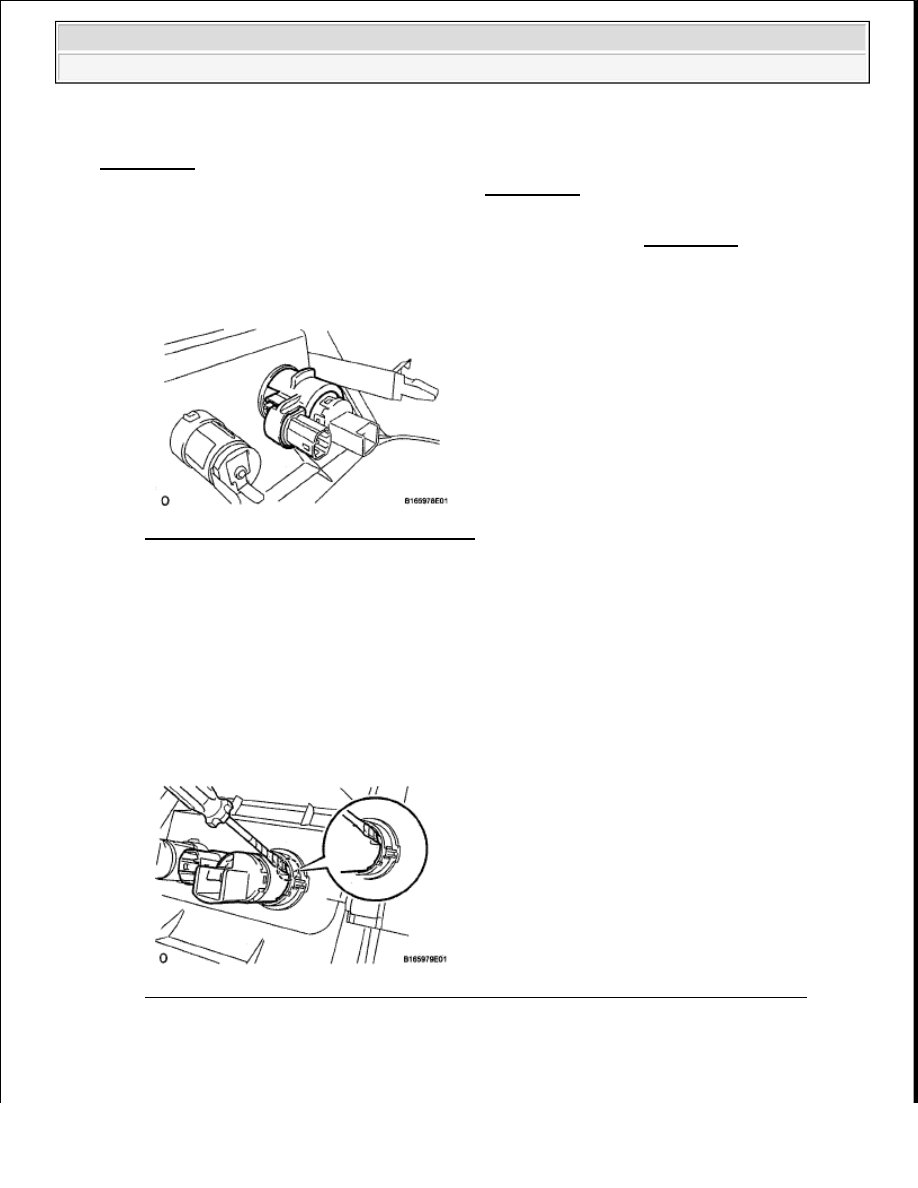

Fig. 5: Identifying Cigarette Lighter Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE CIGARETTE LIGHTER ASSEMBLY

a. Remove the cigarette lighter knob and element.

b. Using a screwdriver, detach the claw and remove the cigarette lighter socket and retainer assembly

from the lower instrument cluster finish panel.

HINT:

Tape the screwdriver tip before use.

Fig. 6: Removing Cigarette Lighter Socket And Retainer Assembly Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE CIGARETTE LIGHTER INDICATOR LENS

a. Detach the 2 claws and remove the cigarette lighter indicator lens.
