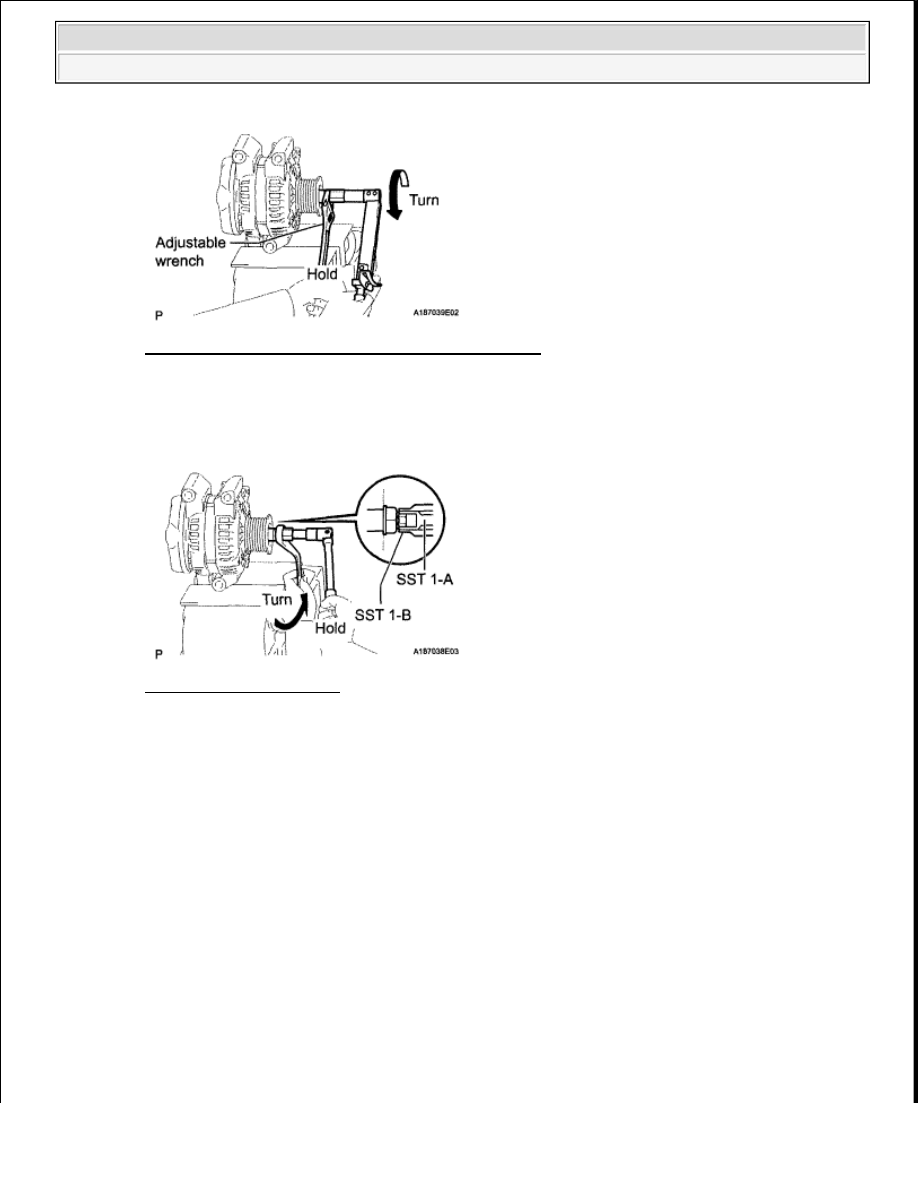

Fig. 40: Tightening Pulley Nut By Turning SST 1-A
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the generator from SST 2.

g. Turn SST 1-B, and remove SST 1-A and B.

Fig. 41: Turning SST 1-B
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Turn the pulley and check that the pulley moves smoothly.

INSTALLATION

1. INSTALL GENERATOR ASSEMBLY

a. Install the generator with the 3 bolts and nut.

Torque: 43 N*m (439 kgf*cm, 32 ft.*lbf)



2009 Toyota Tundra

2009 ELECTRICAL Charging (3UR-FBE) - Tundra

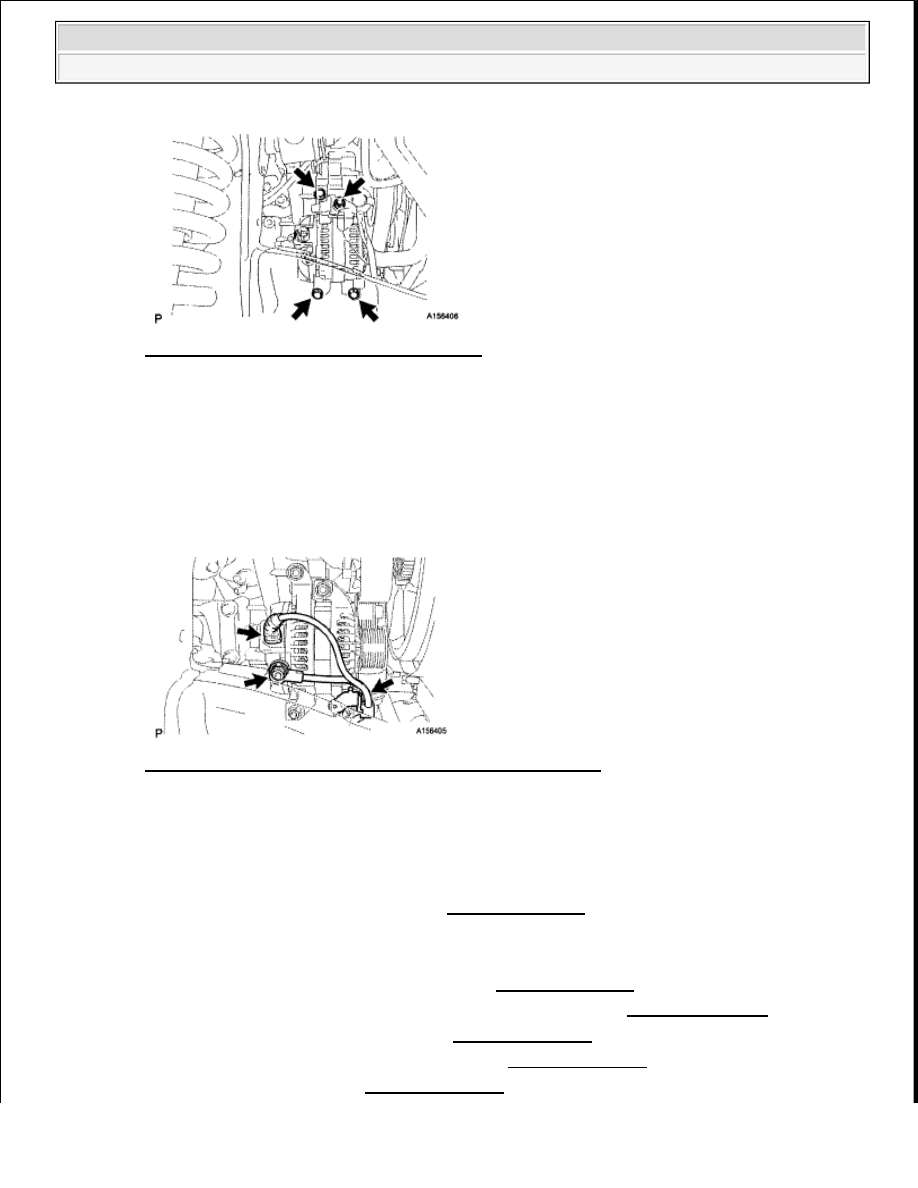

Fig. 42: Locating Generator Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the generator connector.

c. Connect the generator wire with the nut.

Torque: 9.8 N*m (100 kgf*cm, 87 in.*lbf)

d. Install the terminal cap.

Fig. 43: Locating Generator Connector, Wire And Cap Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the harness bracket to the generator with the bolt.

Torque: 31 N*m (316 kgf*cm, 23 ft.*lbf)

2. CONNECT VANE PUMP ASSEMBLY (See INSTALLATION )

3. INSTALL FRONT FENDER APRON SEAL RH

a. Install the apron seal with the 5 clips.

4. INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

5. INSTALL NO. 1 ENGINE UNDER COVER SUB-ASSEMBLY (See REPLACEMENT )

6. INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

7. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

8. INSTALL V-BANK COVER (See INSTALLATION )



2009 Toyota Tundra

2009 ELECTRICAL Charging (3UR-FBE) - Tundra































9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

When disconnecting the cable, some systems need to be initialized after
the cable is reconnected (See INITIALIZATION ).



2009 Toyota Tundra

2009 ELECTRICAL Charging (3UR-FBE) - Tundra































2009 ELECTRICAL

Charging (3UR-FE) - Tundra

CHARGING SYSTEM

PRECAUTION

1. PRECAUTION

a. Check that the battery cables are connected to the correct terminals.

b. Disconnect the battery cables when the battery is given a quick charge.

c. Do not perform tests with a high voltage insulation resistance tester.

d. Never disconnect the battery while the engine is running.

e. Check that the charging cable nut is securely installed to terminal B of the generator and the fuse

box.

PARTS LOCATION
