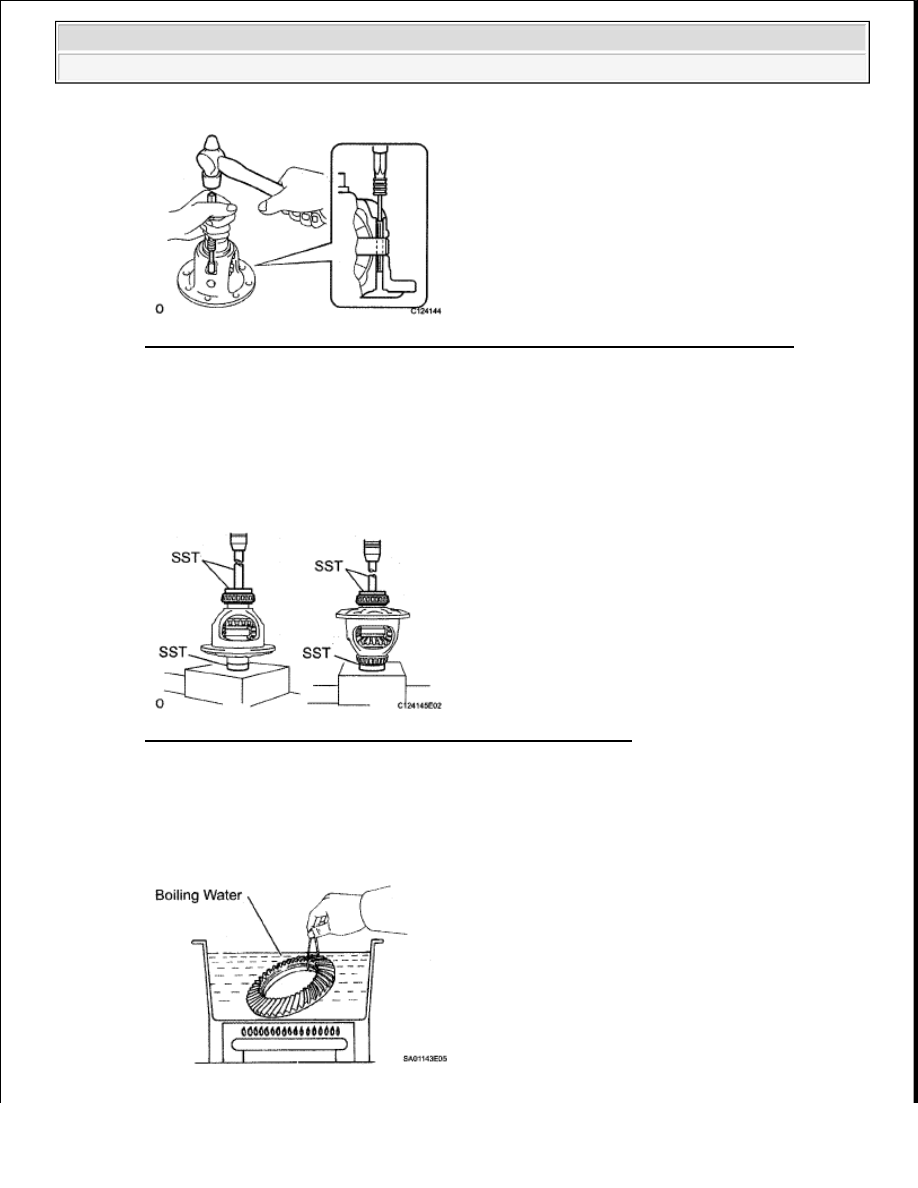

Fig. 135: Tapping Straight Pin Through Holes In Differential Case And Pinion Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Using a chisel and hammer, stake the outside of the differential case pin hole.

4. INSTALL REAR DIFFERENTIAL CASE BEARING

a. Using SST and a press, press in the 2 bearings.

SST 09950-60010 (09951-00500, 09951-00630), 09950-70010 (09951 -07150)

Fig. 136: Pressing In Rear Differential Case Bearing Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL DIFFERENTIAL RING GEAR

a. Clean the contact surfaces of the differential case and ring gear.

b. Heat the ring gear to approximately 100°C (212°F) in boiling water.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































Fig. 137: Heating Ring Gear To Approximately 100°C (212°F) In Boiling Water
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Carefully take the ring gear out of the boiling water.

d. After the moisture on the ring gear has completely evaporated, quickly set the ring gear onto the

differential case.

HINT:

Align the matchmarks on the ring gear and differential case.

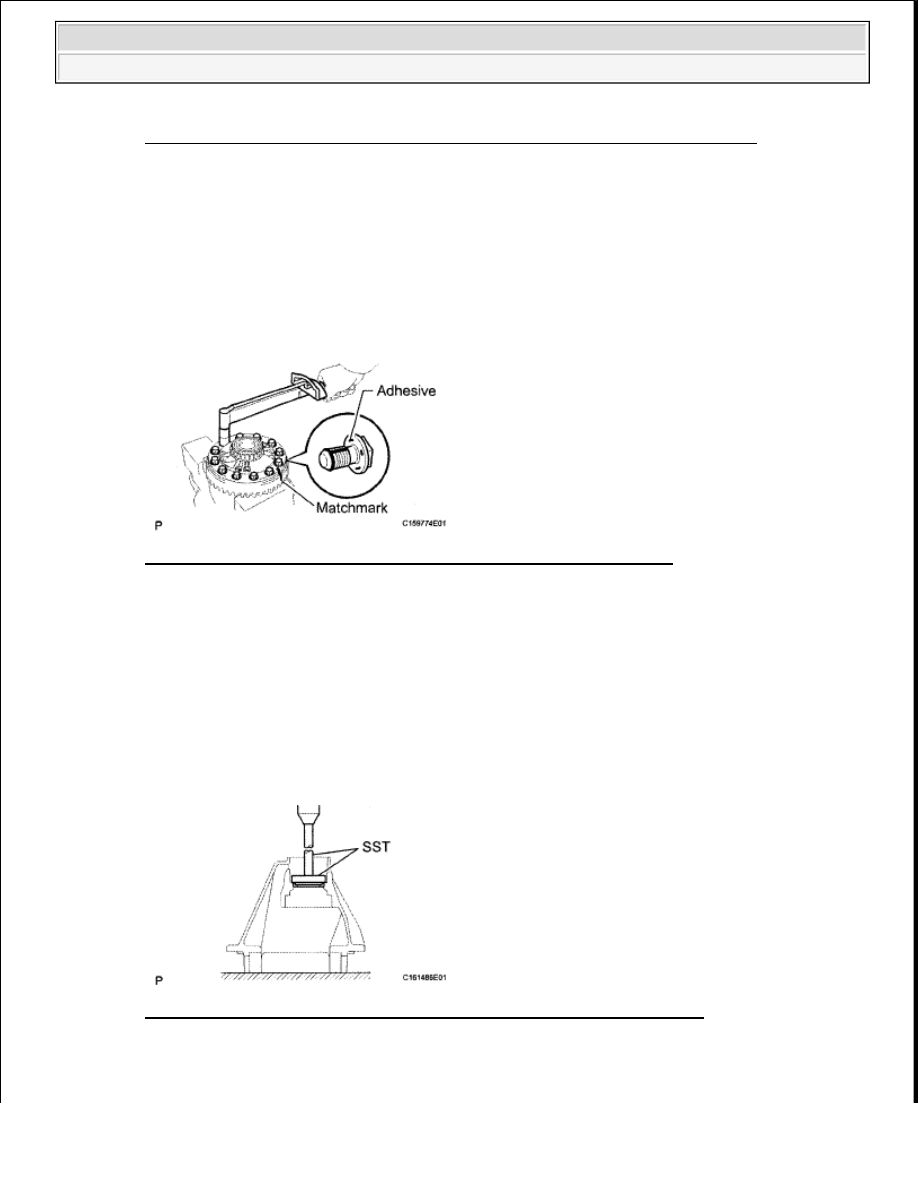

Fig. 138: Aligning Matchmarks On Ring Gear And Differential Case
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. After the ring gear cools down sufficiently, apply adhesive to the bolts and install them.

Adhesive: Toyota Genuine Adhesive 1360K, Three Bond 1360K or equivalent

Torque: 197 N*m (2008 kgf*cm, 145 ft.*lbf)

6. INSTALL DIFFERENTIAL OIL STORAGE RING

a. Using SST and a press, press in the oil storage ring to the differential carrier.

Fig. 139: Pressing In Oil Storage Ring To Differential Carrier Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SST 09950-70010 (09951 -07150), 09950-60020 (09951-00730)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































7. INSTALL REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

a. Using SST and a press, press in the bearing (outer race).

SST 09950-60020 (09951 -00810), 09950-70010 (09951-07150)

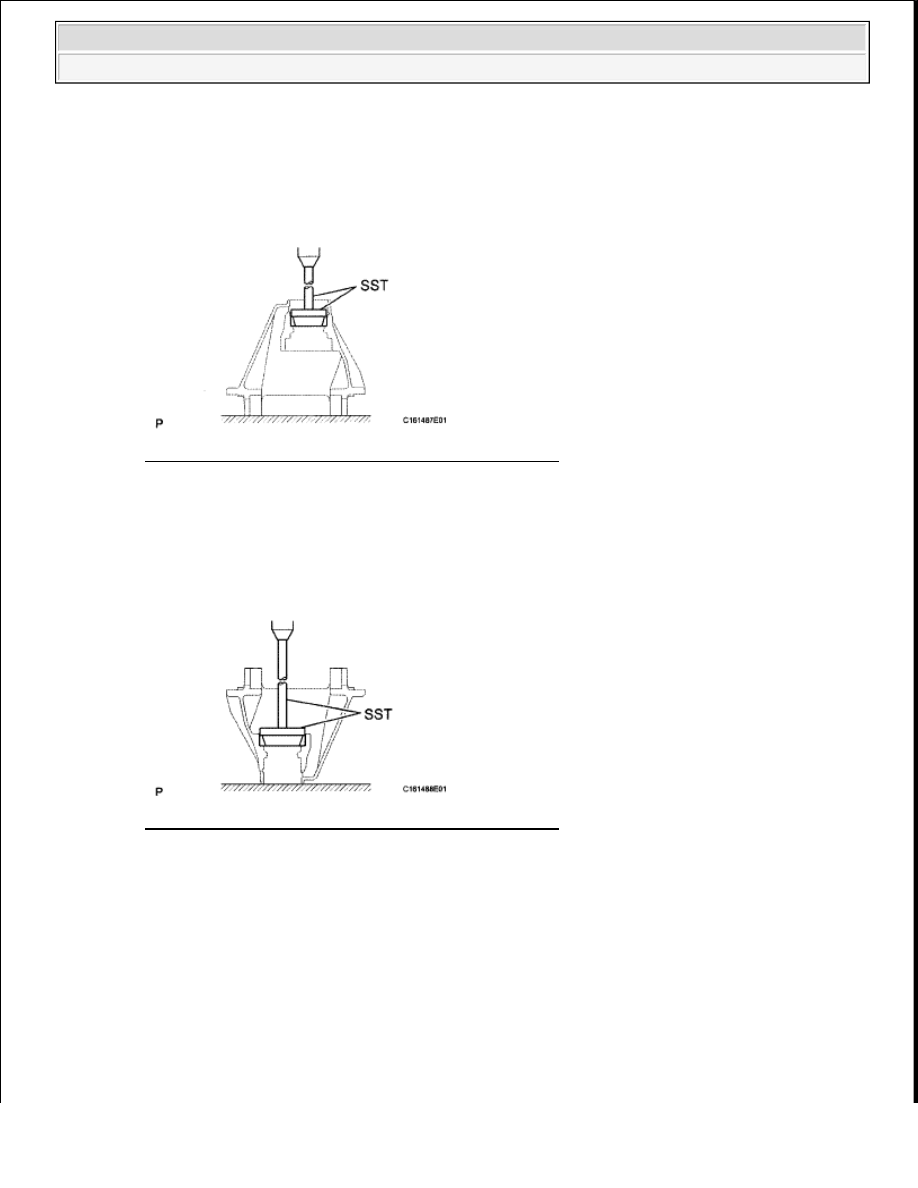

Fig. 140: Pressing In Bearing Using SST (Outer Race)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL REAR DRIVE PINION REAR TAPERED ROLLER BEARING

a. Using SST and a press, press in the bearing (outer race).

SST 09950-60020 (09951-01030), 09950-70010 (09951-07360)

Fig. 141: Pressing In Bearing Using SST (Outer Race)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL REAR DRIVE PINION REAR TAPERED ROLLER BEARING

a. Install the plate washer onto the drive pinion.

HINT:

First fit a washer with the same thickness as the removed washer, and then check the tooth contact
pattern. Replace the washer with one of a different thickness if necessary.

b. Using SST and a press, press in the bearing.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































SST 09630-24014 (09620-24051)

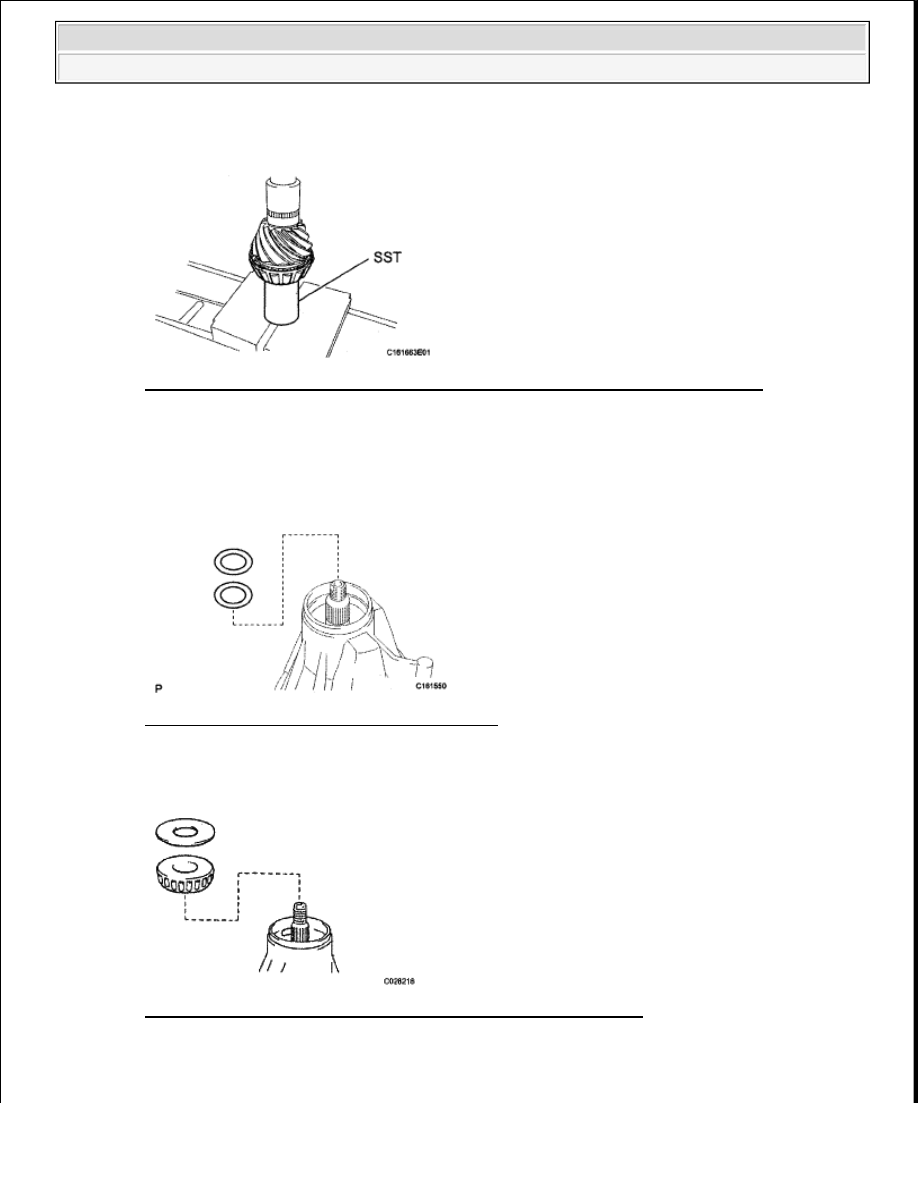

Fig. 142: Pressing In Rear Drive Pinion Rear Tapered Roller Bearing Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD (with Shim Pairing Table)

a. Install the bearing spacer onto the drive pinion.

b. Install the 2 preload adjusting shims.

Fig. 143: Identifying Preload Adjusting Shims
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the front bearing (inner race) and oil slinger.

Fig. 144: Identifying Drive Pinion Front Bearing And Oil Slinger
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra
