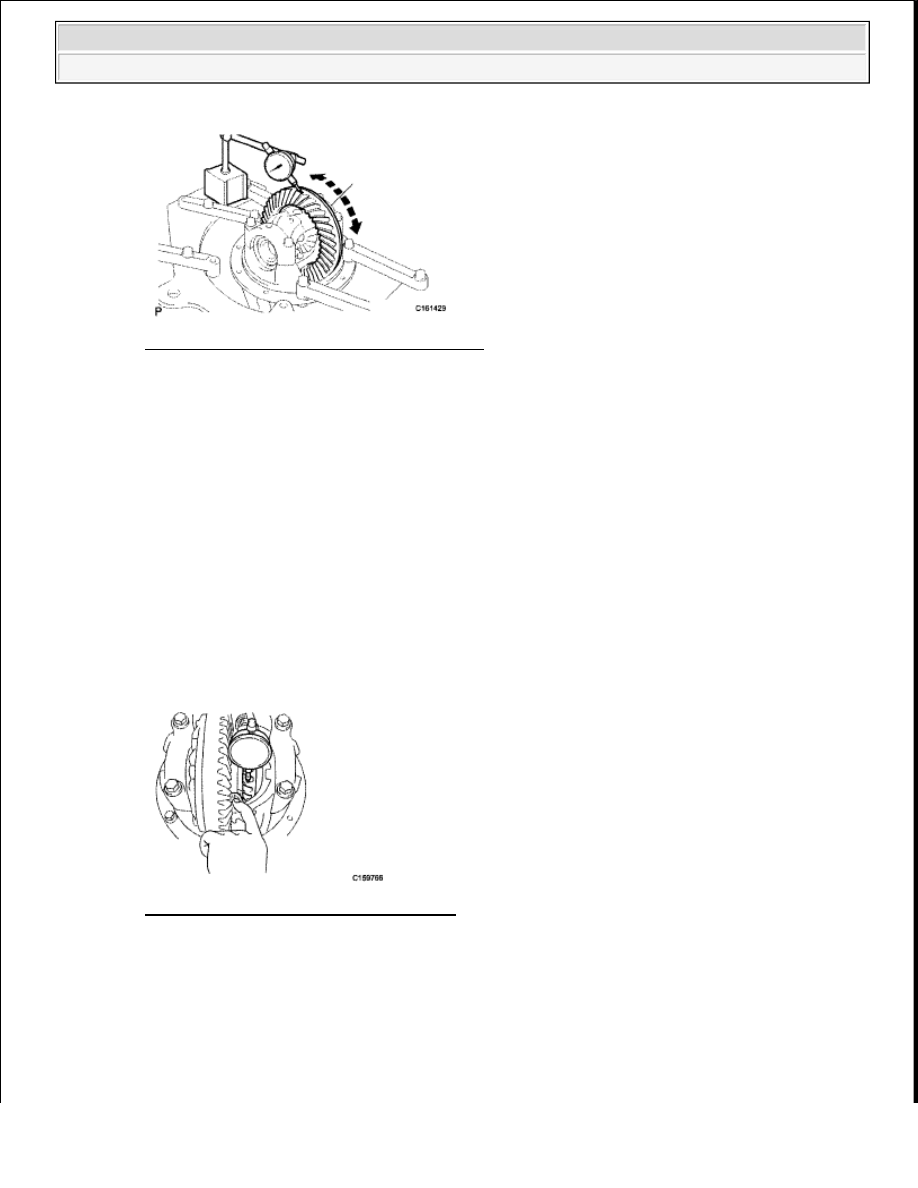

Fig. 109: Measuring Backlash Of Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Measure at 3 or more positions around the circumference of the ring gear.

If the backlash is not within the specification, adjust or repair the side bearing preload as necessary.

4. INSPECT DIFFERENTIAL SIDE GEAR BACKLASH

a. Using a dial indicator, measure the side gear backlash while holding one pinion gear toward the

case.

Standard backlash: 0.15 mm (0.00591 in.) or less

If the backlash is not within the specification, replace the side gear thrust washer with one of a
different thickness.

Fig. 110: Measuring Side Gear Backlash
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD

a. Using a torque wrench, measure the preload of the backlash between the drive pinion and ring gear.

Standard drive pinion preload (at starting): 1.62 to 2.25 N*m (17 to 22 kgf*cm, 15 to 19
in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































If necessary, disassemble and inspect the differential.

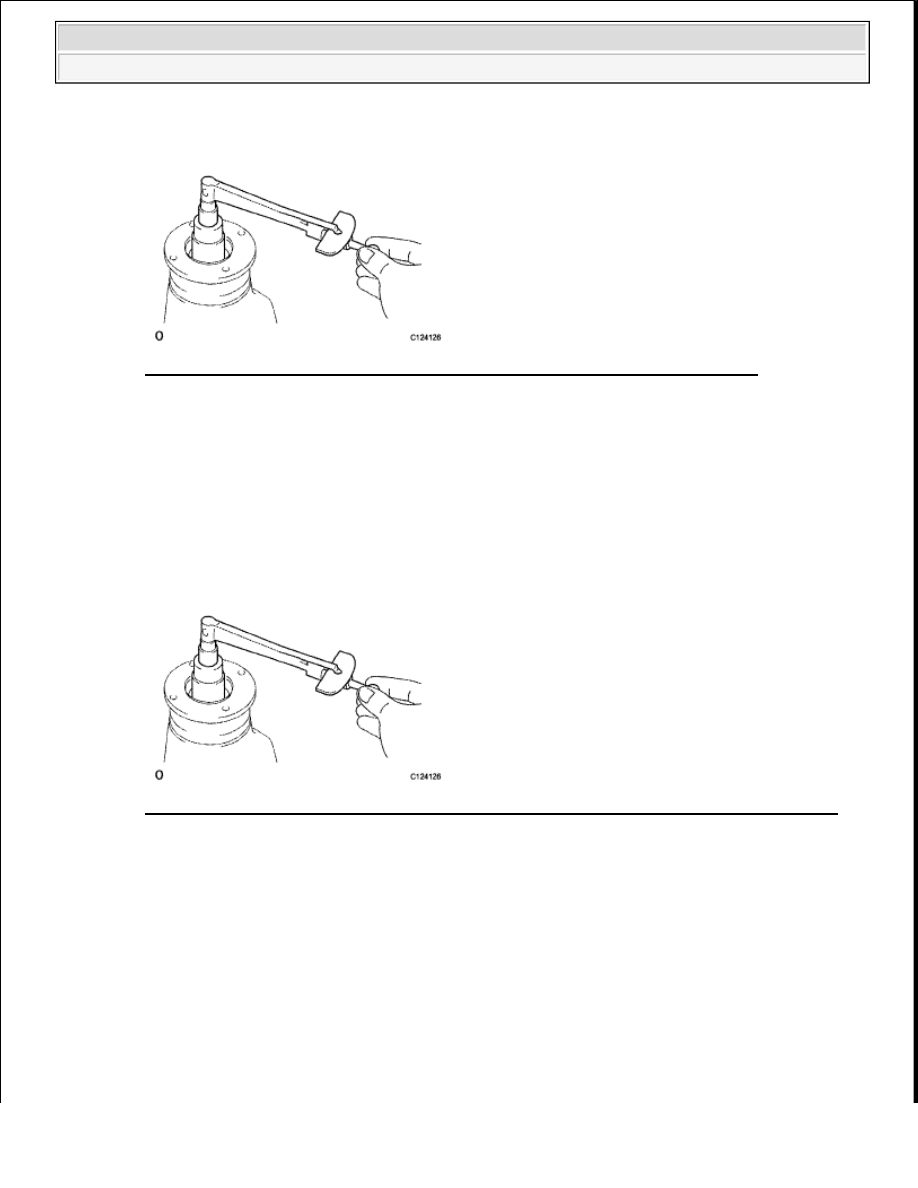

Fig. 111: Measuring Preload Of Backlash Between Drive Pinion And Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSPECT TOTAL PRELOAD

a. Using a torque wrench, measure the total preload with the teeth of the drive pinion and ring gear in

contact.

Standard total preload (at starting): Standard drive pinion preload plus 0.19 to 0.38 N*m (2
to 3 kgf*cm, 2 to 3 in.*lbf)

If necessary, disassemble and inspect the differential.

Fig. 112: Measuring Total Preload With Teeth Of Drive Pinion And Ring Gear In Contact
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE REAR DRIVE PINION NUT

a. Using SST and a hammer, unstake the nut.

SST 09930-00010



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































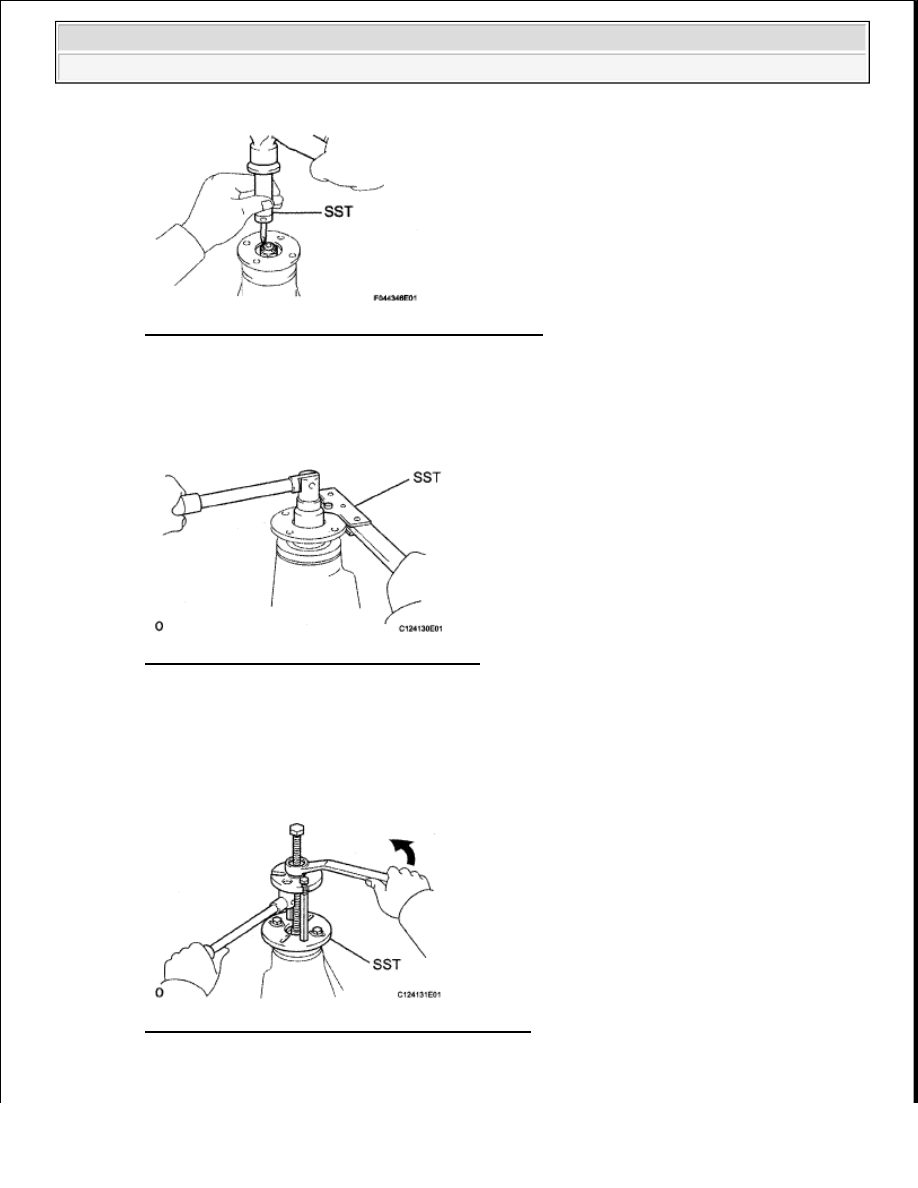

Fig. 113: Unstake Rear Drive Pinion Nut Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST to hold the companion flange, remove the nut.

SST 09330-00021 (09330-00030)

Fig. 114: Identifying Rear Drive Pinion Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

a. Using SST, remove the companion flange.

SST 09950-30012 (09951 -03010, 09953-03010, 09954-03010, 09955-03030, 09956-03030)

Fig. 115: Removing Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE REAR DIFFERENTIAL CARRIER OIL SEAL



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































a. Using SST, remove the oil seal.

SST 09308-10010

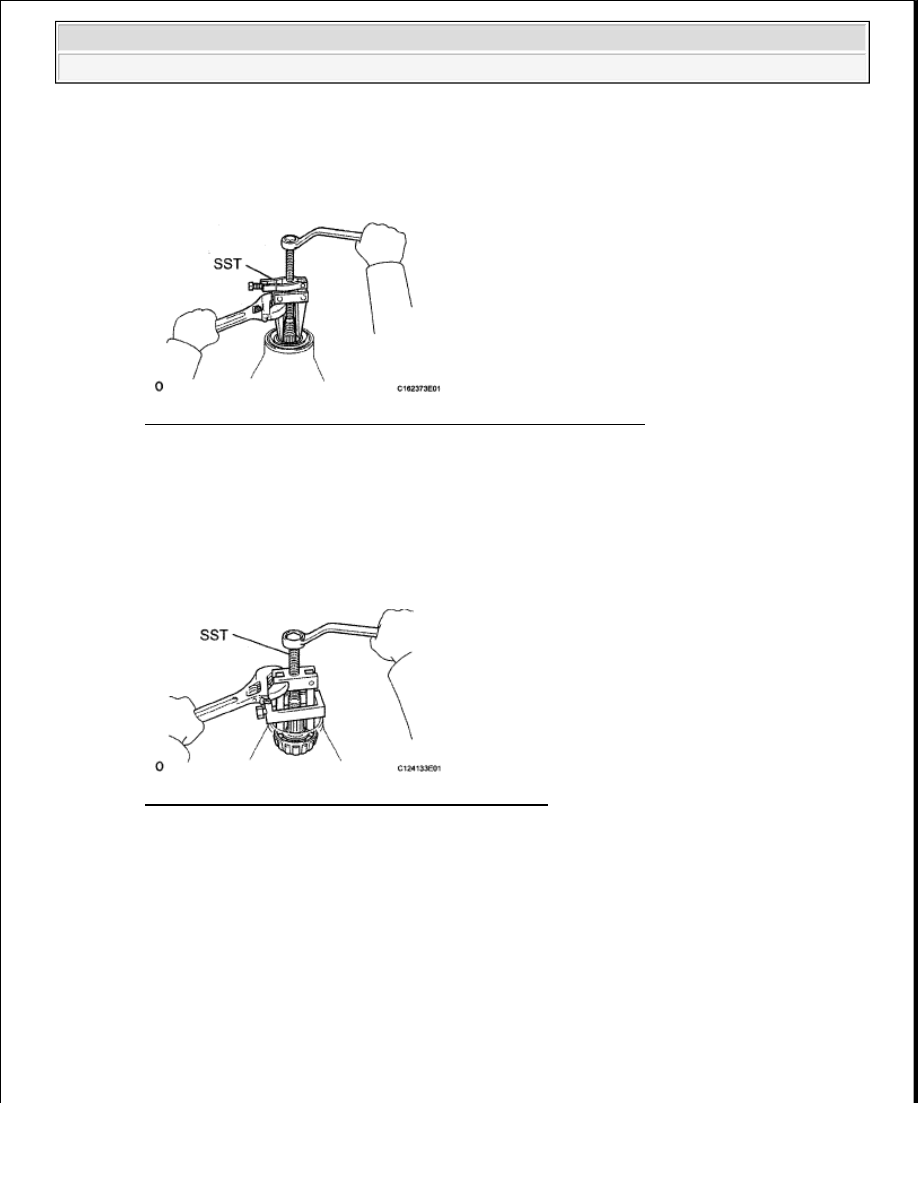

Fig. 116: Removing Rear Differential Carrier Oil Seal Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE REAR DIFFERENTIAL DRIVE PINION OIL SLINGER

11. REMOVE REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

a. Using SST, remove the bearing (inner race).

SST 09556-22010

Fig. 117: Removing Bearing Using SST (Inner Race)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 preload adjusting shims.

12. REMOVE REAR DIFFERENTIAL CASE ASSEMBLY

a. Place matchmarks on the bearing cap and differential carrier.
