3. REMOVE REAR DRIVE PINION NUT

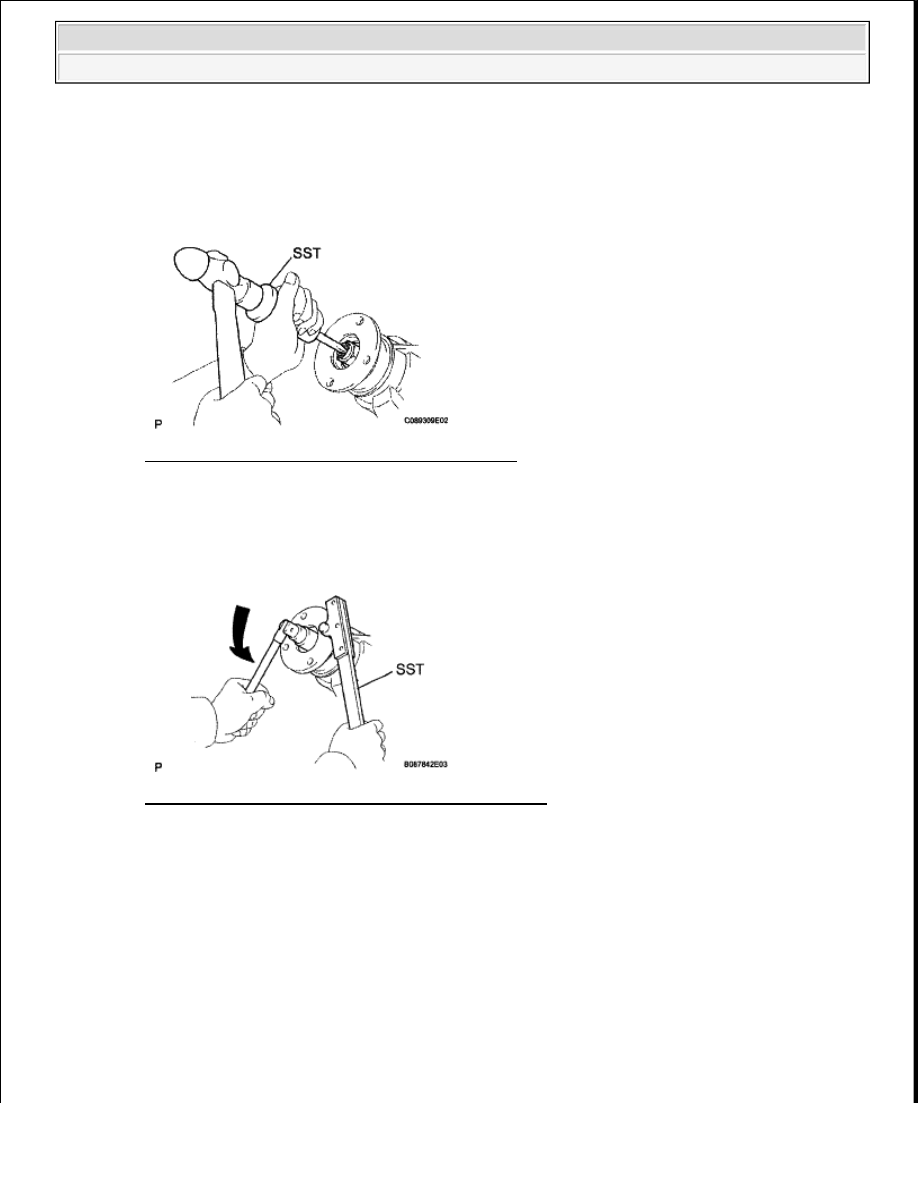

a. Using SST and a hammer, loosen the staked part of the nut.

SST 09930-00010

Fig. 3: Loosening Staked Part Of Nut Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST to hold the companion flange, remove the nut.

SST 09330-00021 (09330-00030)

Fig. 4: Removing Companion Flange Nut Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

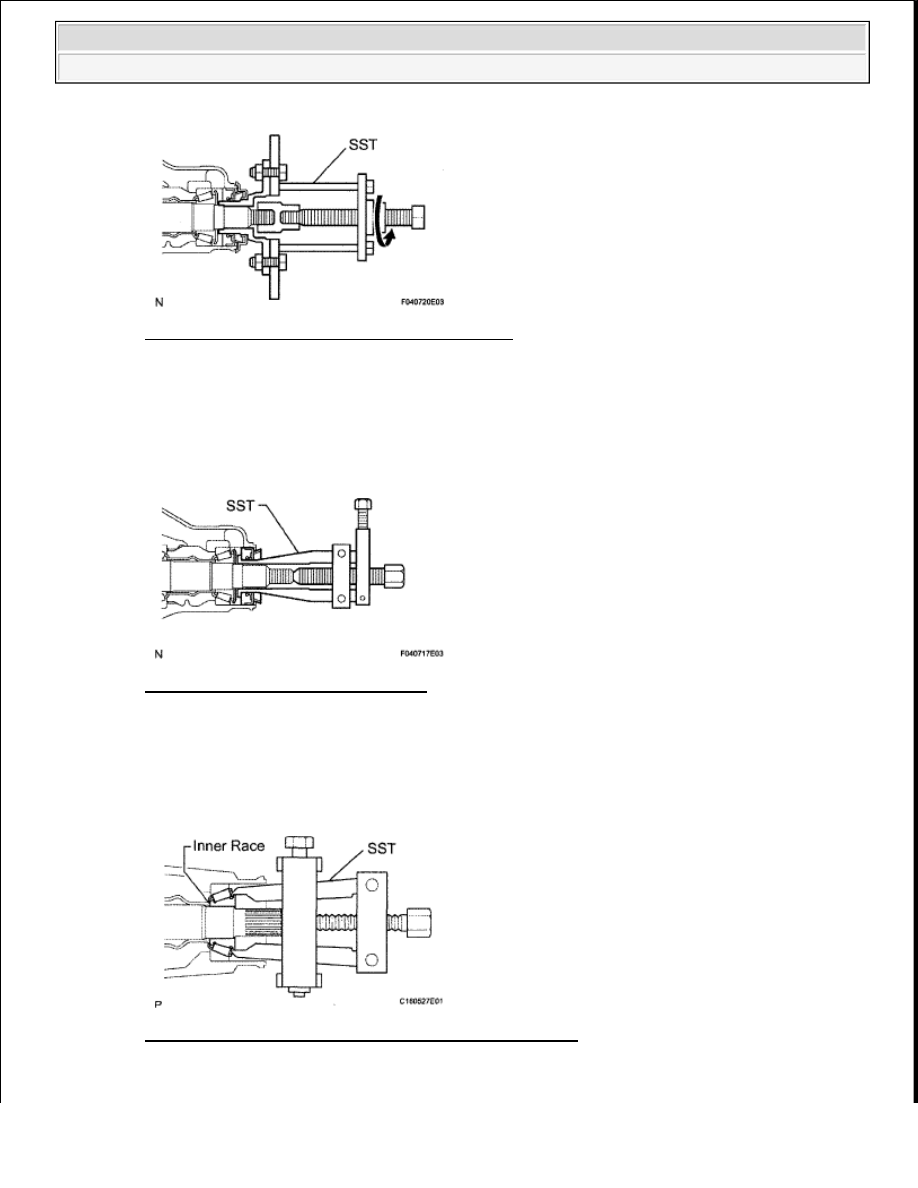

a. Using SST, remove the companion flange.

SST 09950-30012 (09951 -03010, 09953-03010, 09954-03010, 09955-03030, 09956-03050)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra





























Fig. 5: Removing Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE REAR DIFFERENTIAL CARRIER OIL SEAL

a. Using SST, remove the oil seal.

SST 09308-10010

Fig. 6: Removing Oil Seal Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE REAR DIFFERENTIAL DRIVE PINION OIL SLINGER

7. REMOVE REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

a. Using SST, remove the front bearing (inner race).

Fig. 7: Removing Front Bearing (Inner Race) Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra





























SST 09556-22010

b. Using SST, remove the bearing (outer race).

SST 09308-00010

Fig. 8: Removing Bearing (Outer Race) Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE REAR DIFFERENTIAL DRIVE PINION BEARING SPACER

9. INSTALL REAR DIFFERENTIAL DRIVE PINION BEARING SPACER

a. Install a new bearing spacer.

10. INSTALL REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

a. Using SST and a hammer, tap in the bearing (outer race).

SST 09316-60011 (09316-00011,09316-00021)

Fig. 9: Tapping In Bearing (Outer Race) Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST and the companion flange, install the bearing (inner race). Then remove the companion

flange.

SST 09950-30012 (09951-03010, 09953-03010, 09954-03010, 09955-03030, 09956-03050)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra





























Fig. 10: Removing Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL REAR DIFFERENTIAL DRIVE PINION OIL SLINGER

12. INSTALL REAR DIFFERENTIAL CARRIER OIL SEAL

a. Using SST and a plastic-faced hammer, tap in a new oil seal until its surface is flush with the

differential carrier end.

SST 09316-12010,09649-17010

Standard oil seal depth: 0.05 to 0.95 mm (0.0197 to 0.0374 in.)

Fig. 11: Tapping In Oil Seal Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Connect 2 SST with vinyl tape.

b. Coat the lip of the oil seal with MP grease.

13. INSTALL REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

a. Place the companion flange on the drive pinion.

b. Coat the threads of a new nut with hypoid gear oil.

c. Using SST to hold the companion flange, tighten the nut.

SST 09330-00021 (09330-00030)
