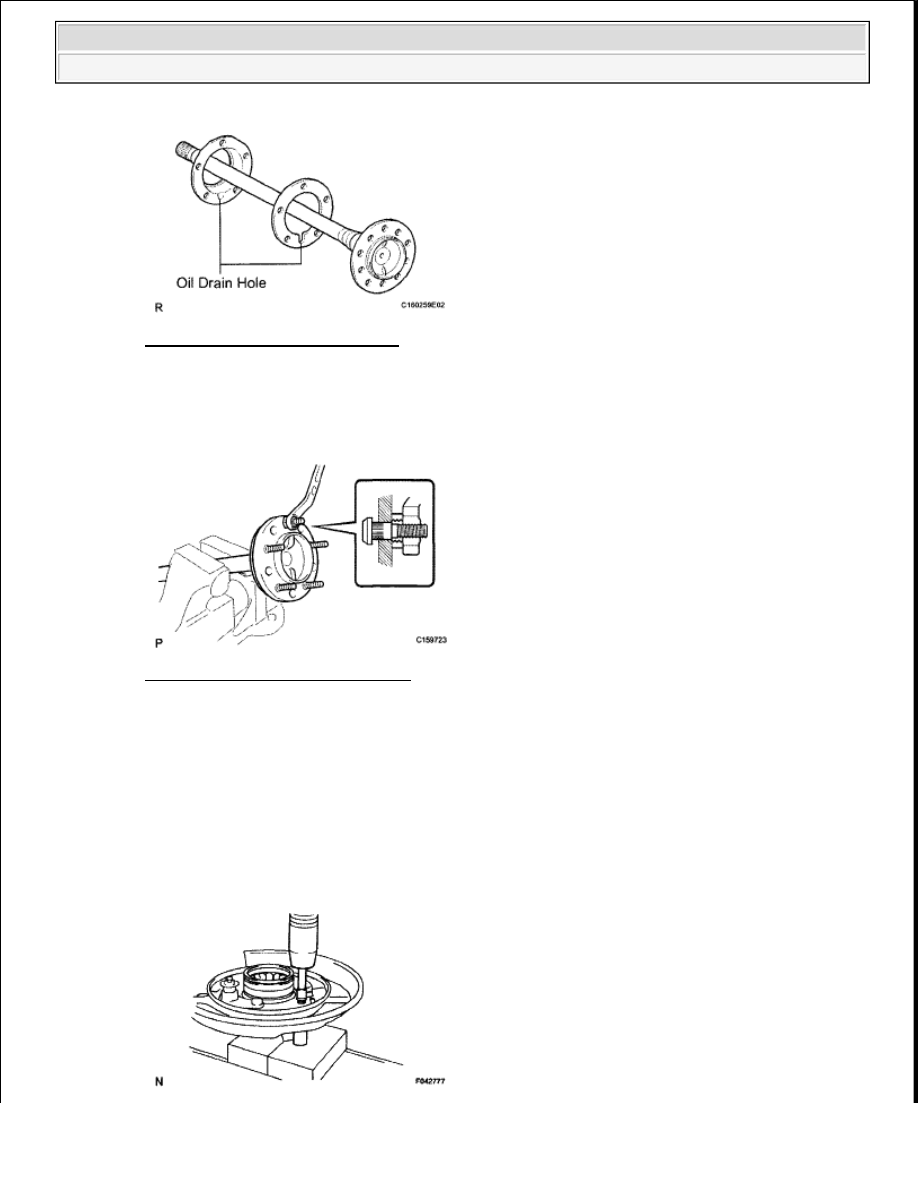

Fig. 54: Aligning Oil Drain Holes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Temporarily install a washer and nut to 5 new hub bolts as shown in the illustration.

c. Install the hub bolts by tightening each nut.

Fig. 55: Tightening Axle Hub Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Removed the washer and nut from each hub bolt.

2. INSTALL REAR AXLE HUB AND BEARING ASSEMBLY

a. Position the parking brake plate on a new rear axle hub and bearing.

b. Using 2 socket wrenches and a press, press in the 4 housing bolts.

NOTE:

Make sure to securely fit the bearing to the parking brake plate.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































Fig. 56: Removing Housing Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL REAR AXLE SHAFT

a. Install the washer and a new retainer to the axle hub as shown in the illustration.

b. Using SST and a press, press in the rear axle shaft.

SST 09631-12090, 09726-40010, 09951-01100

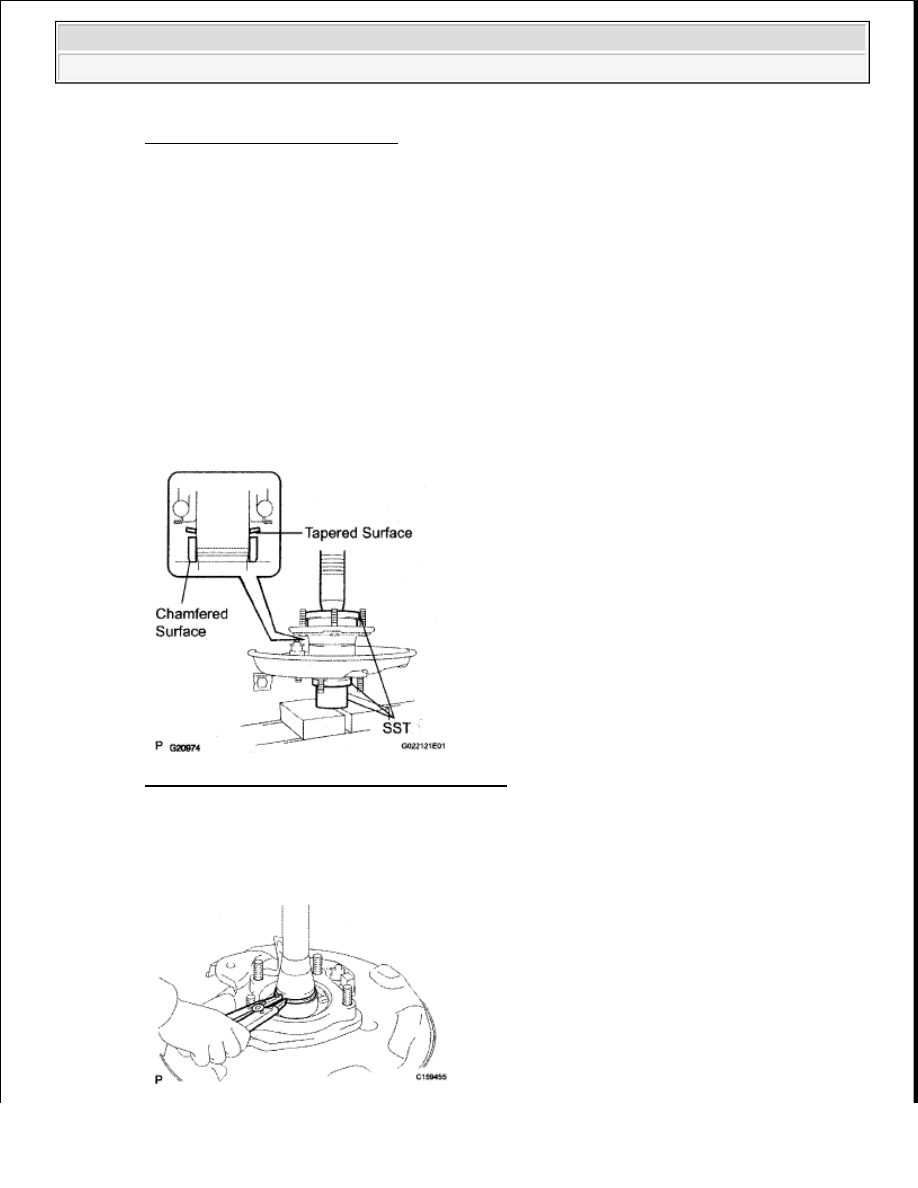

Fig. 57: Pressing In Rear Axle Shaft Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL REAR AXLE SHAFT SNAP RING

a. Using a snap ring expander, install a new snap ring.

NOTE:



Install the washer with its tapered surface facing downward.



Install the retainer with its chamfered surface facing downward.

NOTE:

Make sure to securely fit the bearing to the rear axle shaft.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































Fig. 58: Identifying Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL REAR AXLE SHAFT OIL SEAL

a. Using SST and a hammer, tap in a new oil seal.

SST 09950-60020 (09951-00770), 09950-70010 (09951-07150)

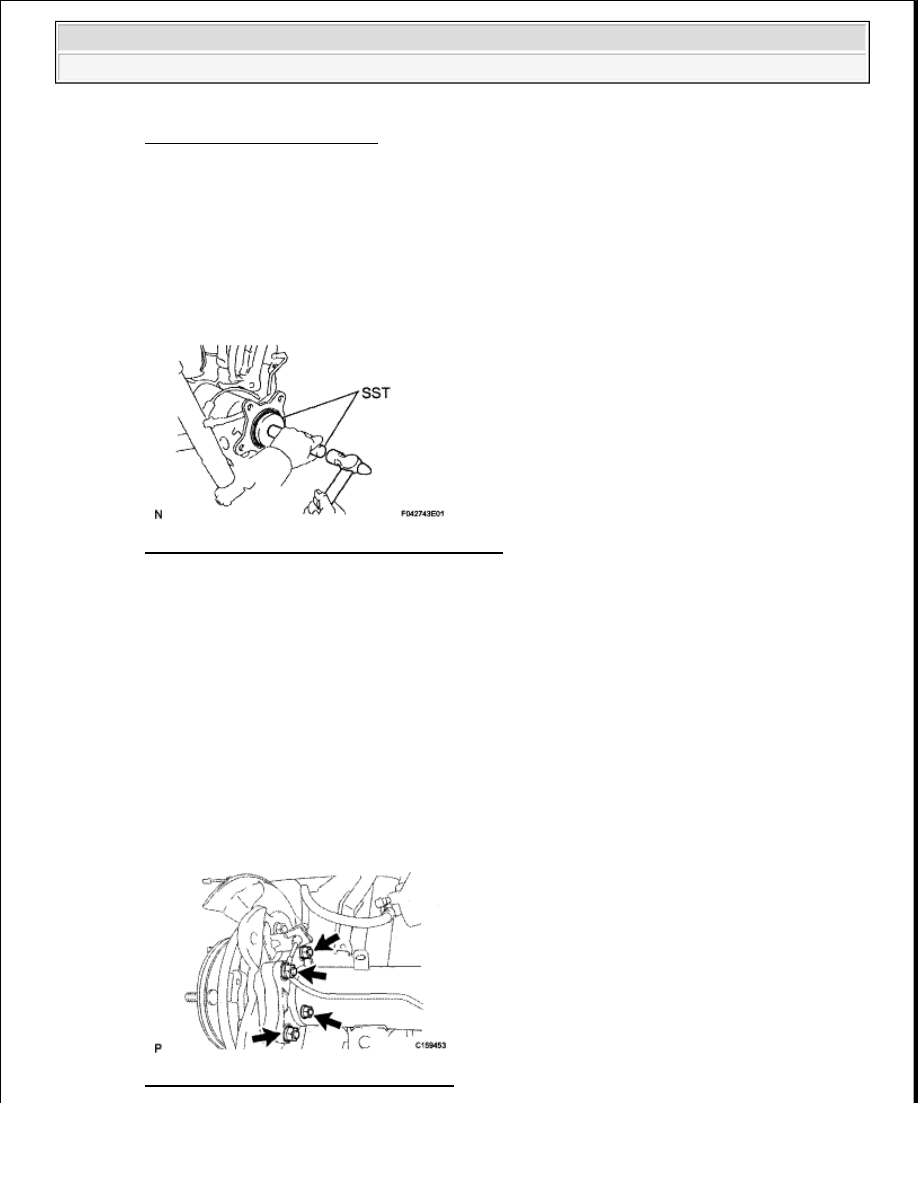

Fig. 59: Tapping Axle Shaft Oil Seal With SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Apply MP grease to the lip of the oil seal.

2. INSTALL REAR AXLE SHAFT

a. Apply MP grease to a new O-ring.

b. Install the O-ring to the axle shaft.

c. Install the rear axle shaft and parking brake plate with the 4 nuts.

Torque: 60 N*m (612 kgf*cm, 44 ft.*lbf)

Fig. 60: Identifying Rear Axle Shaft Nut

NOTE:

Do not allow foreign matter, etc. to contact the axle shaft housing
hole.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CONNECT REAR SPEED SENSOR LH (See INSTALLATION )

4. CONNECT NO. 3 PARKING BRAKE CABLE ASSEMBLY (See INSPECTION )

5. INSTALL PARKING BRAKE SHOE LEVER SUB-ASSEMBLY LH (See INSPECTION )

6. INSTALL NO. 2 PARKING BRAKE SHOE ASSEMBLY LH (See REASSEMBLY )

7. INSTALL NO. 1 PARKING BRAKE SHOE ASSEMBLY LH (See REASSEMBLY )

8. INSTALL PARKING BRAKE SHOE RETURN TENSION SPRING LH (See REASSEMBLY )

9. CHECK PARKING BRAKE INSTALLATION (See REASSEMBLY )

10. INSTALL REAR DISC LH (See INSTALLATION )

11. ADJUST PARKING BRAKE SHOE CLEARANCE (See REASSEMBLY )

12. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH

a. Connect the rear disc brake cylinder and install 2 new bolts.

Torque: 95 N*m (969 kgf*cm, 70 ft.*lbf)

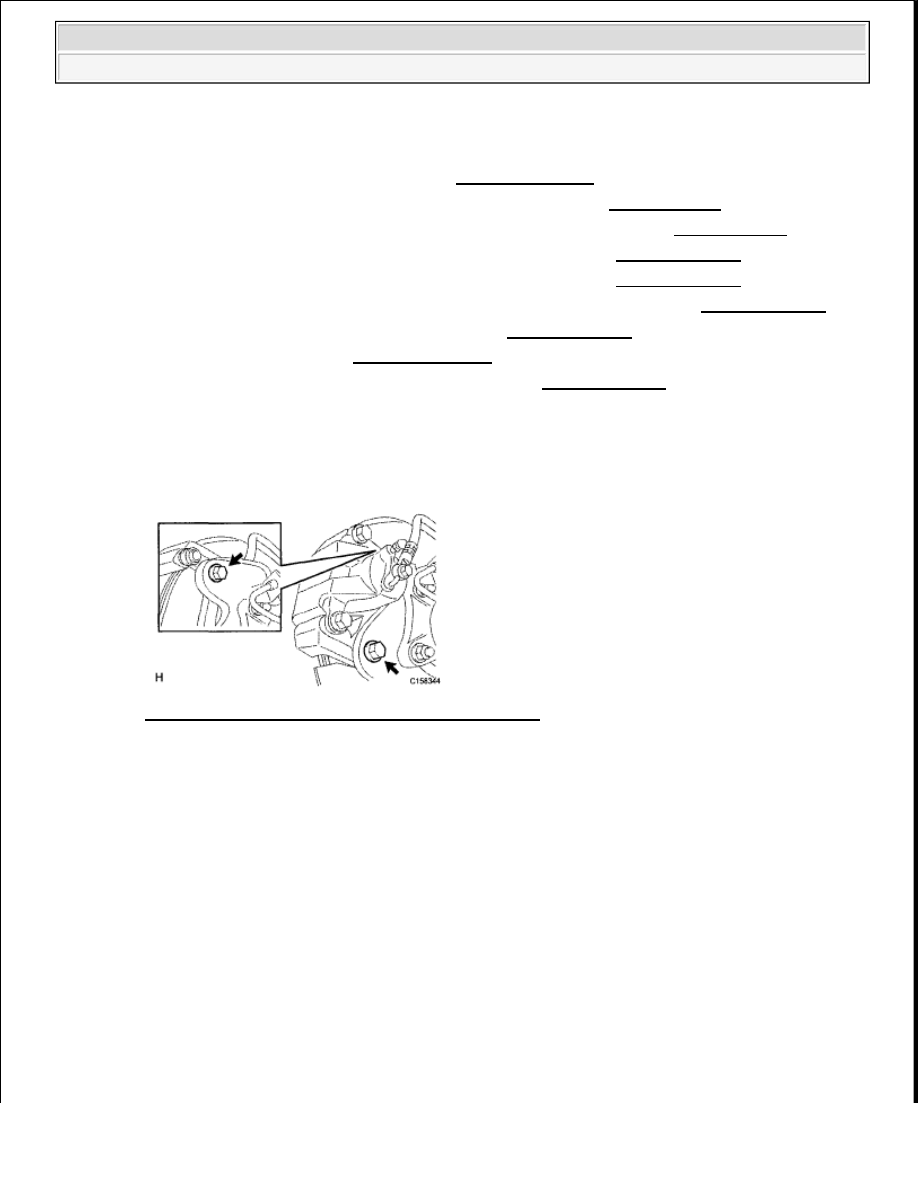

Fig. 61: Identifying Rear Disc Brake Cylinder Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. CONNECT REAR BRAKE FLEXIBLE HOSE

a. Set the flexible hose to the connecting point with the brake tube, and then install a new clip.

b. Using SST, connect the flexible hose to the brake tube while holding the flexible hose with a

wrench.

SST 09023-00101

Torque: without SST

NOTE:



Do not twist the flexible hose.



Make sure that the bolts are free from damage and foreign
matter.



Do not overtighten the bolts.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra
