sequence.

23. REGISTER RECOGNITION CODE

HINT:

For detailed procedures, refer to the prompts on the tester screen. The number of currently registered
codes can be checked out on the first screen of the Wireless Registration.

a. Turn the ignition switch ON.

b. Enter the following menus:

1. Select: Body/Main Body/Wireless Registration.

c. Press both LOCK and UNLOCK switches between 1 to 1.5 seconds.

d. Press either switch for more than 1 second within 3 second.

e. Check the response to the registration completion.

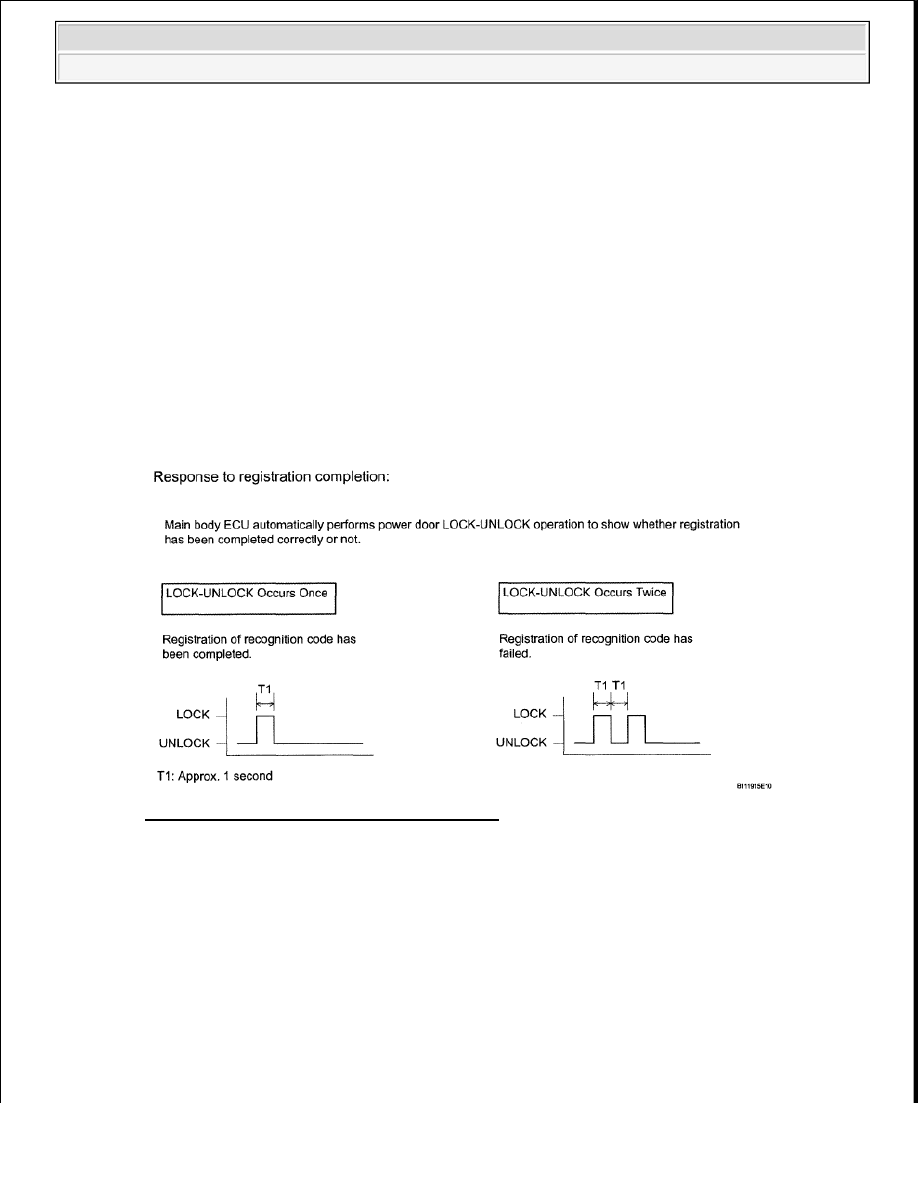

Fig. 38: Response To Registration Completion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:



If the LOCK-UNLOCK operation occurs twice, the registration of the recognition code has
failed. Perform the registration procedures again from the beginning.



If registering another transmitter, repeat the procedures after the tester operation. All 4
recognition codes can be registered consecutively.

f. Perform either of the following to complete the registration of the recognition codes:



Use the Techstream to send a completion command.



Disconnect the Techstream.

24. REGISTER RECOGNITION CODE (USING SWITCH OPERATION)



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra































a. The following conditions must be met.



No key in the ignition key cylinder.



The driver side door is open (the other doors are closed).



The driver side door is unlocked.

b. Insert and remove the key into/from the ignition key cylinder twice (Insert --> Remove --> Insert --

> Remove) within 5 seconds.

HINT:

The procedure should end with the key removed.

c. Perform the following operations within 40 seconds.

1. Close and open the driver side door twice (Close --> Open --> Close --> Open).

HINT:

The procedure should end with the door open.

2. Insert and remove the key into/from the ignition key cylinder (Insert --> Remove).

HINT:

The procedure should end with the key removed.

3. Close and open the driver side door twice (Close --> Open --> Close --> Open).

HINT:

The procedure should end with the door open.

4. Insert the key into the ignition key cylinder and close all doors.

d. Perform the following operations within 40 seconds.

1. Turn the ignition switch from ON to OFF at approximately 1 second intervals. Operate the

ignition switch according to the number of times shown below.



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra

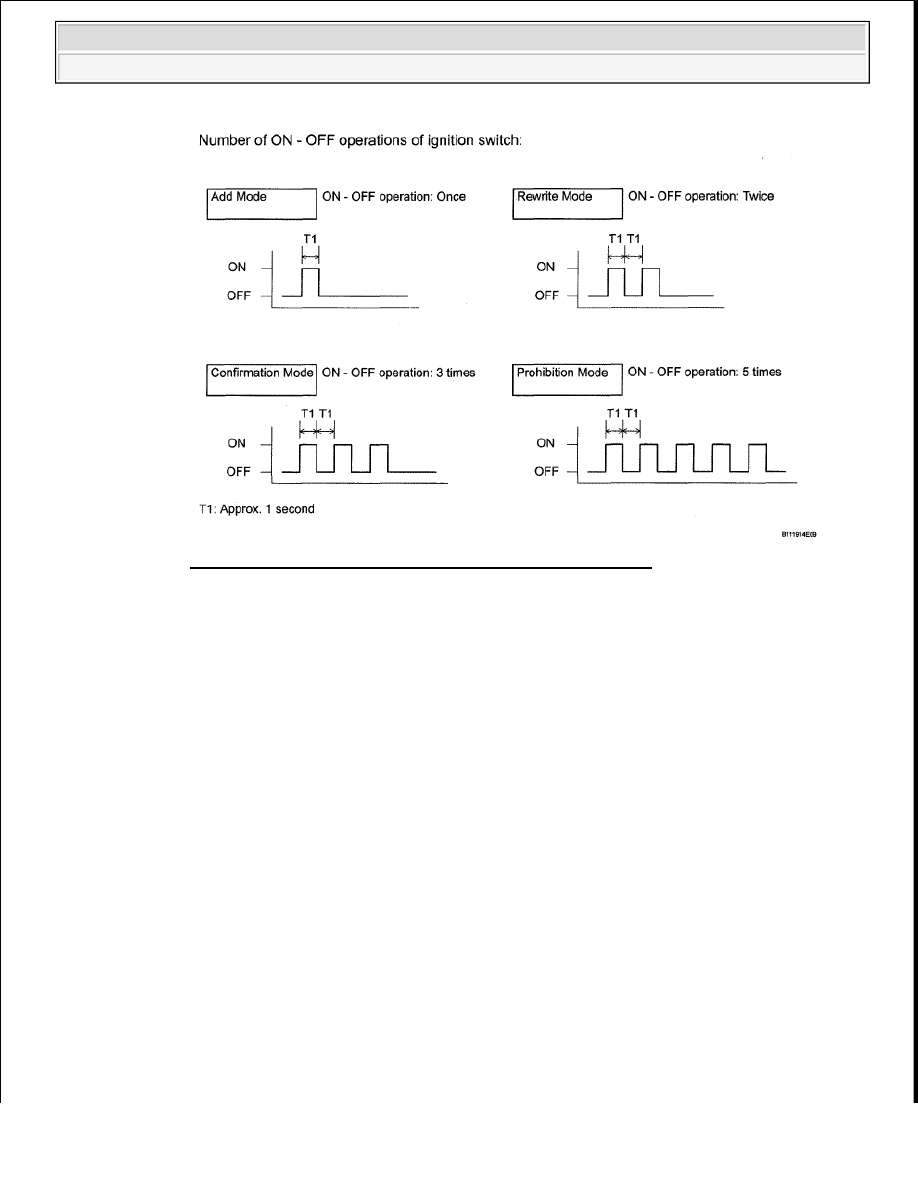

Fig. 39: Number Of ON-OFF Operations Of Ignition Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

If the number of ignition switch ON - OFF operations is 0, 4, 6 or more, there will be no
response (the power door lock and unlock operation) to show which mode has been selected.

2. Remove the key from the ignition key cylinder.

e. Check the response of the selected mode within 5 seconds.



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra

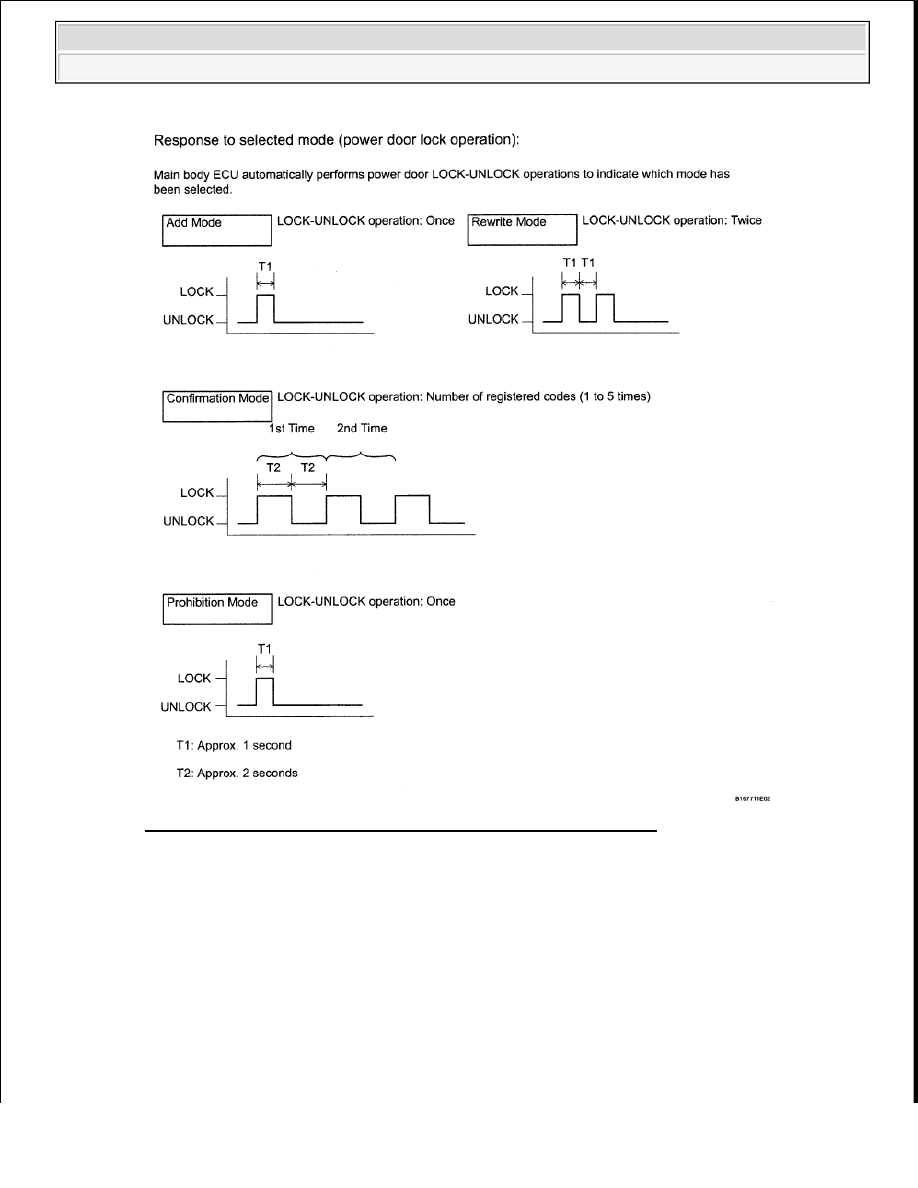

Fig. 40: Response To Selected Mode (Power Door Lock Operation)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:



In the confirmation mode, LOCK-UNLOCK operation will occur once for each recognition
code that has been registered. For example, if 2 recognition codes have been registered,
LOCK-UNLOCK operation will occur twice.



In the confirmation mode, if no recognition codes have been registered, LOCK-UNLOCK
operation will occur 5 times.

NOTE:

After the system has been set to the prohibition mode, enter the
confirmation mode and check that the number of registered keys is 0.
