2. Комбинация приборов

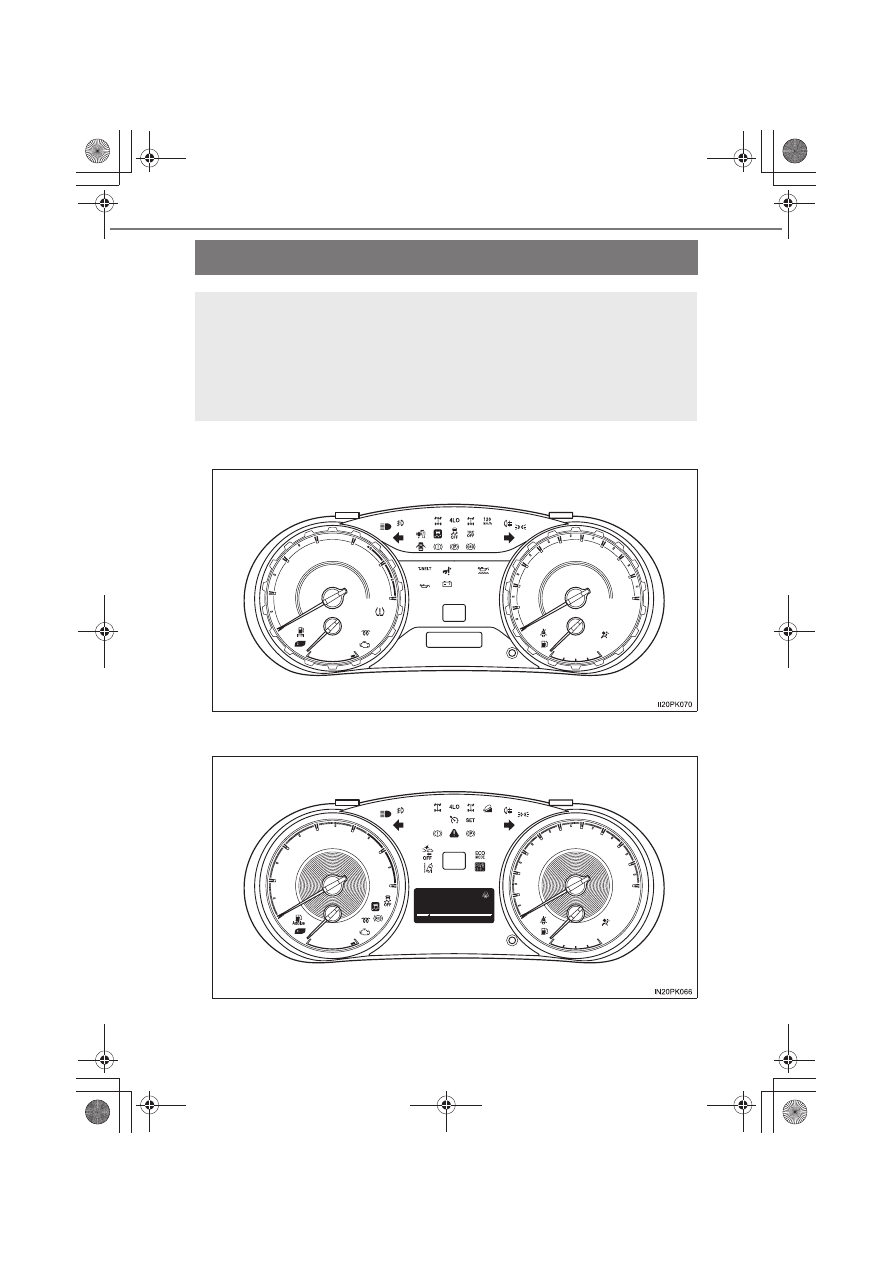

Контрольные лампы и индикаторы

X

Автомобили без многофункционального дисплея

X

Автомобили с многофункциональным дисплеем типа А

Контрольные  лампы  и  индикаторы  комбинации  приборов  и
центральной  панели  информируют  водителя  о  состоянии
различных систем автомобиля.

Для  пояснительных  целей  на  следующей  иллюстрации  все
индикаторы  и  контрольные  лампы  показаны  во  включенном
состоянии.

133

2. Комбинация приборов

2

Ком

б

ин

ац
ия

 при
б

оро

в

X

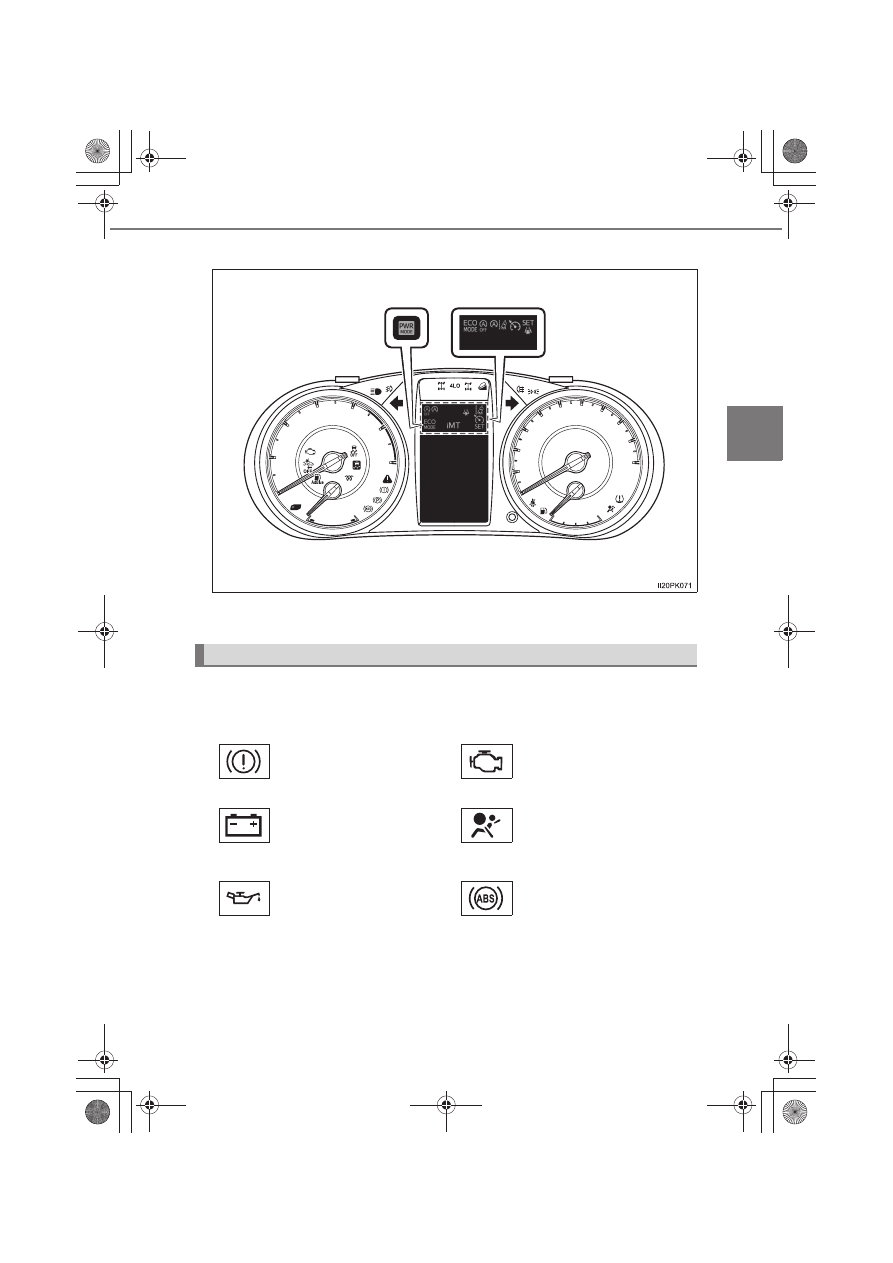

Автомобили с многофункциональным дисплеем типа В

Расположение  некоторых  контрольных  ламп  и  индикаторов  зависит  от
автомобиля.

Контрольные лампы информируют водителя о сбоях в работе указанных
систем автомобиля.

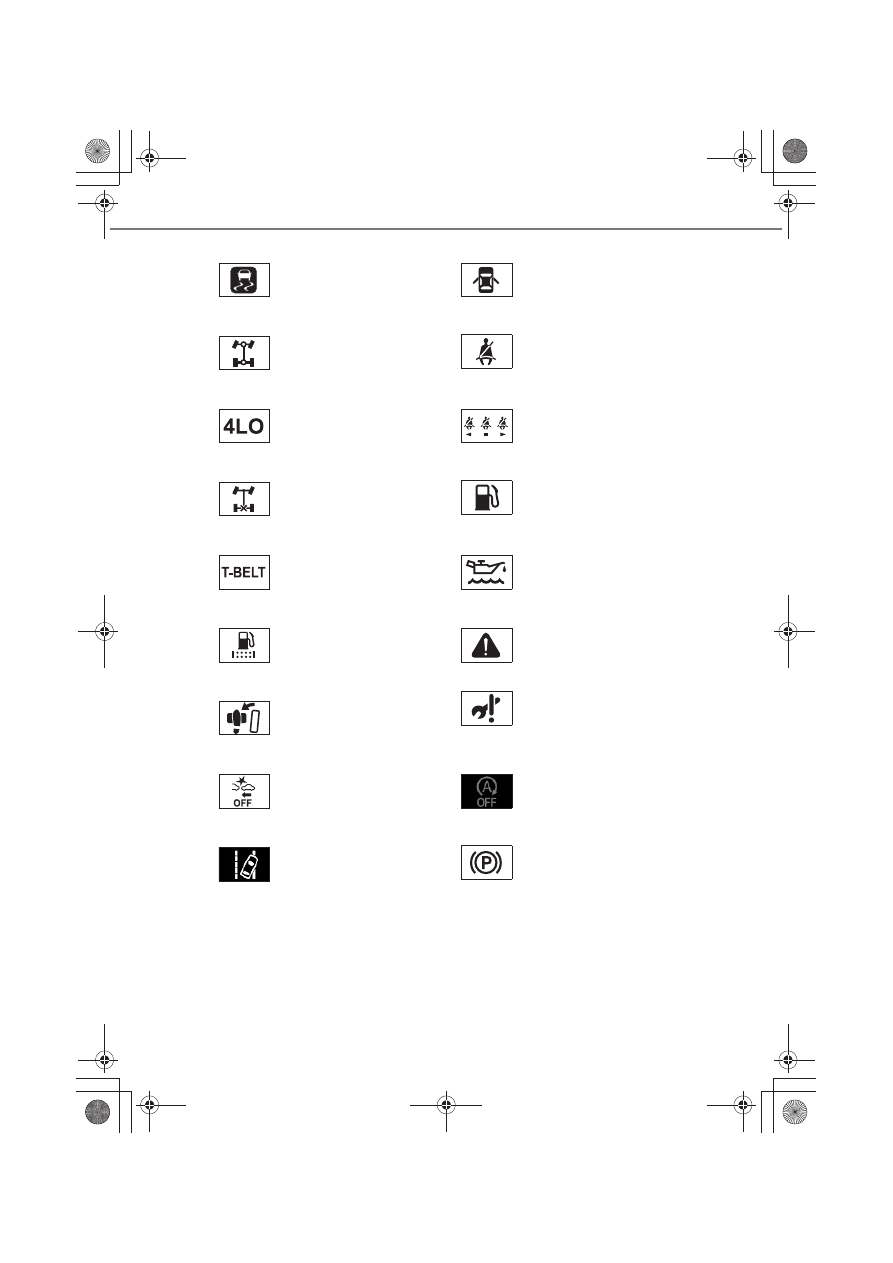

Контрольные лампы

*

1

Контрольная лампа
тормозной системы
(

→стр. 619)

*

1, 2

Индикатор неисправности
(

→стр. 620)

*

1

(при наличии)

Контрольная лампа
системы зарядки
(

→стр. 619)

*

1

Контрольная лампа SRS
(

→стр. 620)

*

1

(при наличии)

Контрольная лампа
низкого давления масла в
двигателе (

→стр. 620)

*

1

Контрольная лампа ABS
(

→стр. 621)

134

2. Комбинация приборов

*

1

(при наличии)

Индикатор
пробуксовывания
(

→стр. 621)

(при наличии)

Контрольная лампа
открытой двери
(

→стр. 625)

*

3

(при наличии)

Индикатор полного
привода (

→стр. 621)

Индикатор напоминания
о ремне безопасности
водителя и переднего
пассажира (

→стр. 625)

*

3

(при наличии)

Индикатор

полного

привода  с  понижающей
передачей (

→стр. 622)

*

7

(при наличии)

Индикатор напоминания
о ремне безопасности
заднего пассажира
(

→стр. 625)

*

3

(при наличии)

Индикатор блокировки
заднего дифференциала
(

→стр. 622)

Контрольная лампа
низкого уровня топлива
(

→стр. 625)

*

1

(при наличии)

Контрольная лампа
необходимости замены
ремня ГРМ (

→стр. 622)

*

1

(при наличии)

Контрольная лампа
низкого давления масла в
двигателе (

→стр. 625)

*

1

(при наличии)

Контрольная лампа
топливной системы
(

→стр. 623)

*

1

(при наличии)

Сводная контрольная
лампа (

→стр. 625)

*

1, 4

(при наличии)

Контрольная лампа
системы приоритета
торможения (

→стр. 623)

(при наличии)

Контрольная лампа
необходимости
выполнения сервисного
обслуживания (

→стр. 629)

*

1, 4

(при наличии)

Контрольная лампа PCS
(

→стр. 624)

*

1, 4

(при наличии)

Индикатор отключения
системы Stop & Start
(

→стр. 626)

*

5, 6

(при наличии)

Индикатор LDA
(

→стр. 625)

Индикатор стояночного
тормоза (

→стр. 626)
