592

7-3. Самостоятельное техническое обслуживание

X

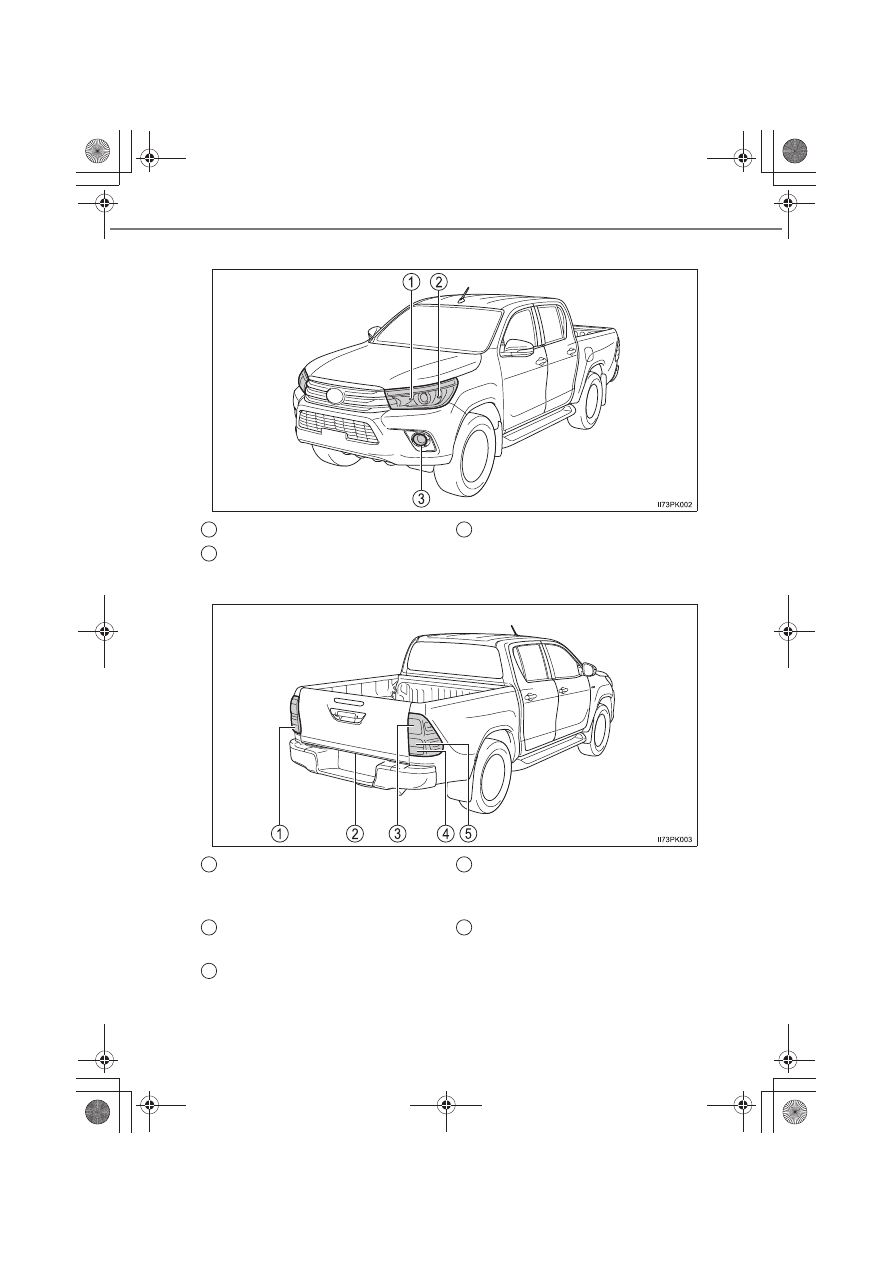

Автомобили со светодиодными фарами

■

Сзади

*

: При наличии

Фара (дальний свет)

Передний указатель поворота

Противотуманная фара

1
2

3

Задний противотуманный фонарь

*



(автомобили с левым рулем)
или фонарь заднего хода

Фонарь  освещения  номерного
знака

Стоп-сигнал/задний  габаритный
фонарь

Задний противотуманный фонарь

*



(автомобили с правым рулем)
или фонарь заднего хода

Задний указатель поворота

1

2

3

4

5

593

7-3. Самостоятельное техническое обслуживание

7

Тех
ниче
ск

ое

 обслужи

вани
е

 и

 уход

 за

 автомо

билем

■

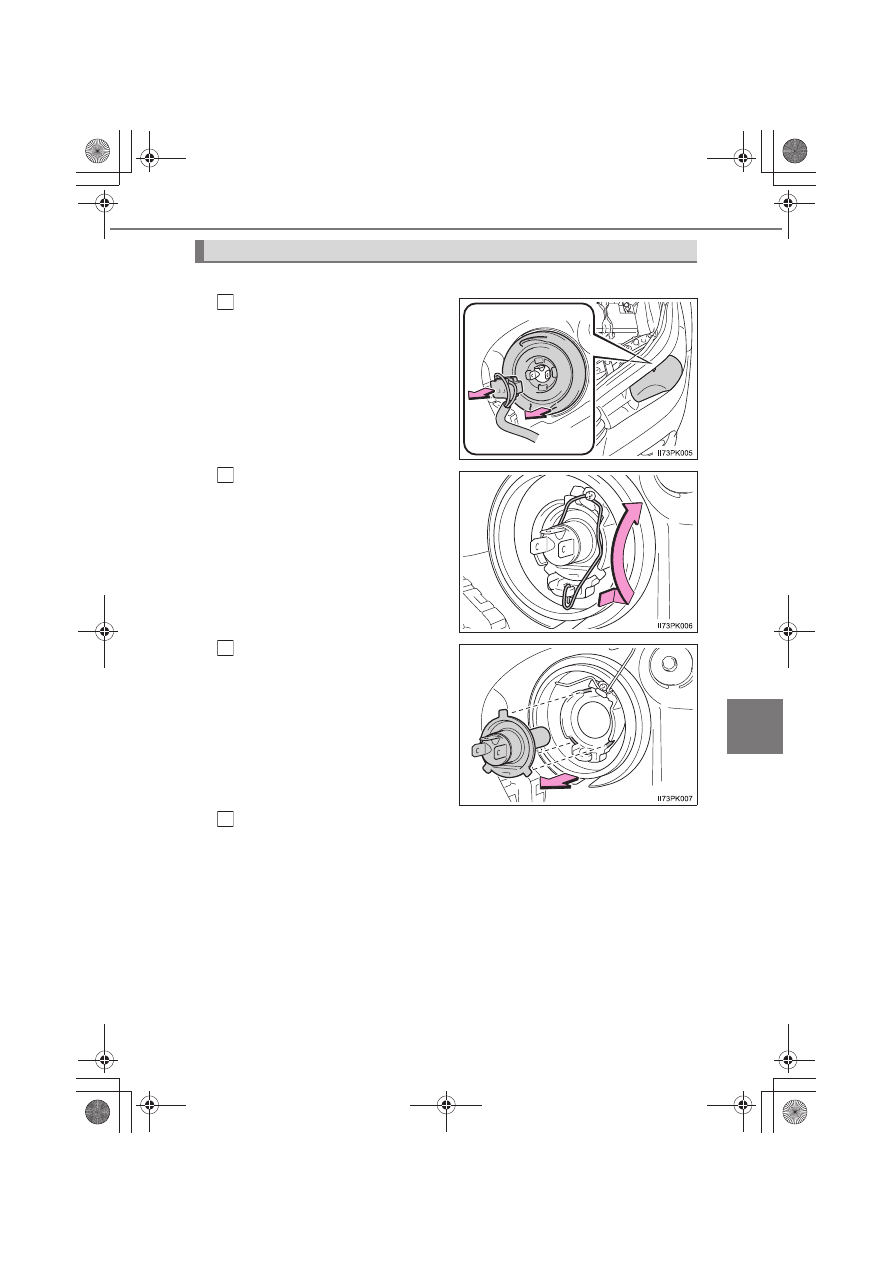

Ближний свет фар (автомобили с галогенными фарами)

Отсоедините

разъем

и

снимите резиновую крышку.

Отпустите

пружину,

удерживающую лампу.

Извлеките лампу.

Для  установки  новой  лампы
совместите

ушки

лампы

с

прорезями

в

установочном

отверстии.

При установке выполняйте описанные шаги в обратном порядке.

Замена ламп

1

2

3

4

594

7-3. Самостоятельное техническое обслуживание

■

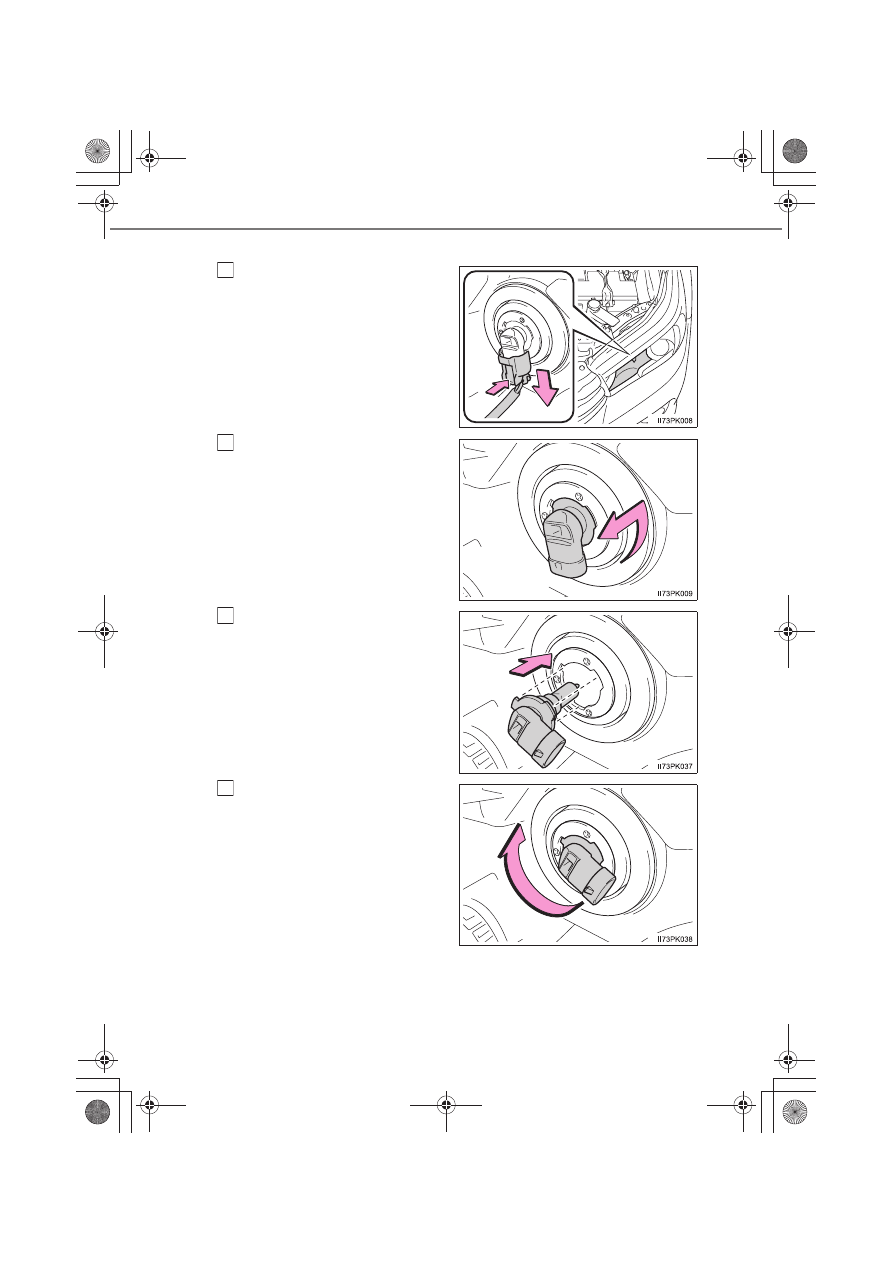

Дальний свет фар (светодиодные фары)

Отсоедините

разъем,

нажимая на фиксатор.

Поверните  лампу  за  цоколь
против часовой стрелки.

Замените  лампу  и  закрепите
цоколь лампы.

Совместите 3 выступа на лампе с
креплением и установите лампу.

Поверните и закрепите цоколь
лампы.

1

2

3

4

595

7-3. Самостоятельное техническое обслуживание

7

Тех
ниче
ск

ое

 обслужи

вани
е

 и

 уход

 за

 автомо

билем

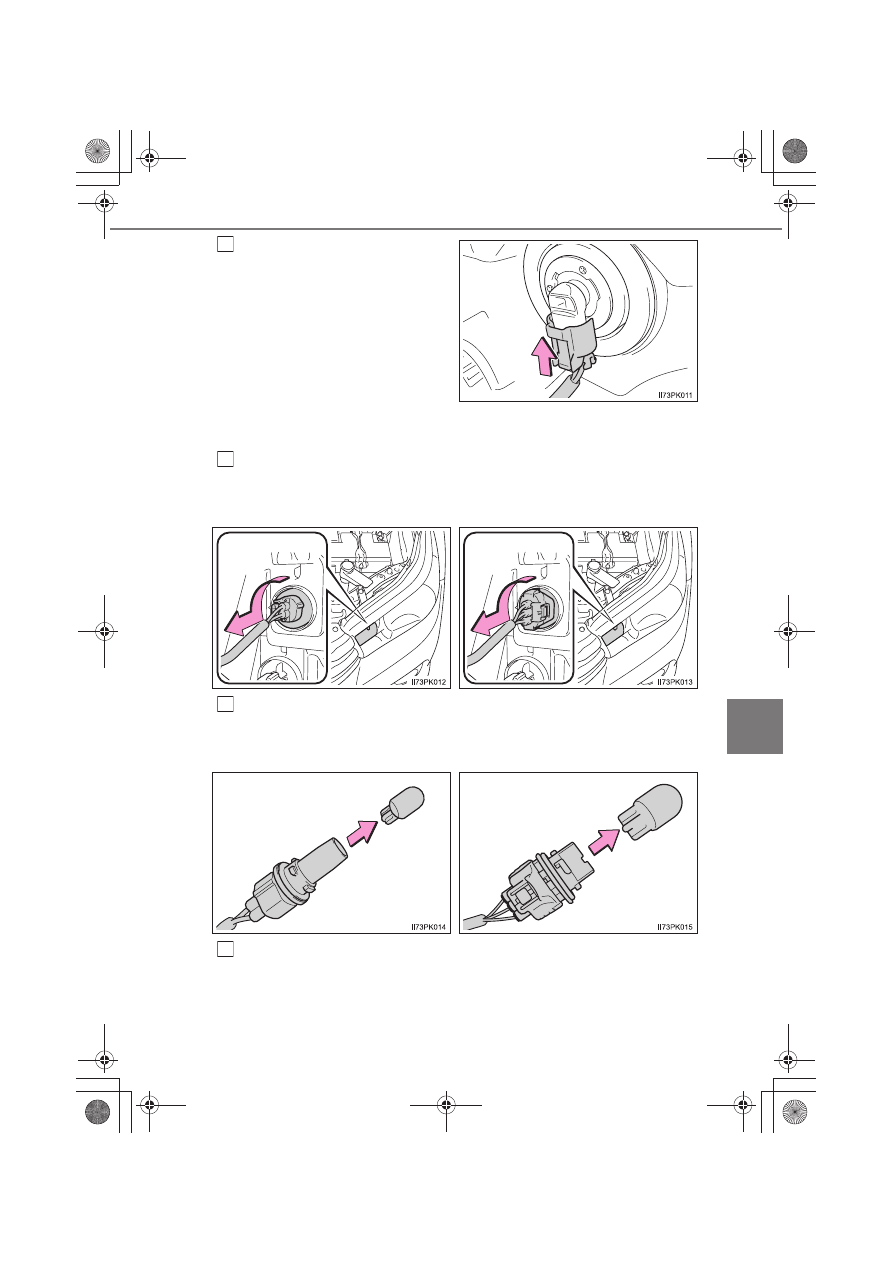

Установите разъем

Слегка  потрясите  цоколь  лампы,
чтобы  проверить,  что  он  хорошо
закреплен,

включите

фары

дальнего  света  и  визуально
проверьте,  что  свет  не  проходит
через крепление.

■

Передние габаритные фонари/дневные ходовые огни (при наличии)
(автомобили с галогенными фарами)

Поверните лампу за цоколь против часовой стрелки.

Извлеките лампу.

При установке выполняйте описанные шаги в обратном порядке.

5

1

X

Автомобили

без

системы

дневного света

X

Автомобили

с

системой

дневного света

2

X

Автомобили

без

системы

дневного света

X

Автомобили

с

системой

дневного света

3
