7-3. Самостоятельное техническое обслуживание

Моторный отсек

X

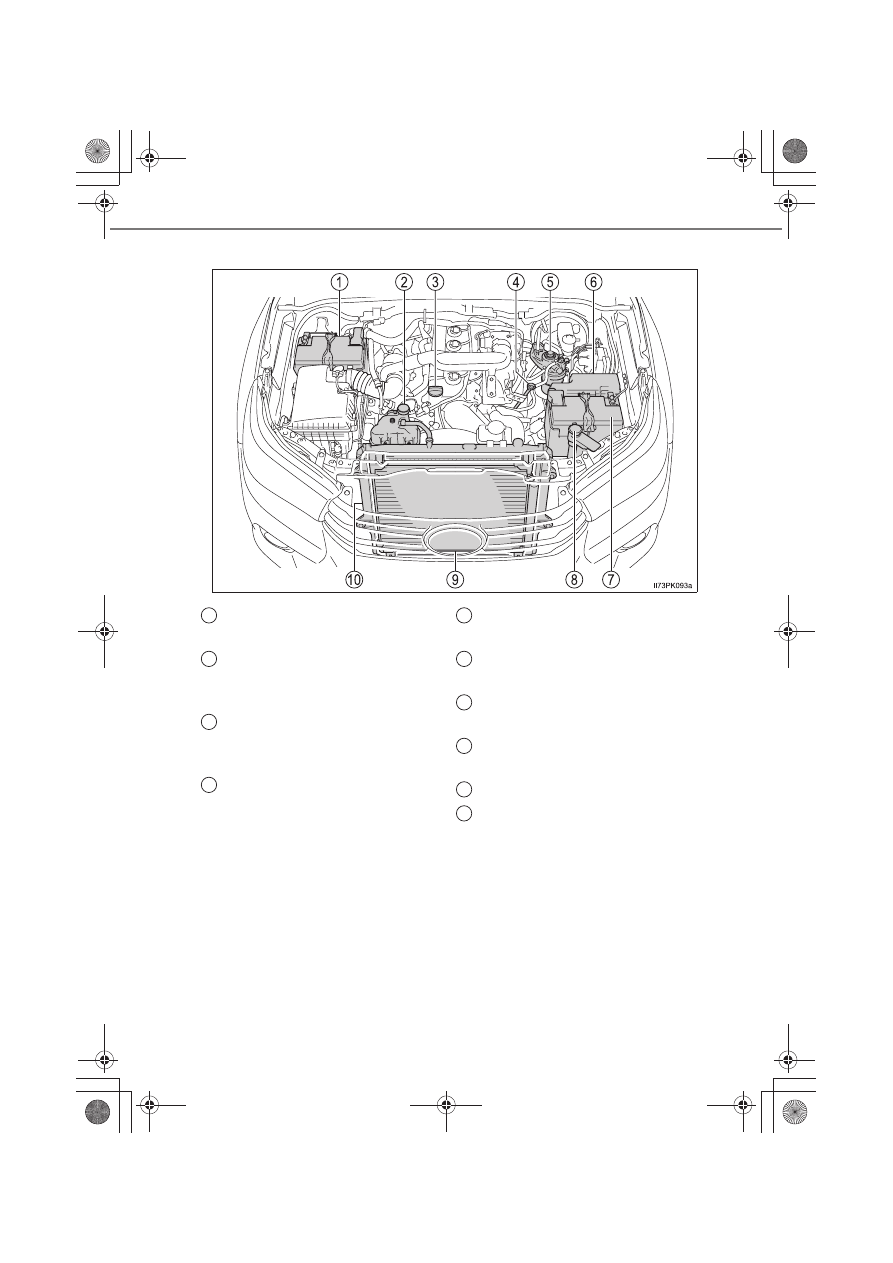

Двигатель 2TR-FE

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 551)

Щуп для измерения уровня
моторного масла  (

→стр. 547)

Крышка маслозаливной
горловины
двигателя

(

→стр. 548)

Коробка плавких
предохранителей  (

→стр. 586)

Аккумуляторная батарея

(

→стр. 553)

Бачок омывающей жидкости

(

→стр. 558)

Конденсор

(

→стр. 552)

Радиатор

 (

→стр. 552)

1

2

3

4

5

6

7
8

545

7-3. Самостоятельное техническое обслуживание

7

Тех
ниче
ск

ое

 обслужи

вани
е

 и

 уход

 за

 автомо

билем

X

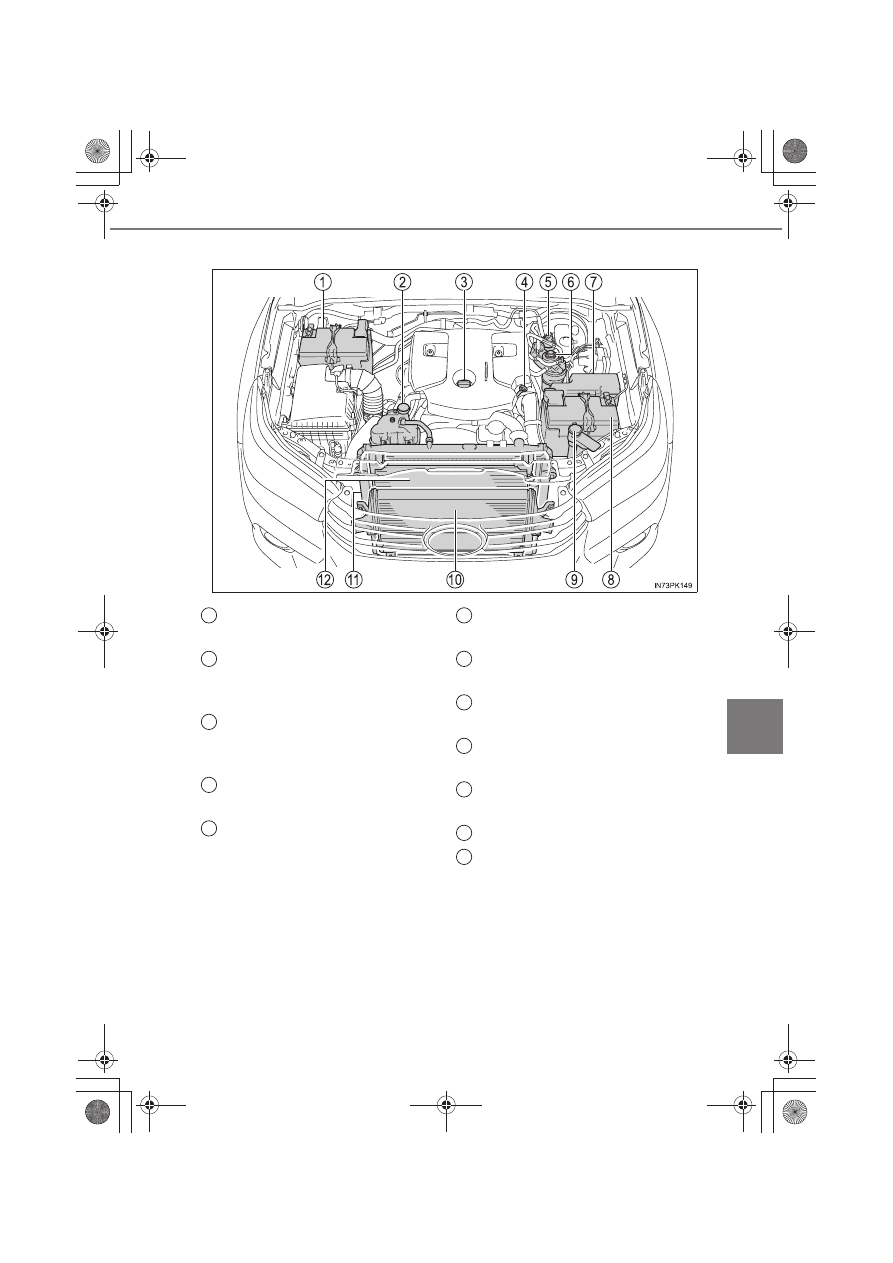

Двигатели 1GD-FTV и 2GD-FTV

Аккумуляторная батарея
(при наличии)

(

→стр. 553)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 551)

Крышка маслозаливной
горловины двигателя

(

→стр. 548)

Щуп для измерения уровня
моторного масла  (

→стр. 547)

Крышка  горловины  бака  для
AdBlue™ (при наличии)

(

→стр. 560)

Топливный фильтр

(

→стр. 559, 674)

Коробка плавких
предохранителей  (

→стр. 586)

Аккумуляторная батарея

(

→стр. 553)

Бачок омывающей жидкости

(

→стр. 558)

Промежуточный охладитель

(

→стр. 552)

Радиатор

(

→стр. 552)

Конденсор (при наличии)

 (

→стр. 552)

1

2

3

4

5

6

7

8

9

10

11
12

546

7-3. Самостоятельное техническое обслуживание

X

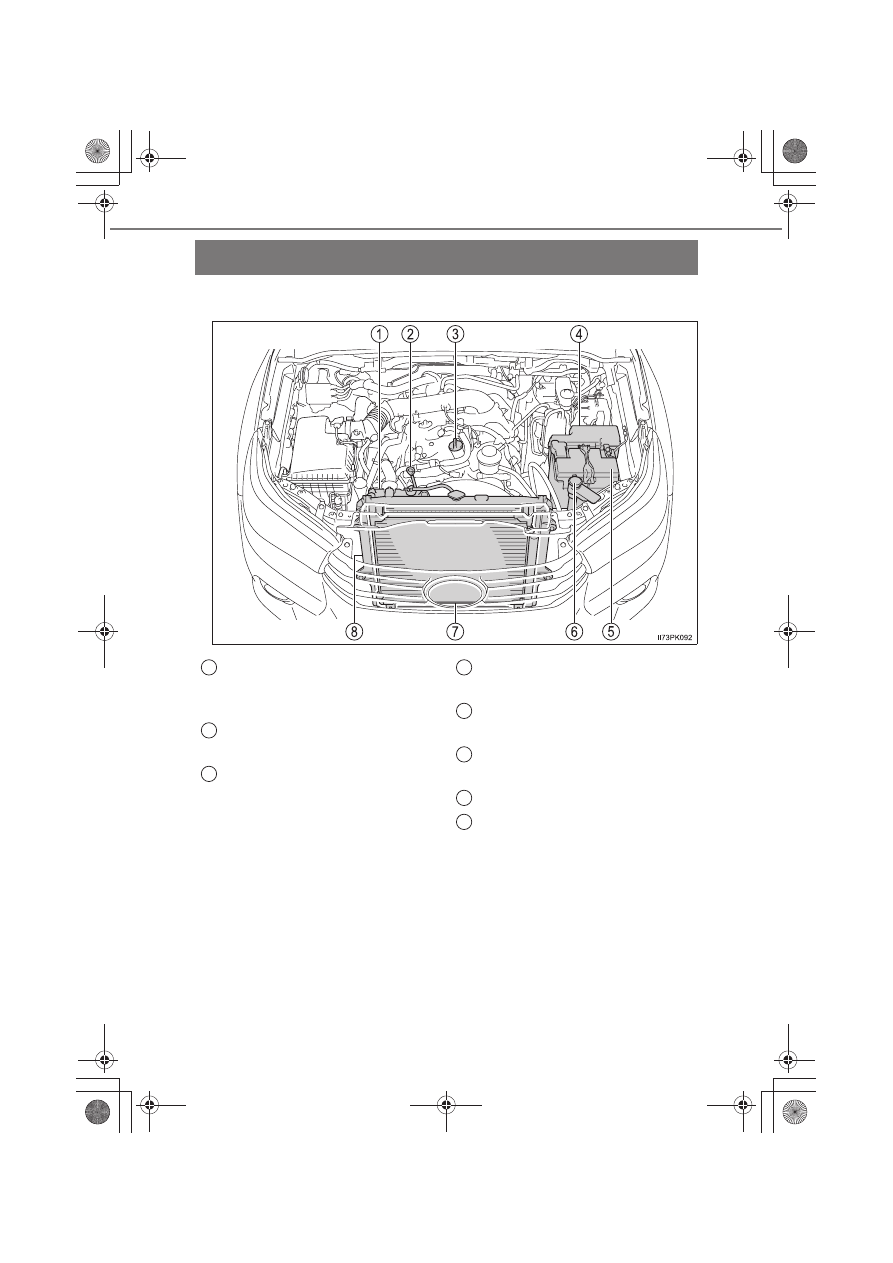

Двигатель 2KD-FTV

Аккумуляторная батарея
(при наличии)



(

→стр. 553)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 551)

Крышка маслозаливной
горловины двигателя

(

→стр. 548)

Щуп для измерения уровня
моторного масла  (

→стр. 547)

Топливный фильтр

(

→стр. 559, 674)

Коробка плавких
предохранителей (

→стр. 586)

Аккумуляторная батарея

 (

→стр. 553)

Бачок омывающей жидкости

 (

→стр. 558)

Конденсор

 (

→стр. 552)

Радиатор

(

→стр. 552)

1

2

3

4

5

6

7

8

9

10

547

7-3. Самостоятельное техническое обслуживание

7

Тех
ниче
ск

ое

 обслужи

вани
е

 и

 уход

 за

 автомо

билем

Прогрейте  двигатель  до  рабочей  температуры,  выключите  его  и
проверьте уровень масла щупом.

■

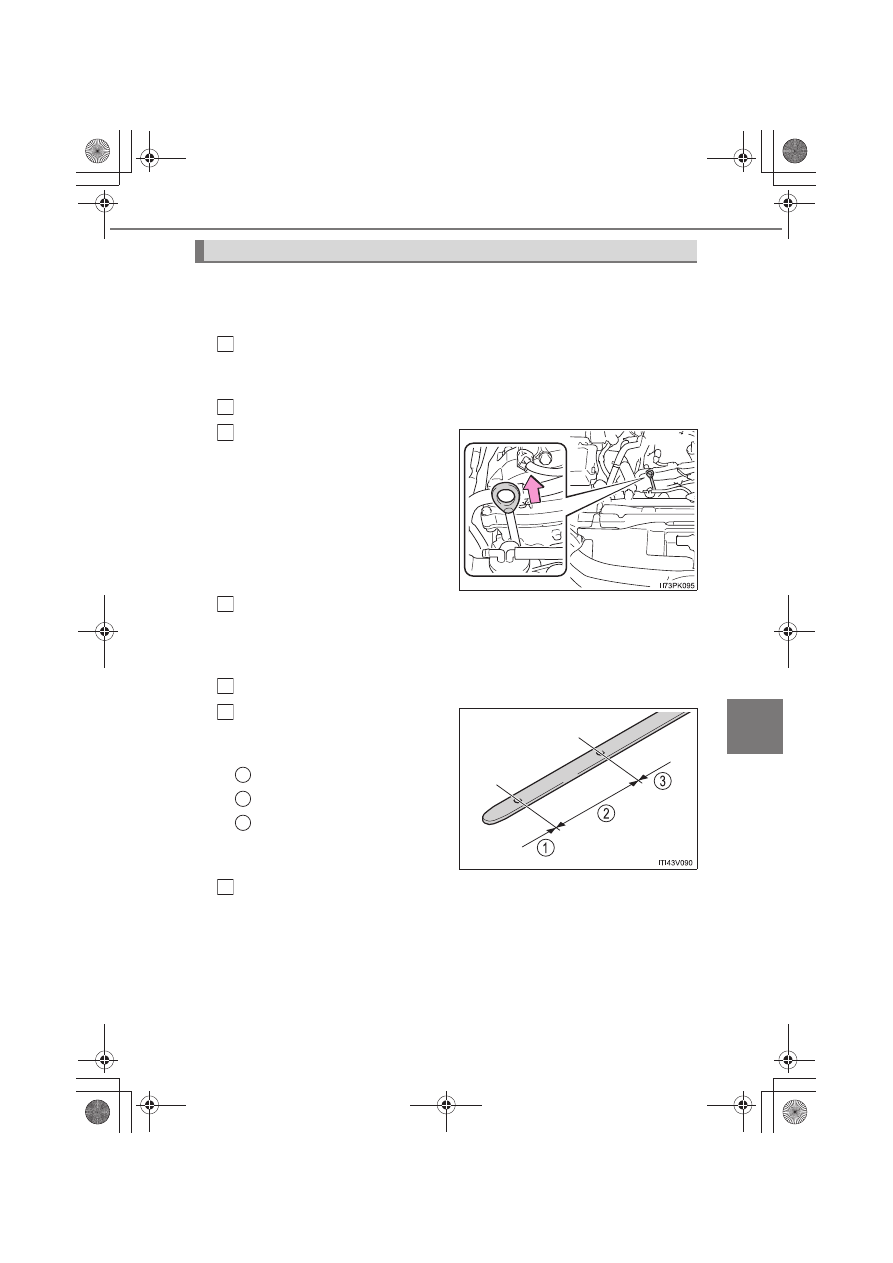

Проверка моторного масла

Припаркуйте  автомобиль  на  ровной,  горизонтальной  площадке.
После прогрева и выключения двигателя подождите не менее пяти
минут для того, чтобы масло стекло обратно на дно двигателя.

Удалите песок и пыль из области вокруг щупа.

Извлеките  щуп,  держа  под
ним ветошь.

Начисто протрите щуп.

Убедитесь  в  том,  что  вокруг  отверстия  для  измерения  уровня  моторного
масла и на уплотнительном кольце щупа отсутствуют песок и пыль.
При повреждении уплотнительного кольца замените его новым.

Снова вставьте щуп до упора.

Держа

внизу

ветошь,

извлеките  щуп  и  проверьте
уровень масла.

Низкий уровень

Нормальный уровень

Избыточный уровень

Форма  щупа  зависит  от  типа
автомобиля или двигателя.

Протрите щуп и вставьте его до упора.

Моторное масло

1

2

3

4

5

6

1
2
3

7
