Регулировка положения скобы замка крышки багажника
|

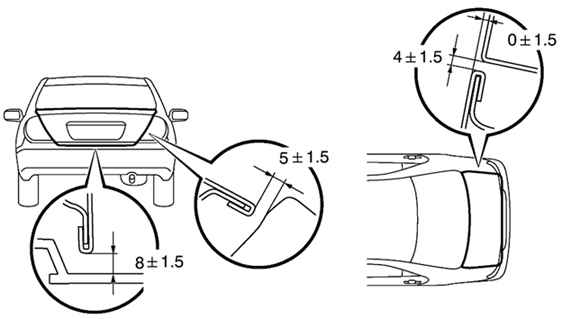

Рис. 8.22. Допуски величины зазоров
крышки багажника
|
Осмотрите крышку багажника и проверьте, чтобы величина
зазоров проемов крышки находилась в пределах допусков,
обозначенных на рисунке 8.22.
ПРИМЕЧАНИЕ
Величина допусков дана в мм.
|
Если величина зазоров отличается от указанной, отрегулируйте
положение крышки багажника.
Отсоедините 11 пистонов и снимите облицовку крышки
багажника.
|
Рис. 8.23. Регулировка положения
крышки багажника
|
Для регулировки в продольном и поперечном направлениях
ослабьте болты крепления рычагов крышки багажника (рис.
8.23).
