Снятие, проверка и установка амортизаторной стойки передней подвески Toyota Camry
Установка амортизаторной стойки передней подвески Toyota Camry
Установите нижний изолятор пружины на стойку.
Установите ограничитель хода сжатия пружины на шток.
|
|

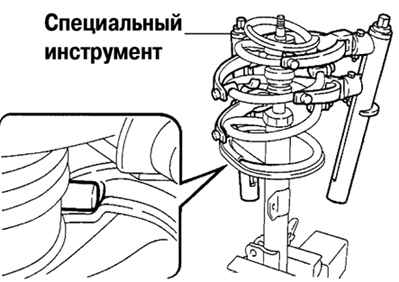

Рис. 4.28. Сжатие пружины стойки с помощью
специального инструмента
|
|
|
Рис. 4.29. Схема установки изолятора
амортизатора и чашки пружины
|
Установите изолятор амортизатора и чашку пружины. Совместите метку «OUT»
на верхней чашке пружины с меткой на изоляторе амортизатора, как
показано на рисунке 4.29.
|
|

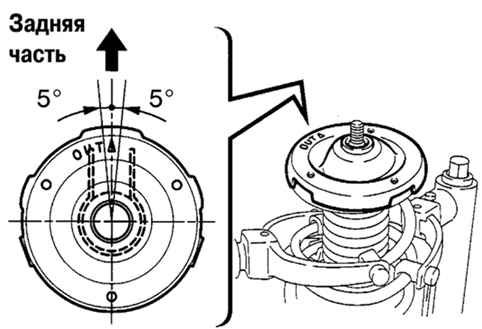

Рис. 4.30. Установка чашки пружины в
правильное положение
|
|
|

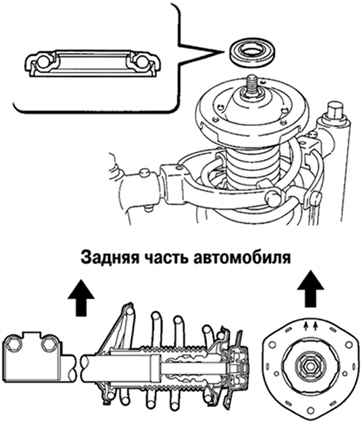

Рис. 4.31. Установка подшипника и верхней
опоры стойки
|
Установите подшипник и верхнюю опору стойки, правильно соорентировав
их по отношению к задней части автомобиля. (рис.
4.31).
|
ПРИМЕЧАНИЕ
Убедитесь, что подшипник установлен в верхней опоре
стойки.
|
Используя специнструмент, придержите верхнее седло пружины и
установите новую гайку.
Момент затяжки: 49 Н·м.
Остальные детали устанавливайте в порядке, обратном снятию.
