Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 27





Not Serviced

4067 63003

Not Serviced

THIS PAGE INTENTIONALLY LEFT BLANK

®

833

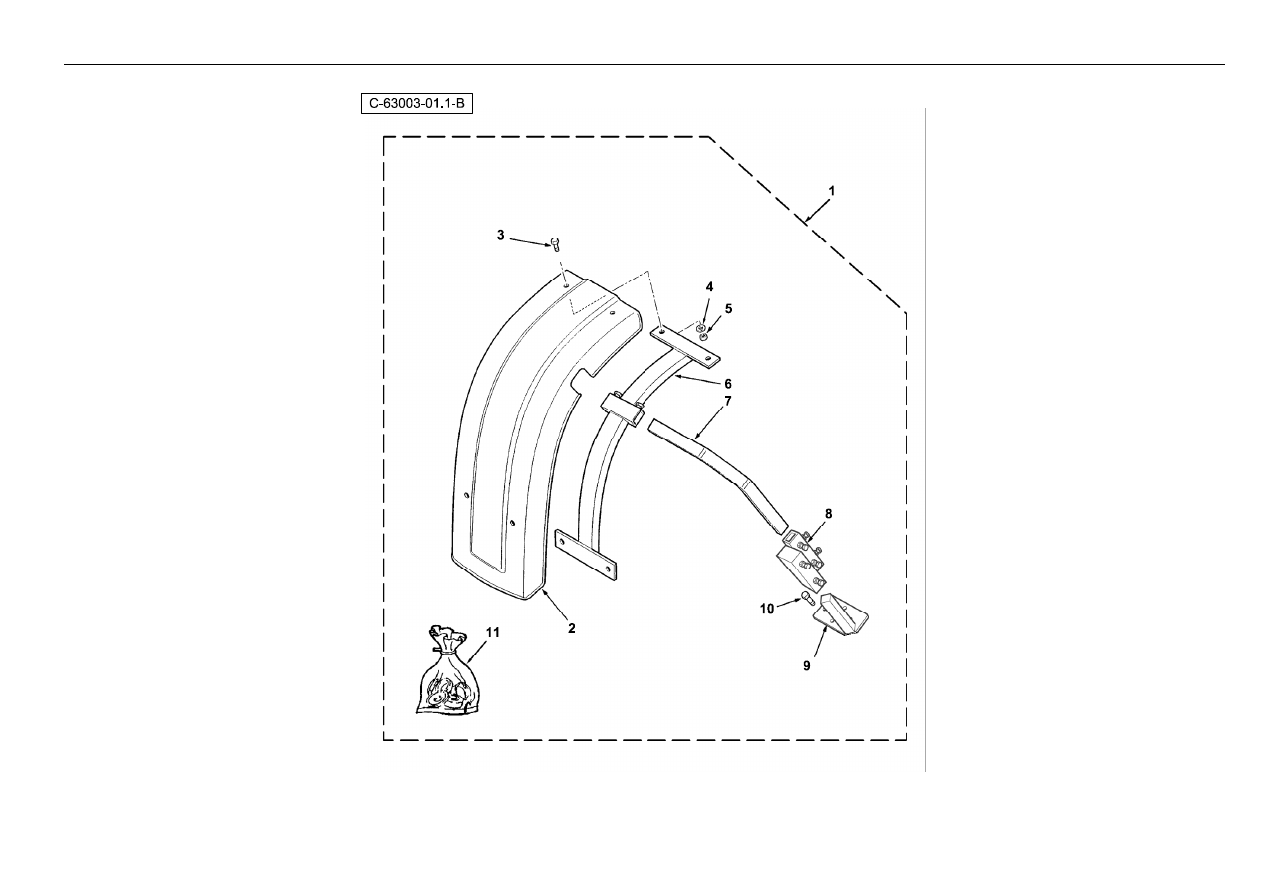

Front Fenders 2 Wheel Steer

4067 63003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111452M92

1

Fender Kit - Front

Jeu Aile

Ersatzteilpaket

Juego De Piezas

2

6111408M92

1

Fender (Front) Mount 2ws - RH

Support De Fixation

Befestigung

Soporte De Fijación

2

6111407M92

1

Fender (Front) Mount 2ws - LH

Support De Fixation

Befestigung

Soporte De Fijación

3

6108380M91

1

Bracket-Rh F/Fend Rot.Elemntnt

Patte Fixation

Halter

Apoyadero, Conj.

3

6108379M91

1

Bracket-Lh F/Fend Rot.Elemntnt

Patte Fixation

Halter

Apoyadero, Conj.

4

6102351M1

2

Tube-Front Fender

Tube

Rohrleitung

Tubo

5

3009331X1

8

Bolt Round HD M6x25

Goupille

Bolzen

Tornillo

6

391038X1

8

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

7

339030X1

8

Nut M6 Z5 Norm

Ecrou

Mutter - M6

Tuerca

8

3517767M1

1

Bow Moulding LH

Aile

Stoßfänger, Kot•ügel

Aleta

8

3517766M1

1

Bow Moulding RH

Aile

Stoßfänger, Kot•ügel

Aleta

9

3517762M91

2

Support Assy

Support Ass.

Haltevorrichtung Kpl

Soporte De Fijación

10

3000253X1

6

Bolt M14 X 40

Rondelle

Scheibe

Arandela

11

3517769M91

0

Fastener Set

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

®

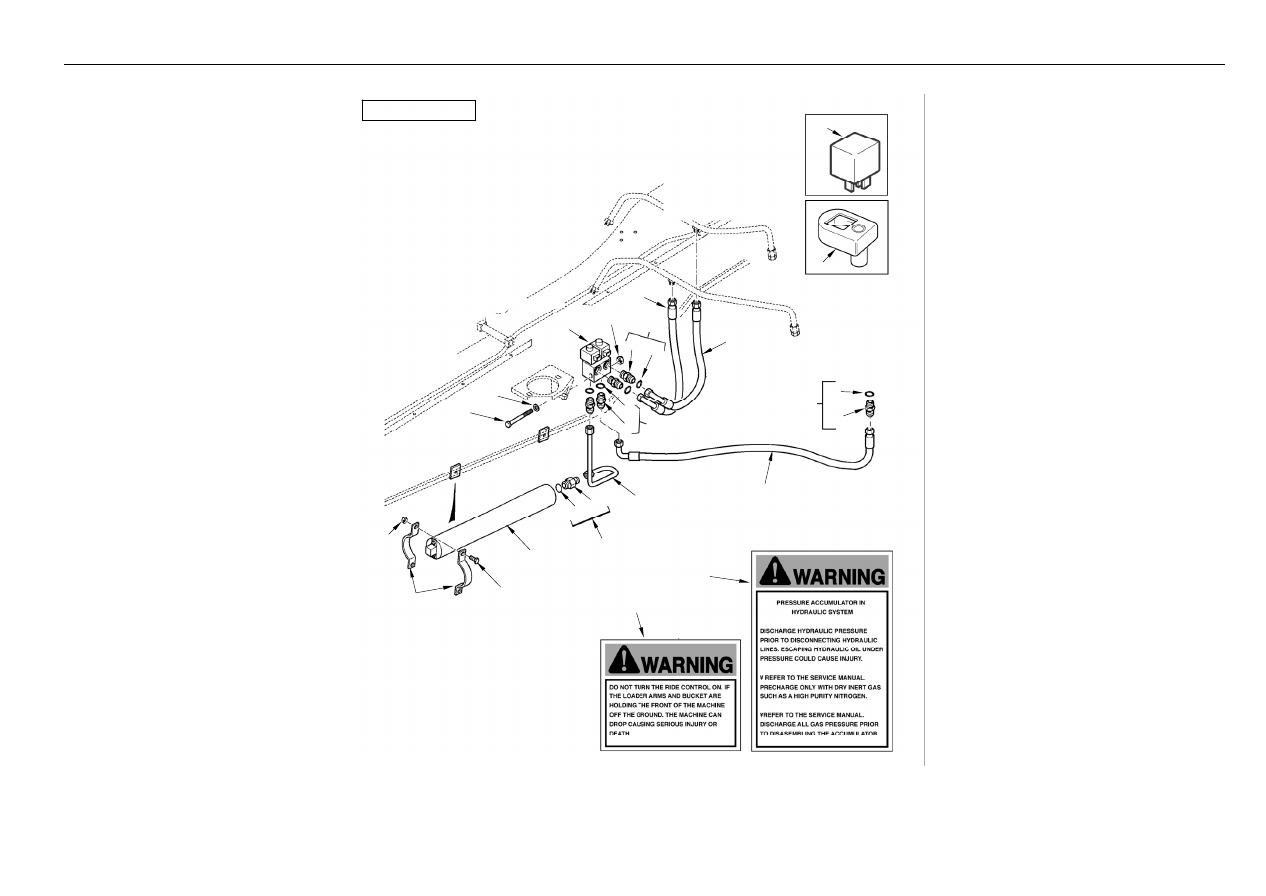

835

Ride Control

- Hydraulic Circuit English

4067 64001

C-64001-01.1-C

28

27

20

21

19

18

17

16

23

25 24

4

26

22

1

3

2

11

10

9

8

12

14

13

15

6

7

5

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64001c02.1 1

2

3009504X1

1

Bolt M10-100 Z5s

Goupille

Bolzen M10 X 100

Tornillo

3

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

4

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

5

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

6

#UNION

1

Union

Union

Union

Union

Ref. 5

7

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

8

6109373M91

1

Tube-Acum/R.Contrl Valve

Tuyauterie

Rohr Kpl

Conjunto De Tubería

9

3519179M91

1

Connector

Borne

Doppelnippel

Conexión, Conj.

10

#UNION

1

Union

Union

Union

Union

Ref. 9

11

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

12

6106193M92

1

Accumulator - Ride Control

Accumulateur

Akkumulator

Acumulador

13

6101361M1

4

Clamp-Accumulator

Collier De Serrage

Halteschelle

Brida De Fijación

14

339337X1

4

Bolt M8-30 Z5f

Goupille

Bolzen - M8 X 30

Perno

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

255927A1

1

Decal - English

Adhésif

Aufkleber

Adhesivo

17

256318A1

1

Decal - English

Adhésif

Aufkleber

Adhesivo

18

6109375M91

1

Hose Assy - Return Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

19

6109376M91

1

Adaptor

Adaptateur

Reduzienippel

Conexión, Conj.

20

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 19

21

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

22

6109468M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

23

360202X91

2

Connector 9/16 X 3/4

Adaptateur

Reduzienippel

Unión

24

#UNION

1

Union

Union

Union

Union

Ref. 23

25

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

26

6110180M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

27

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

28

6102490M1

1

Relay-Micro

Relais

Relais

Relé

®

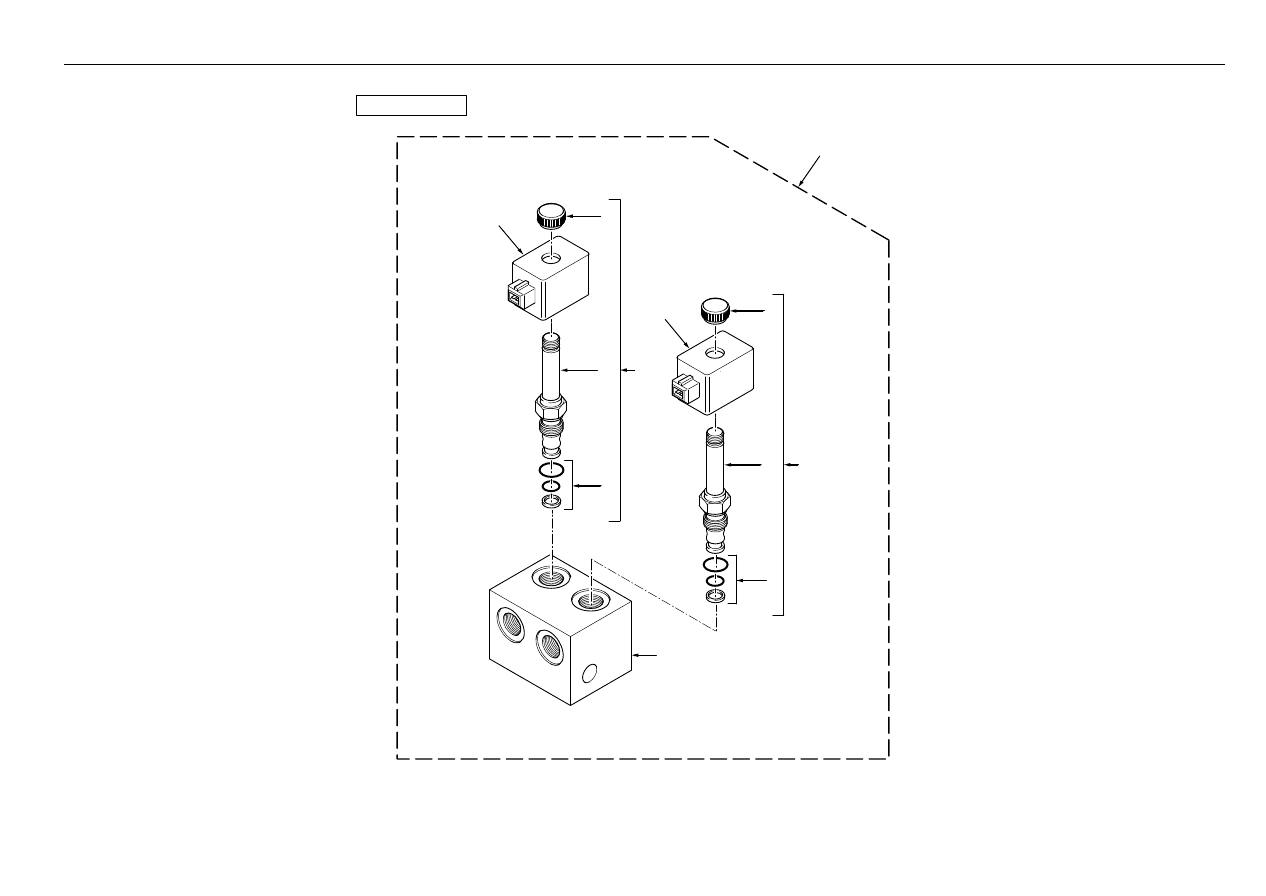

837

Ride Control

- Hydraulic Circuit English

4067 64001

C-64001-02.1-A

1

9

10

8

11

12

7

4

5

3

6

2

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64001c01.1 1

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6190749M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 3

6

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6190750M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

9

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 8

10

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 8

11

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

12

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

®

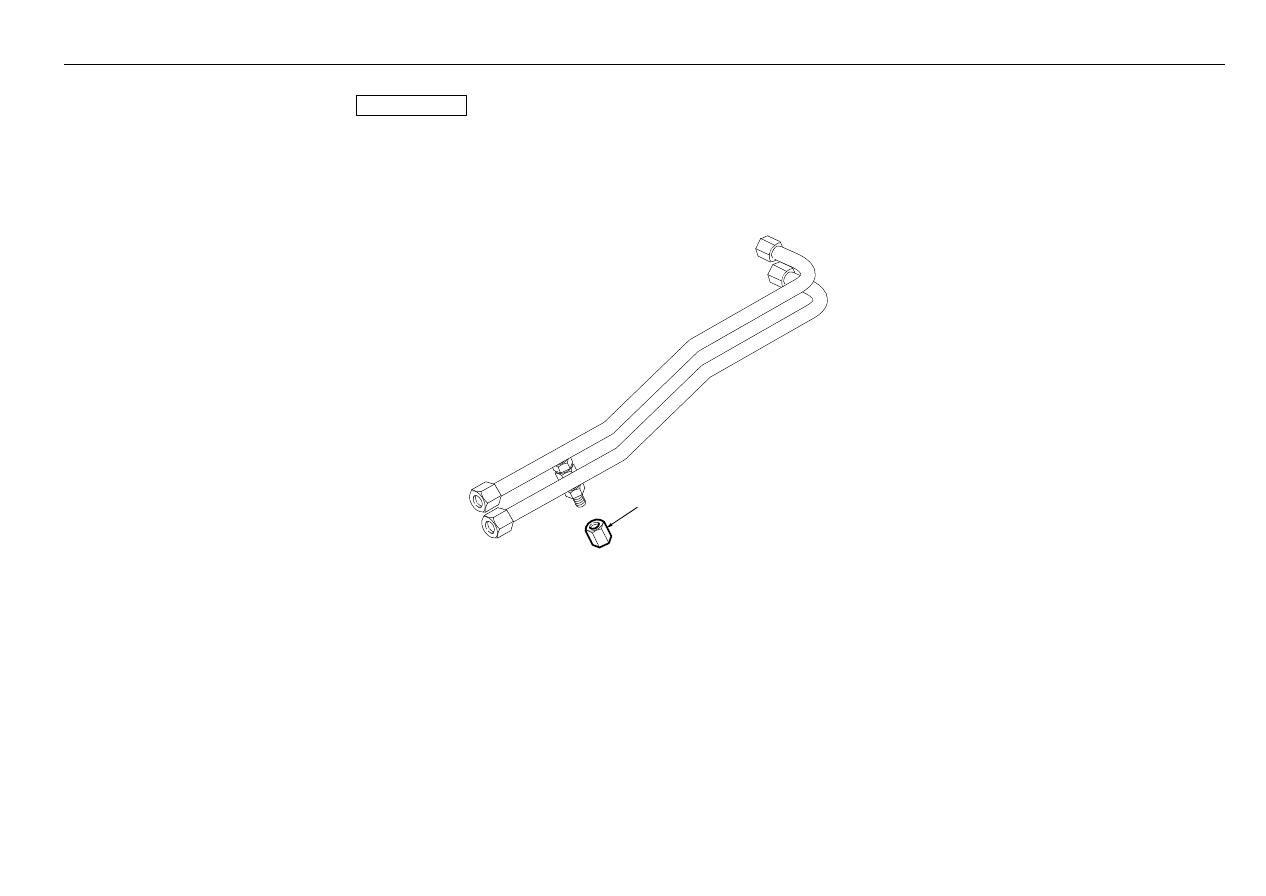

839

Ride Control

- Hydraulic Circuit Less Ride Control

4067 64002

1

C-64002-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

356579X1

2

Cap Tube 9/16

Capuchon

Wetterkappe

Sombrerete

®

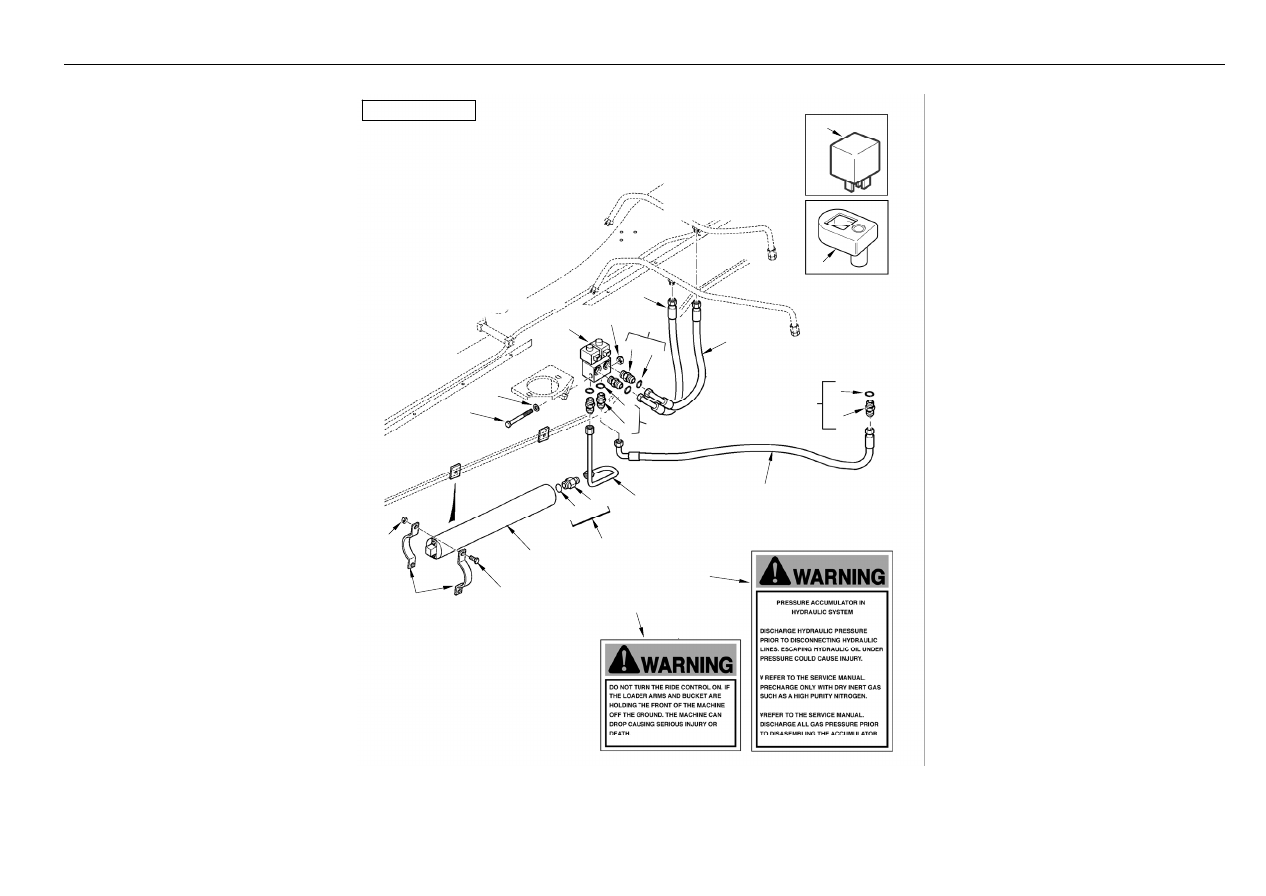

841

Ride Control

- Hydraulic Circuit French

4067 64004

C-64004-01.1-C

28

27

20

21

19

18

17

16

23

25 24

4

26

22

1

3

2

11

10

9

8

12

14

13

15

6

7

5

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64004c02.1 1

2

3009504X1

1

Bolt M10-100 Z5s

Goupille

Bolzen M10 X 100

Tornillo

3

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

4

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

5

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

6

#UNION

1

Union

Union

Union

Union

Ref. 5

7

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

8

6109373M91

1

Tube-Acum/R.Contrl Valve

Tuyauterie

Rohr Kpl

Conjunto De Tubería

9

3519179M91

1

Connector

Borne

Doppelnippel

Conexión, Conj.

10

#UNION

1

Union

Union

Union

Union

Ref. 9

11

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

12

6106193M92

1

Accumulator - Ride Control

Accumulateur

Akkumulator

Acumulador

13

6101361M1

4

Clamp-Accumulator

Collier De Serrage

Halteschelle

Brida De Fijación

14

339337X1

4

Bolt M8-30 Z5f

Goupille

Bolzen - M8 X 30

Perno

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

256464A1

1

Decal - French

Adhésif

Aufkleber

Adhesivo

17

256453A1

1

Decal - French

Adhésif

Aufkleber

Adhesivo

18

6109375M91

1

Hose Assy - Return Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

19

6109376M91

1

Adaptor

Adaptateur

Reduzienippel

Conexión, Conj.

20

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 19

21

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

22

6109468M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

23

360202X91

2

Connector 9/16 X 3/4

Adaptateur

Reduzienippel

Unión

24

#UNION

1

Union

Union

Union

Union

Ref. 23

25

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

26

6110180M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

27

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

28

6102490M1

1

Relay-Micro

Relais

Relais

Relé

®

843

Ride Control

- Hydraulic Circuit French

4067 64004

C-64004-02.1-A

1

9

10

8

11

12

7

4

5

3

6

2

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64004c01.1 1

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6190749M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 3

6

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6190750M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

9

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 8

10

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 8

11

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

12

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

®

845

Ride Control

- Hydraulic Circuit German

4067 64005

C-64005-01.1-C

28

27

20

21

19

18

17

16

23

25 24

4

26

22

1

3

2

11

10

9

8

12

14

13

15

6

7

5

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64005c02.1 1

2

3009504X1

1

Bolt M10-100 Z5s

Goupille

Bolzen M10 X 100

Tornillo

3

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

4

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

5

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

6

#UNION

1

Union

Union

Union

Union

Ref. 5

7

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

8

6109373M91

1

Tube-Acum/R.Contrl Valve

Tuyauterie

Rohr Kpl

Conjunto De Tubería

9

3519179M91

1

Connector

Borne

Doppelnippel

Conexión, Conj.

10

#UNION

1

Union

Union

Union

Union

Ref. 9

11

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

12

6106193M92

1

Accumulator - Ride Control

Accumulateur

Akkumulator

Acumulador

13

6101361M1

4

Clamp-Accumulator

Collier De Serrage

Halteschelle

Brida De Fijación

14

339337X1

4

Bolt M8-30 Z5f

Goupille

Bolzen - M8 X 30

Perno

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

256465A1

1

Decal - German

Adhésif

Aufkleber

Adhesivo

17

256454A1

1

Decal - German

Adhésif

Aufkleber

Adhesivo

18

6109375M91

1

Hose Assy - Return Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

19

6109376M91

1

Adaptor

Adaptateur

Reduzienippel

Conexión, Conj.

20

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 19

21

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

22

6109468M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

23

360202X91

2

Connector 9/16 X 3/4

Adaptateur

Reduzienippel

Unión

24

#UNION

1

Union

Union

Union

Union

Ref. 23

25

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

26

6110180M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

27

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

28

6102490M1

1

Relay-Micro

Relais

Relais

Relé

®

847

Ride Control

- Hydraulic Circuit German

4067 64005

C-64005-02.1-A

1

9

10

8

11

12

7

4

5

3

6

2

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64005c01.1 1

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6190749M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 3

6

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6190750M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

9

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 8

10

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 8

11

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

12

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

®

849

Ride Control

- Hydraulic Circuit Italian

4067 64006

C-64006-01.1-C

28

27

20

21

19

18

17

16

23

25 24

4

26

22

1

3

2

11

10

9

8

12

14

13

15

6

7

5

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64006c02.1 1

2

3009504X1

1

Bolt M10-100 Z5s

Goupille

Bolzen M10 X 100

Tornillo

3

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

4

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

5

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

6

#UNION

1

Union

Union

Union

Union

Ref. 5

7

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

8

6109373M91

1

Tube-Acum/R.Contrl Valve

Tuyauterie

Rohr Kpl

Conjunto De Tubería

9

3519179M91

1

Connector

Borne

Doppelnippel

Conexión, Conj.

10

#UNION

1

Union

Union

Union

Union

Ref. 9

11

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

12

6106193M92

1

Accumulator - Ride Control

Accumulateur

Akkumulator

Acumulador

13

6101361M1

4

Clamp-Accumulator

Collier De Serrage

Halteschelle

Brida De Fijación

14

339337X1

4

Bolt M8-30 Z5f

Goupille

Bolzen - M8 X 30

Perno

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

256468A1

1

Decal - Italian

Adhésif

Aufkleber

Adhesivo

17

256457A1

1

Decal - Italian

Adhésif

Aufkleber

Adhesivo

18

6109375M91

1

Hose Assy - Return Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

19

6109376M91

1

Adaptor

Adaptateur

Reduzienippel

Conexión, Conj.

20

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 19

21

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

22

6109468M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

23

360202X91

2

Connector 9/16 X 3/4

Adaptateur

Reduzienippel

Unión

24

#UNION

1

Union

Union

Union

Union

Ref. 23

25

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

26

6110180M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

27

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

28

6102490M1

1

Relay-Micro

Relais

Relais

Relé

®

851

Ride Control

- Hydraulic Circuit Italian

4067 64006

C-64006-02.1-A

1

9

10

8

11

12

7

4

5

3

6

2

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64006c01.1 1

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6190749M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 3

6

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6190750M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

9

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 8

10

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 8

11

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

12

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

®

853

Ride Control

- Hydraulic Circuit Spanish

4067 64007

C-64007-01.1-C

28

27

20

21

19

18

17

16

23

25 24

4

26

22

1

3

2

11

10

9

8

12

14

13

15

6

7

5

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64007c02.1 1

2

3009504X1

1

Bolt M10-100 Z5s

Goupille

Bolzen M10 X 100

Tornillo

3

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

4

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

5

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

6

#UNION

1

Union

Union

Union

Union

Ref. 5

7

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

8

6109373M91

1

Tube-Acum/R.Contrl Valve

Tuyauterie

Rohr Kpl

Conjunto De Tubería

9

3519179M91

1

Connector

Borne

Doppelnippel

Conexión, Conj.

10

#UNION

1

Union

Union

Union

Union

Ref. 9

11

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

12

6106193M92

1

Accumulator - Ride Control

Accumulateur

Akkumulator

Acumulador

13

6101361M1

4

Clamp-Accumulator

Collier De Serrage

Halteschelle

Brida De Fijación

14

339337X1

4

Bolt M8-30 Z5f

Goupille

Bolzen - M8 X 30

Perno

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

256467A1

1

Decal - Spanish

Adhésif

Aufkleber

Adhesivo

17

256456A1

1

Decal - Spanish

Adhésif

Aufkleber

Adhesivo

18

6109375M91

1

Hose Assy - Return Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

19

6109376M91

1

Adaptor

Adaptateur

Reduzienippel

Conexión, Conj.

20

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 19

21

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

22

6109468M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

23

360202X91

2

Connector 9/16 X 3/4

Adaptateur

Reduzienippel

Unión

24

#UNION

1

Union

Union

Union

Union

Ref. 23

25

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

26

6110180M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

27

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

28

6102490M1

1

Relay-Micro

Relais

Relais

Relé

®

855

Ride Control

- Hydraulic Circuit Spanish

4067 64007

C-64007-02.1-A

1

9

10

8

11

12

7

4

5

3

6

2

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64007c01.1 1

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6190749M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 3

6

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6190750M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

9

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 8

10

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 8

11

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

12

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

®

857

Ride Control

- Hydraulic Circuit Dutch

4067 64008

C-64008-01.1-C

28

27

20

21

19

18

17

16

23

25 24

4

26

22

1

3

2

11

10

9

8

12

14

13

15

6

7

5

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64008c02.1 1

2

3009504X1

1

Bolt M10-100 Z5s

Goupille

Bolzen M10 X 100

Tornillo

3

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

4

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

5

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

6

#UNION

1

Union

Union

Union

Union

Ref. 5

7

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

8

6109373M91

1

Tube-Acum/R.Contrl Valve

Tuyauterie

Rohr Kpl

Conjunto De Tubería

9

3519179M91

1

Connector

Borne

Doppelnippel

Conexión, Conj.

10

#UNION

1

Union

Union

Union

Union

Ref. 9

11

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

12

6106193M92

1

Accumulator - Ride Control

Accumulateur

Akkumulator

Acumulador

13

6101361M1

4

Clamp-Accumulator

Collier De Serrage

Halteschelle

Brida De Fijación

14

339337X1

4

Bolt M8-30 Z5f

Goupille

Bolzen - M8 X 30

Perno

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

256474A1

1

Decal Rcs Dut

Adhésif

Aufkleber

Adhesivo

17

256463A1

1

Decal Rcs Dut

Adhésif

Aufkleber

Adhesivo

18

6109375M91

1

Hose Assy - Return Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

19

6109376M91

1

Adaptor

Adaptateur

Reduzienippel

Conexión, Conj.

20

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 19

21

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

22

6109468M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

23

360202X91

2

Connector 9/16 X 3/4

Adaptateur

Reduzienippel

Unión

24

#UNION

1

Union

Union

Union

Union

Ref. 23

25

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

26

6110180M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

27

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

28

6102490M1

1

Relay-Micro

Relais

Relais

Relé

®

859

Ride Control

- Hydraulic Circuit Dutch

4067 64008

C-64008-02.1-A

1

9

10

8

11

12

7

4

5

3

6

2

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64008c01.1 1

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6190749M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 3

6

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6190750M91

1

Solenoid Cartridge

Solénoïde

Magnetspule

Solenoide

9

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 8

10

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 8

11

6190752M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

12

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

®

861

Ride Control

- Hydraulic Circuit Danish

4067 64009

C-64009-01.1-C

28

27

20

21

19

18

17

16

23

25 24

4

26

22

1

3

2

11

10

9

8

12

14

13

15

6

7

5

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100522M91

1

Solenoid Valve Assy

Soupape De Pilotage

Magnetventil

Válvula De Pilotaje

64009c02.1 1

2

3009504X1

1

Bolt M10-100 Z5s

Goupille

Bolzen M10 X 100

Tornillo

3

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

4

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

5

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

6

#UNION

1

Union

Union

Union

Union

Ref. 5

7

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

8

6109373M91

1

Tube-Acum/R.Contrl Valve

Tuyauterie

Rohr Kpl

Conjunto De Tubería

9

3519179M91

1

Connector

Borne

Doppelnippel

Conexión, Conj.

10

#UNION

1

Union

Union

Union

Union

Ref. 9

11

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

12

6106193M92

1

Accumulator - Ride Control

Accumulateur

Akkumulator

Acumulador

13

6101361M1

4

Clamp-Accumulator

Collier De Serrage

Halteschelle

Brida De Fijación

14

339337X1

4

Bolt M8-30 Z5f

Goupille

Bolzen - M8 X 30

Perno

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

256466A1

1

Decal - Danish

Adhésif

Aufkleber

Adhesivo

17

256455A1

1

Decal - Danish

Adhésif

Aufkleber

Adhesivo

18

6109375M91

1

Hose Assy - Return Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

19

6109376M91

1

Adaptor

Adaptateur

Reduzienippel

Conexión, Conj.

20

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 19

21

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

22

6109468M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

23

360202X91

2

Connector 9/16 X 3/4

Adaptateur

Reduzienippel

Unión

24

#UNION

1

Union

Union

Union

Union

Ref. 23

25

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

26

6110180M91

1

Hose Assy - Ride Control

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

27

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

28

6102490M1

1

Relay-Micro

Relais

Relais

Relé

®

863















Content      ..     25      26      27      28     ..
