Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 23





Front Console

- Forward/Reverse Switch ROPS

4067 55004

9

8

5

7

1

4

3

2

6

4

C-55004-04.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

55004c01.1 2

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

705

Front Console

- Installation Cab

4067 55006

12

3

5

2

4

3

1

9

8

7

6

11

10

C-55006-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106473M91

1

Front Console Lower-Cab

Console

Konsole

Consola

55006c02.1 1

2

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

55006c04.1 1

3

6101591M1

4

Fastener - "Scrivet"

Rivet

Niete

Remache

4

#PANEL,
INSTRUMENT

1

Panel, Instrument

Panel, Instrument

Panel, Instrument

Panel, Instrument

55006c03.1 1

5

6099518M1

1

Cover - Front Console Upper (Grey)

Cache

Abdeckung

Tapa

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

10

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

11

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

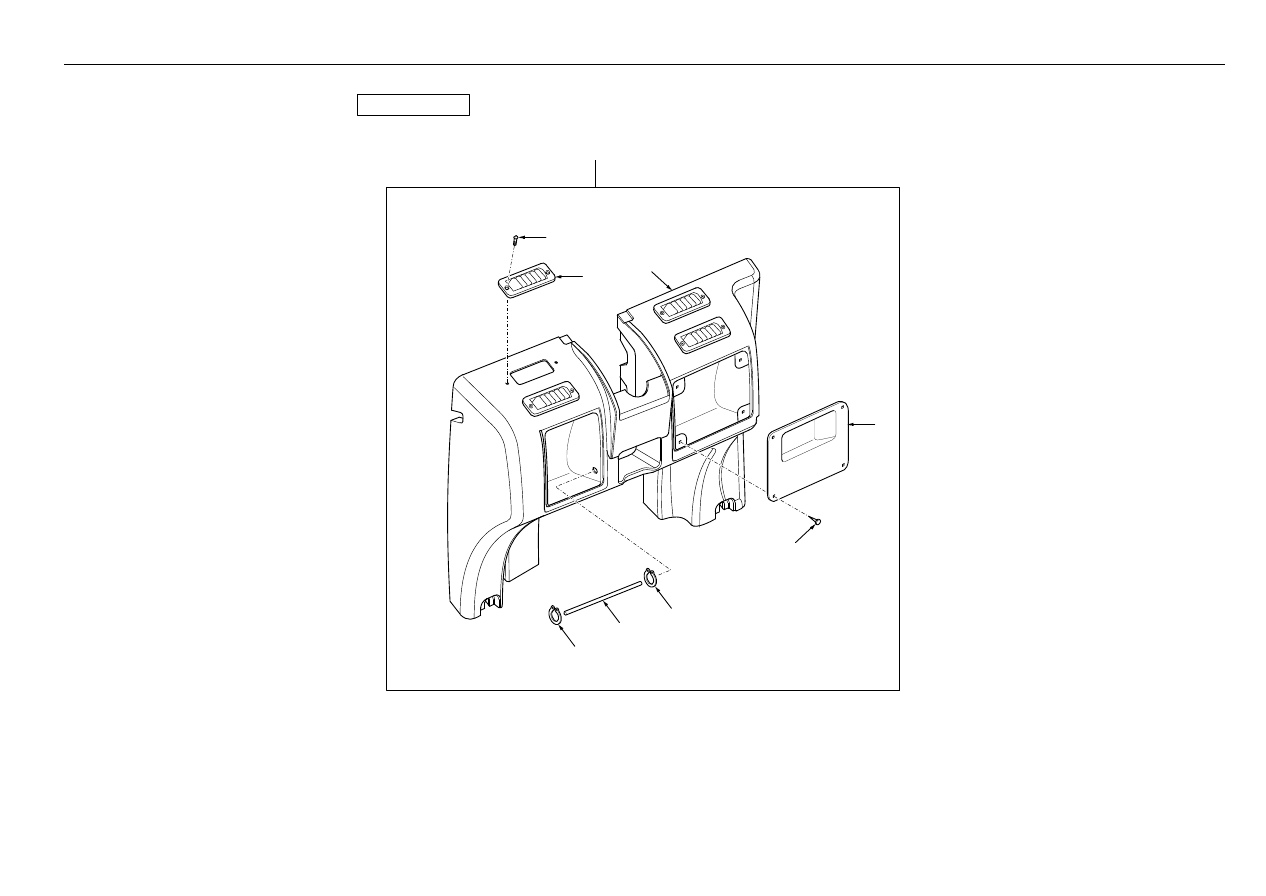

707

Front Console Cab

4067 55006

1

C-55006-02.1-A

2

8

3

9

4

6

5

7

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106473M91

1

Front Console Lower-Cab

Console

Konsole

Consola

55006c01.1 1

2

6106671M1

1

Front Console Lower-Cab

Console

Konsole

Consola

3

6106812M2

1

Cover - Console Pocket (Grey)

Cache

Abdeckung

Tapa

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

3516231M1

5

Louver Small

Trappe Aération

Luftschlitz

Difusor

9

3522735M4

10

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

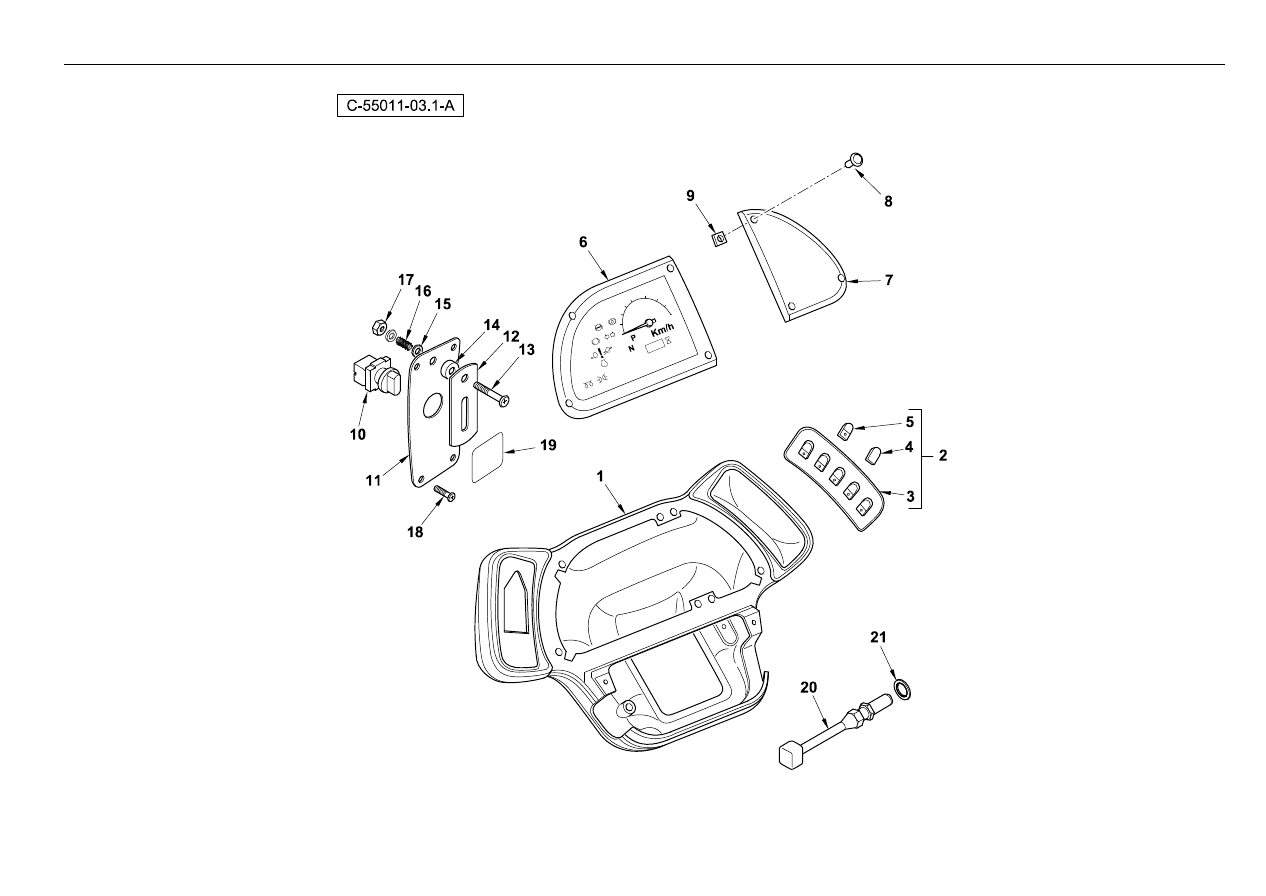

709

Front Console

- Instrument Panel Cab

4067 55006

9

6

17

15

15

16

14

12

13

19

18

11

10

1

8

7

5

4

2

3

C-55006-03.1-A

Km/h

N

P

!

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6099537M1

1

Front Console Upper Cab (Grey)

Console

Konsole

Consola

55006c01.1 4

2

6109507M91

1

Switchpack RH - Front Console

Paquet De Commut.

Schaltsatz

Paquete De Cambio

3

#SWITCHPACK

1

Switchpack

Switchpack

Switchpack

Switchpack

Ref. 2

4

6101778M1

3

Cover-Switch W/Out Legend (Grey)

Cache

Abdeckung

Tapa

5

6101777M91

2

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

6

6102305M93

1

Panel, Instrument - Front, Less
Speedo

Tableau De Bord

Brett, Armaturen

Tablero Instrumentos

7

6101807M1

1

Panel, Top R/H - Front Console (Grey) Couvercle

Abdeckblech

Tapa

8

365915X1

7

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

9

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

10

3519935M91

1

4wd Switch Assy

Commutateur Ass.

Schalter Kplt

Contactar

11

6106194M1

1

Switch Plate 4wheel Brake

Plaque

Platte

Placa

12

6106195M2

1

Indicator 4 Wheel Brake Lever

Témoin

Anzeige

Indicador

13

3009542X1

1

Screw Pan Hd.M6 X 45

Vis

Schraube

Tornillo

14

3516528M1

1

Boss

Bossage

Anschweißauge

Traviesa

15

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

16

3516529M1

1

Spring

Siège De Ressort

Federsitz

Muelle

17

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

18

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

19

6106221M1

1

Decal-4w Brake Select Switch

Adhésif

Aufkleber

Adhesivo

®

711

Front Console

- Forward/Reverse Switch Cab

4067 55006

9

8

5

7

1

4

3

2

6

4

C-55006-04.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

55006c01.1 2

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

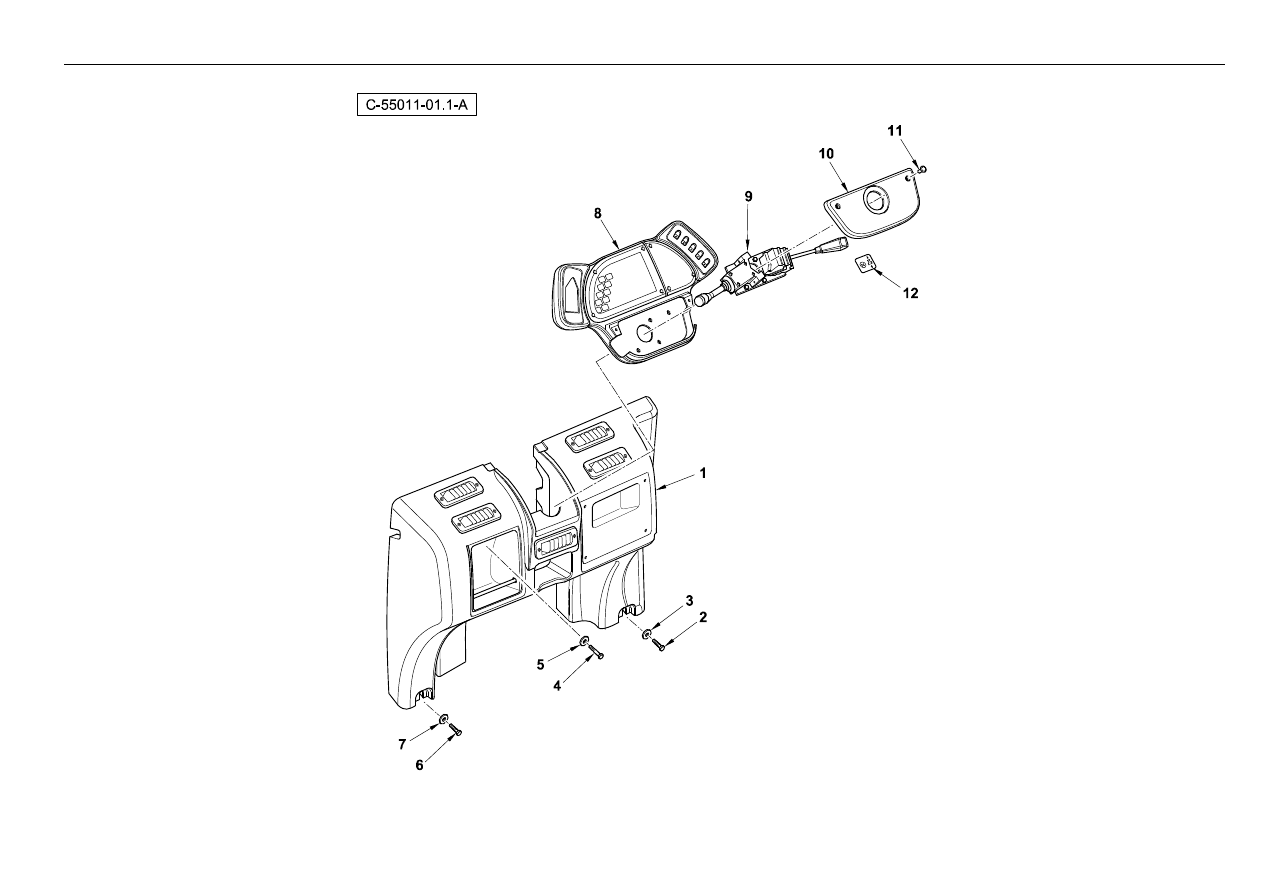

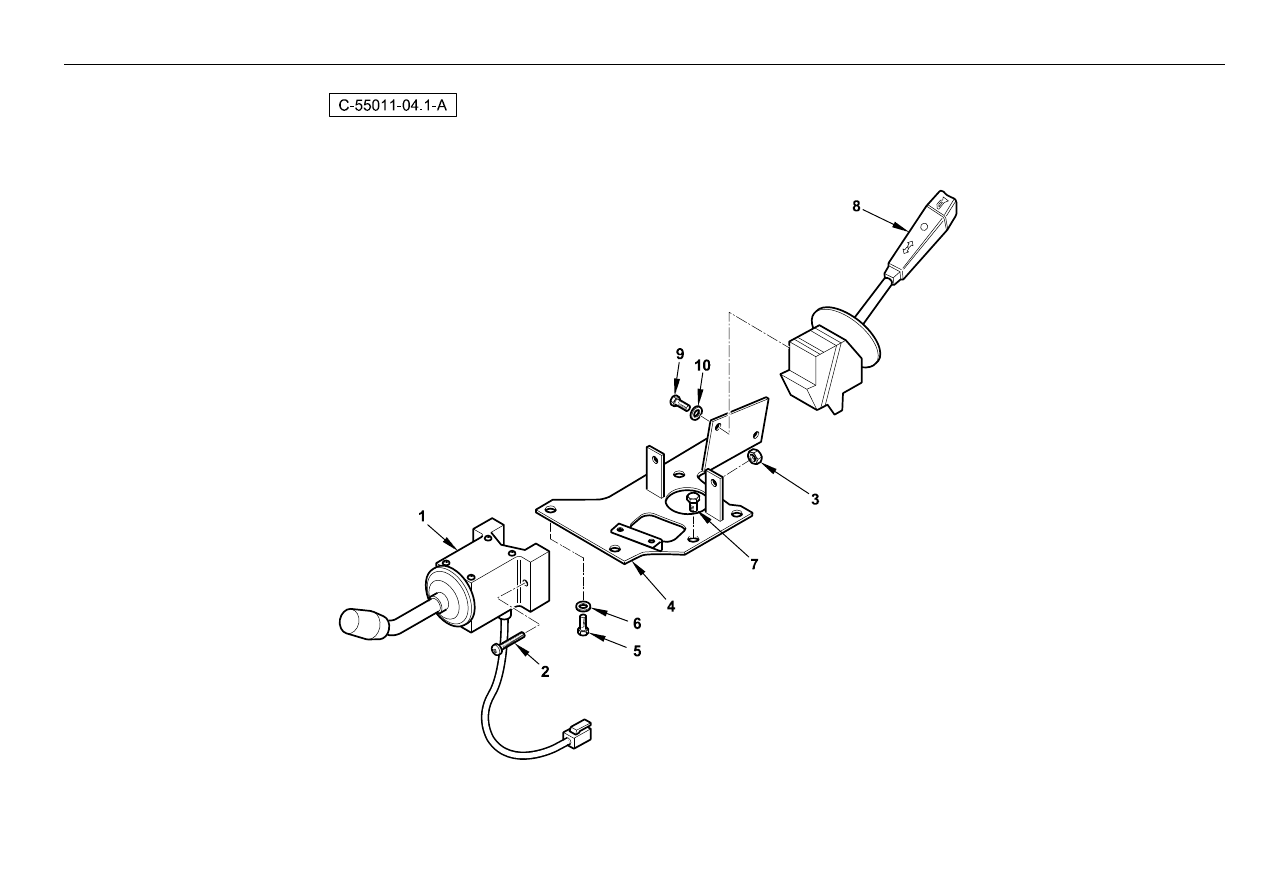

713

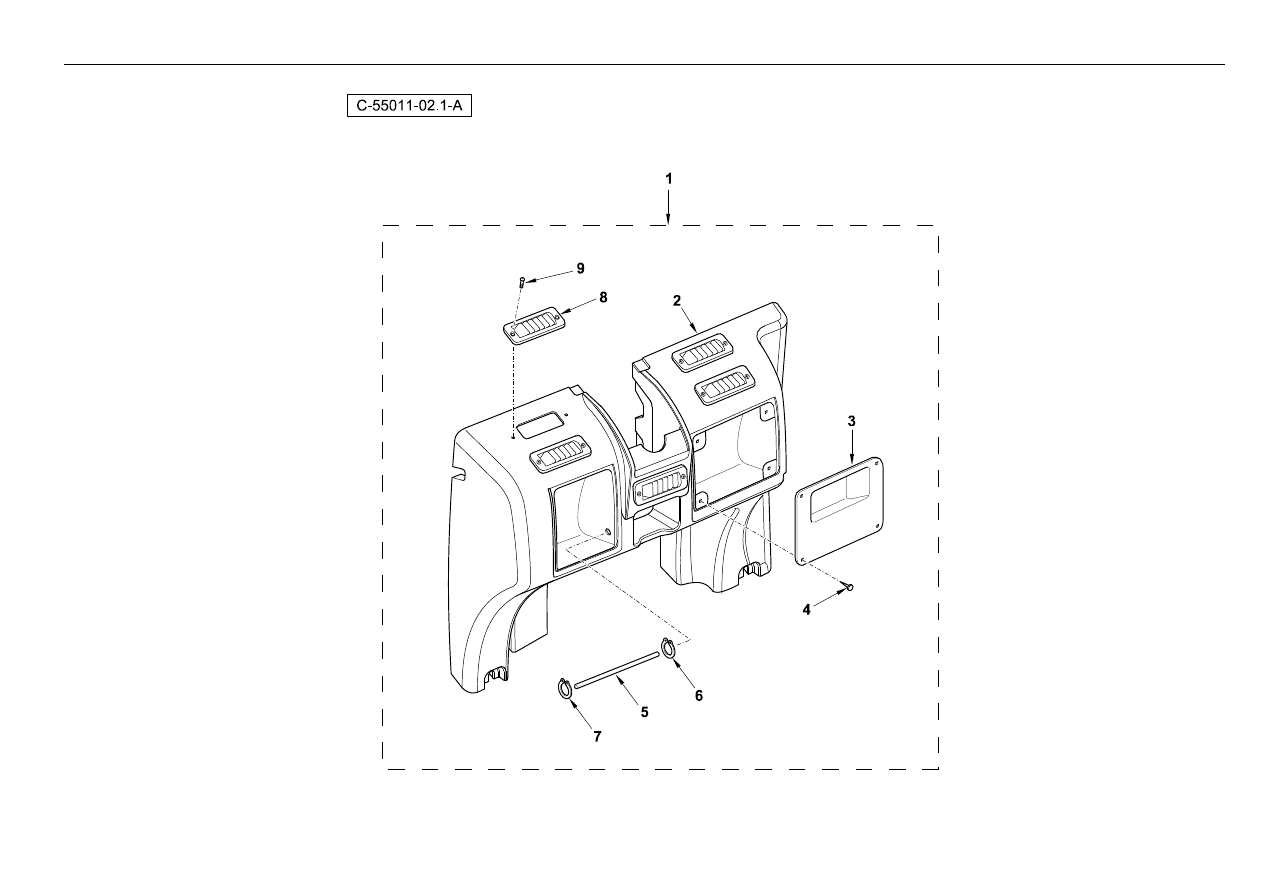

Front Console

- Installation Cab

4067 55011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CONSOLE

1

Console

Console

Console

Console

55011c02.1 1

2

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

3

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

4

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

5

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

#CONSOLE,

1

Console

Console

Console

Console

55011c03.1 1

9

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

55011c04.1 1

10

6099518M1

1

Cover - Front Console Upper (Grey)

Cache

Abdeckung

Tapa

11

6101591M1

2

Fastener - "Scrivet"

Rivet

Niete

Remache

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

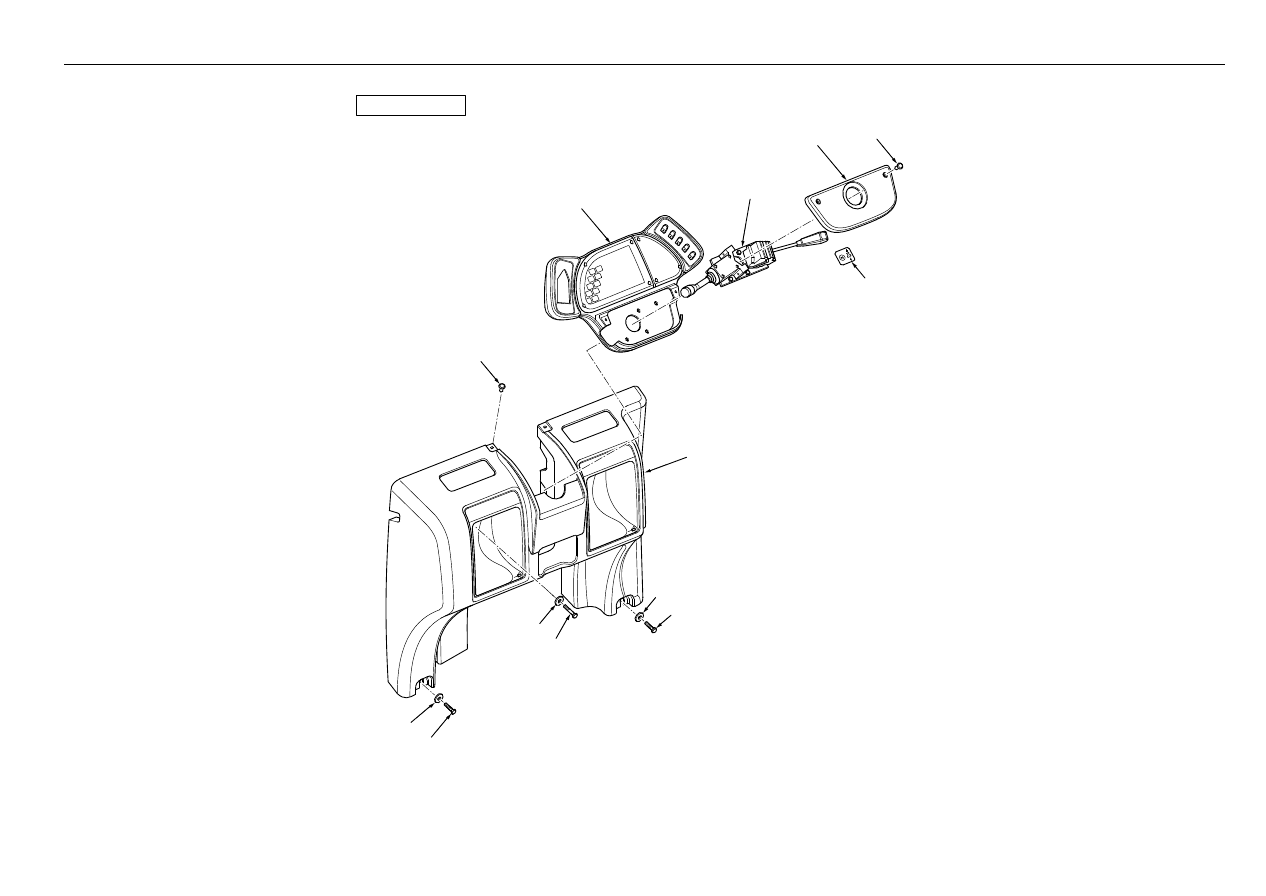

715

Front Console Cab

4067 55011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106473M91

1

Front Console Lower-Cab

Console

Konsole

Consola

55011c01.1 1

2

6106671M1

1

Front Console Lower-Cab

Console

Konsole

Consola

3

6106812M2

1

Cover - Console Pocket (Grey)

Cache

Abdeckung

Tapa

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

3516231M1

5

Louver Small

Trappe Aération

Luftschlitz

Difusor

9

3522735M4

10

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

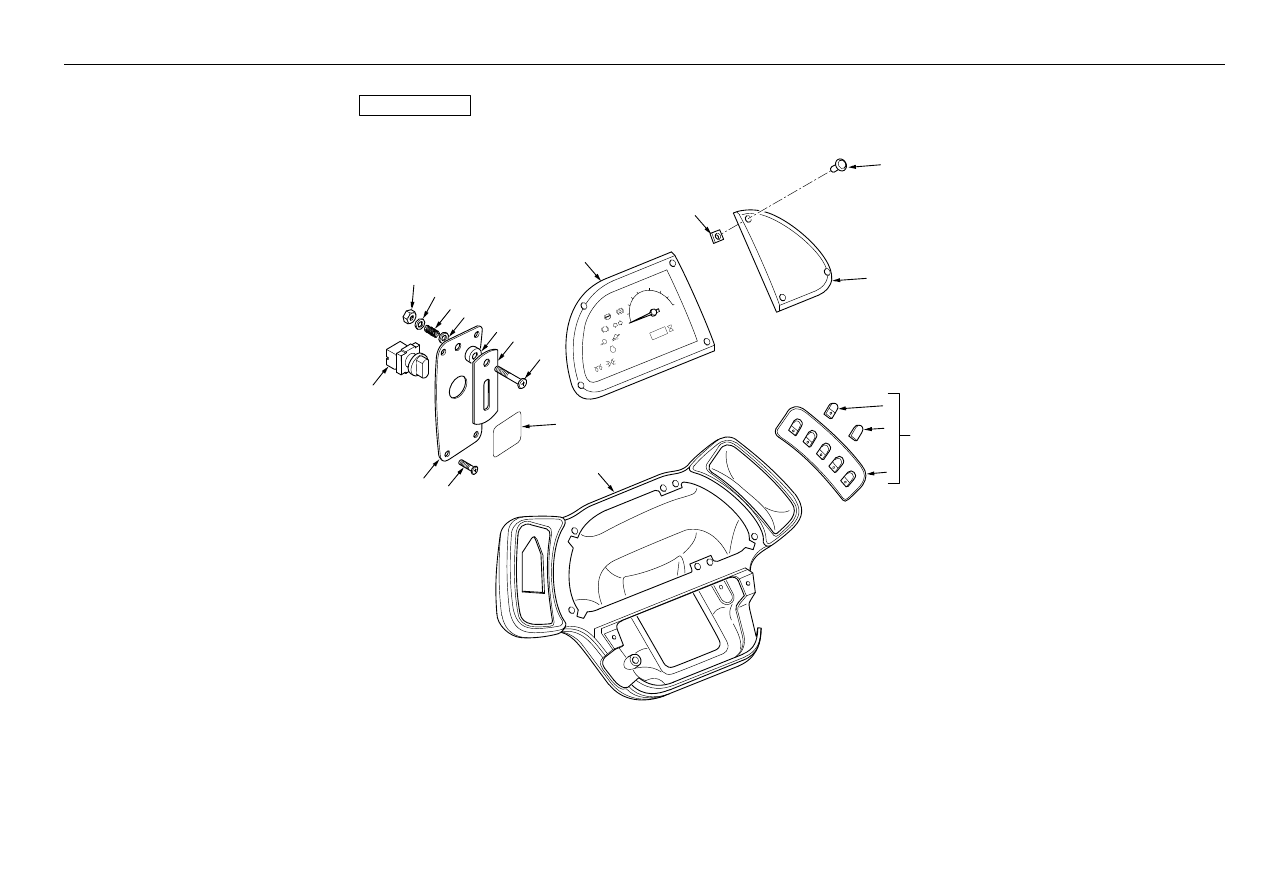

717

Front Console

- Instrument Panel Cab

4067 55011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6099537M1

1

Front Console Upper Cab (Grey)

Console

Konsole

Consola

55011c01.1 8

2

6109507M91

1

Switchpack RH - Front Console

Paquet De Commut.

Schaltsatz

Paquete De Cambio

3

#SWITCHPACK

1

Switchpack

Switchpack

Switchpack

Switchpack

Ref. 2

4

6101778M1

3

Cover-Switch W/Out Legend (Grey)

Cache

Abdeckung

Tapa

5

6101777M91

2

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

6

6111060M91

1

Instr Pack With Speedo Console -
Front

Groupe D'inst. De Bo

Instrumentensatz

Tablero Instrumentos

7

6101807M1

1

Panel, Top R/H - Front Console (Grey) Couvercle

Abdeckblech

Tapa

8

365915X1

7

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

9

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

10

3519935M91

1

4wd Switch Assy

Commutateur Ass.

Schalter Kplt

Contactar

11

6106194M1

1

Switch Plate 4wheel Brake

Plaque

Platte

Placa

12

6106195M2

1

Indicator 4 Wheel Brake Lever

Témoin

Anzeige

Indicador

13

3009542X1

1

Screw Pan Hd.M6 X 45

Vis

Schraube

Tornillo

14

3516528M1

1

Boss

Bossage

Anschweißauge

Traviesa

15

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

16

3516529M1

1

Spring

Siège De Ressort

Federsitz

Muelle

17

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

18

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

19

6106221M1

1

Decal-4w Brake Select Switch

Adhésif

Aufkleber

Adhesivo

20

6110926M91

1

Speed Sensor Carraro Ref: 9471260

Capteur Vitesse

Sensor

Captador

21

N612

1

Seal Bonded - 1/2" Bsb

Joint

Dichtung

Junta

®

719

Front Console

- Forward/Reverse Switch Cab

4067 55011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

55011c01.1 9

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

4

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

5

339124X1

3

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

339124X1

3

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

8

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

9

3007932X1

2

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

10

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

721

Front Console

- Installation ROPS

4067 55021

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101124

1

Console Assy Front Lower ROPS
(Black)

Console

Konsole

Consola

See 55021c02.1

2

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

See 55021c04.1

3

6101591M1

4

Fastener - "Scrivet"

Rivet

Niete

Remache

4

#PANEL,
INSTRUMENT

1

Panel, Instrument

Panel, Instrument

Panel, Instrument

Panel, Instrument

See 55021c03.1

5

T101130

1

Cover Console Front Upper (Black)

Couvercle

Deckel

Cubierta

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

10

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

11

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

723

Front Console ROPS

4067 55021

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101124

1

Console Assy Front Lower ROPS
(Black)

Console

Konsole

Consola

2

T101125

1

Console Front Lower ROPS

Console Front Lower
ROPS

Console Front Lower
ROPS

Console Front Lower
ROPS

3

T101126

1

Cover (Black)

Couvercle

Deckel

Cubierta

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

6108290M1

2

Cover, Blanking - Heater Vents, ROPS Cache

Abdeckung

Placa

9

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

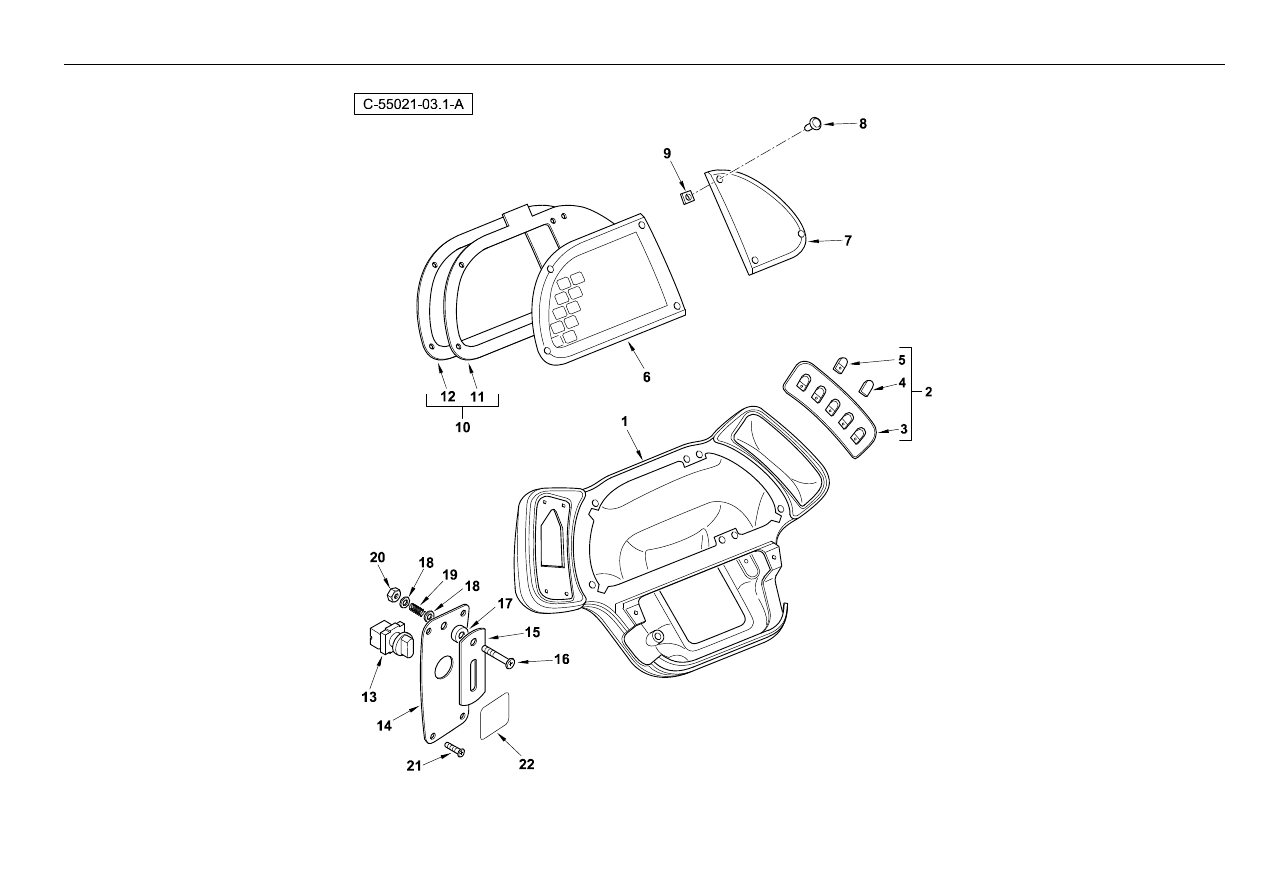

725

Front Console

- Instrument Panel ROPS

4067 55021

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101129

1

Console - Front Upper (Black)

Console

Konsole

Consola

2

T101193

1

Switch Pack - RH - Front Console

Paquet De Commut.

Schaltsatz

Paquete De Cambio

3

#SWITCHPACK

1

Switchpack

Switchpack

Switchpack

Switchpack

Ref. 2

4

T101131

3

Switch Blank (Black)

Couvercle

Deckel

Cubierta

5

6101777M91

2

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

6

T101133

1

Instrument Panel - Less Speedo
(Black Frame)

Table De Bord

Brett, Armaturen

Tablero Instrumentos

7

T101135

1

Auxilliary Panel (Black)

Panneau

Verkblech

Panel

8

6111375M1

7

Screw - Panel No.6 X 25 Lg

Vis

Schraube

Tornillo

9

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

10

6102824M91

1

Plate-Mounting

Plaque De Fermeture

Verschlussplatte

Placa De Cierre

11

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 10

12

6102609M1

1

Gasket

Joint

Dichtring

Empaquetadura

13

3519935M91

1

4wd Switch Assy

Commutateur Ass.

Schalter Kplt

Contactar

14

6106194M1

1

Switch Plate 4wheel Brake

Plaque

Platte

Placa

15

6106195M2

1

Indicator 4 Wheel Brake Lever

Témoin

Anzeige

Indicador

16

3009542X1

1

Screw Pan Hd.M6 X 45

Vis

Schraube

Tornillo

17

3516528M1

1

Boss

Bossage

Anschweißauge

Traviesa

18

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

19

3516529M1

1

Spring

Siège De Ressort

Federsitz

Muelle

20

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

21

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

22

6106221M1

1

Decal-4w Brake Select Switch

Adhésif

Aufkleber

Adhesivo

®

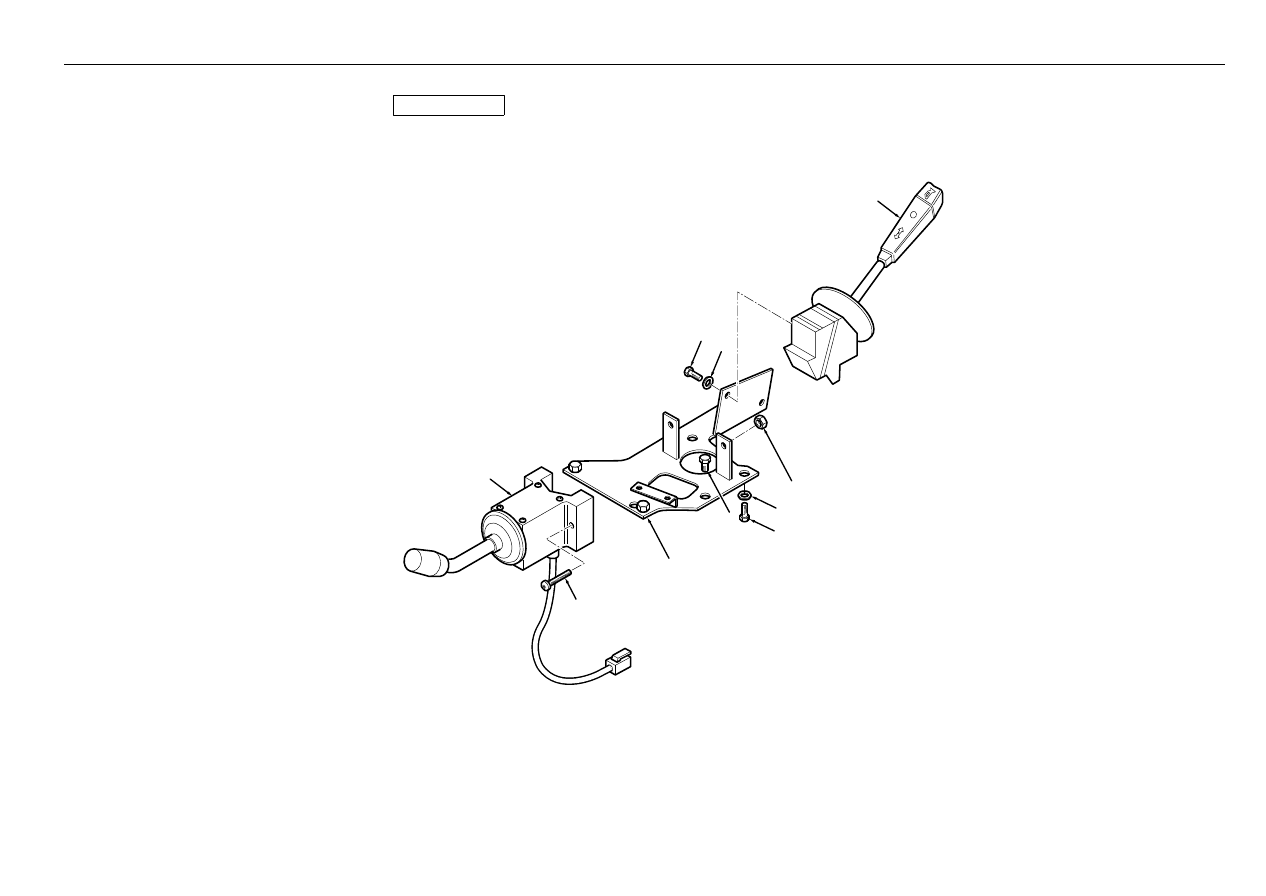

727

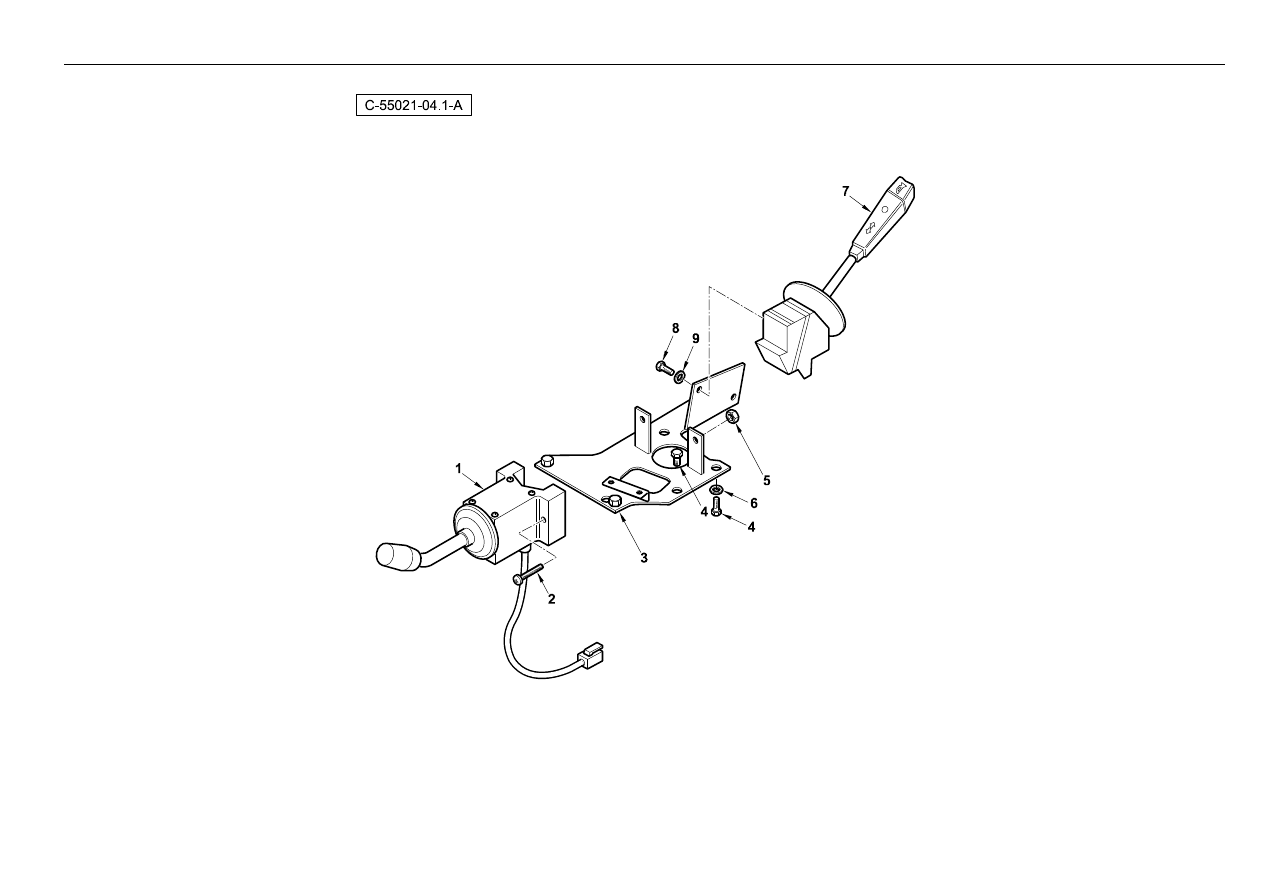

Front Console

- Forward/Reverse Switch ROPS

4067 55021

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

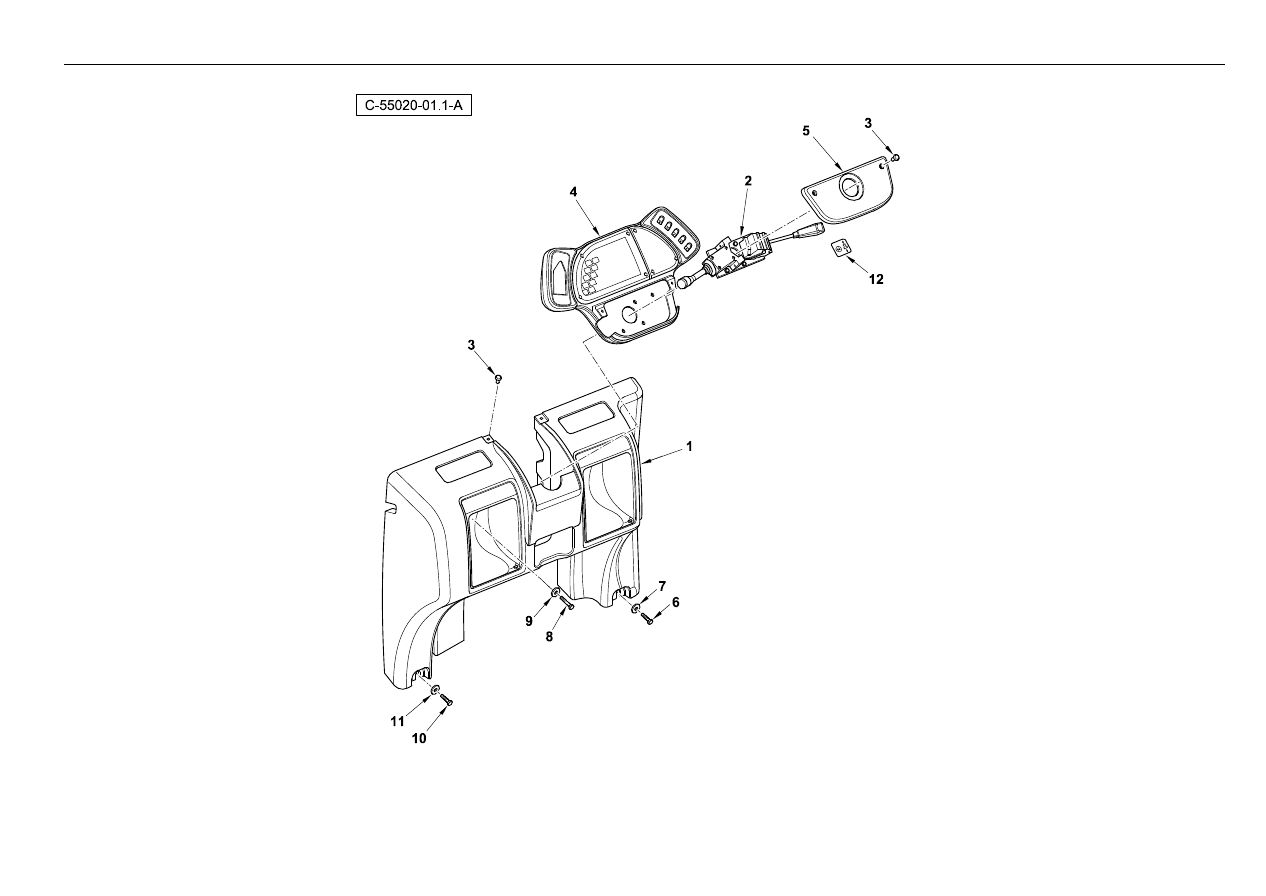

729

Front Console

- Installation ROPS

4067 55020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101124

1

Console Assy Front Lower ROPS
(Black)

Console

Konsole

Consola

See 55020c02.1

2

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

See 55020c04.1

3

6101591M1

4

Fastener - "Scrivet"

Rivet

Niete

Remache

4

#PANEL,
INSTRUMENT

1

Panel, Instrument

Panel, Instrument

Panel, Instrument

Panel, Instrument

See 55020c03.1

5

T101130

1

Cover Console Front Upper (Black)

Couvercle

Deckel

Cubierta

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

10

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

11

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

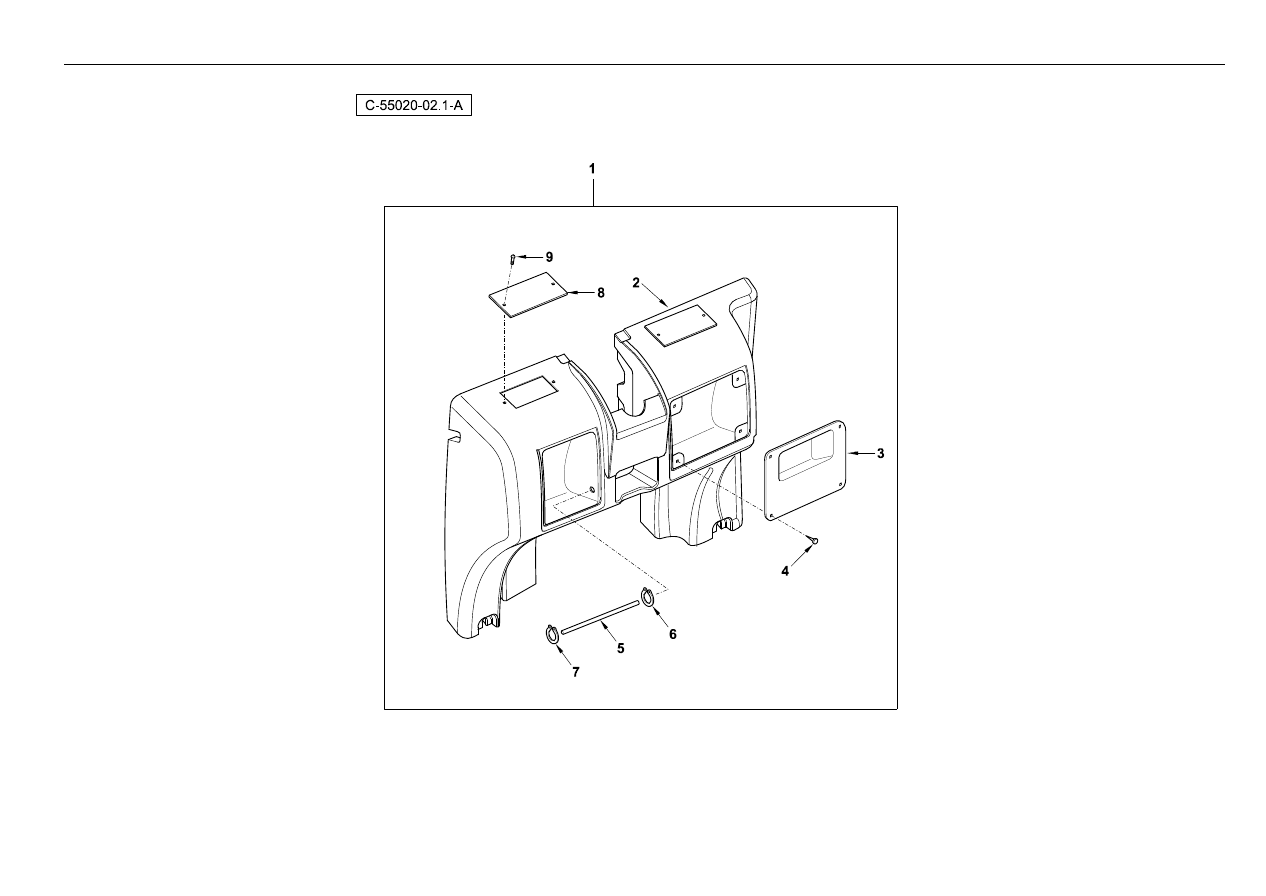

731

Front Console ROPS

4067 55020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101124

1

Console Assy Front Lower ROPS
(Black)

Console

Konsole

Consola

2

T101125

1

Console Front Lower ROPS

Console Front Lower
ROPS

Console Front Lower
ROPS

Console Front Lower
ROPS

3

T101126

1

Cover (Black)

Couvercle

Deckel

Cubierta

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

6108290M1

2

Cover, Blanking - Heater Vents, ROPS Cache

Abdeckung

Placa

9

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

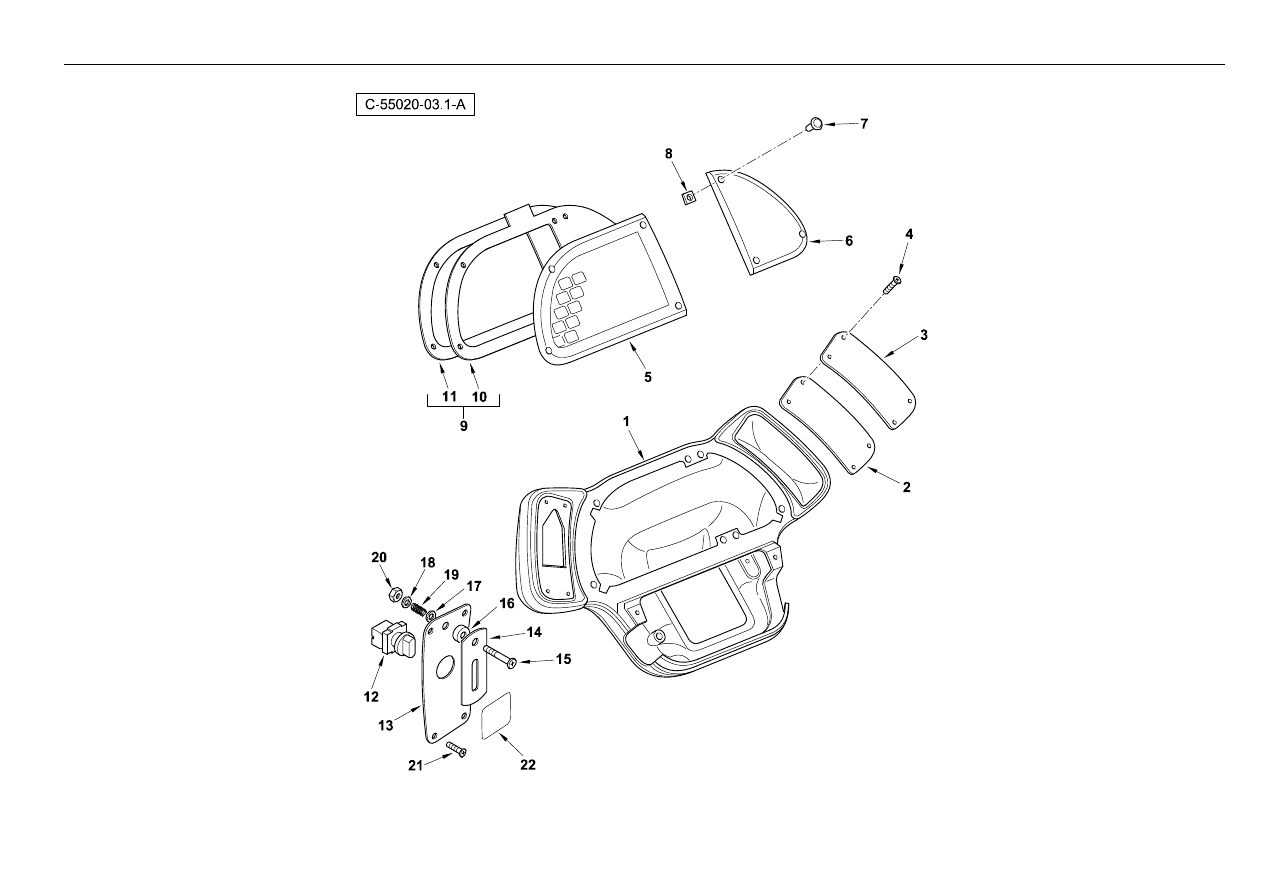

733

Front Console

- Instrument Panel ROPS

4067 55020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101129

1

Console - Front Upper (Black)

Console

Konsole

Consola

2

6109902M1

1

Panel Blank - Hole 3mm Dia.

Panneau

Deckblech

Panel

3

6109915M1

1

Panel Blank - Hole 4mm Dia.

Panneau

Deckblech

Panel

4

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

5

T101133

1

Instrument Panel - Less Speedo
(Black Frame)

Table De Bord

Brett, Armaturen

Tablero Instrumentos

6

T101135

1

Auxilliary Panel (Black)

Panneau

Verkblech

Panel

7

6111375M1

7

Screw - Panel No.6 X 25 Lg

Vis

Schraube

Tornillo

8

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

9

6102824M91

1

Plate-Mounting

Plaque De Fermeture

Verschlussplatte

Placa De Cierre

10

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 9

11

6102609M1

1

Gasket

Joint

Dichtring

Empaquetadura

12

3519935M91

1

4wd Switch Assy

Commutateur Ass.

Schalter Kplt

Contactar

13

6106194M1

1

Switch Plate 4wheel Brake

Plaque

Platte

Placa

14

6106195M2

1

Indicator 4 Wheel Brake Lever

Témoin

Anzeige

Indicador

15

3009542X1

1

Screw Pan Hd.M6 X 45

Vis

Schraube

Tornillo

16

3516528M1

1

Boss

Bossage

Anschweißauge

Traviesa

17

3516528M1

2

Boss

Bossage

Anschweißauge

Traviesa

18

390971X1

1

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

19

3516529M1

1

Spring

Siège De Ressort

Federsitz

Muelle

20

1441500X1

4

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

21

3516218M2

1

Screw S/Tapping

Vis

Schraube

Tornillo

22

6106221M1

4

Decal-4w Brake Select Switch

Adhésif

Aufkleber

Adhesivo

®

735















Content      ..     21      22      23      24     ..
