Terex BACKHOE LOADER 820. Parts Manual (2010) - page 59

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516796M91

1

Coupling Male Q/Rel

Coupleur Male

Kuppist Innen

Acoplador Rápido

2

3516795M91

1

Coupling Female Q/Rel

Coupleur Femelle

Kuppist Aussen

Acoplamiento Rápido

3

6106080M1

2

Decal-Arrow

Adhésif

Aufkleber

Adhesivo

4

835025M1

2

Ring O

Joint Torique

O Ring

Junta De Tipo O

5

356269X1

2

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

6

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

7

6106190M91

2

Hose-Aux Dipper

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

8

339761X1

4

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

9

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

10

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

11

6106186M92

1

Tube-Aux Boom 4.5 LH

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

12

6106188M92

1

Tube-Aux Boom 4.5 RH

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

13

6106746M91

2

Hose Assy.

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

14

3517380M93

1

Bracket-Aux Hyd

Patte Fixation

Halter

Cuchara, Conj.

15

3517379M2

1

Bracket - Hose RH (Plain) - Nla

Support Fixation

Haltearm

Soporte

16

339123X1

4

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

17

339374X1

4

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

18

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

19

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

20

6106082M1

1

Hose-Sleeve

Chemise

Büchse

Camisa

21

6107467M92

1

Harness-Hammer ISO Valve

Faisceau Ass.

Kabelbaum

Haz, Conj.

22

6107165M91

1

Switch Assy Hammer

Commutateur Ass.

Schalter

Conmutador, Conj.

23

6107176M2

1

Plate-Switch

Plaque

Platte

Placa

®

1855

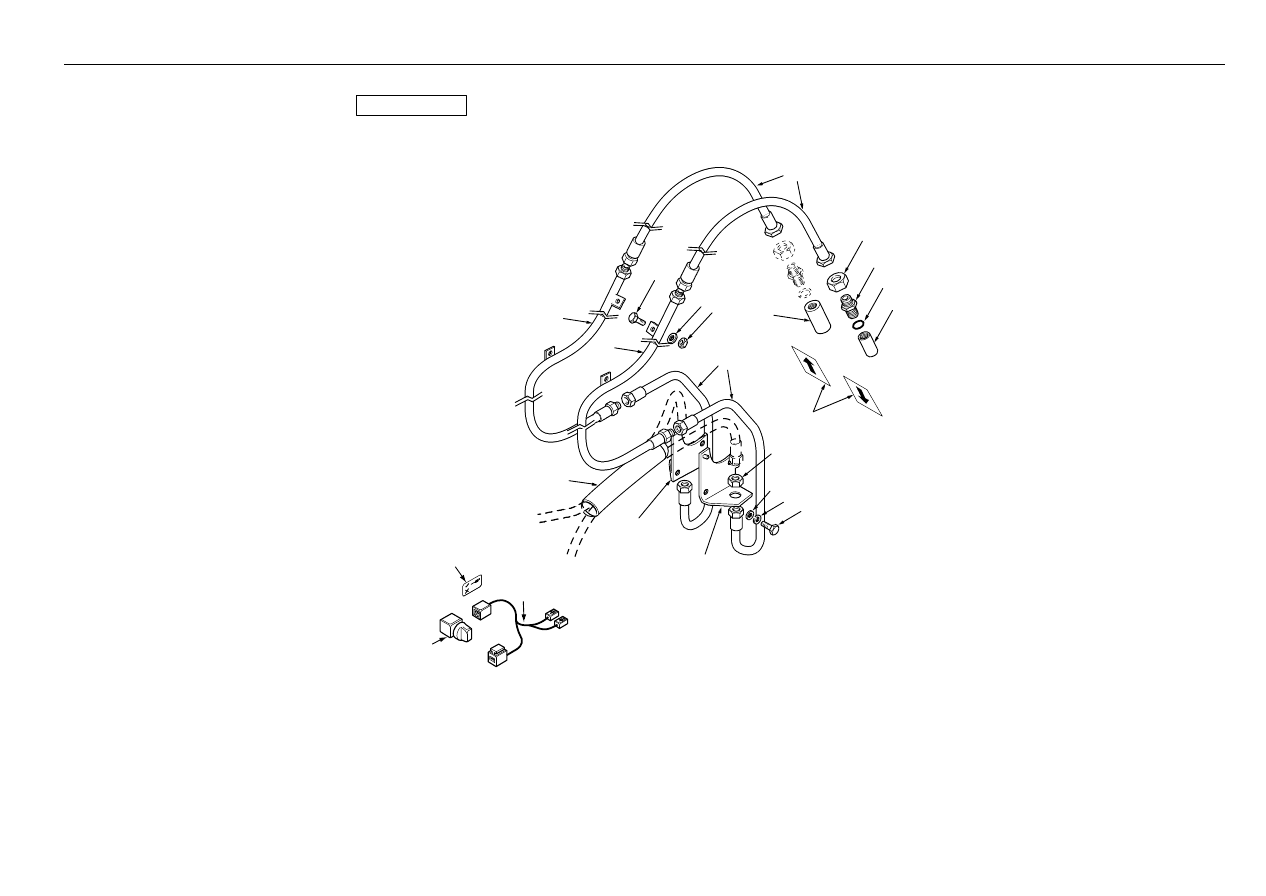

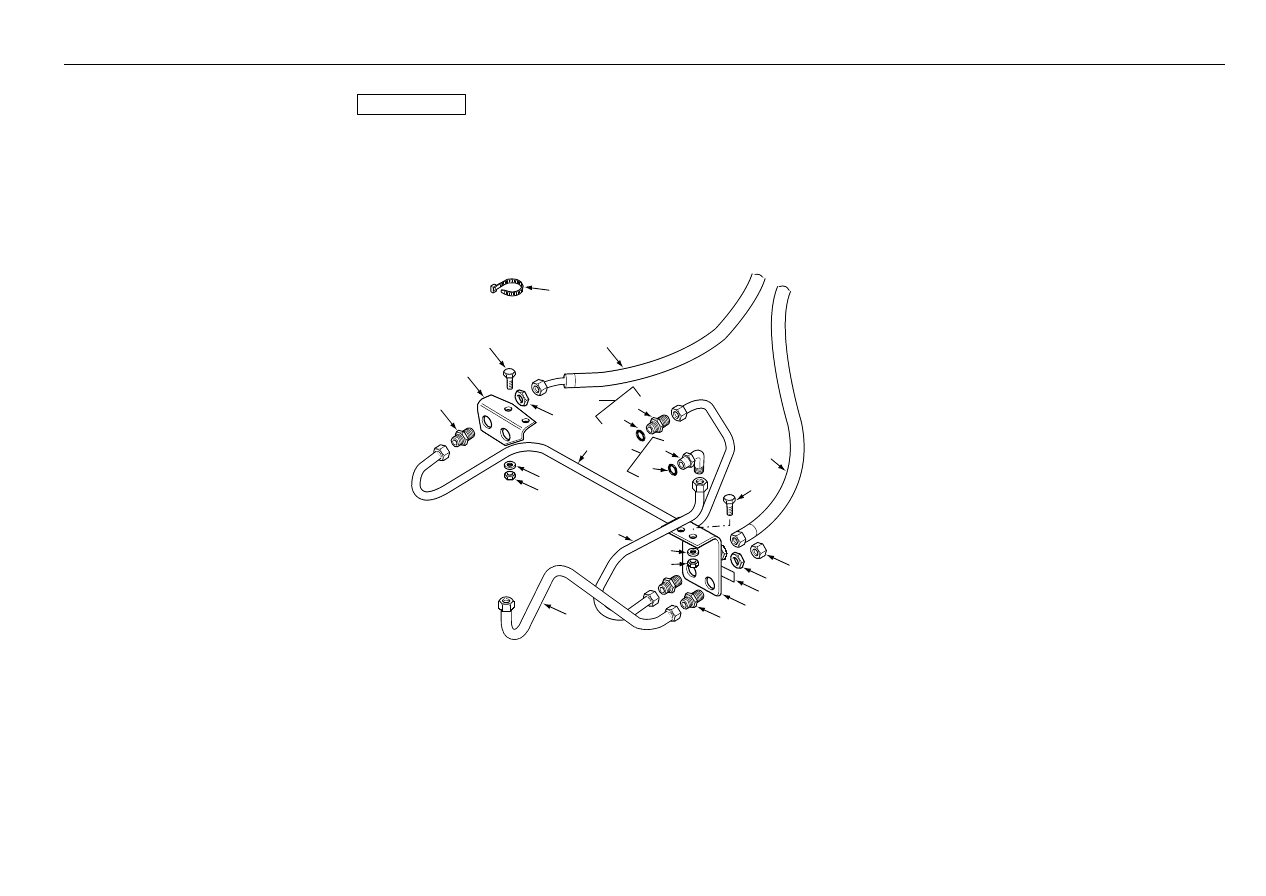

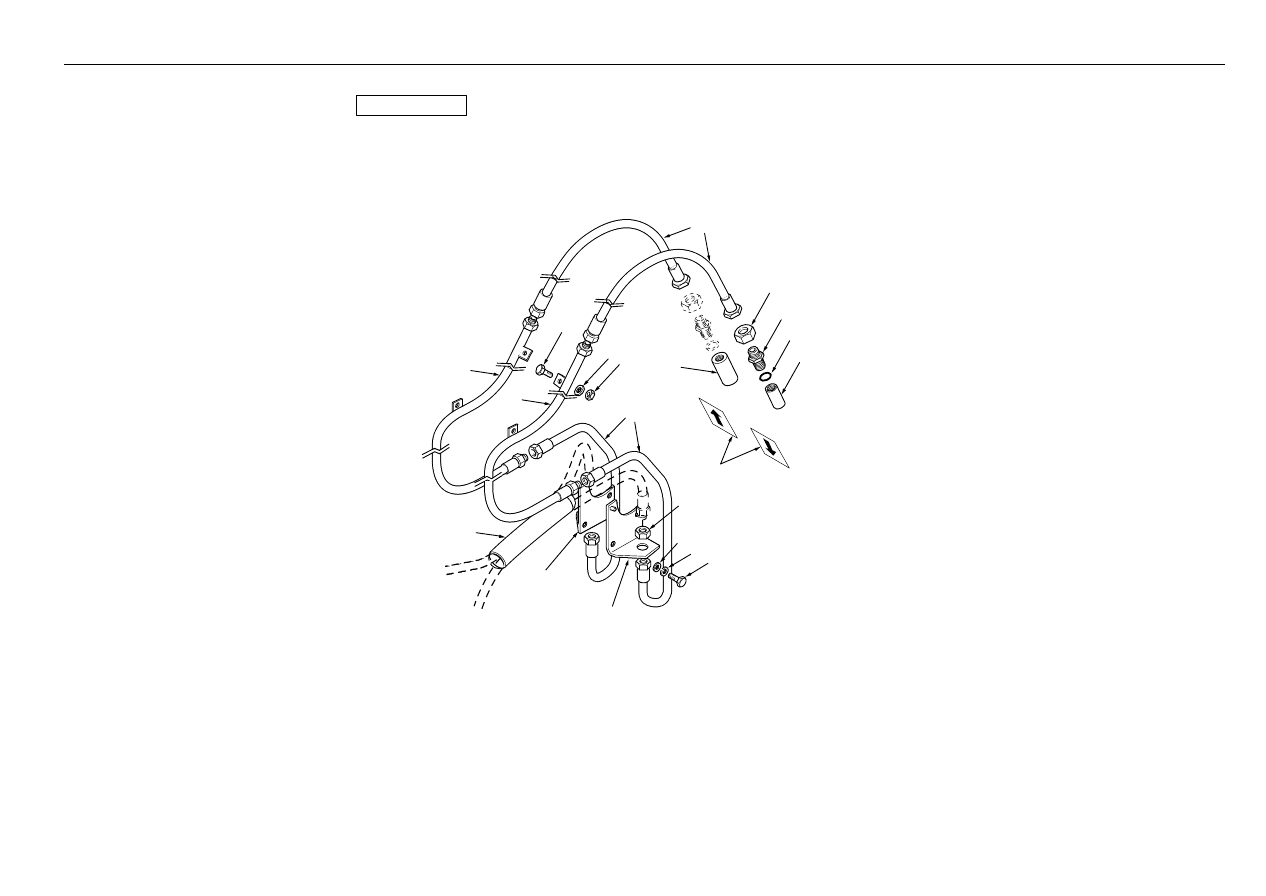

Auxiliary Hydraulics

- Centremount Telescopic Dipper - Boom 4.5m

4067 80005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107468M92

1

Hose Assy. - Aux. Hydrs.,
Centremount

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

2

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

3

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 2

4

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

5

6108292M91

1

Valve-Changeover

Soupape De Priorité

Vorrangventil

Válvula De Prioridad

Ecn06/091

5

6111538M91

1

Valve - Changeover

Soupape

Ventil

Válvula De Prioridad

Ecn06/091

6

3019894X1

3

Bolt M6 X 100

Goupille

Bolzen M6 X 100

Tornillo

Ecn06/091

6

3004715X1

2

Capscrew - M8 X 60 ISO 10.9 (Zinc)

Vis Bouchon M8 X 60

Hutschraube M8 X 60

Tornillo

Ecn06/091

7

391038X1

3

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

Ecn06/091

8

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

Ecn06/091

8

390971X1

3

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

Ecn06/091

9

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

Ecn06/091

9

1441500X1

3

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

Ecn06/091

10

6108445M1

1

Plate-Mtg Lug

Patte De Fixation

Anschweisslasche

Pata De Fijación

Ecn06/091

11

3001758X1

1

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

Ecn06/091

12

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

Ecn06/091

13

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

Ecn06/091

14

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

15

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 11

16

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

17

6109620M91

1

Tube Assy - Aux Hydraulics

Tuyauterie

Rohr Kpl

Conjunto De Tubería

18

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

19

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 15

20

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

21

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

22

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 18

23

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

24

6109622M91

1

Tube Assy - Aux Hydraulics

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

25

366462X1

1

Elbow Swivel

Coude À 90°

Winkelstuck

Codo, 90°

26

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

®

1857

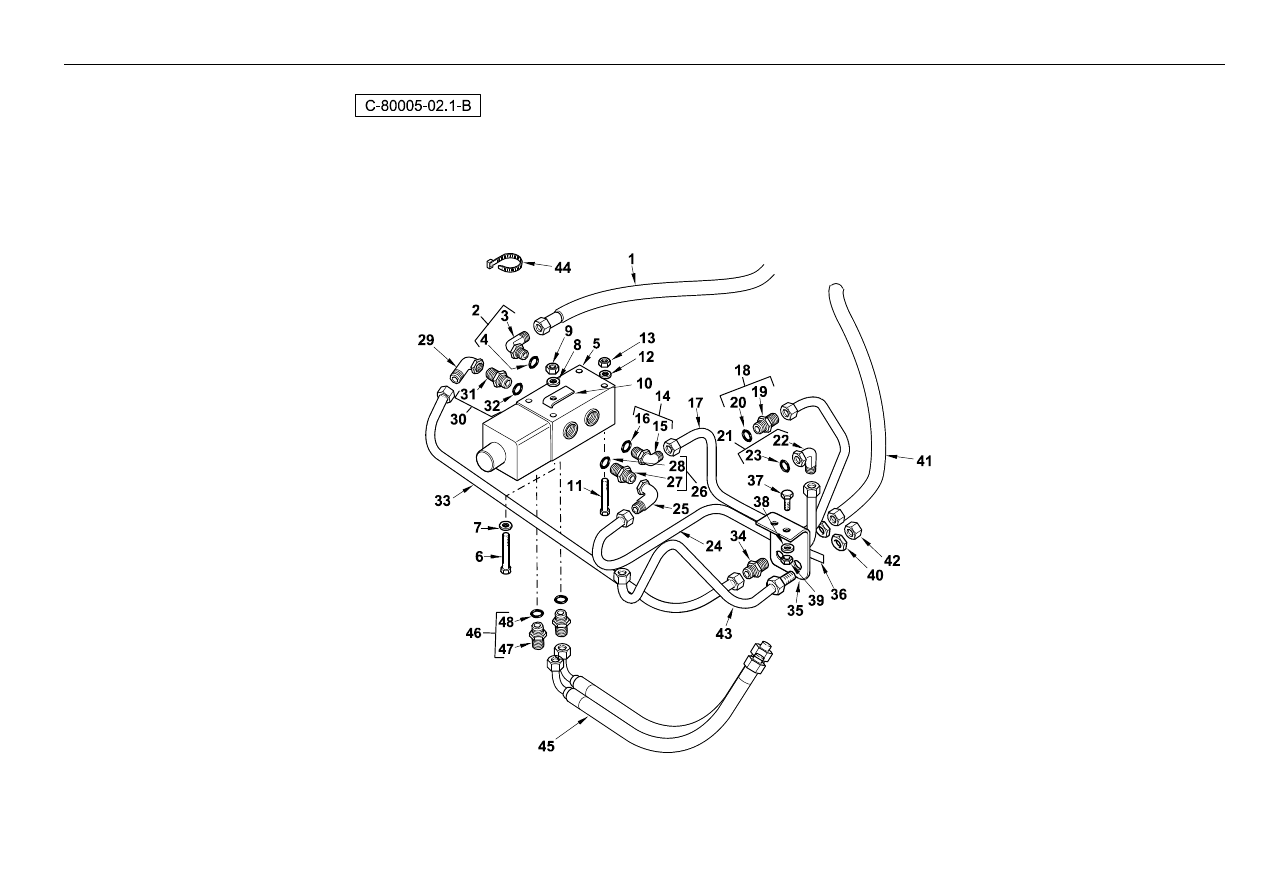

Auxiliary Hydraulics

- Centremount Telescopic Dipper - Boom 4.5m

4067 80005

Part No.

Qty.

English

French

German

Spanish

Remarks

27

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 23

28

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

29

366462X1

1

Elbow Swivel

Coude À 90°

Winkelstuck

Codo, 90°

30

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

31

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 27

32

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

33

6109766M91

1

Tube Assy

Tuyauterie

Rohr Kpl

Conjunto De Tubería

34

356269X1

1

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

35

6109769M1

1

Bracket

Patte Fixation

Haltearm

Pata De Fijación

36

6109770M1

1

Decal-Double Acting Hyds

Adhésif

Aufkleber

Adhesivo

37

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

38

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

39

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

40

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

41

6109768M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

42

355782X1

1

Cap

Capuchon

Kappe

Obturador

43

6110023M91

1

Tube Assy - Aux Hyds Return Cm

Tuyauterie

Rohr Kpl

Conjunto De Tubería

44

1862425M1

6

Tie 385mm T50l

Attache Cable

Kabelbinder

Enlace De Cable

45

6109552M91

2

Hose Assy.

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

46

365715X91

2

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

47

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 43

48

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

®

1859

Auxiliary Hydraulics

- Centremount Telescopic Dipper - Boom 4.5m

4067 80007

1

3

4

5

6

8

9

10

7

2

12

11

20

13

18

19

17

16

14

15

C-80007-01.1-A

23

21

22

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516796M91

1

Coupling Male Q/Rel

Coupleur Male

Kuppist Innen

Acoplador Rápido

2

3516795M91

1

Coupling Female Q/Rel

Coupleur Femelle

Kuppist Aussen

Acoplamiento Rápido

3

6106080M1

2

Decal-Arrow

Adhésif

Aufkleber

Adhesivo

4

835025M1

2

Ring O

Joint Torique

O Ring

Junta De Tipo O

5

356269X1

2

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

6

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

7

6106190M91

2

Hose-Aux Dipper

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

8

339761X1

4

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

9

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

10

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

11

6106186M92

1

Tube-Aux Boom 4.5 LH

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

12

6106188M92

1

Tube-Aux Boom 4.5 RH

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

13

6106746M91

2

Hose Assy.

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

14

3517380M93

1

Bracket-Aux Hyd

Patte Fixation

Halter

Cuchara, Conj.

15

3517379M2

1

Bracket - Hose RH (Plain) - Nla

Support Fixation

Haltearm

Soporte

16

339123X1

4

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

17

339374X1

4

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

18

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

19

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

20

6106082M1

1

Hose-Sleeve

Chemise

Büchse

Camisa

21

6107467M92

1

Harness-Hammer ISO Valve

Faisceau Ass.

Kabelbaum

Haz, Conj.

22

6107165M91

1

Switch Assy Hammer

Commutateur Ass.

Schalter

Conmutador, Conj.

23

6109932M1

1

Decal - Aux Hydraulics

Adhésif

Aufkleber

Adhesivo

®

1861

Auxiliary Hydraulics

- Centremount Telescopic Dipper - Boom 4.5m

4067 80007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107468M92

1

Hose Assy. - Aux. Hydrs.,
Centremount

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

2

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

3

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 2

4

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

5

6111538M91

1

Valve - Changeover

Soupape

Ventil

Válvula De Prioridad

Ecn06/091

5

6108292M91

1

Valve-Changeover

Soupape De Priorité

Vorrangventil

Válvula De Prioridad

Ecn06/091

6

3019894X1

3

Bolt M6 X 100

Goupille

Bolzen M6 X 100

Tornillo

Ecn06/091

6

3004715X1

2

Capscrew - M8 X 60 ISO 10.9 (Zinc)

Vis Bouchon M8 X 60

Hutschraube M8 X 60

Tornillo

Ecn06/091

7

391038X1

3

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

Ecn06/091

8

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

Ecn06/091

8

390971X1

3

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

Ecn06/091

9

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

Ecn06/091

9

1441500X1

3

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

Ecn06/091

10

6108445M1

1

Plate-Mtg Lug

Patte De Fixation

Anschweisslasche

Pata De Fijación

06/091

11

3001758X1

1

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

Ecn06/091

12

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

Ecn06/091

13

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

Ecn06/091

14

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

15

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 11

16

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

17

6109620M91

1

Tube Assy - Aux Hydraulics

Tuyauterie

Rohr Kpl

Conjunto De Tubería

18

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

19

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 15

20

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

21

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

22

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 18

23

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

24

6109622M91

1

Tube Assy - Aux Hydraulics

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

25

366462X1

1

Elbow Swivel

Coude À 90°

Winkelstuck

Codo, 90°

26

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

®

1863

Auxiliary Hydraulics

- Centremount Telescopic Dipper - Boom 4.5m

4067 80007

Part No.

Qty.

English

French

German

Spanish

Remarks

27

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 23

28

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

29

366462X1

1

Elbow Swivel

Coude À 90°

Winkelstuck

Codo, 90°

30

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

31

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 27

32

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

33

6109766M91

1

Tube Assy

Tuyauterie

Rohr Kpl

Conjunto De Tubería

34

356269X1

1

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

35

6109769M1

1

Bracket

Patte Fixation

Haltearm

Pata De Fijación

36

6109770M1

1

Decal-Double Acting Hyds

Adhésif

Aufkleber

Adhesivo

37

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

38

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

39

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

40

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

41

6109768M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

42

355782X1

1

Cap

Capuchon

Kappe

Obturador

43

6110023M91

1

Tube Assy - Aux Hyds Return Cm

Tuyauterie

Rohr Kpl

Conjunto De Tubería

44

1862425M1

6

Tie 385mm T50l

Attache Cable

Kabelbinder

Enlace De Cable

45

6109552M91

2

Hose Assy.

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

46

365715X91

2

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

47

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 43

48

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

®

1865

Auxiliary Hydraulics

- Centremount Standard Dipper

4067 80011

1

3

4

5

6

8

9

10

7

2

12

11

20

13

18

19

17

16

14

15

C-80011-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516796M91

1

Coupling Male Q/Rel

Coupleur Male

Kuppist Innen

Acoplador Rápido

2

3516795M91

1

Coupling Female Q/Rel

Coupleur Femelle

Kuppist Aussen

Acoplamiento Rápido

3

6106080M1

2

Decal-Arrow

Adhésif

Aufkleber

Adhesivo

4

835025M1

2

Ring O

Joint Torique

O Ring

Junta De Tipo O

5

356269X1

2

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

6

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

7

6106190M91

2

Hose-Aux Dipper

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

8

339761X1

4

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

9

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

10

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

11

6106186M92

1

Tube-Aux Boom 4.5 LH

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

12

6106188M92

1

Tube-Aux Boom 4.5 RH

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

13

6106746M91

2

Hose Assy.

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

14

3517380M93

1

Bracket-Aux Hyd

Patte Fixation

Halter

Cuchara, Conj.

15

3517379M2

1

Bracket - Hose RH (Plain) - Nla

Support Fixation

Haltearm

Soporte

16

339123X1

4

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

17

339374X1

4

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

18

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

19

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

20

6106082M1

1

Hose-Sleeve

Chemise

Büchse

Camisa

®

1867

Auxiliary Hydraulics

- Centremount Standard Dipper

4067 80011

2

7

3

5

4

6

10

13

11

8

14

19

20

26

16

17

21

22

25

15

12

9

1

23

18

C-80011-02.1-A

24

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107468M92

1

Hose Assy. - Aux. Hydrs.,
Centremount

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

2

6110076M1

1

Bracket - Aux Hydraulics Cm

Patte Fixation

Haltearm

Pata De Fijación

3

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

4

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

5

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

6

355575X1

1

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

7

356269X1

1

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

8

6110077M91

1

Tube Assy - Aux Hydraulics Cm

Tuyauterie

Rohr Kpl

Conjunto De Tubería

9

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

10

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 9

11

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

12

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

13

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 12

14

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

15

6110079M91

1

Tube Assy - Aux Hyds Cm

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

16

356269X1

1

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

17

6109769M1

1

Bracket

Patte Fixation

Haltearm

Pata De Fijación

18

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

19

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

20

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

21

6109770M1

1

Decal-Double Acting Hyds

Adhésif

Aufkleber

Adhesivo

22

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

23

6109768M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

24

1862425M1

6

Tie 385mm T50l

Attache Cable

Kabelbinder

Enlace De Cable

25

355782X1

1

Cap

Capuchon

Kappe

Obturador

26

6110023M91

1

Tube Assy - Aux Hyds Return Cm

Tuyauterie

Rohr Kpl

Conjunto De Tubería

®

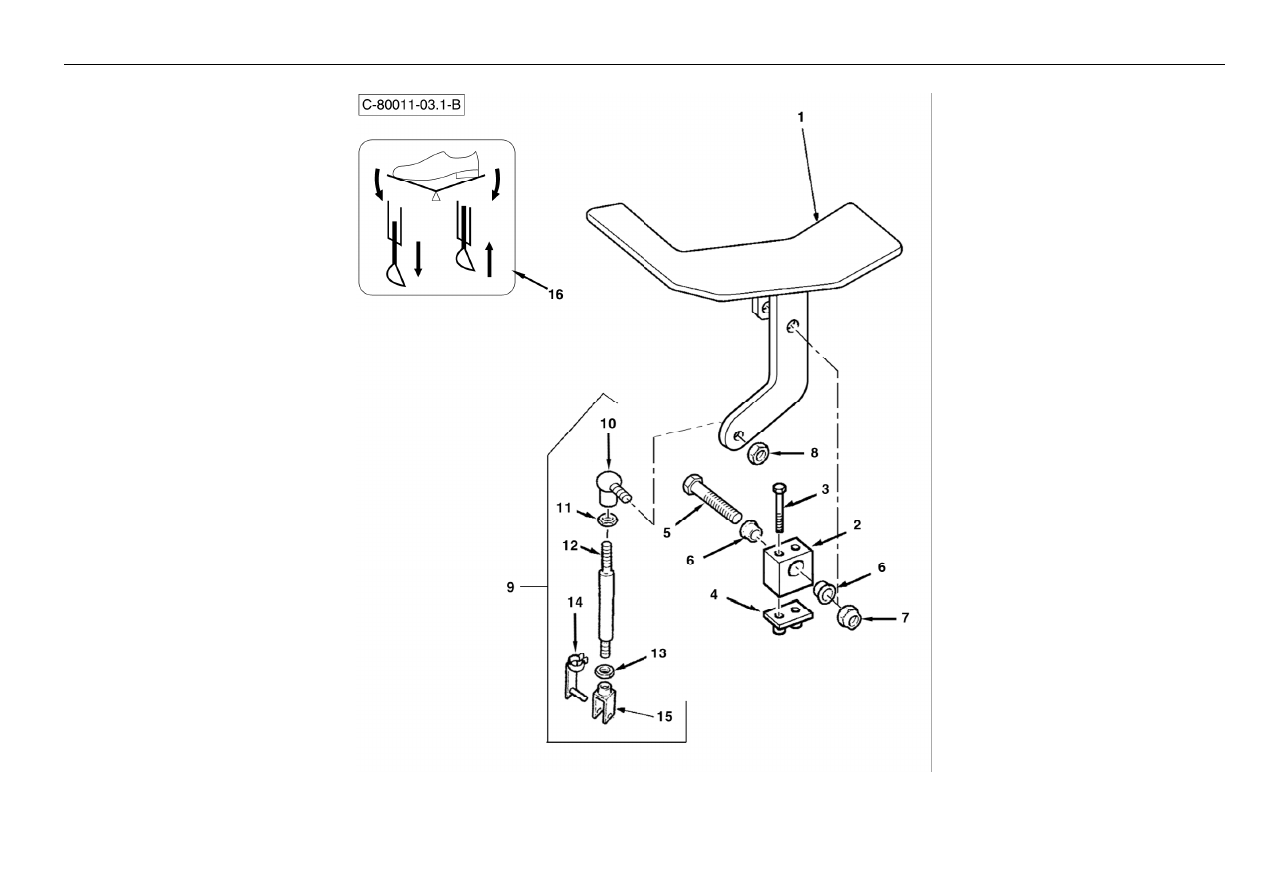

1869

Auxiliary Hydraulics

- Centremount Control Pedal

4067 80011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106874M91

1

Pedal-Ext.Hoe

Ensemble De Pédale

Pedal

Pedal, Conj.

2

6106734M1

1

Block-Nylon Pivot

Bloc Pivot

Drehzapfen

Pivote

3

3001758X1

2

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

4

3519538M1

1

Plate Base

Plaque De Base

Grundplatte

Placa De Base

5

339679X1

1

Bolt M10x60

Vis

Schraube

Perno

6

6106866M1

2

Bush-Ext. Hoe

Douille

Büchse

Anillo

7

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

8

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

9

6106724M92

1

Rod-Exthoe

Tringlerie

Gestänge

Tirantes, Conj.

10

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

11

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref.9

13

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

14

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

15

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

16

6101865M2

1

Decal - Extendahoe

Adhésif

Aufkleber

Adhesivo

®

1871

Not Serviced

4067 80099

Not Illustrated

Non Illustrée

Nicht Abgebildet

Non Illustrato

No Ilustrado

Part No.

Qty.

English

French

German

Spanish

Remarks

®

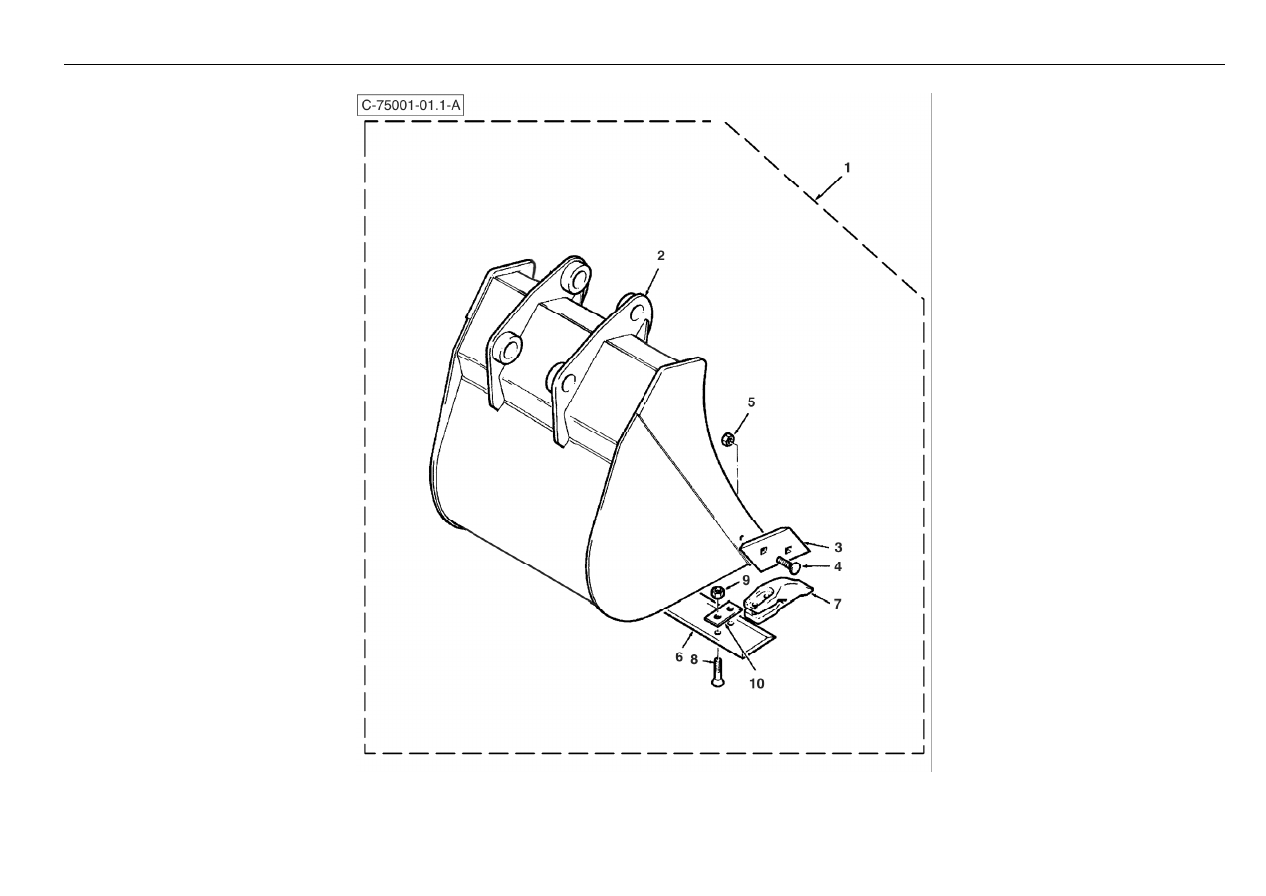

1873

Digger Bucket

- Standard

4067 75001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516453M93

1

Bucket, Digger - 600mm, Standard

Godet

Ladeschaufel

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref.1

3

3500531M1

1

Cutter-Lh Side

Lame

Klinge

Cuchilla De Ataque

3

3500532M1

1

Cutter-Rh Side

Lame

Klinge

Cuchilla De Ataque

4

353422X1

4

Bolt

Goupille

Bolzen

Perno

5

353427X1

4

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

6

3516479M2

1

Blade Dgr Bucket 600mm

Lame

Klinge

Cuchilla

7

1462201M3

0

Tooth, Bucket

Dent

Zahn

Diente

8

353915X1

0

Bolt, Plough - Special, 5/8" Unf X 2.62" Boulon

Spezialschraube

Perno

9

353427X1

0

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

10

862738M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

10

862739M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

®

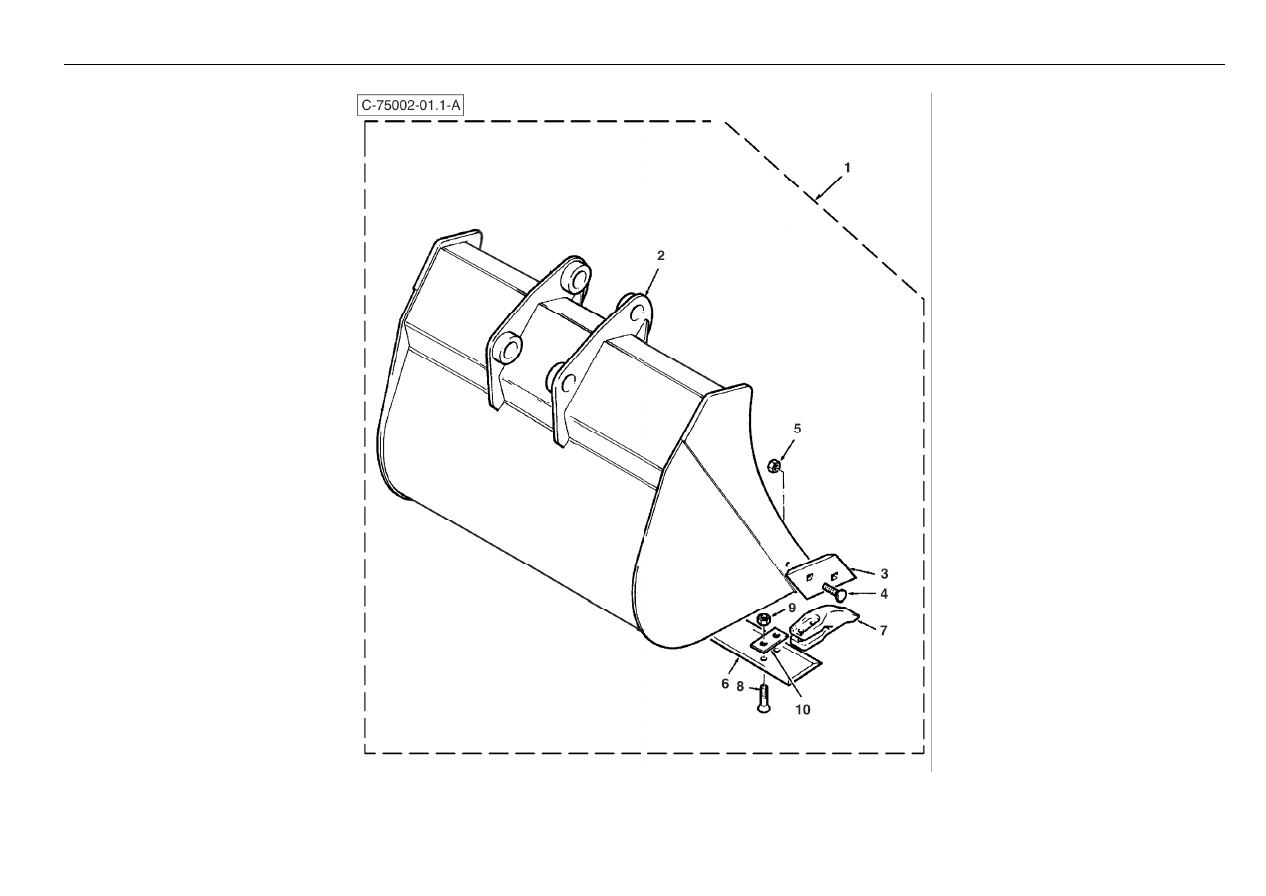

1875

Digger Bucket

- Standard

4067 75002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516457M93

1

Bucket Dgr 900mm (6 Teeth Wide)

Godet

Ladeschaufel

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref.1

3

3500531M1

1

Cutter-Lh Side

Lame

Klinge

Cuchilla De Ataque

3

3500532M1

1

Cutter-Rh Side

Lame

Klinge

Cuchilla De Ataque

4

353422X1

4

Bolt

Goupille

Bolzen

Perno

5

353427X1

4

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

6

3516477M2

1

Blade Dgr Bucket 900mm

Lame

Klinge

Cuchilla

7

1462201M3

0

Tooth, Bucket

Dent

Zahn

Diente

8

353915X1

0

Bolt, Plough - Special, 5/8" Unf X 2.62" Boulon

Spezialschraube

Perno

9

353427X1

0

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

10

862738M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

10

862739M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

®

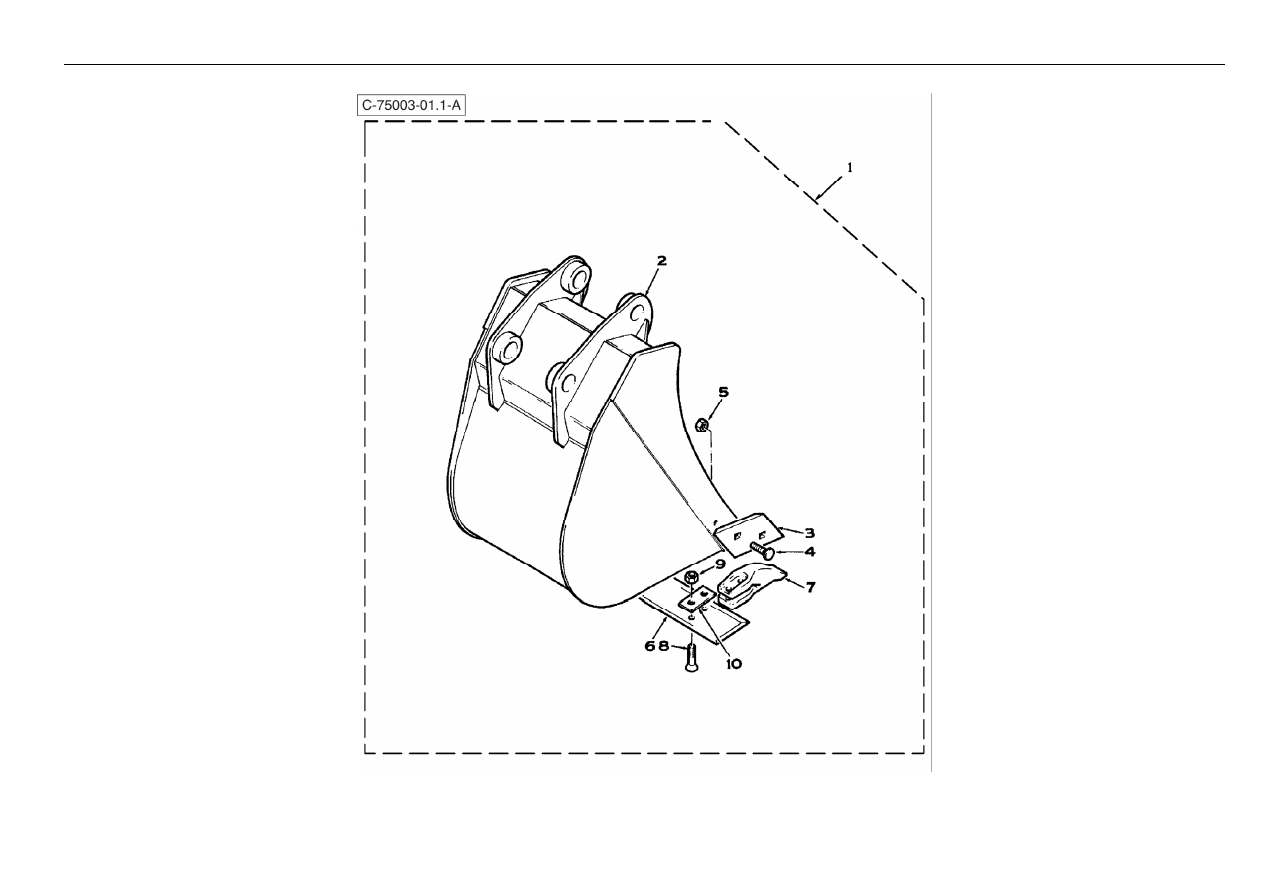

1877

Digger Bucket

- Standard

4067 75003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516451M93

1

Bucket, Digger - 450mm, Standard

Godet

Ladeschaufel

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref.1

3

3500531M1

1

Cutter-Lh Side

Lame

Klinge

Cuchilla De Ataque

3

3500532M1

1

Cutter-Rh Side

Lame

Klinge

Cuchilla De Ataque

4

353422X1

4

Bolt

Goupille

Bolzen

Perno

5

353427X1

4

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

6

3516480M2

1

Blade Dgr Bucket 450mm

Lame

Klinge

Cuchilla

7

1462201M3

0

Tooth, Bucket

Dent

Zahn

Diente

8

353915X1

0

Bolt, Plough - Special, 5/8" Unf X 2.62" Boulon

Spezialschraube

Perno

9

353427X1

0

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

10

862738M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

10

862739M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

®

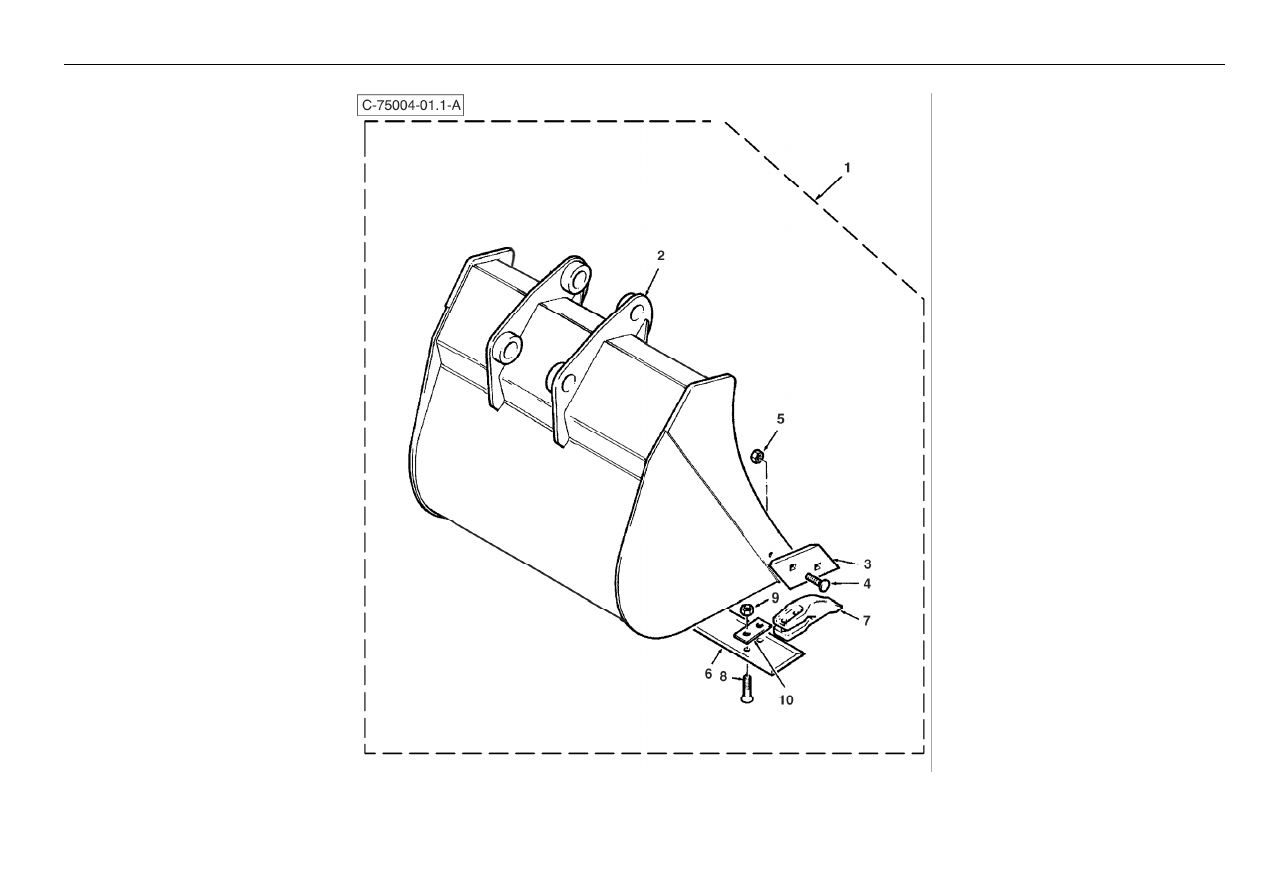

1879

Digger Bucket

- Standard

4067 75004

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516455M93

1

Bucket, Digger - 750mm, Standard

Godet

Ladeschaufel

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref.1

3

3500531M1

1

Cutter-Lh Side

Lame

Klinge

Cuchilla De Ataque

3

3500532M1

1

Cutter-Rh Side

Lame

Klinge

Cuchilla De Ataque

4

353422X1

4

Bolt

Goupille

Bolzen

Perno

5

353427X1

4

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

6

3516478M2

1

Blade Dgr Bucket 750mm

Lame

Klinge

Cuchilla

7

1462201M3

0

Tooth, Bucket

Dent

Zahn

Diente

8

353915X1

0

Bolt, Plough - Special, 5/8" Unf X 2.62" Boulon

Spezialschraube

Perno

9

353427X1

0

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

10

862738M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

10

862739M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

®

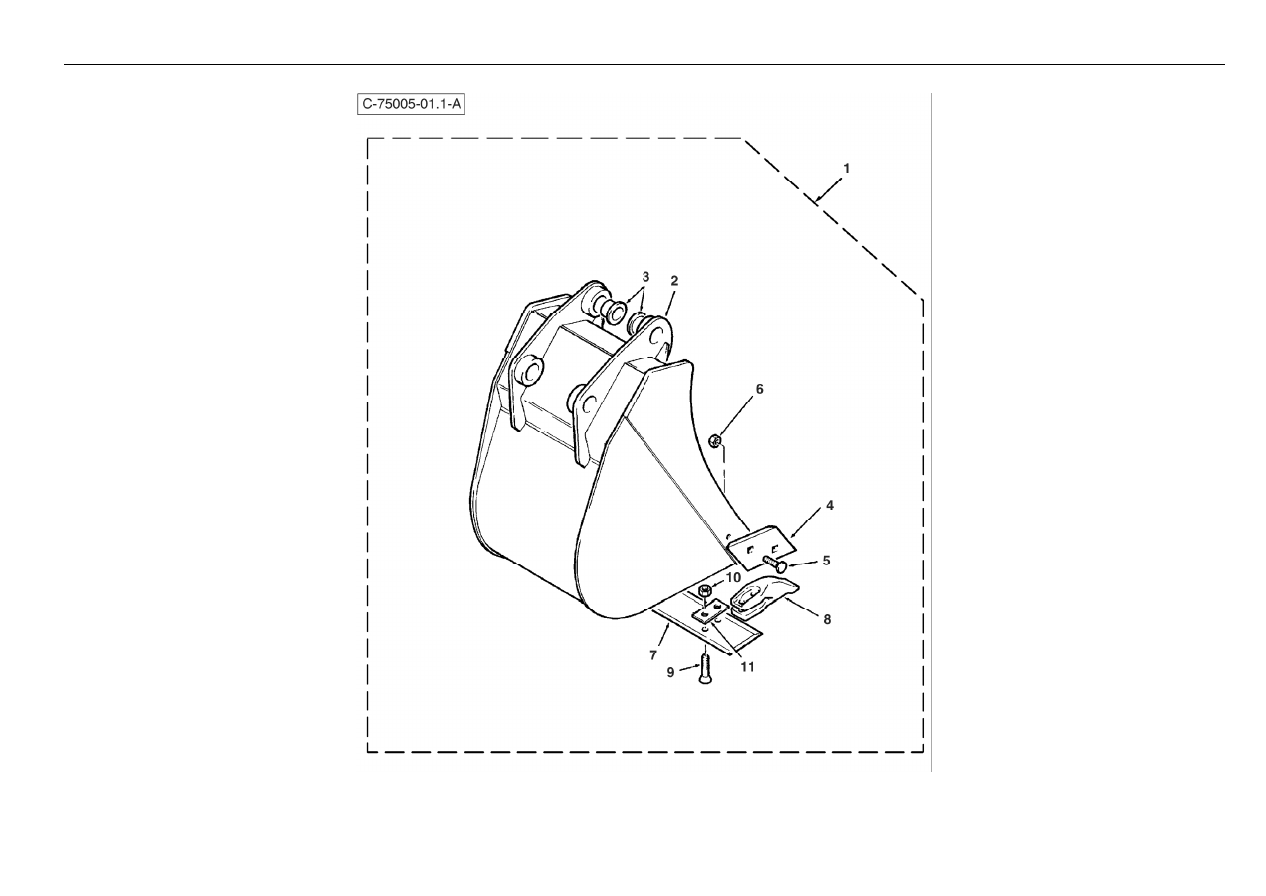

1881

Digger Bucket

- Standard 305 Mm

4067 75005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516492M92

1

Bucket Dgr 305mm (3 Teeth Close)

Godet

Ladeschaufel

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref.1

3

3501770M2

2

Bushing Large

Bague

Büchse

Anillo

4

3500531M1

1

Cutter-Lh Side

Lame

Klinge

Cuchilla De Ataque

4

3500532M1

1

Cutter-Rh Side

Lame

Klinge

Cuchilla De Ataque

5

353422X1

4

Bolt

Goupille

Bolzen

Perno

6

353427X1

4

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

7

3516498M1

1

Blade 305mm Bucket

Lame

Klinge

Cuchilla

8

1462201M3

3

Tooth, Bucket

Dent

Zahn

Diente

9

353915X1

6

Bolt, Plough - Special, 5/8" Unf X 2.62" Boulon

Spezialschraube

Perno

10

353427X1

6

Nut, Hex. - 5/8" Unf

Ecrou 5/8" Unf

Mutter 5/8" Unf

Tuerca

11

862738M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

11

862739M1

0

Shim, Bucket Teeth

Cale

Ausgleichsscheibe

Calce

®

1883

Digger Bucket

- Ditch Cleaning

4067 75006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516000M91

1

Bucket, 1835mm - Ditch Cleaning

Godet

Grabenloffel

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref. 1

3

6190734M1

1

Blade, 1835mm - Ditch Cleaning
Bucket

Lame

Klinge

Cuchilla

6'.0"

®

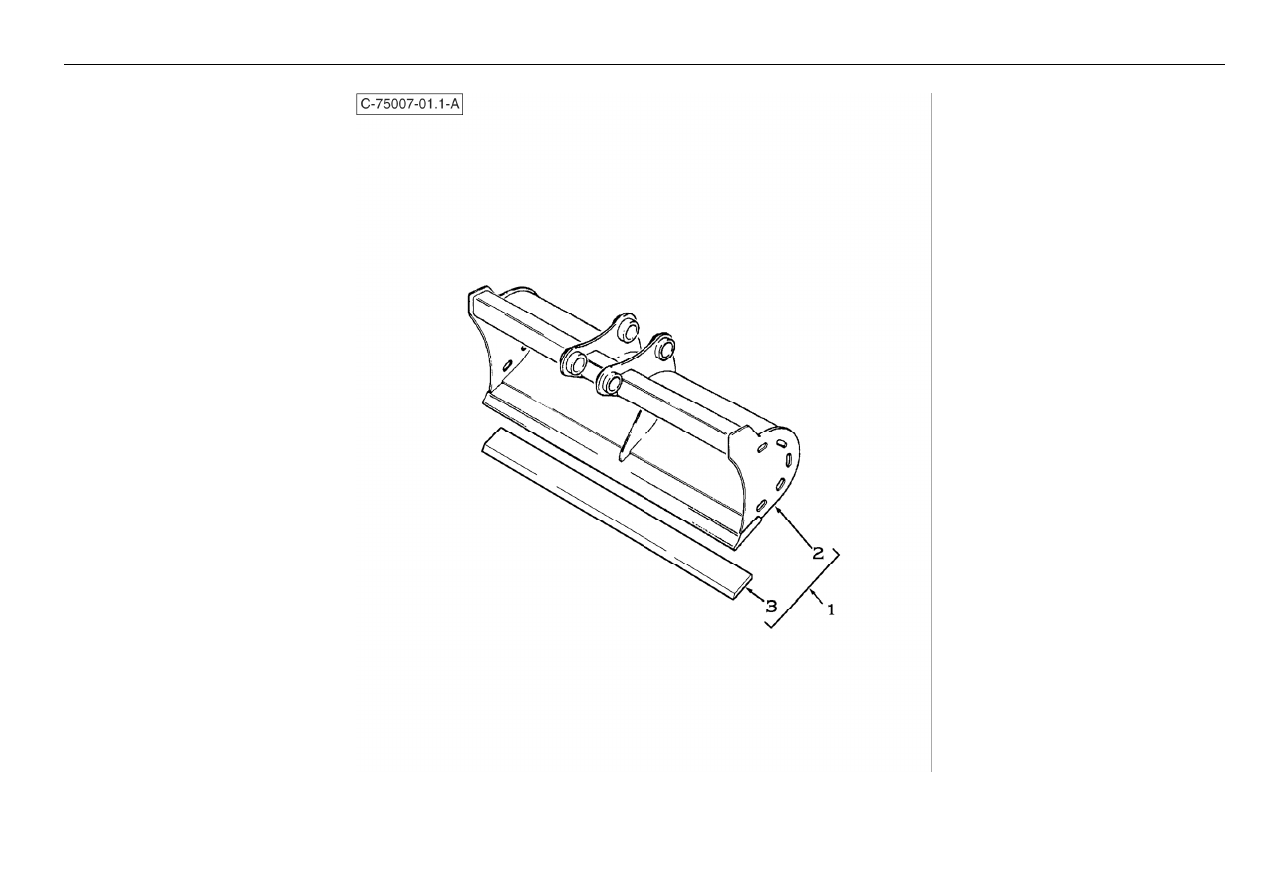

1885

Digger Bucket

- Ditch Cleaning

4067 75007
