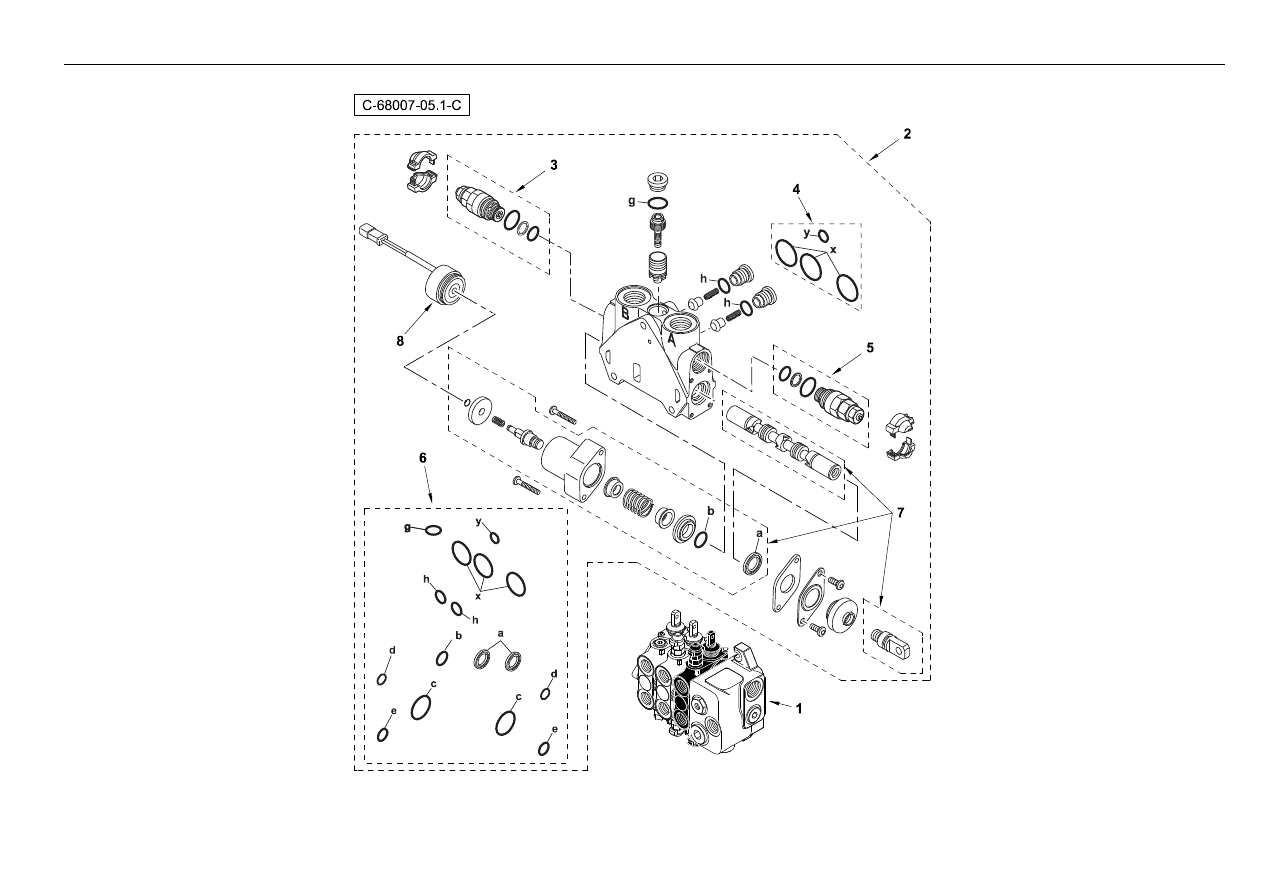

Terex BACKHOE LOADER 820. Parts Manual (2010) - page 41

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

Continued

2

6194532M91

1

Element - Dipper

Element - Soupape

Element - Ventil

Elemento - Válvula

3

6193782M91

1

Anti-Cavitation Valve E Port B

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

4

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

5

6193800M91

1

Pressure Relief Valve H 240 Bar

Valve Decharge

Druckbegrventil

Válvula De Seguridad

6

6194518M91

1

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

7

6194836M91

1

Spool Kit (Slice - Loader Arm)

Jeu Tiroir

Schieber Satz

Juego Carrete

®

1279

Loader Controls

- Hydraulic Valve Standard Bucket Section

4067 68006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

2

6194533M91

1

Element - 4 X 1

Element - Soupape

Element - Ventil

Elemento - Válvula

3

6193782M91

1

Anti-Cavitation Valve E Port B

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

4

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

5

6193785M91

1

Plug Q - Port B

Bouchon

Stopfen

Tapón, Conj.

6

6193791M91

1

Seal Kit - L/S Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6194828M91

1

Spool Kit (Slice - Bucket 4 In 1 Loader) Jeu Tiroir

Schieber Satz

Juego Carrete

®

1281

Loader Controls

- Hydraulic Valve Standard Bucket Section

4067 68006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

2

6194517M91

1

Element - Outlet

Element - Soupape

Element - Ventil

Elemento - Válvula

3

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

®

1283

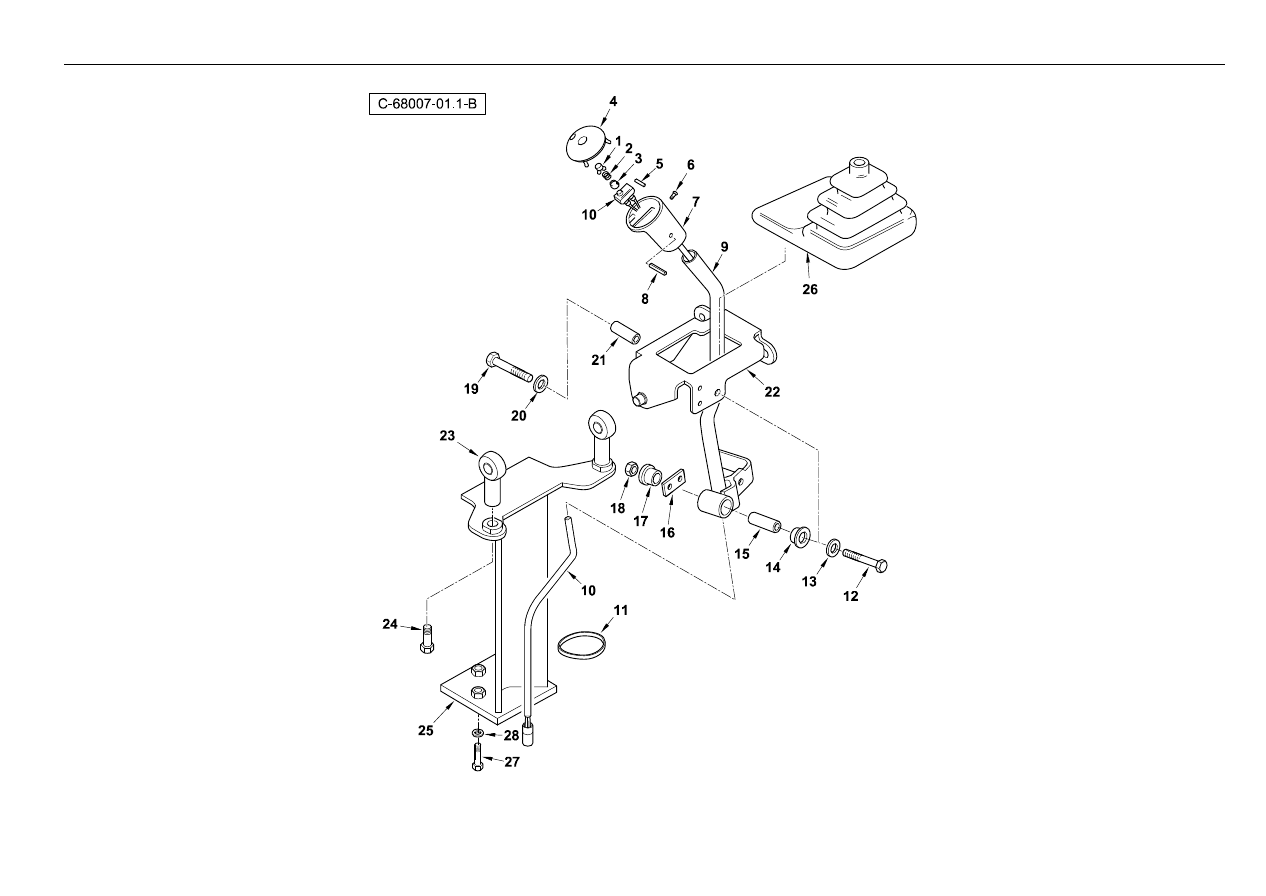

Loader Controls Upper Control Levers

4067 68007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3521894M4

2

Button Ldr Cntls

Bouton

Knopf

Botón

2

3520328M3

2

Spring

Siege De Ressort

Feder

Muelle

3

3522894M1

2

Boot Control Knob

Coffre

Schutzkappe

Fuelle

4

3522285M5

1

Knob Top Ldr Cntl

Boule

Knauf

Bola

5

3522507M3

4

Pin Parallel

Goupille D´Arrêt

Sicherungsstift

Pasador

6

3516886M1

2

Screw C/Sk 1/4 Lng

Vis

Schraube

Tornillo

7

3522621M5

1

Base Control Knob

Poignée De Levier

Griff

Empuñ. Palanca

8

3019531X1

1

Pin - Roll

Goupille Elastique

Spannhulse

Pasador Elástico

9

6109383M91

1

Lever - Loader Control W/Assy

Levier

Hebel

Palanca, Conj.

10

3516043M94

1

Switch And Harness - Ldr. Cont. Lever Interrupteur

Beschirrung

Haz

11

1664405M1

1

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

12

339159X1

1

Bolt M8-65

Boulon

Bolzen

Tornillo

13

6108769M1

1

Washer-M8 Nord-Lock

Rondelle De Blocage

Federring M8

Arandela De Freno

14

6106560M1

1

Bush

Douille

Buechse

Anillo

15

6106561M3

1

Spacer-Loader Controls

Entretoise

Abstandstueck

Traviesa

16

6106562M1

1

Plate-L/Cont. Tie Bar

Barre

Stab

Placa

17

6106560M1

1

Bush

Douille

Buechse

Anillo

18

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

19

339291X1

1

Bolt M8-55 Z5s

Goupille

Bolzen M8 X 55

Tornillo

20

6108769M1

1

Washer-M8 Nord-Lock

Rondelle De Blocage

Federring M8

Arandela De Freno

21

6106561M3

1

Spacer-Loader Controls

Entretoise

Abstandstueck

Traviesa

22

6109381M91

1

Cradle - Rexroth Valve W/Assy

Berceau

Fahrschemel

Soporte

23

6102844M1

2

Rodend-M12 Spherical

Support De Fixation

Kugelkopf, Plastik

Soporte De Fijación

24

3009505X1

2

Hex. Bolt, M12 X 25 - Coarse

Boulon

Bolzen M12 X 25

Perno

25

6109802M91

1

Loader Control Column Assy

Ensemble De Support

Haltevorrichtung

Apoyadero, Conj.

26

6109927M1

1

Gaiter (Black) - Loader Lever

Souf•et

Manschette

Fuelle

27

339009X1

3

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

28

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

®

1285

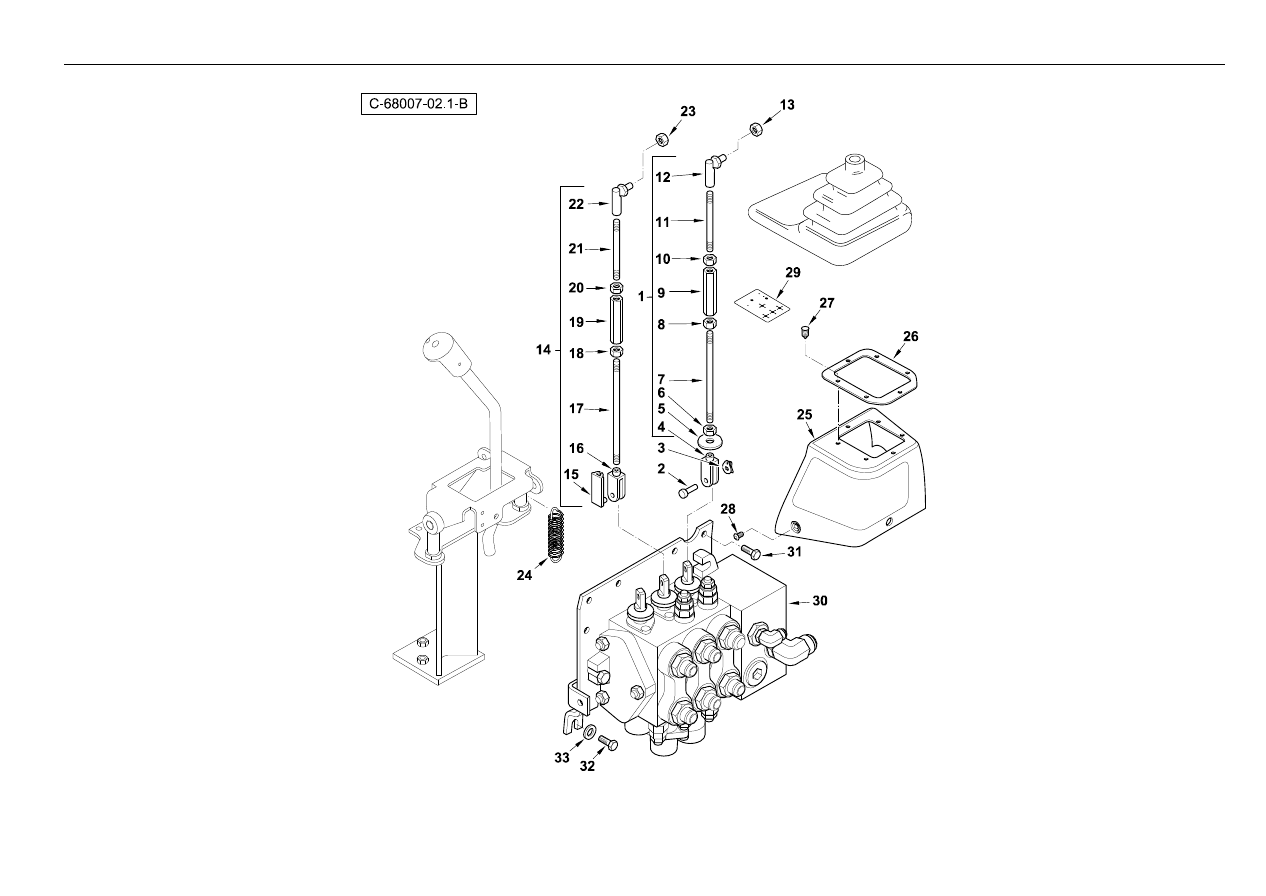

Loader Controls Lower Control Levers

4067 68007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6102738M93

1

Rod Assy. - Loader Control

Ensemble Tringlerie

Gestänge

Tirantes, Conj.

2

6102816M1

1

Pin-Clevis

Axe De Chape

Gabelstift

Eje De Brida

3

3516322M1

1

Clip, Spring - No.8

Clip

Klips

Clip

4

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

5

3518878M3

1

Washer

Rondelle

Scheibe

Arandela

6

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

7

#ROD

1

Rod

Rod

Rod

Rod

8

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

9

6102733M1

1

Turnbuckle M8

Tendeur De Tringle

Spannschloss

Torniquete

10

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

11

#ROD

1

Rod

Rod

Rod

Rod

12

3519589M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

13

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

14

6102737M92

1

Rod Assy. - Loader Control

Tringle

Stange

Tirantes, Conj.

15

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

16

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

17

#ROD

1

Rod

Rod

Rod

Rod

Ref. 14

18

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

19

6102733M1

1

Turnbuckle M8

Tendeur De Tringle

Spannschloss

Torniquete

20

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

21

#ROD

1

Rod

Rod

Rod

Rod

Ref. 14

22

3519589M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

23

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

24

6109761M1

1

Spring-Ldr Control

Siège De Ressort

Federsitz

Muelle

25

6099522M2

1

Loader Control Tower - W/O Lock
(Grey)

Console

Konsole

Consola

26

3516856M3

1

Plate, Gaiter - Loader Controls

Plaque

Platte

Placa

27

3521303M3

6

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

28

3512552M1

3

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

29

6101873M1

1

Decal-Ldr Controls Std

Adhésif

Aufkleber

Adhesivo

30

6109325M91

1

Valve Assembly - Loader Rexroth

Ensemble Distributio

Steuerventilblock Kp

Distribuidor, Conj.

68004c03.1 1

®

1287

Loader Controls Lower Control Levers

4067 68007

Part No.

Qty.

English

French

German

Spanish

Remarks

31

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

32

3009492X1

1

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

33

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

®

1289

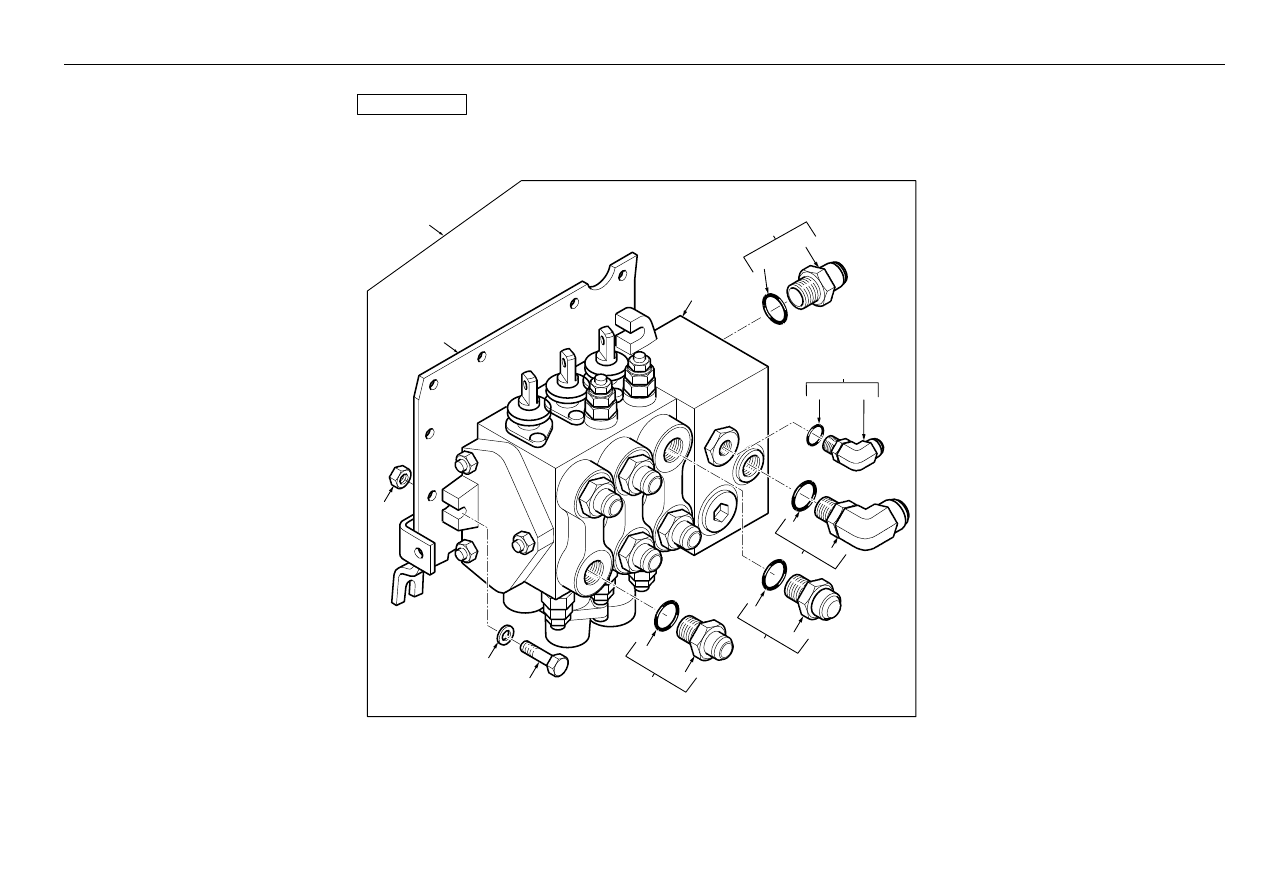

Loader Controls Control Valve

4067 68007

C-68007-03.1-A

21

4

3

8

6

7

5

2

1

11

9

10

17

19

20

14

13

12

18

15 16

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109325M91

1

Valve Assembly - Loader Rexroth

Ensemble Distributio

Steuerventilblock Kp

Distribuidor, Conj.

2

6109370M91

1

Plate - Rexroth Loader Valve W/Assy

Plaque

Platte

Placa, Conj.

3

3009496X1

3

Bolt Hex - M10 X 45 (Coarse)

Boulon M10 X 45

Maschschraube - M10

Tornillo

4

385362X1

3

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

5

1440329X1

3

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

6

365715X91

5

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

7

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 6

8

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

9

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

10

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 9

11

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

12

357197X91

1

Elbow & O Ring

Coude

Kniestück, 90°

Codo, 90°

13

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

16

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 15

17

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

18

835014M91

1

Connector - 1 5/16" To 1 5/16"

Borne

Doppelnippel

Unión

19

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 18

20

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

21

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

68004c04.1 1

®

1291

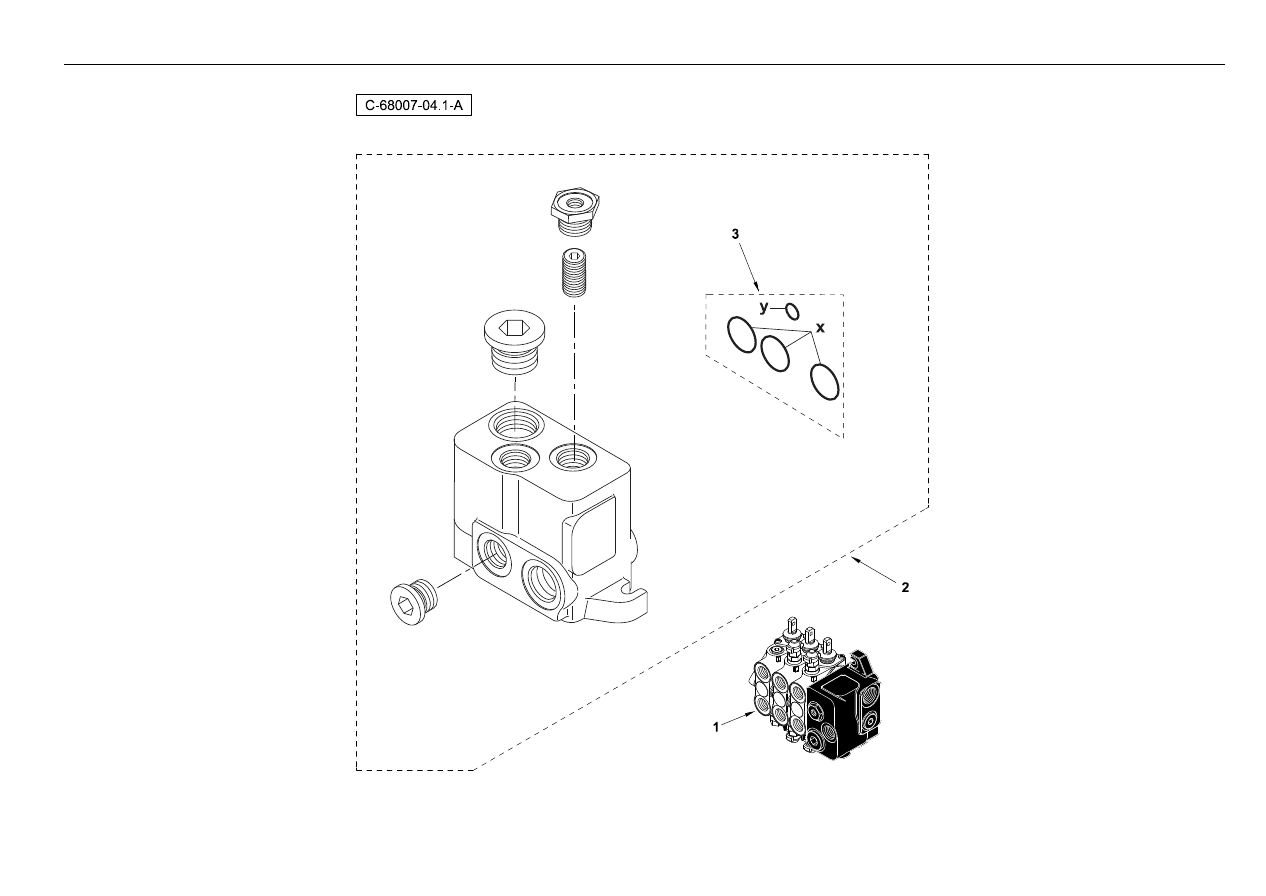

Loader Controls

- Hydraulic Valve Inlet

4067 68007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

2

6194535M91

1

Element - Inlet

Element - Soupape

Element - Ventil

Elemento - Válvula

Inlet

3

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

®

1293

Loader Controls

- Hydraulic Valve Loader Arm Section

4067 68007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

2

6194531M91

1

Element - Bucket

Element - Soupape

Element - Ventil

Elemento - Válvula

3

6193804M91

1

Pressure Relief Valve H (310 Bar)

Valve Decharge

Druckbegrventil

Válvula De Seguridad

4

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

5

6193801M91

1

Pressure Relief Valve H (345 Bar)

Valve Decharge

Druckbegrventil

Válvula De Seguridad

6

6193781M91

1

Seal Kit Complete

Jeu Etancheite

Dichtringsatz

Juege De Juntas

7

6194835M91

1

Spool Kit (Slice - Loader Bucket)

Jeu Tiroir

Schieber Satz

Juego Carrete

8

6195101M91

1

Solenoid Kit

Solenoide

Magnetspule

Solenoide, Conj.

®

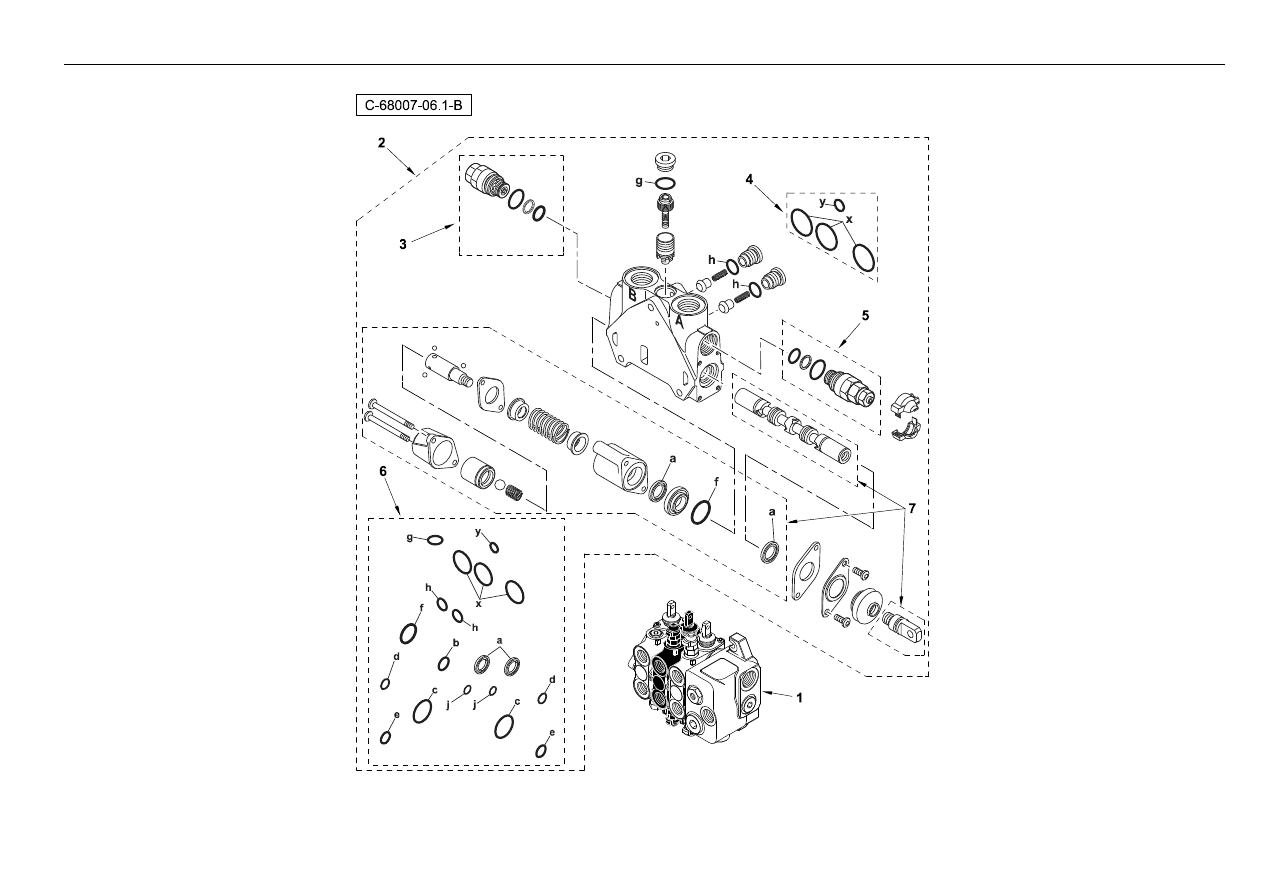

1295

Loader Controls

- Hydraulic Valve Standard Bucket Section

4067 68007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

Continued

2

6194532M91

1

Element - Dipper

Element - Soupape

Element - Ventil

Elemento - Válvula

3

6193782M91

1

Anti-Cavitation Valve E Port B

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

4

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

5

6193800M91

1

Pressure Relief Valve H 240 Bar

Valve Decharge

Druckbegrventil

Válvula De Seguridad

6

6194518M91

1

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

7

6194836M91

1

Spool Kit (Slice - Loader Arm)

Jeu Tiroir

Schieber Satz

Juego Carrete

®

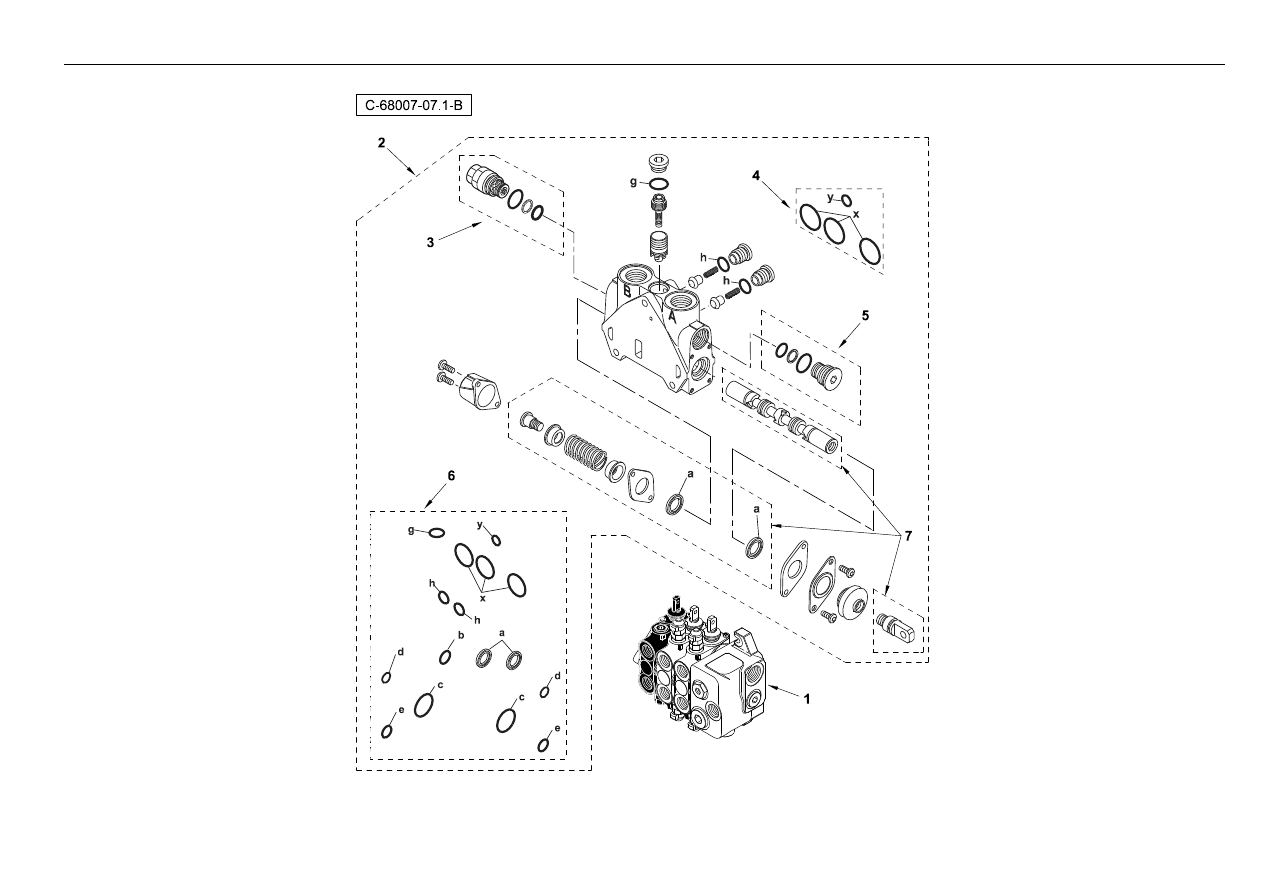

1297

Loader Controls

- Hydraulic Valve Standard Bucket Section

4067 68007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

2

6194533M91

1

Element - 4 X 1

Element - Soupape

Element - Ventil

Elemento - Válvula

3

6193782M91

1

Anti-Cavitation Valve E Port B

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

4

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

5

6193785M91

1

Plug Q - Port B

Bouchon

Stopfen

Tapón, Conj.

6

6193791M91

1

Seal Kit - L/S Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6194828M91

1

Spool Kit (Slice - Bucket 4 In 1 Loader) Jeu Tiroir

Schieber Satz

Juego Carrete

®

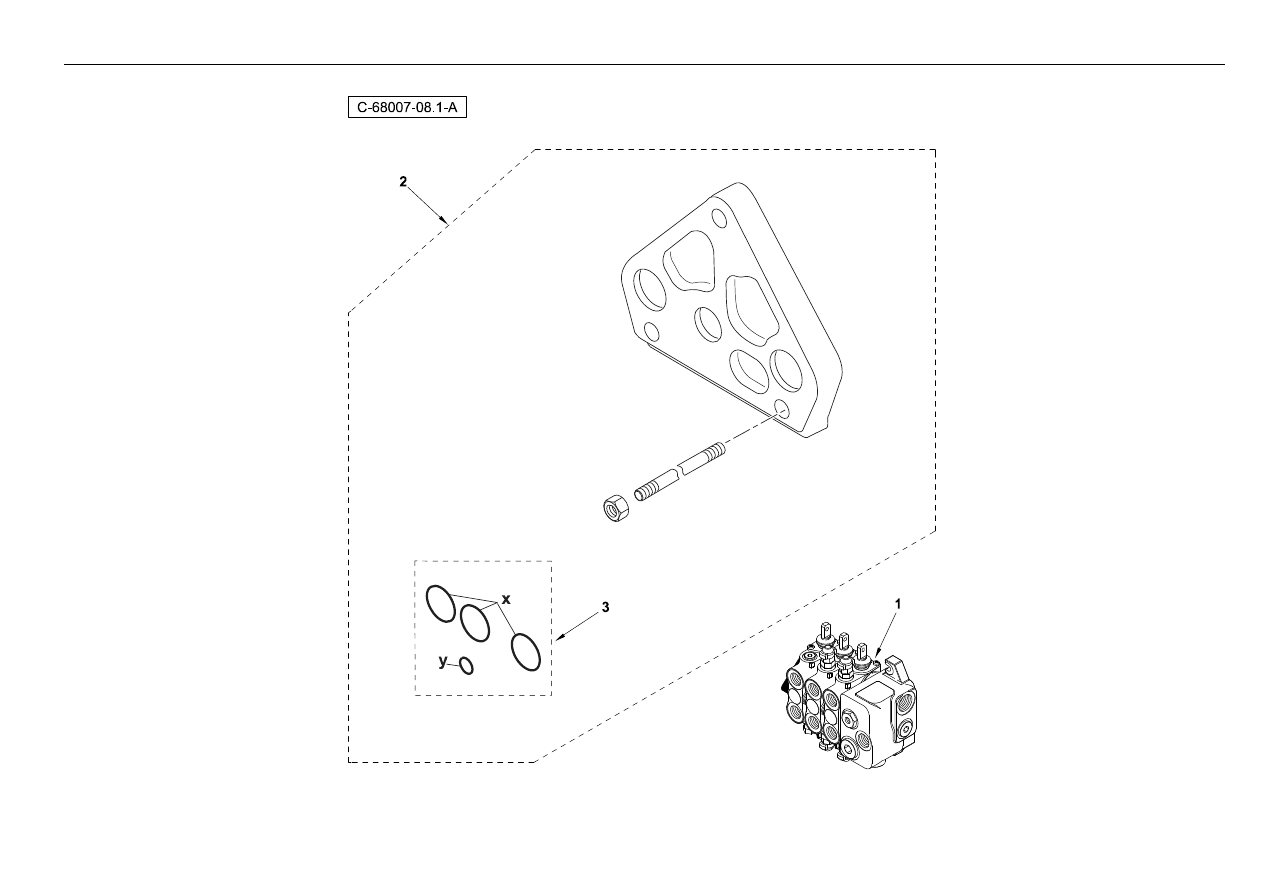

1299

Loader Controls

- Hydraulic Valve Standard Bucket Section

4067 68007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

2

6194517M91

1

Element - Outlet

Element - Soupape

Element - Ventil

Elemento - Válvula

3

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

®

1301

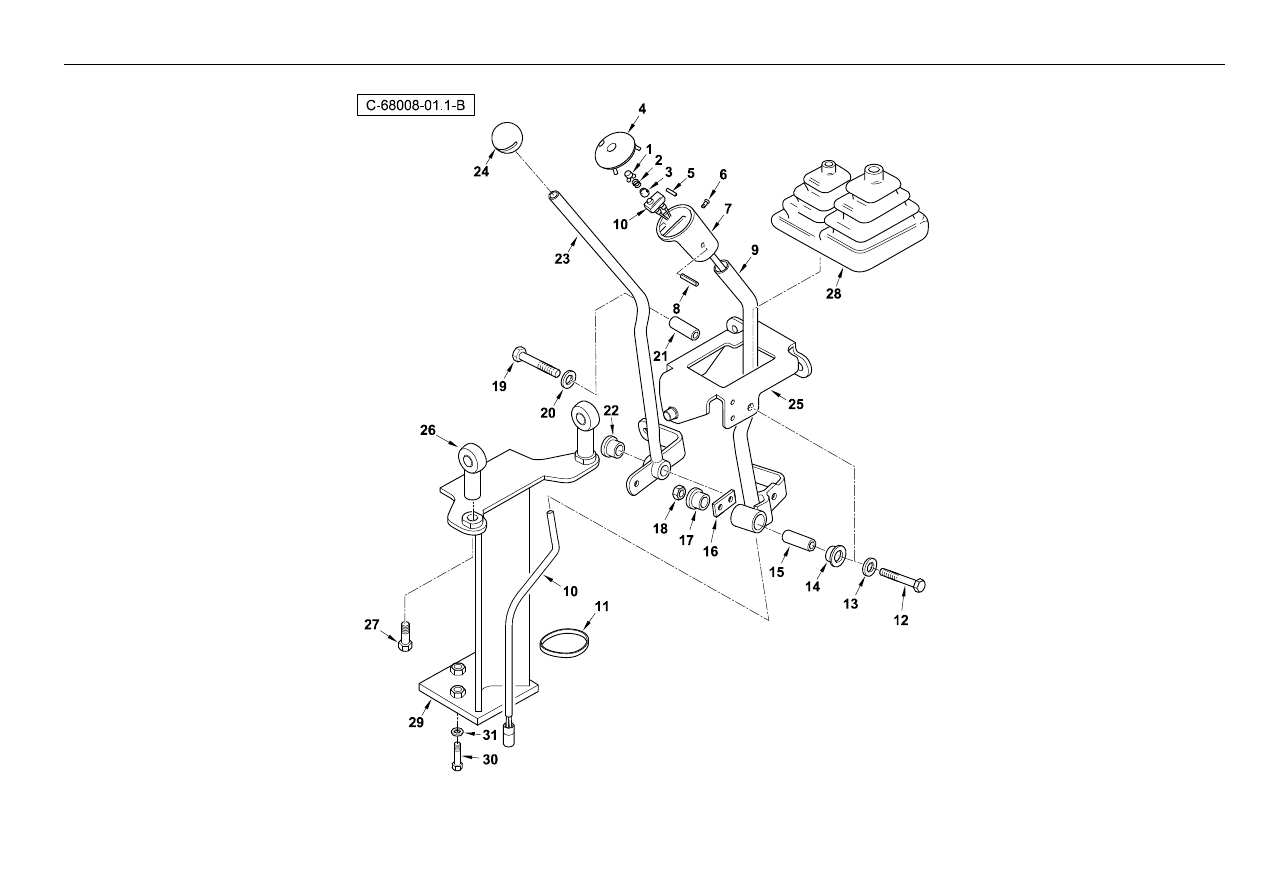

Loader Controls

- Upper Control Levers 7 In 1 Bucket

4067 68008

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3521894M4

2

Button Ldr Cntls

Bouton

Knopf

Botón

2

3520328M3

2

Spring

Siege De Ressort

Feder

Muelle

3

3522894M1

2

Boot Control Knob

Coffre

Schutzkappe

Fuelle

4

3522285M5

1

Knob Top Ldr Cntl

Boule

Knauf

Bola

5

3522507M3

4

Pin Parallel

Goupille D´Arrêt

Sicherungsstift

Pasador

6

3516886M1

2

Screw C/Sk 1/4 Lng

Vis

Schraube

Tornillo

7

3522621M5

1

Base Control Knob

Poignée De Levier

Griff

Empuñ. Palanca

8

3019531X1

1

Pin - Roll

Goupille Elastique

Spannhulse

Pasador Elástico

9

6109383M91

1

Lever - Loader Control W/Assy

Levier

Hebel

Palanca, Conj.

10

3516043M94

1

Switch And Harness - Ldr. Cont. Lever Interrupteur

Beschirrung

Haz

11

1664405M1

1

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

12

339159X1

1

Bolt M8-65

Boulon

Bolzen

Tornillo

13

6108769M1

1

Washer-M8 Nord-Lock

Rondelle De Blocage

Federring M8

Arandela De Freno

14

6106560M1

1

Bush

Douille

Buechse

Anillo

15

6106561M3

1

Spacer-Loader Controls

Entretoise

Abstandstueck

Traviesa

16

6106562M1

1

Plate-L/Cont. Tie Bar

Barre

Stab

Placa

17

6106560M1

1

Bush

Douille

Buechse

Anillo

18

339159X1

1

Bolt M8-65

Boulon

Bolzen

Tornillo

19

339291X1

1

Bolt M8-55 Z5s

Goupille

Bolzen M8 X 55

Tornillo

20

6108769M1

1

Washer-M8 Nord-Lock

Rondelle De Blocage

Federring M8

Arandela De Freno

21

6106561M3

1

Spacer-Loader Controls

Entretoise

Abstandstueck

Traviesa

22

6106560M1

2

Bush

Douille

Buechse

Anillo

23

6109386M91

1

Lever - Clam Control W/Assy

Levier

Hebel

Palanca, Conj.

24

3509755M2

1

Knob Yellow

Boule

Knauf

Bola

25

6109381M91

1

Cradle - Rexroth Valve W/Assy

Berceau

Fahrschemel

Soporte

26

6102844M1

2

Rodend-M12 Spherical

Support De Fixation

Kugelkopf, Plastik

Soporte De Fijación

27

3009505X1

2

Hex. Bolt, M12 X 25 - Coarse

Boulon

Bolzen M12 X 25

Perno

28

6109928M1

1

Gaiter (Black) - Loader Lever

Souf•et

Manschette

Fuelle

29

6109802M91

1

Loader Control Column Assy

Ensemble De Support

Haltevorrichtung

Apoyadero, Conj.

30

339009X1

3

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

®

1303

Loader Controls

- Upper Control Levers 7 In 1 Bucket

4067 68008

Part No.

Qty.

English

French

German

Spanish

Remarks

31

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

®

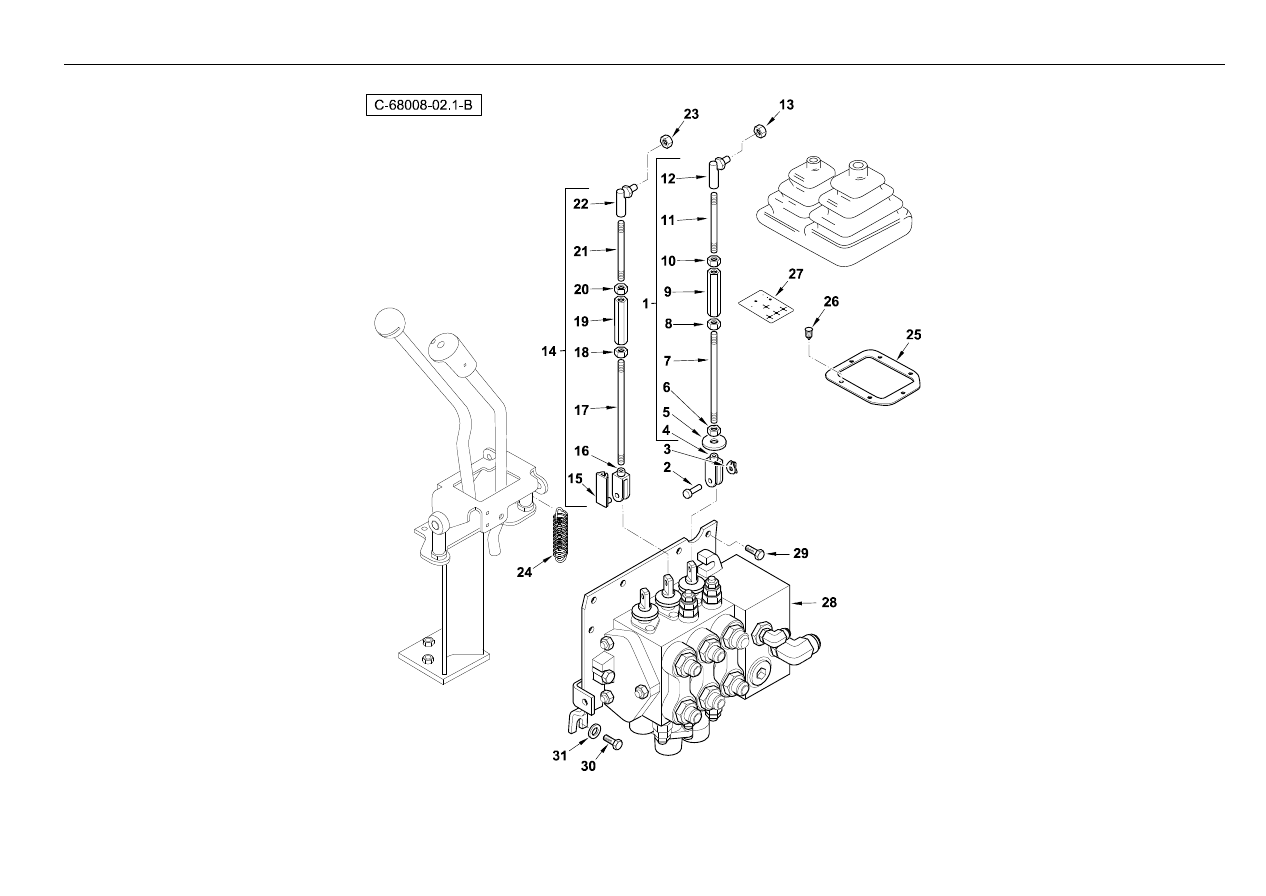

1305

Loader Controls

- Lower Control Levers 7 In 1 Bucket

4067 68008

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6102738M93

1

Rod Assy. - Loader Control

Ensemble Tringlerie

Gestänge

Tirantes, Conj.

2

6102816M1

1

Pin-Clevis

Axe De Chape

Gabelstift

Eje De Brida

3

3516322M1

1

Clip, Spring - No.8

Clip

Klips

Clip

4

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

5

3518878M3

1

Washer

Rondelle

Scheibe

Arandela

6

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

7

#ROD

1

Rod

Rod

Rod

Rod

8

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

9

6102733M1

1

Turnbuckle M8

Tendeur De Tringle

Spannschloss

Torniquete

10

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

11

#ROD

1

Rod

Rod

Rod

Rod

12

3519589M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

13

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

14

6102737M92

2

Rod Assy. - Loader Control

Tringle

Stange

Tirantes, Conj.

15

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

16

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

17

#ROD

1

Rod

Rod

Rod

Rod

Ref. 14

18

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

19

6102733M1

1

Turnbuckle M8

Tendeur De Tringle

Spannschloss

Torniquete

20

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

21

#ROD

1

Rod

Rod

Rod

Rod

Ref. 14

22

3519589M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

23

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

24

6109761M1

1

Spring-Ldr Control

Siège De Ressort

Federsitz

Muelle

25

3516856M3

1

Plate, Gaiter - Loader Controls

Plaque

Platte

Placa

26

3521303M3

6

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

27

6101874M1

1

Decal-Ldr Controls 7 In 1

Adhésif

Aufkleber

Adhesivo

28

6109325M91

1

Valve Assembly - Loader Rexroth

Ensemble Distributio

Steuerventilblock Kp

Distribuidor, Conj.

[68008c01.1]

29

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

30

3009492X1

1

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

®

1307

Loader Controls

- Lower Control Levers 7 In 1 Bucket

4067 68008

Part No.

Qty.

English

French

German

Spanish

Remarks

31

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

®

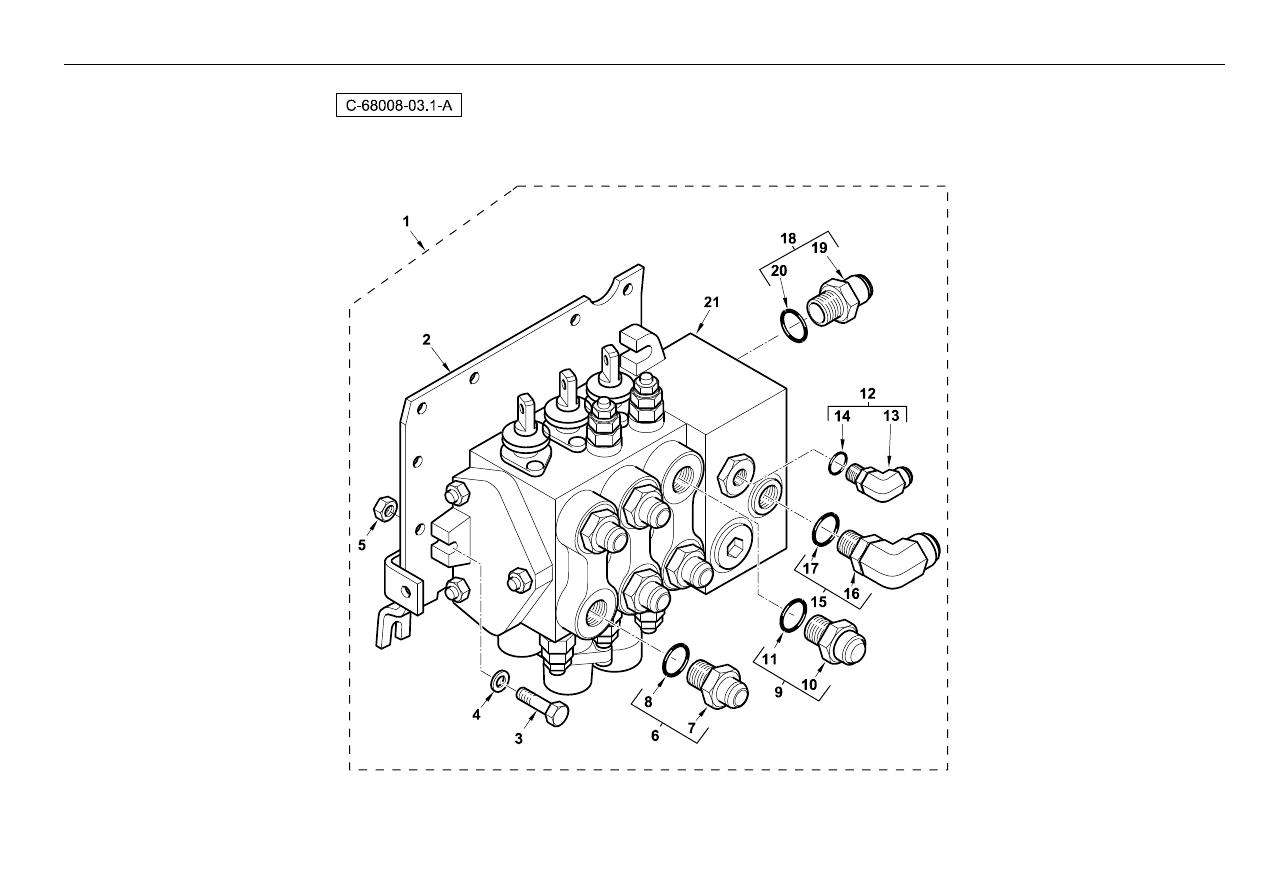

1309

Loader Controls

- Control Valve 7 In 1 Bucket

4067 68008
