Смазка/Фильтры/Жидкости

184

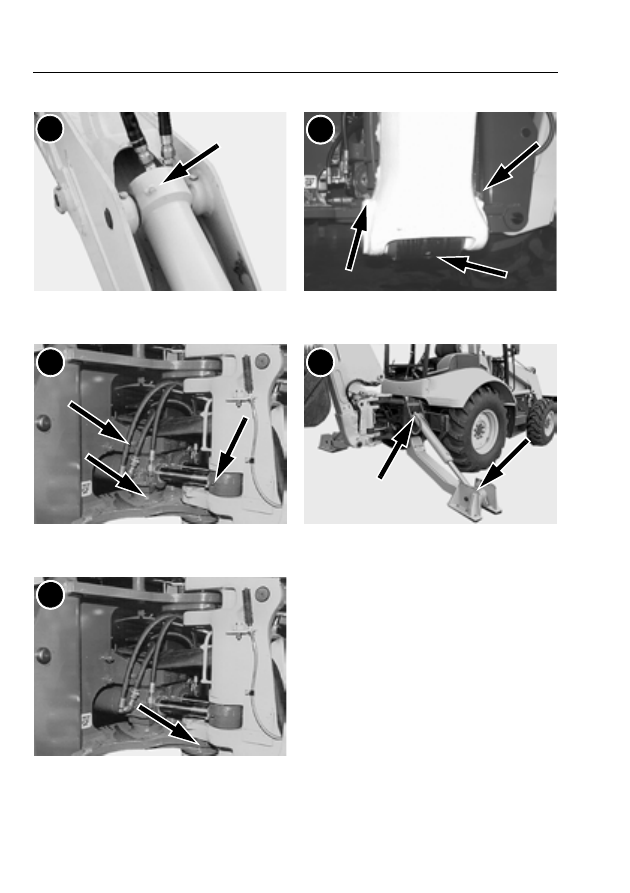

Каждые 10 часов

CD98F064

Нижний штифт цилиндра ковша............... (1)
Каждые 10 часов

CP98G007

Цилиндры поворота (обе стороны) .......... (6)
Каждые 10 часов

CK98M041

Нижний поворотный штифт ...................... (1)

Каждые 10 часов

TV051170

Нижний штифт стрелы .............................. (3)
Каждые 10 часов

CK98G011

Цилиндры выносных опор ........................ (4)

9

13

10

15

11

16

12

17

13

Смазка/Фильтры/Жидкости

185

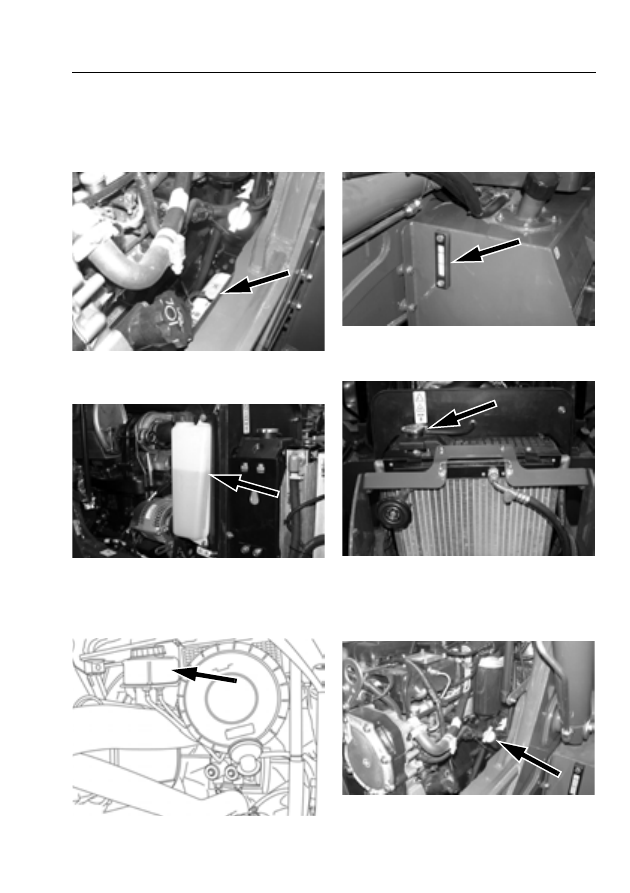

Уровни

ПРИМЕЧАНИЕ:

Цифры, показываемые в скобках, указывают количество точек

проверки уровня.
Каждые 10 часов

TV051171

Масло в двигателе .....................................(1)
Каждые 10 часов

DSC05504

Расширительный бачок охлаждающей

жидкости двигателя....................................(1)

ЭТИЛЕНГЛИКОЛЬ И ВОДА
Каждые 10 часов

TV051449

Уровень тормозной жидкости....................(1)

Каждые 50 часов

PN00005

Емкость гидравлической жидкости...........(1)
Каждые 50 часов

DSC05498

Радиатор .....................................................(1)

ЭТИЛЕНГЛИКОЛЬ И ВОДА
Каждые 50 часов

Погрузчики с синхронизатором движения

TV051172

Масло трансмиссии (работающий

двигатель) .................................................(1)

Смазка/Фильтры/Жидкости

186

Каждые 50 часов

Погрузчики с переключением передачи при
включенном сцеплении

TV051173

Масло трансмиссии (работающий

двигатель)................................................. (1)

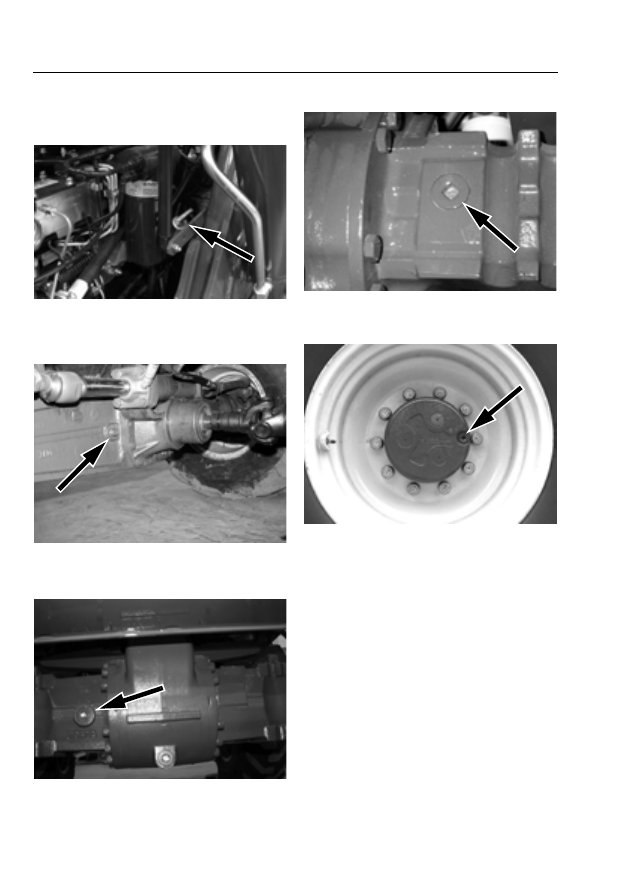

Каждые 250 часов

DSC05537

Передний ведущий мост (привод на
4

колеса)

760/820/860/870/880 .................................. (1)

DSC05538

Передний ведущий мост (970/980)........... (1)

Каждые 250 часов

AXFP

Задний мост ............................................... (1)
Каждые 250 часов

AXWN

Шестеренчатые редукторы ....................... (4)

Смазка/Фильтры/Жидкости

187

Двигатель

Технические характеристики

обслуживания

Уровень масла

ПРИМЕЧАНИЕ:

Погрузчик должен быть

установлен на ровной поверхности.
ДЕЙСТВИЕ 1
Для доступа к двигателю см. "Доступ к
двигателю", стр. 173.
ДЕЙСТВИЕ 2

DSC04798B

По истечении 15 минут после остановки
двигателя вытащите щуп, протрите его
чистой тканью, снова установите его в
направляющую трубку до конца и снова
вытащите его.

.

CD98F044

Если уровень масла ниже отметки (B),
снимите крышку заполнения и добавьте
масло, чтобы его уровень находился на
отметке (A) щупа. Затем закройте крышку
заливки масла.
Уровень должен быть выше отметки (A) на
щупе.
ДЕЙСТВИЕ 3
Закройте и заприте капот двигателя.
ДЕЙСТВИЕ 4
Уберите опорную стойку и опустите
навесное оборудование погрузчика. см.
"

Опорная стойка навесного оборудования

погрузчика", стр. 116

Проверка уровня масла

Каждые 10 часов или ежедневно

Замена масла

Каждые 500 часов
(

Каждые 250 часов, если содержание серы в топливе

превышает 0,2% по массе)

Замена масляного фильтра

Каждые 500 часов
(

Каждые 250 часов, если содержание серы в топливе

превышает 0,2% по массе)

Тип масла

См. "Жидкости и смазочные материалы", стр. 170
или 287.

Объем масла

См. "Емкости", стр. 283.

B

A
