Органы управления/Приборы/Принадлежности

100

CD98F056

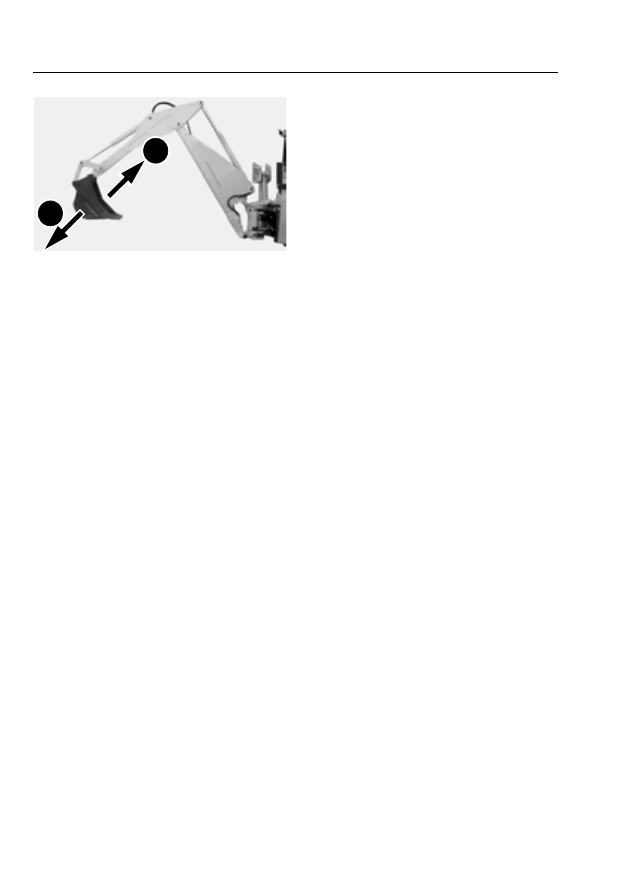

Положение (G): Ковш обратной лопаты
копает грунт (заполняется).
Положение (H): Ковш обратной лопаты
опорожняется.

H

G

Органы управления/Приборы/Принадлежности

101

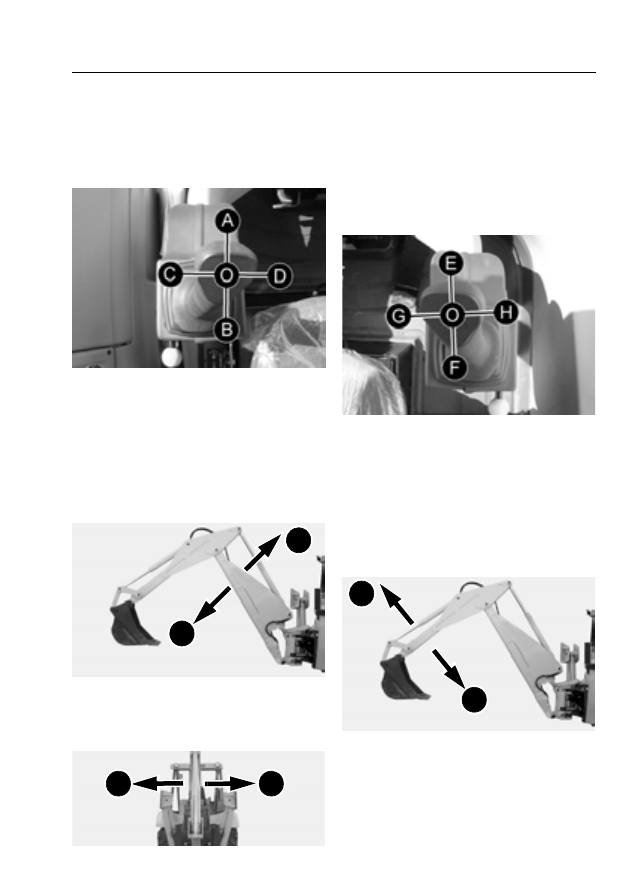

Конфигурация SAE - Сервоуправление
Левый рычаг управления

рукоятью обратной лопаты и

поворотом навесной обратной

лопаты.

TV051178

Этот рычаг имеет пять положений:
Положение (0):Нейтральное
положение/удержание. Это положение
позволяет остановить движение навесного
оборудования. При отпускании
рычага/выключателя, он автоматически
возвращается в нейтральное положение (0)
и навесное оборудование остается в
положении, в котором оно находилось при
остановке движения.

CD98F056

Положение (A): Стрела обратной лопаты
опускается.
Положение (B): Стрела обратной лопаты
поднимается.

CD98F052

Положение (C): Поворот обратной лопаты
влево.
Положение (D): Поворот обратной лопаты
вправо.

Правый рычаг управления

стрелой и ковшом обратной

лопаты

TV051179

Этот рычаг имеет пять положений:
Положение (0): Нейтральное
положение/удержание. Это положение
позволяет остановить движение навесного
оборудования. При отпускании
рычага/выключателя, он автоматически
возвращается в нейтральное положение (0)
и навесное оборудование остается в
положении, в котором оно находилось при
остановке движения.

CD98F056

Положение (E): Выдвижение рукояти
обратной лопаты.
Положение (F): Втягивание рукояти
обратной лопаты.

B

A

D

C

E

F

Органы управления/Приборы/Принадлежности

102

CD98F056

Положение (G): Ковш обратной лопаты
копает грунт (заполняется).
Положение (H): Ковш обратной лопаты
опорожняется.

H

G

Органы управления/Приборы/Принадлежности

103

Конфигурация ISO - Механическое управление

CK98F038

Левый рычаг управления

рукоятью обратной лопаты и

поворотом навесной обратной

лопаты

Этот рычаг имеет пять положений:
Положение (0): Нейтральное
положение/удержание. Это положение
позволяет остановить движение навесного
оборудования. При отпускании
рычага/выключателя, он автоматически
возвращается в нейтральное положение (0)
и навесное оборудование остается в
положении, в котором оно находилось при
остановке движения.

CD98F056

Положение (A): Выдвижение рукояти
обратной лопаты.
Положение (B): Втягивание рукояти
обратной лопаты.

CD98F052

Положение (C): Поворот обратной лопаты
влево.

Положение (D): Поворот обратной лопаты
вправо.

Правый рычаг управления

стрелой и ковшом обратной

лопаты

Этот рычаг имеет пять положений:
Положение (0): Нейтральное
положение/удержание. Это положение
позволяет остановить движение навесного
оборудования. При отпускании
рычага/выключателя, он автоматически
возвращается в нейтральное положение (0)
и навесное оборудование остается в
положении, в котором оно находилось при
остановке движения.

CD98F056

Положение (E): Стрела обратной лопаты
опускается.
Положение (F): Стрела обратной лопаты
поднимается.

CD98F056

Положение (G): Ковш обратной лопаты
копает грунт (заполняется).
Положение (H): Ковш обратной лопаты
опорожняется.

E

F

G

H

0

A

B

C

D

0

A

B

D

C

F

E

H

G
