Таблица запасных частей

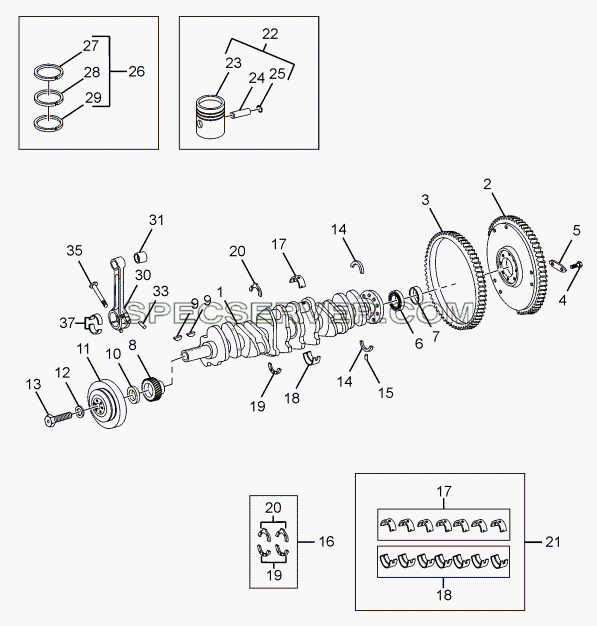

№ | Номер детали | Наименование запчасти | |
- | 252503138201 | OIL SLINGER | |
- | 885403082525 | KIT, CRANKSHAFT SEALING RING WITH LOCATING PINS CONSISTING OF : | |
- | BEARING HALF (UPPER & LOWER) RS I | ||
- | BEARING HALF (UPPER & LOWER) RS II | ||
- | BEARING HALF (UPPER & LOWER) RS III | ||
- | BEARING HALF (UPPER & LOWER) RS IV | ||
- | BEARING HALF (UPPER & LOWER) STD | ||
- | CON. ROD BUSH STD | ||
1 | 252503107940 | CRANK SHAFT STD. | |
2 | 252503110138 | ASSY. FLYWHEEL WITH RING GEAR | |
3 | 3520321105 | RING GEAR | |
4 | 3129900301 | BOLT | |
5 | 3129940232 | LOCKING PLATE | |
6 | 253403103102 | BALL BEARING | |
7 | 3120310533 | LOCKING RING (IN CRANKSHAFT TO FIX THE BEARING) | |
8 | 3520520003 | CRANK SHAFT GEAR | |
9 | 13650510091 | WOODRUFF KEY 8X13 | |
10 | 252503138603 | SPACER | |
11 | 3520303103 | ASSY. VIBRATION DAMPER (DOUBLE GROOVE) | |
12 | 252303138603 | THRUST SPACER | |
13 | 252303133202 | LOCK (V. DAMPER) | |
14 | 252503107802 | SEALING RING HALF | |
14 | SEALING RING HALF | ||
15 | 1869910055 | PIN MAIN BEARING SET | |
15 | LOCATING PIN | ||
16 | 885403762525 | THRUST WASHER SET (STD) | |
16 | 885403772525 | THRUST WASHER SET (RS I) | |
16 | 885403782525 | THRUST WASHER SET (RS II) | |
17 | BEARING UPPER HALF STD | ||
18 | BEARING LOWER HALF STD THRUST WASHER SET | ||
19 | RS II PISTON SET | THRUST WASHER LOWER HALF (116 MM DIA.) RS II PISTON SET | |
19 | THRUST WASHER LOWER HALF (116 MM DIA.) RS I | ||
19 | THRUST WASHER LOWER HALF (116 MM DIA.) STD | ||
20 | THRUST WASHER UPPER HALF (116 MM DIA.) RS I | ||
20 | THRUST WASHER UPPER HALF (116 MM DIA.) RS II | ||
20 | THRUST WASHER UPPER HALF (116 MM DIA.) STD | ||
21 | 252503120161 | MAIN BEARING SET (STD) | |
22 | 252503990161 | SET OF BARE PISTON STD, BS III | |
23 | PISTON | ||
24 | PISTON PIN | ||
25 | CIRCLIP RING SET | ||
26 | 252503990164 | SET OF PISTON RING BS III STD | |
27 | DOUBLE TRAPEZ RING (GR I) | ||
28 | COMPRESSION RING (GR II) | ||
29 | OIL CONTROL RING | ASSY.OIL CONTROL RING (GR III) CONNECTING ROD SET CONNECTING ROD | |
30 | 252503150107 | ASSY. CON. ROD SERRATED (STD) WITH BUSH | |
30 | 252503150125 | ASSY. CON. ROD (STD) WITH BUSH | |
31 | 885403682525 | CON. ROD BUSH SET STD | |
33 | 13050507143 | PIN CYLINDRICAL 6X14 | |
35 | 252503153205 | SCREW CON. ROD CONNECTING ROD BEARING SET | |
37 | 885403622525 | BEARING SET FOR CON. ROD (STD) CONSISTING OF | |
37 | 885403642525 | BEARING SET FOR CON. ROD. RS I CONSISTING OF | |
37 | 885403652525 | BEARING SET FOR CON. ROD. RS II CONSISTING OF | |
37 | 885403662525 | BEARING SET FOR CON. ROD. RS III CONSISTING OF | |
37 | 885403672525 | BEARING SET FOR CON. ROD. RS IV CONSISTS OF |

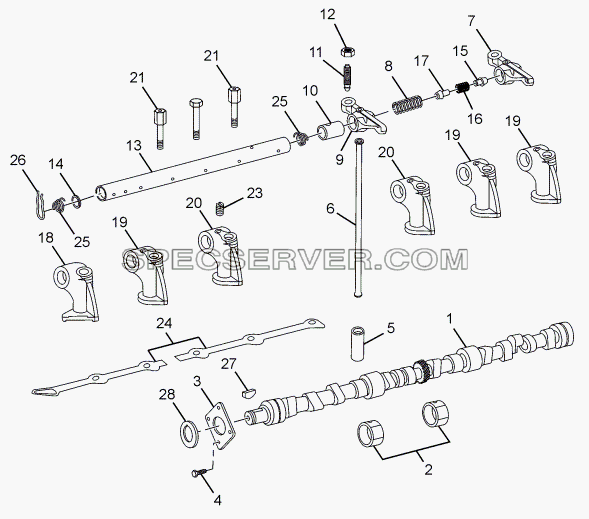

№ | Номер детали | Наименование запчасти | |
- | 252305140102 | ASSY ROCKER ARM SHAFT WITH BUSH FRONT | |
- | 252305140103 | ASSY ROCKER ARM SHAFT WITH BUSH REAR | |
- | BEARING NO. 1 | ||
- | BEARING NO. 2, 3 AND 4 | ||
1 | 252505100140 | CAMSHAFT WITH CYLINDER PIN STD | |
2 | 885405042525 | SET OF BEARINGS CAMSHAFT CONSISTING OF : | |
3 | 3520520762 | THRUST WASHER (CAMSHAFT TO CYL. BLOCK) | |
4 | 3129900004 | HEX SCREW (TO THRUST WASHER) | |
5 | 253405139902 | VALVE TAPPET | |
6 | 3520540205 | PUSH ROD | |
7 | 3520501033 | ROCKER ARM LEFT WITH BUSH | |
8 | 3129930701 | SPRING (LONG) | |
9 | 3520500634 | ROCKER ARM RIGHT WITH BUSH | |
10 | 3120550050 | BUSH | |
11 | 252305146701 | BALL END TAPPET ADJUSTER | |
12 | 3129900251 | HEX. NUT (BALL PIN) | |
13 | 3120500231 | ROCKER ARM SHAFT | |
14 | 17071001407 | SEALING CAP | |
15 | 3120550653 | CONNECTING NIPPLE, INNER | |
16 | 3129934701 | SPRING, CONNECTING NIPPLE | |
17 | 3120550553 | CONNECTING NIPPLE, OUTER | |
18 | 3520550610 | ROCKER ARM SUPPORT NO. 1 | |
19 | 3520550410 | ROCKER ARM SUPPORT NO. 2, 5, 6 | |
20 | 3520550510 | ROCKER ARM SUPPORT NO. 3, 4 | |
21 | 3120550171 | BOLT (TO ROCKER ARM BRACKETS) | |
23 | 11433206101 | GRUB SCREW AM 6X10, (ROCKER ARM SUPPORT TO ROCKER ARM SHAFT) | |
25 | 3129930005 | SPRING (SHORT) | |
26 | 3129930025 | SPRING CLIP (TO SPRINGS AND ROCKER ARM SHAFT) | |
27 | 252305105901 | PARALLEL KEY | |
28 | 3520510062 | BUTTING RING (TIMER TO CAMSHAFT) |
№ | Номер детали | Наименование запчасти | |
2 | 252707135401 | DRIVE GEAR, FIP EURO II | |
5 | 252305105901 | PARALLEL KEY | |
8 | 3520510062 | BUTTING RING (TIMER TO CAMSHAFT) | |
10 | 252705115403 | GEAR CAMSHAFT EURO II | |
11 | 3520750071 | PIN (TIMER MOUNTING) |

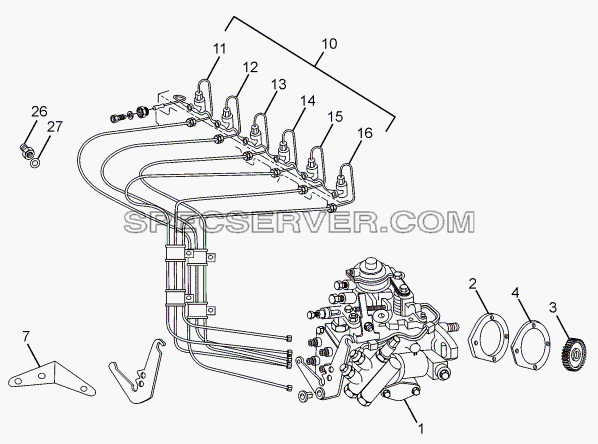

№ | Номер детали | Наименование запчасти | |
- | 0120700066J | ASSY. CLAMP LOWER | |
- | 0120780085J | CLAMP UPPER | |
- | 13650505063 | WOODRUFF KEY 4X6.5 | |
- | 252507145802 | HOSE (REDUCER FOR LEAKAGE):L=300MM | |
- | 252707125301 | GASKET (FOR SUPPORT INJ.PUMP):EURO II KIT H.P.LINES (ROTARY FIP) | |
- | 254707129201 | HARDENED WASHER EURO II | |
1 | 252507120147 | ASSY. FIP (ROTARY) EURO III | |
2 | 252707123702 | SUPPORT(FOR FUEL INJECTION PUMP):E-III | |
3 | 252707135402 | INJECTION PUMP GEAR EURO II | |
4 | 252707125302 | GASKET, SUPPORT EURO II | |
7 | 252507123302 | REAR SUPPORT BRACKET(FIP TO BLOCK)E-III | |
10 | 252507140167 | KIT H.P.LINES (ROTARY FIP) | |
11 | HIGH PRESSURE LINE 1ST CYL. | ||
12 | HIGH PRESSURE LINE 2ND CYL. | ||
13 | HIGH PRESSURE LINE 3RD CYL. | ||
14 | HIGH PRESSURE LINE 4TH CYL. | ||
15 | HIGH PRESSURE LINE 5TH CYL. | ||
16 | HIGH PRESSURE LINE 6TH CYL. | ||
26 | 252007144203 | SEAL CLAMP | |
27 | 252007148001 | HOLLOW SCREW |
№ | Номер детали | Наименование запчасти | |
- | 0120700066J | ASSY. CLAMP LOWER | |
- | 0120780085J | CLAMP UPPER | |
- | 13650505063 | WOODRUFF KEY 4X6.5 | |
- | 252507145802 | HOSE (REDUCER FOR LEAKAGE):L=300MM | |
- | 254707129201 | HARDENED WASHER EURO II | |
1 | 252507120147 | ASSY. FIP (ROTARY) EURO III | |
2 | 252707123702 | SUPPORT(FOR FUEL INJECTION PUMP):E-III | |
3 | 252707135402 | INJECTION PUMP GEAR EURO II | |
4 | 252707125302 | GASKET, SUPPORT EURO II | |
7 | 252507123302 | REAR SUPPORT BRACKET(FIP TO BLOCK)E-III | |
10 | 252507140167 | KIT H.P.LINES (ROTARY FIP) | |
11 | HIGH PRESSURE LINE 1ST CYL. | ||
12 | HIGH PRESSURE LINE 2ND CYL. | ||
13 | HIGH PRESSURE LINE 3RD CYL. | ||
14 | HIGH PRESSURE LINE 4TH CYL. | ||
15 | HIGH PRESSURE LINE 5TH CYL. | ||
16 | HIGH PRESSURE LINE 6TH CYL. | ||
26 | 252007144203 | SEAL CLAMP | |
27 | 252007148001 | HOLLOW SCREW |
№ | Номер детали | Наименование запчасти | |
- | 252501169902 | NOZZLE 697 EURO III NORMAL INJ.TYPE MICO | |
- | 252501169903 | NOZZLE 697 EURO III NBFI TYPE MICO | |
- | 252701163202 | BANJO BOLT | |
- | 252701169203 | SEALING WASHER | |
- | 252707144203 | WASHER | |
1 | 252501160128 | ASSY.INJECTOR NBEF TYPE 697 E III MICO | |
2 | 252701163807 | CONNECTOR ONE TUBE(MIM) | |
3 | 252501160127 | ASSY.INJECTOR NORMAL 697 EURO III MICO | |
4 | 252701163808 | CONNECTOR TWO TUBES(MIM) |
№ | Номер детали | Наименование запчасти | |
- | 254707144201 | CLAMP (INJECTOR OVERFLOW TUBE) | |
1 | 252507153303 | BRACKET-ELECTROMAGNETIC VALVE(24V)MTG. | |
2 | 264354249904 | ELECTROMAGNETIC VALVE 24V | |
3 | 264354249909 | FLAME GLOW PLUG (24V)-M/S.BERU | |
4 | 16220710380 | SEALING WASHER 24X29 CU | |
5 | 252507150103 | ASSY.CONNECTING PIPE | |
6 | 252507155803 | RUBBER HOSE (400L) | |
8 | 252507150102 | ASSY.PIPE UNION (FLAME START) | |
9 | 264354200120 | ASSY BRACKET (BLOCK HEATER CONTROL MTG.) |

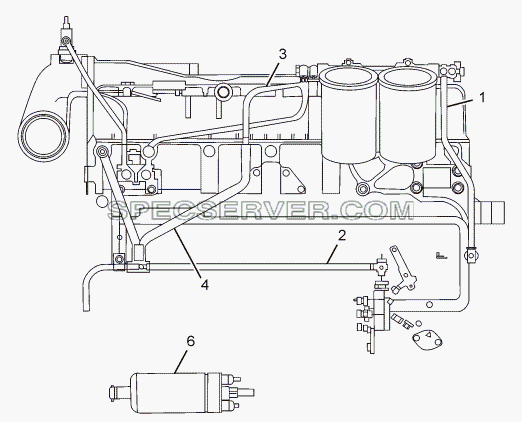

№ | Номер детали | Наименование запчасти | |
- | 14280500128 | HOSE CLAMP 12 | |
1 | 252509120204 | ASSY.FUEL LINE (FUEL FILTER TO FIP) | |
2 | 252509120224 | ASSY.OVERFLOW LINE (WITH OVERFLOW CONN) | |
3 | 252509120225 | ASSY. OVERFLOW LINE (FROM FUEL FILTER) | |
4 | 252509125812 | HOSE (FOR ASSY.OVERFLOW LINE) | |
6 | 252707100189 | ELECTRIC FUEL FEED PUMP |
