ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

Dl-27

ДИФФЕРЕНЦИАЛЫ

3. Передний дифференциал

A:  ПРИМЕЧАНИЕ

1. МОДЕЛЬ AT

Для информации о переднем дифференциале автоматиче-
ской трансмиссии см. раздел "AT". <См. 4AT-114, Передний
дифференциал.>

2. МОДЕЛЬ MT

Для информации о переднем дифференциале механической
трансмиссии см. раздел "5MT" или "6MT". <См. 5MT-102, Ус-
тройство переднего дифференциала.> или <См. 6MT-104,
Устройство переднего дифференциала.>

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т

Dl-28

ДИФФЕРЕНЦИАЛЫ

4. Задний дифференциал для Типа Т

A:  ДЕМОНТАЖ

1) Установите автомбиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.
3) Передвиньте ручку селектора или рычаг переключения пе-
редач в положение "N".
4) Отпустите стояночный тормоз.
5) Ослабьте колесные гайки.
6) Поддомкратьте автомобиль и поместите его на прочные
стояки.
7) Снимите колеса.

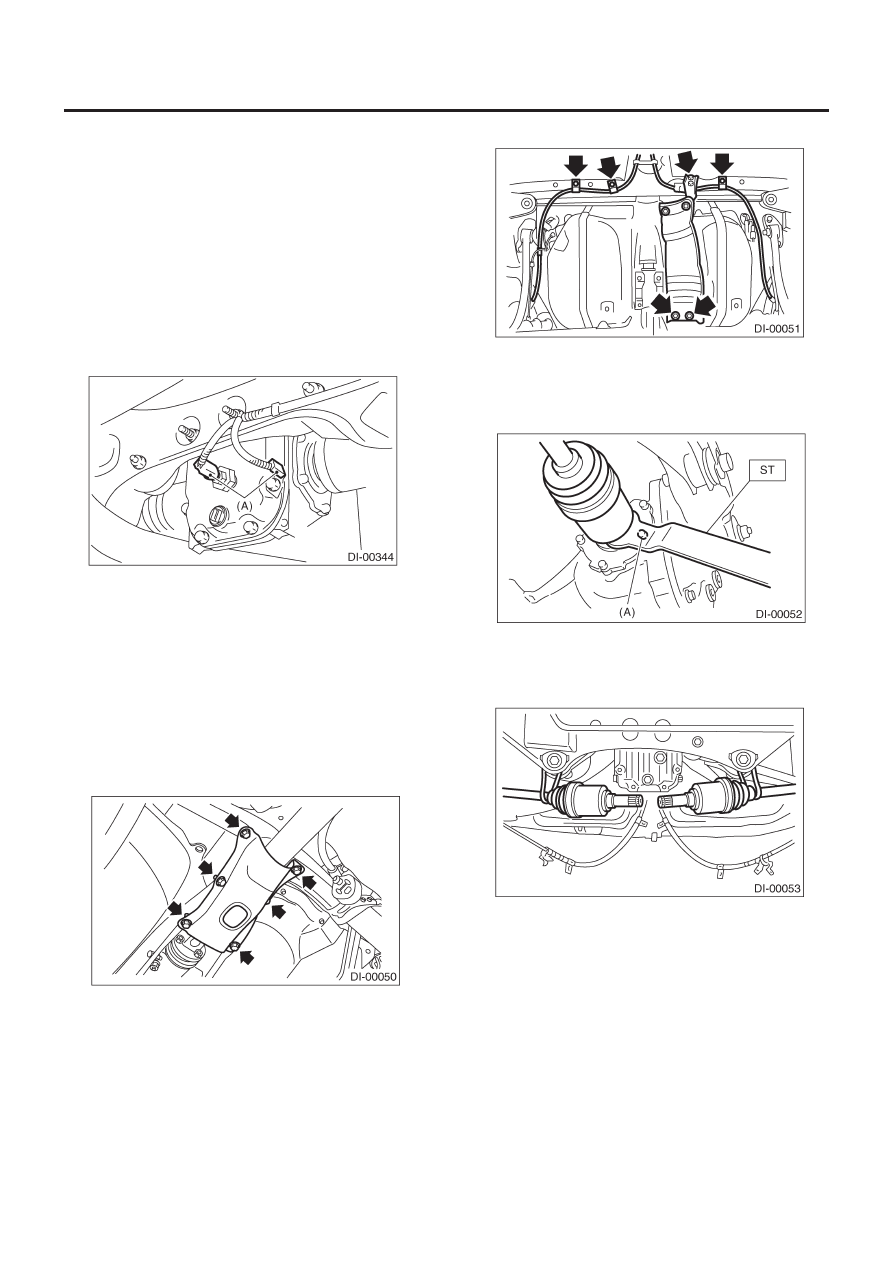

8) Отсоедините коннектор от переключателя температуры
масла. (Модель с механическим LSD)

(A)    Коннектор

9) Снимите заднюю выхлопную трубу и глушитель.
Модель не турбо без OBD
<См. EX(H4SOw/oOBD)-10, ДЕМОНТАЖ, Задняя выхлопная
труба.> и <См. EX(H4SOw/oOBD)-11, ДЕМОНТАЖ, Глушитель.>
Модель не турбо с OBD
<См. EX(H4SO)-10, ДЕМОНТАЖ, Задняя выхлопная труба.> и
<См. EX(H4SO)-12, ДЕМОНТАЖ, Глушитель.>
Модель турбо
<См. EX(H4DOTC)-14, ДЕМОНТАЖ, Задняя выхлопная труба.>
и <См. EX(H4DOTC)-15, ДЕМОНТАЖ, Глушитель.>
10) Снимите крышку тепловой защиты. (Если имеется)
11) Снимите перднюю крышку крепления заднего дифферен-
циала.

12) Снимите карданный вал. <См. DS-16, ДЕМОНТАЖ, Кар-
данный вал.>

13) Снимите зажимы и кронштейн троса стояночного тормоза.

14) Снимите DOJ заднего ведущего вала с заднего диффе-
ренциала с помощью ST. <См.DI-71, ЗАМЕНА, Боковой
сальник заднего дифференциала.>

ST

28099PA100

СЪЕМНИК ВЕДУЩЕГО ВАЛА

(A)

Болт

15) Закрепите задний ведущий вал на задней поперечине с
помощью проволоки.

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т

Dl-29

ДИФФЕРЕНЦИАЛЫ

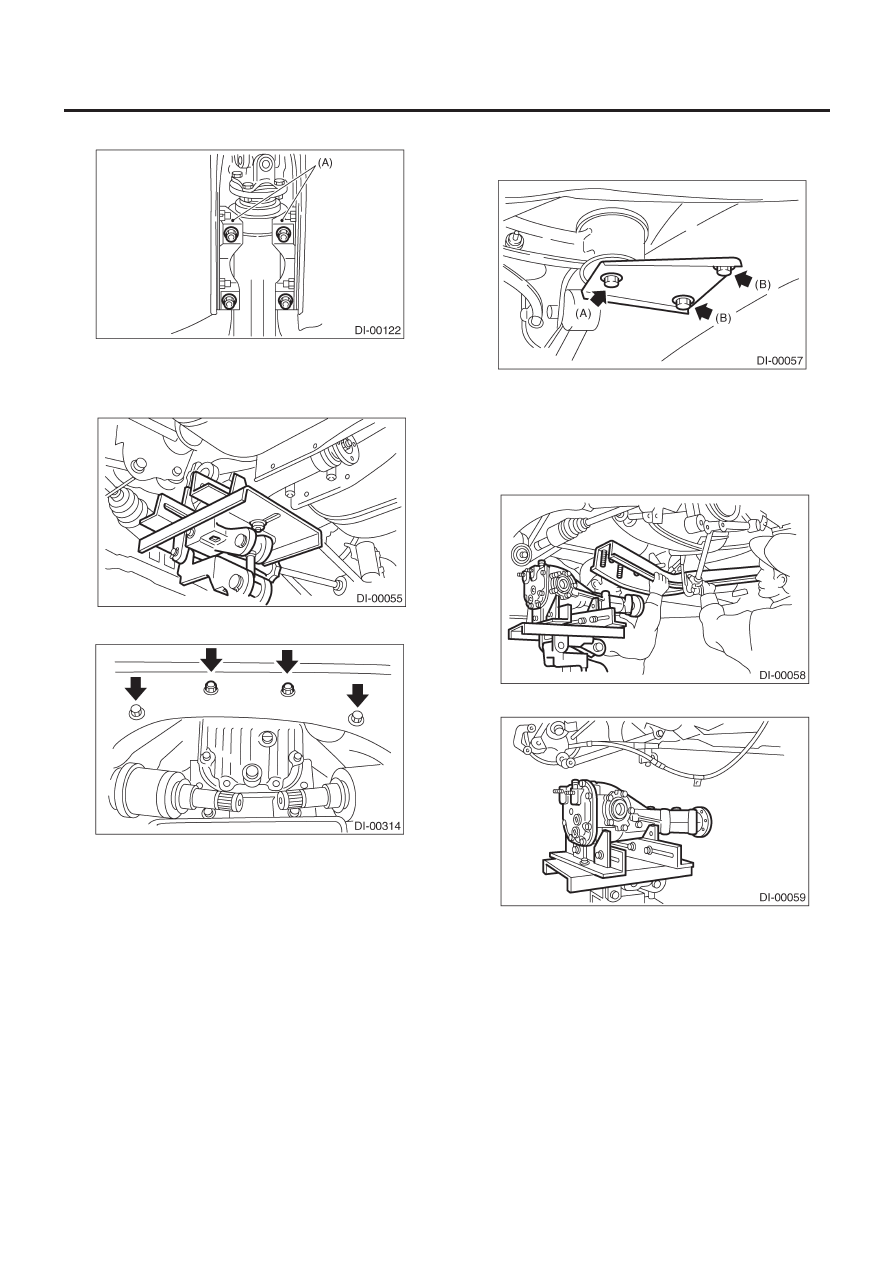

16) Снимимте нижний кронштейн.

(A)    Нижний кронштейн

17) Поддержите задний дифференциал трансмиссионным
домкратом.

18) Снимите самоконтрящиеся гайки и болты.

19) Снимите болты, крепящие переднюю member заднего
дифференциала к корпусу. Сначала ослабьте болт A, затем
снимите болты B.

ПРИМЕЧАНИЕ:
Попросите поддержать переднюю member помощника, чтобы
она не упала.

(A) Болт

A

(B) Болт

B

20) Снимите болт A.
21) Медленно опуская трансмиссионный домкрат, пере-
двиньте задний дифференциал вперед и отделите переднюю
member и задний дифференциал от автомобиля.

22) Снимите задний дифференциал с автомобиля.

B:  УСТАНОВКА

Установите в обратном порядке.
1) Установите вентиляционную крышку, постучав по ней пла-
стмассовым молотком.

ПРИМЕЧАНИЕ:
Не забудьте поменять вентиляционную крышку на новую.

2) Установите переднюю member на корпус, пропустив ее под
тросом стояночного тормоза и закрепив на заднем диффе-
ренциале.

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т

Dl-30

ДИФФЕРЕНЦИАЛЫ

ПРИМЕЧАНИЕ:
При установке передней member заднего дифференциала не
путайте последовательность установки верхнего и нижнего
ограничителей.

3) Установите DOJ ведущего вала в задний дифференциал.
<См. DI-71, ЗАМЕНА, Масло дифференциала задней оси.>

ST

28099PA090

ПРОТЕКТОР БОКОВОГО
САЛЬНИКА

4) Далее процедура установка идет в порядке, обратном де-
монтажу.
5) После установки залейте салазки дифференциала маслом
до уровня заливной заглушки. <См.DI-25, Масло дифферен-
циала.>

C:  РАЗБОРКА

1.  КРОМЕ МОДЕЛИ STi

Для определения настоящей причины неполадки перед раз-
боркой проверьте следующие места.
• Контакт зубцов коронного колеса и шестерни, а также люфт
• Выбег коронного колеса на его задней поверхности
• Сопротивление при вращении  ведущей шестерни.

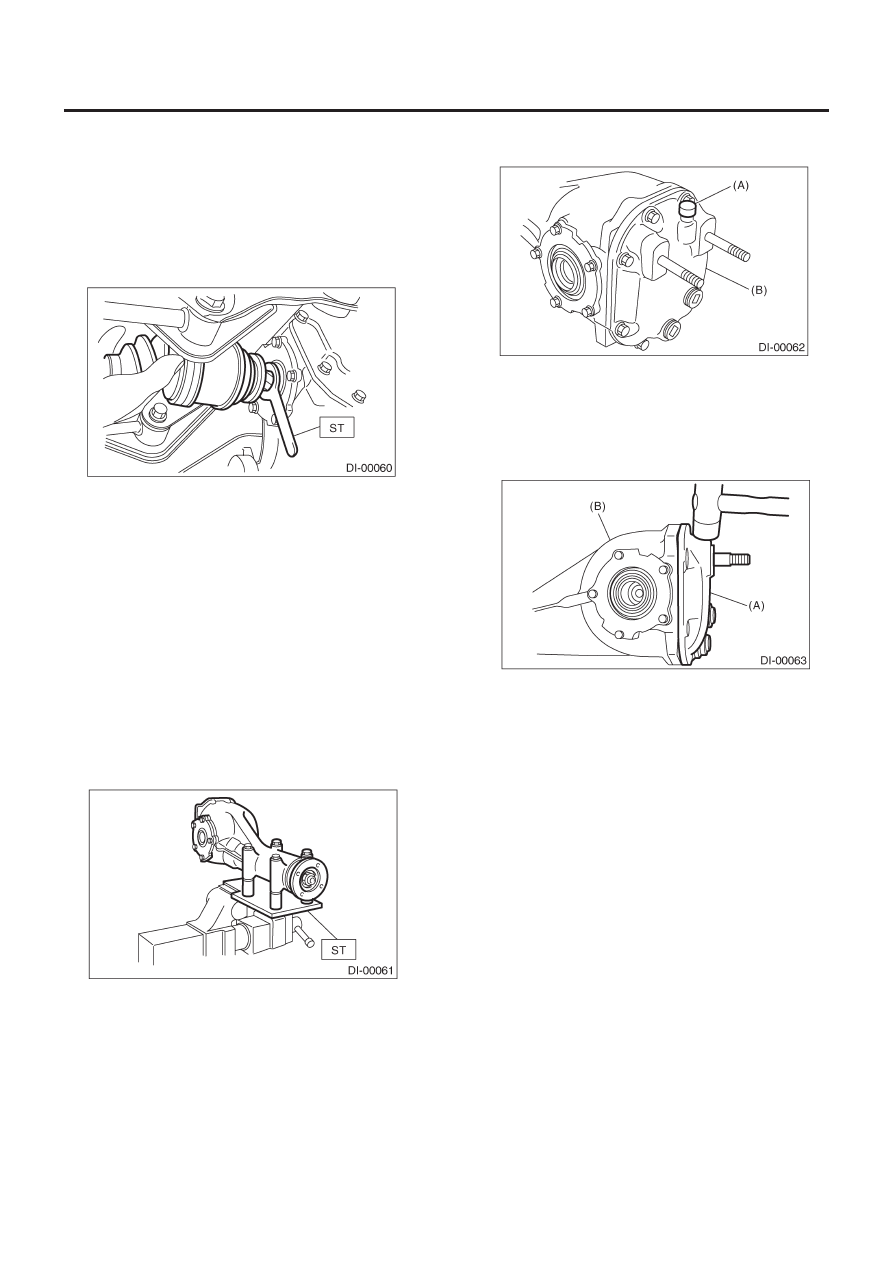

1) Установите ST на тиски и поставьте устройство дифферен-
циала на ST.

ST

398217700

ПРИЛОЖЕНИЕ

2) Слейте масло, сняв заглушку.
3) Снимите вентиляционную крышку.

ПРИМЕЧАНИЕ:
• Не снимайте вентиляционную крышку без необходимости.

• После демонтажа вентиляционной крышки замените ее на
новую.

(A) Вентиляционная

крышка

(B) Задняя

крышка

4) Снимите болты, затем снимите заднюю крышку.

ПРИМЕЧАНИЕ:
Снимите ее, постукивая пластмассовым молотком.

(A) Задняя

крышка

(B) Салазки

дифференциала

5) Пометьте правый и левый фиксатор бокового подшипника,
чтобы поставить их на их места во время сборки. Снимите
крепежные болты фиксатора бокового подшипника, устано-
вите ST на корпус дифференциала и выньте правый и левый
фиксаторы бокового подшипника с помощью вытягивателя.

ПРИМЕЧАНИЕ:
Каждую прокладку, установленную для регулировки предва-
рительного натяга бокового подшипника, следует держать
рядом с ее соответствующим фиксатором.
