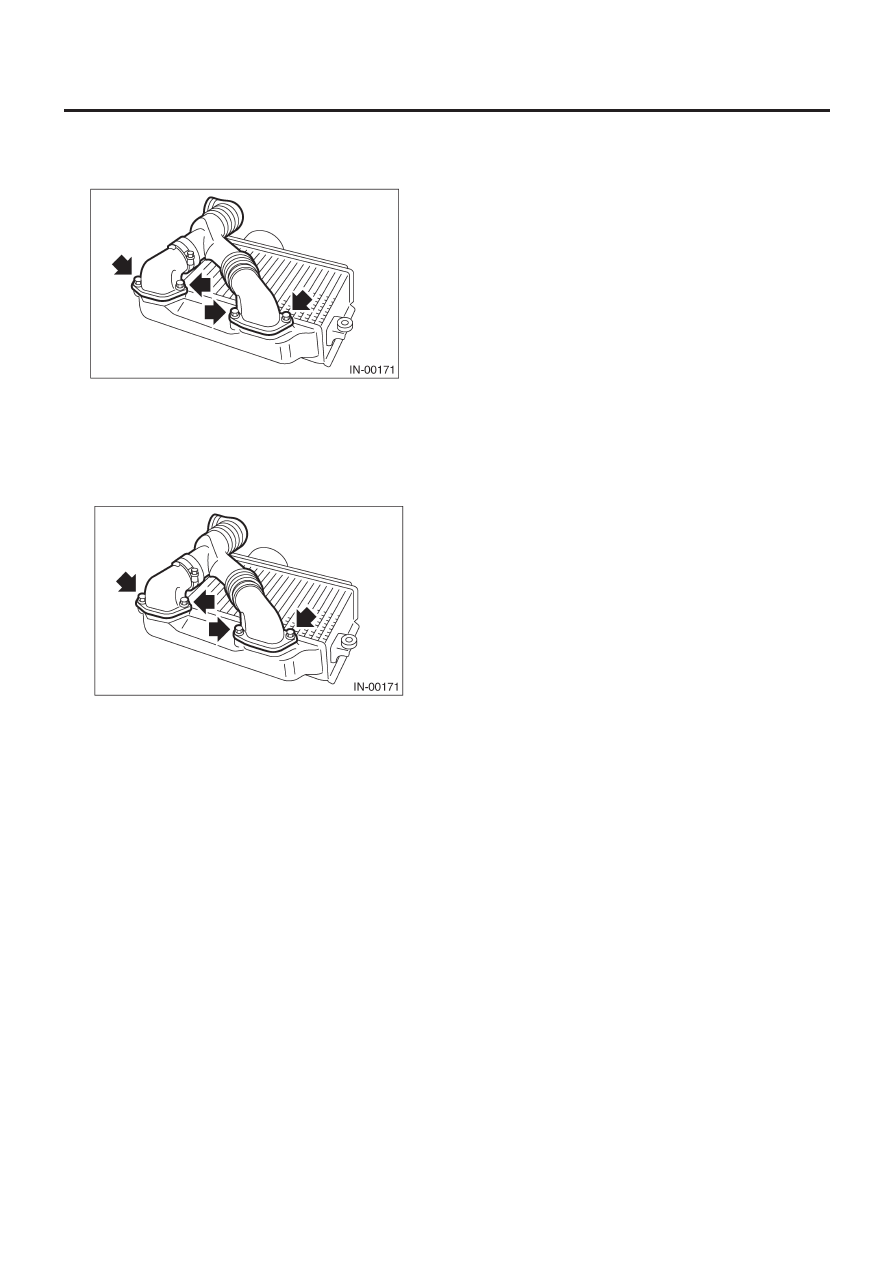

ИНТЕРКУЛЕР

IN(H4DOTC)-11

ВПУСК (ВСАСЫВАНИЕ)

C:  РАЗБОРКА

Снимите патрубки интеркулера с интеркулера.

D: СБОРКА

Соберите в обратном порядке.

Момент затяжки:

16 Н-м (1.6 кгс-м, 11.7ft-lb)

ТУРБОКОМПРЕССОР

IN(H4DOTC)-12

ВПУСК (ВСАСЫВАНИЕ)

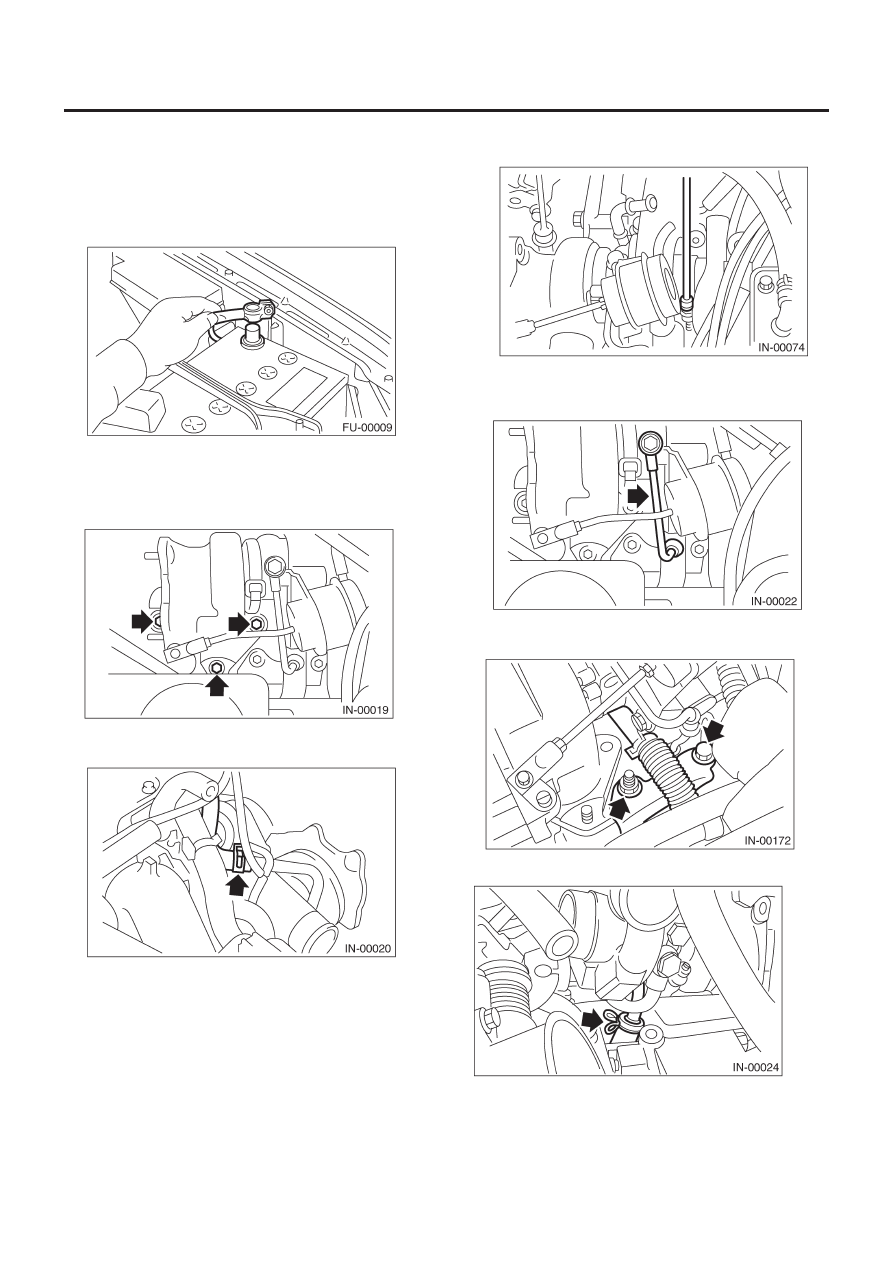

6. Турбокомпрессор

A:  ДЕМОНТАЖ

1) Установите автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Снимите центральную выхлопную трубу. <См. EX(H4DOTC)-
9,    ДЕМОНТАЖ,    Центральная выхлопная труба.>
4) Опустите автомобиль.
5) Отсоедините соединительную трубку турбокомпрессора от
турбокомпрессора.

6) Отсоедините шланг охладителя двигателя, который подсо-
единен к расширительному бачку охладителя.

7) Ослабьте зажим, крепящий турбокомпрессор на впускном
патрубке.

8) Снимите болт, крепящий скобу масляной трубки к турбо-
компрессору.
9) Снимите масляную трубку с турбокомпрессора.

10) Отсоедините шланг охладителя двигателя.
11) Снимите скобу турбокомпрессора.

12) Отсоедините выпускной масляный шланг от трубки.

13) Выньте турбокомпрессор из отсека двигателя.

ТУРБОКОМПРЕССОР

IN(H4DOTC)-13

ВПУСК (ВСАСЫВАНИЕ)

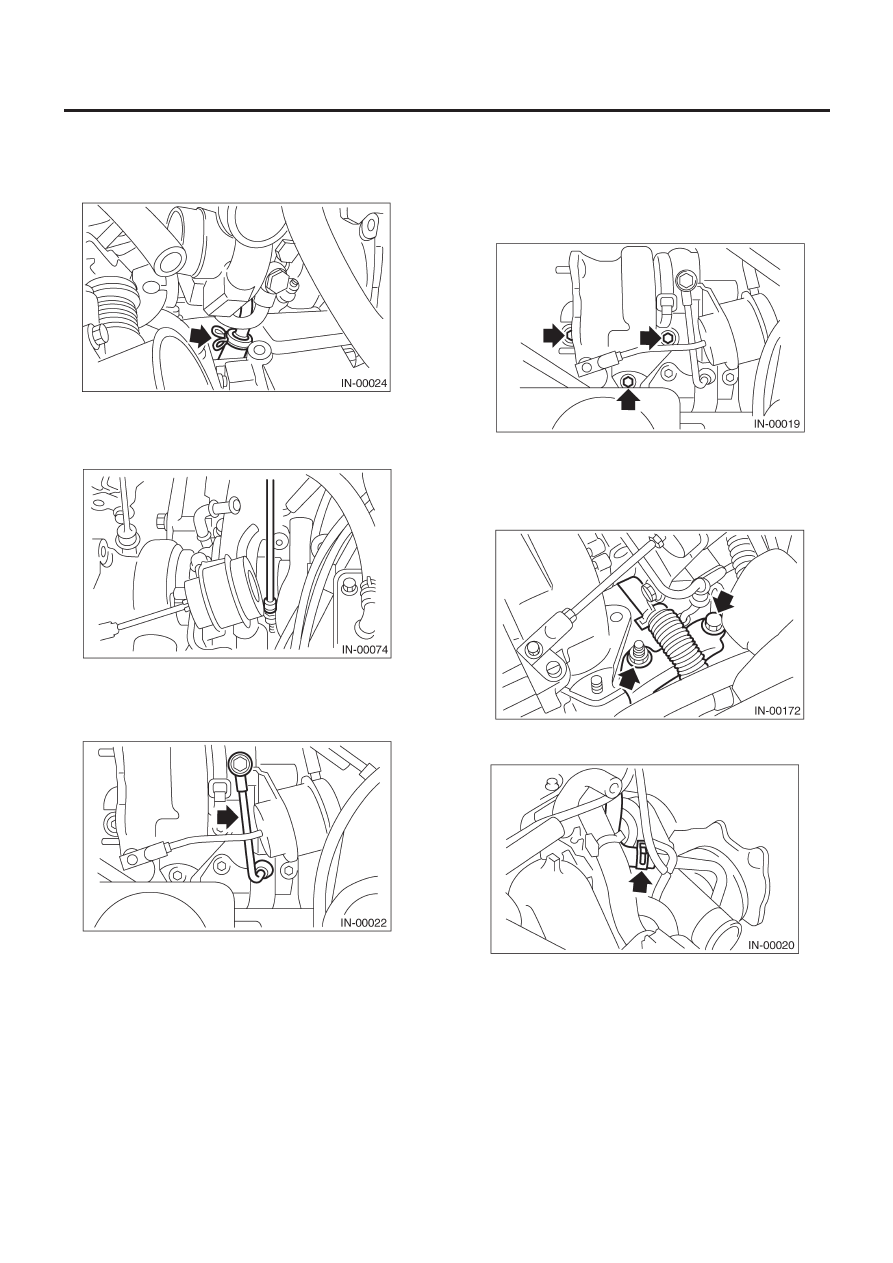

B:  УСТАНОВКА

1) Подсоедините выпускной масляный шланг к выпускной
трубке.

2) Установите турбокомпрессор на впускной патрубок.

Момент затяжки:

3 Н-м (0.3 кгс-м, 2.2 ft-lb)

3) Установите масляную трубку на турбокомпрессор.

Момент затяжки:

16 Н-м (1.6 кгс-м, 11.6 ft-lb)

4) Установите соединительную трубку на турбокомпрессор.

ПРИМЕЧАНИЕ:
Замените прокладку на новую.

Момент затяжки:

35 Н-м (3.6 кгс-м, 25.8 ft-lb)

5) Подсоедините шланг охладителя двигателя.
6) Установите скобу турбокомпрессора.

Момент затяжки:

33 Н-м (3.4 кгс-м, 24.6 ft-lb)

7) Подсоедините шланг охладителя двигателя, который под-
соединен к расширительному бачку охладителя.

8) Поднимите автомобиль.
9) Установите центральную выхлопную трубу. <См.
EX(H4DOTC)-10,   УСТАНОВКА,   Центральная выхлопная труба.>

ВОЗДУШНЫЙ ОБВОДНОЙ КЛАПАН

IN(H4DOTC)-14

ВПУСК (ВСАСЫВАНИЕ)

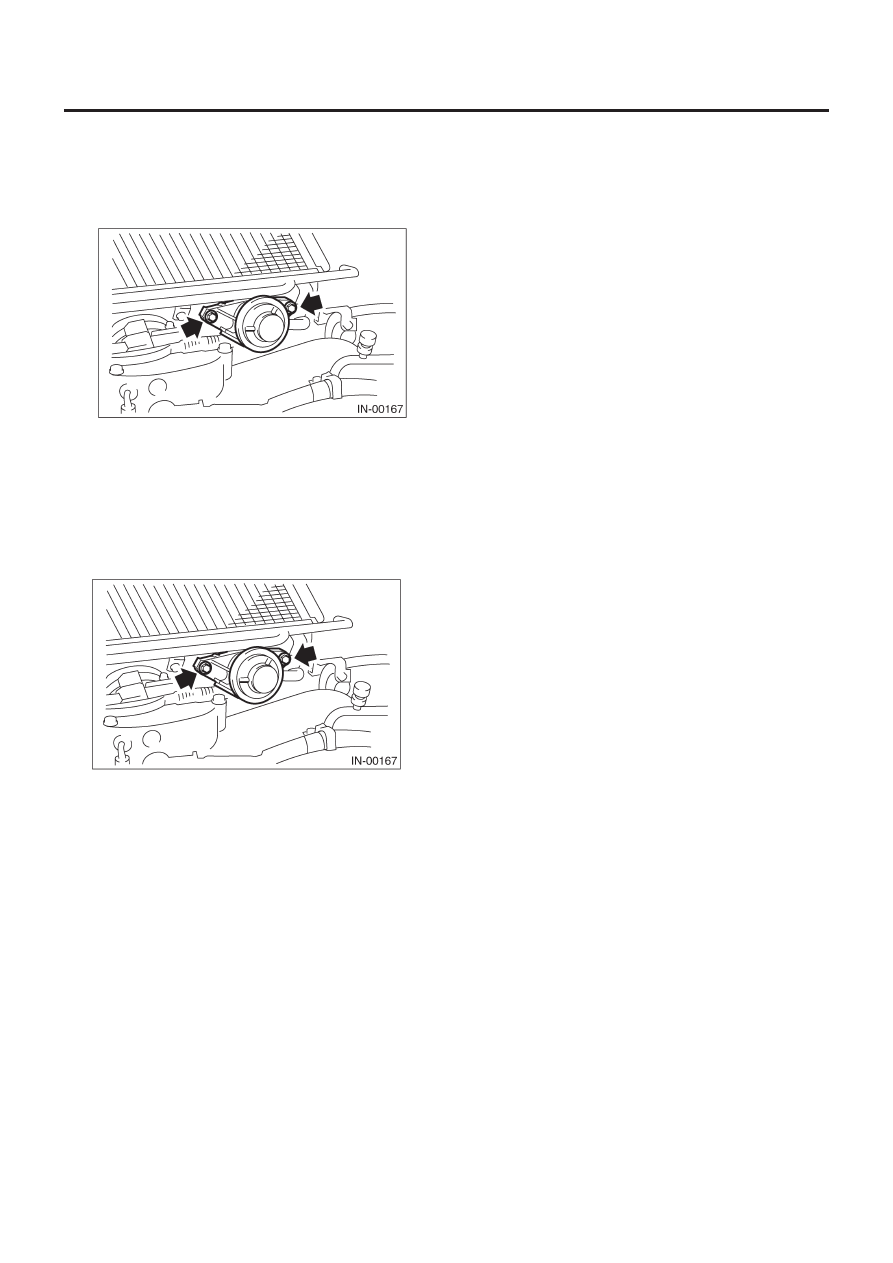

7. Воздушный обводной клапан

A:  ДЕМОНТАЖ

1) Снимите воздушный обводной клапан с интеркулера.

2) Отсоедините воздушные обводные шланги от воздушного
обводного клапана.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

16 Н-м (1.6 кгс-м, 11.6 ft-lb)
