Skoda Karoq (2017 год). Руководство - часть 79

Снятие крышки

›

Установите передние колёса так, чтобы получить доступ к нужной крыш-

ке в передней колёсной нише

» илл. 341

.

›

Вставьте крюк-съёмник для колёсных колпаков в выемку в крышке.

›

Снимите крышку, потянув за крюк по стрелке

1

.

Замена лампы

›

Снимите крышку

С



» илл. 337

 на стр. 316.

›

Поверните патрон вместе с лампой до упора в направлении стрелки

2

» илл. 342

.

›

Извлеките патрон с лампой в направлении стрелки

3

.

›

Нажмите фиксатор разъёма по стрелке

4

.

›

Отсоедините разъём в направлении стрелки

5

.

›

Подсоедините разъём к новому патрону с лампой.

›

Вставьте новый патрон с лампой в фару и поверните до упора в направ-

лении, противоположном стрелке

2

.

Установите крышку

С



» илл. 337

 на стр. 316.

Установка крышки

›

Установите крышку в соответствующий проём и прижмите

» илл. 341

.

Накладка должна надёжно зафиксироваться.

Снятие и установка заднего фонаря

Илл. 343  Вариант открывания крышки / снятие фонаря

Илл. 344  Отсоединение разъёма / установка фонаря

Сначала прочтите и примите к сведению   и   на стр 316.

Снятие

›

Откройте крышку багажного отсека.

›

Откройте соответствующую крышку

A

 или

B

 в направлении стрелки

1



» илл. 343

. Варианты открывания правой крышки

B

 отличаются в за-

висимости от комплектации.

›

Выверните винт

C

 в направлении стрелки

2

. Винт остаётся в кузове, на

нём имеется защита от выпадания.

›

Возьмитесь за фонарь и осторожно выньте его по стрелке

3

.

›

Оттяните фиксатор

D

 на разъёме в направлении стрелки

4



» илл. 344

.

›

Отожмите фиксатор разъёма по стрелке

5

 и извлеките разъём движе-

нием по стрелке

6

.

Установка

›

Вдвинуть разъём в фонарь против направления стрелки

6



» илл. 344

.

›

Заблокируйте фиксатор

D

 в противоположном стрелке направлении

4

.

›

Вставьте фонарь планками

F

 в направляющие

G

 в кузове и осторожно

сдвиньте фонарь до упора в направлении стрелки

7



»

.

›

Закрутите винт

C

 против направления стрелки

2



» илл. 343

.

›

Закройте крышку

A

 или

B

 против направления стрелки

1

 и вставьте в

соответствующее отверстие.





318

Самостоятельные действия в сложных ситуациях

ОСТОРОЖНО

■

Проследите, чтобы при повторной установке фонаря жгут проводки

между кузовом и фонарём не оказался зажат и прокладка

E



» илл. 344

была установлена правильно — иначе может проникнуть вода и электро-

оборудование получит повреждения.

■

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп накаливания в задних фонарях (указатели

поворота и фонарь заднего хода)

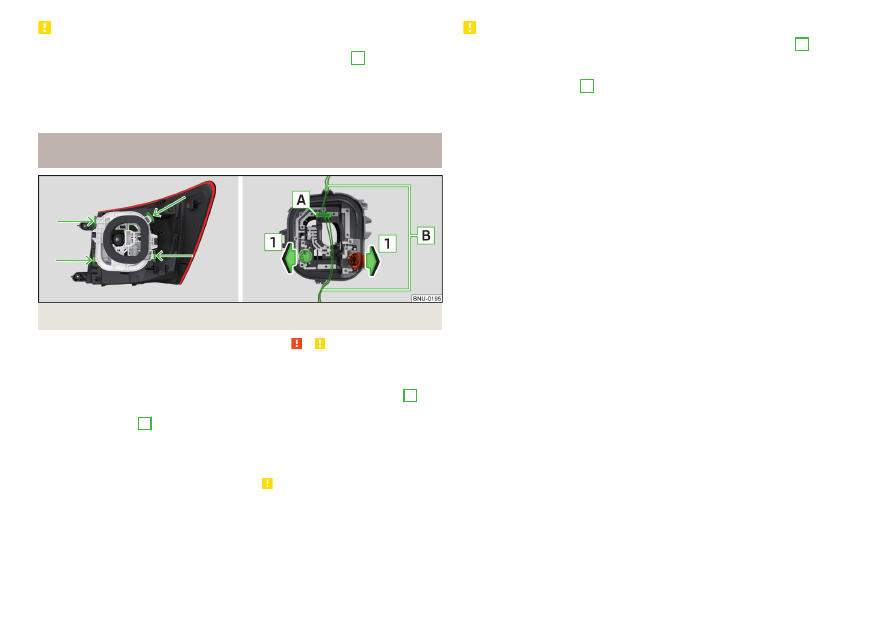

Илл. 345  Наружная часть фонаря / колодка ламп

Сначала прочтите и примите к сведению   и   на стр 316.

›

Разблокируйте колодку патронов ламп в точках, указанных стрелками

» илл. 345

, и извлеките колодку из фонаря.

›

Извлеките неисправную лампу из патрона в направлении стрелки

1

.

›

Вставьте новую лампу накаливания в патрон в направлении, противопо-

ложном стрелке

1

.

Патрон лампы указателя поворота обозначен надписью .
Патрон лампы фонаря заднего хода обозначен надписью .

›

Вставьте колодку с лампами в фонарь

»

. Колодка должна надёжно за-

фиксироваться.



ОСТОРОЖНО

■

Перед установкой колодки в фонарь проверьте, что разъём

A



» илл. 345

правильно подключён между фонарём и колодкой.

■

Проверьте, чтобы при повторной установке колодки в фонарь не был пе-

режат жгут проводов

B

, иначе может быть повреждена изоляция прово-

дов.

319

Предохранители и лампы накаливания

Технические характеристики

Технические характеристики

Основные данные автомобиля



Введение

Данные, указанные в технической документации автомобиля, имеют прио-

ритет перед данными, содержащимися в руководстве по эксплуатации.
Тягово-динамические характеристики автомобилей приведены без учёта

негативного влияния со стороны некоторого оборудования (например,

климатической установки).
Приведённые значения были найдены по методике, которая регламенти-

руется правилами измерения эксплуатационных и технических характери-

стик транспортных средств.
Приведённые значения справедливы для базовой модели без дополни-

тельного оборудования.

Используемые сокращения

Сокращение

Значение

ACT

Активное управление цилиндрами

DSG

Роботизированная коробка передач с двумя сцеп-

лениями / фрикционными муфтами

МКП

Механическая коробка передач

TDI CR

Дизельный двигатель с турбонагнетателем и си-

стемой впрыска Common Rail

TSI

Бензиновый двигатель с непосредственным

впрыском и турбонаддувом

Идентификационные данные автомобиля

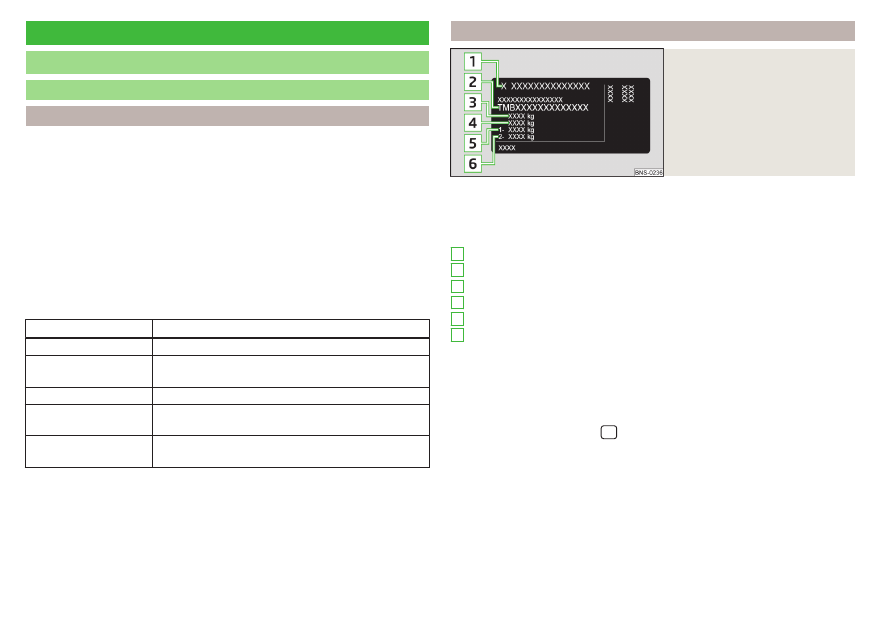

Илл. 346

Заводская табличка

Заводская табличка

Заводская табличка

» илл. 346

 находится снизу на стойке B с правой сто-

роны.
Табличка содержит следующие данные:

Производитель автомобиля
Идентификационный номер автомобиля (VIN)
Разрешённая максимальная масса
Разрешённая максимальная масса автопоезда (а/м и прицеп)
Максимальная нагрузка на переднюю ось
Максимальная нагрузка на заднюю ось

Идентификационный номер автомобиля (VIN)

VIN (номер кузова) выбит на правой чашке амортизатора в моторном отсе-

ке. Этот номер имеется также на табличке в нижнем левом углу под ветро-

вым стеклом (вместе со штрихкодом VIN), а также на заводской табличке.
Идентификационный номер автомобиля (VIN) также может быть показан в

меню системы Infotainment



/  →  → Техническое обслуживание.

Номер двигателя

Номер двигателя выштампован на блоке цилиндров.

Разрешённая максимальная масса автопоезда

Приведённые значения разрешённой массы автопоезда справедливы

только для высоты до 1000 м над уровнем моря.
С повышением высоты над уровнем моря уменьшаются мощность двигате-

ля и способность автомобиля преодолевать подъём. Поэтому с увеличе-

нием высоты на каждые полные или неполные 1000 м разрешённая макси-

мальная масса автопоезда уменьшается на 10 %.



1

2
3
4
5
6

320

Технические характеристики

Масса автопоезда представляет собой сумму фактической массы загру-

женного автомобиля и загруженного прицепа.

ВНИМАНИЕ

Запрещается превышать максимально разрешённые массы: опасность

ДТП и повреждения автомобиля!

Снаряжённая масса

Эта величина является оценочной и соответствует минимальной эксплуа-

тационной массе автомобиля без дополнительного оборудования (напри-

мер, докатное или запасное колесо и т. п.). Она включает в себя также мас-

су водителем в 75 кг, бортового инструмента, эксплуатационных жидко-

стей и заправленного минимум на 90 % топливного бака.

Снаряжённая масса

Двигатель

Коробка пере-

дач

Снаряжённая масса (кг)

1,0 л/85 кВт TSI

МКП

1340

1,5 л/110 кВт TSI ACT

DSG

1393

1,6 л/85 кВт TDI CR

МКП

1426

2,0 л/110 кВт TDI CR

МКП 4 × 4

1561

DSG 4 × 4

1591

Примечание

При желании точную массу автомобиля можно узнать на сервисном пред-

приятии.

Перевозимый груз

Максимальная полезная нагрузка приблизительно соответствует разности

между разрешённой максимальной массой и снаряжённой массой.
Эта нагрузка складывается из следующего:

▶

пассажиры;

▶

багаж и все другие перевозимые в автомобиле предметы;

▶

масса груза, перевозимого на крыше, включая вес багажника/рейлингов;

▶

компоненты дополнительного оборудования, не вошедшие в снаряжён-

ную массу;

▶

Максимально допустимая нагрузка на шаровой наконечник ТСУ в режи-

ме движения с прицепом

» стр. 268

.

Замер расхода топлива и выбросов CO

2

 в соответствии с

правилами ЕЭК и директивами ЕС

Данные по расходу топлива и выбросам CO

2

 на момент подписания этого

руководства в печать отсутствовали.
См. данные по расходу топлива и выбросам CO

2

 на веб-сайтах ŠKODA или

в товарно-сопроводительной и технической документации к автомобилю.
Замеры в городском цикле начинаются с пуска холодного двигателя. В за-

ключение выполняется симуляция движения в городском режиме.
В загородном цикле моделируется движение автомобиля на всех переда-

чах с многократными ускорениями и торможениями. При этом скорость

движения изменяется в пределах от 0 до 120 км/ч.
Для расчёта расхода топлива в смешанном цикле 37 % отдаётся городско-

му режиму движения, а 63 % — загородному.

Примечание

■

Значения расхода топлива и вредных выбросов, приведённые на веб-

сайтах ŠKODA или в товарно-сопроводительной и технической докумен-

тации к автомобилю, были определены по методике, которая регламенти-

руется правилами измерения эксплуатационных и технических характери-

стик транспортных средств.

■

На практике расход топлива может отличаться от значений, указанных на

веб-сайтах ŠKODA или в товарно-сопроводительной и технической доку-

ментации к автомобилю. Это зависит от объёма комплектации, стиля езды,

дорожной обстановки, погодных условий и состояния автомобиля.

321
