Skoda Kodiaq (2017 год). Руководство - часть 83

№

Потребители

Камера заднего вида

KESSY

SCR

полный привод

Тягово-сцепное устройство

Подъёмно-сдвижной люк

Свет справа

Центральный замок: передняя и задняя двери с левой стороны,
стеклоподъёмники слева, левое наружное зеркало заднего ви-
да: обогрев, функция складывания зеркала, регулировка поло-
жения зеркального элемента

Подогрев передних сидений

Освещение салона

Электрическая розетка тягово-сцепного устройства

Не используется

Регулировка амортизаторов

Не используется

Парковочный ассистент, парковочный автопилот

подушка безопасности

Климатическая установка, выключатель фонарей заднего хода,
зеркала с автоматическим затемнением, подогрев сидений, сто-
яночный тормоз, переключатель освещения, панель переклю-
чателей, дополнительный электрический отопитель

Диагностический разъём, камера, радар

Фары AFS справа

Фары AFS слева

Электрическая розетка тягово-сцепного устройства

Центральный замок: передняя и задняя двери с правой сторо-
ны, стеклоподъёмники справа, правое наружное зеркало задне-
го вида: обогрев, функция складывания зеркала, регулировка
положения зеркального элемента

Розетка 12 В

Преднатяжители ремней безопасности — правая сторона

№

Потребители

Механизм блокировки крышки багажного отсека, омыватель
фар, омыватель ветрового и заднего стёкол

Усилитель аудиосистемы

Электрическая розетка тягово-сцепного устройства

Элементы управления электрооборудования сиденья водителя

Розетка 230 В

Стеклоочиститель заднего стекла

Распознавание «слепых зон»

Пуск двигателя, выключатель педали сцепления

Открывание крышки багажного отсека

Подогрев заднего сиденья

Подогрев передних сидений

Обогрев заднего стекла

Предохранители в моторном отсеке

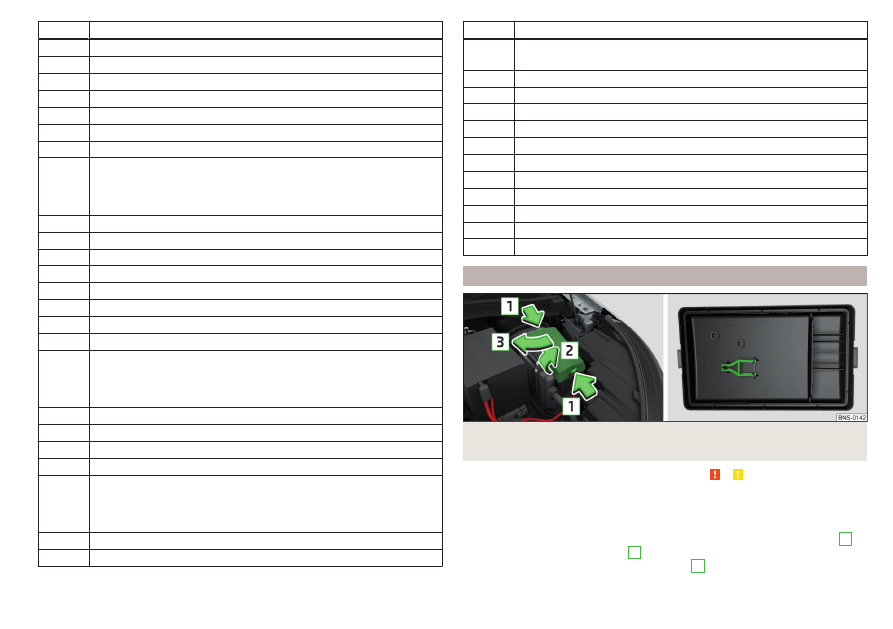

Илл. 371 Крышка блока предохранителей: снятие крышки/пластмас-
совый пинцет для предохранителей

Сначала прочтите и примите к сведению и на стр 331.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Одновременно сожмите фиксаторы крышки в направлении стрелок

откройте крышку по стрелке

» илл. 371

›

Снимите крышку в направлении стрелки





333

Предохранители и лампы накаливания

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки
блока предохранителей

» илл. 371

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место
новый предохранитель.

›

Верните пинцет на место.

›

Установите крышку и, нажав на фиксаторы, заприте её

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке всегда
правильно, иначе вода может попасть в блок предохранителей — опас-
ность повреждения автомобиля!

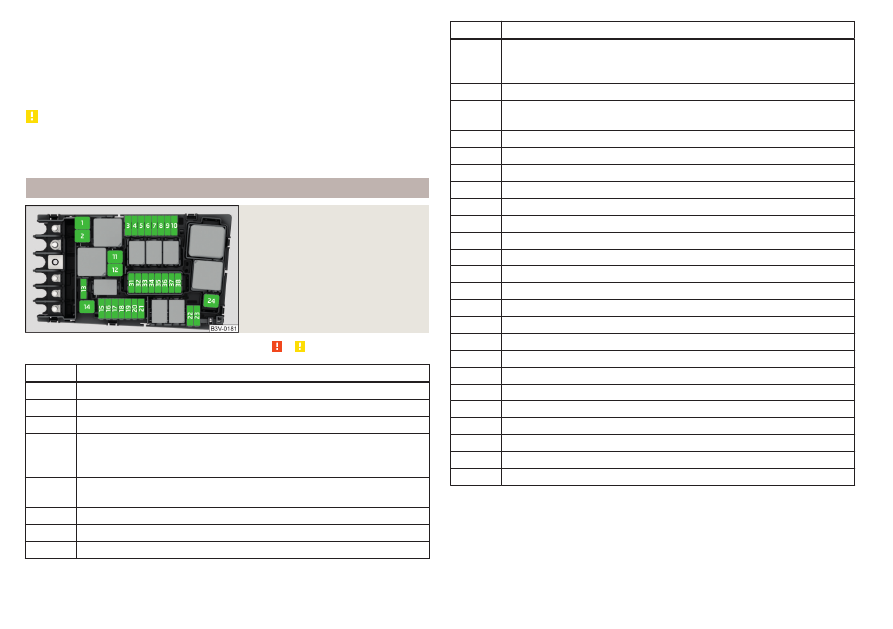

Назначение предохранителей в моторном отсеке

Илл. 372
Предохранители

Сначала прочтите и примите к сведению и на стр 331.

№

Потребители

ESC, стояночный тормоз

ESC

Система управления двигателя

Вентилятор радиатора, клапан регулировки давления топлива,
электрический дополнительный отопитель, компоненты двига-
теля

Зажигание, топливный насос, датчик уровня и температуры мас-
ла, компоненты двигателя

Датчик давления в тормозной системе

Насос ОЖ, заслонка системы выпуска ОГ, компоненты двигателя

Лямбда-зонд



№

Потребители

Насос охлаждающей жидкости, зажигание, система предвари-
тельного накаливания, расходомер воздуха, компоненты двига-
теля

Топливный насос

Дополнительный электрический отопитель, обогрев ветрового
стекла

Дополнительный электрический отопитель

Автоматическая коробка передач

Не используется

Звуковой сигнал

Зажигание

ESC, система управления двигателя, катушка главного реле

Шина данных, модуль данных АКБ

Стеклоочиститель ветрового стекла

Охранная сигнализация

Не используется

Система управления двигателя

Стартер

Дополнительный электрический отопитель

Не используется

SCR

Не используется

Автономный отопитель

Не используется

334

Самостоятельные действия в сложных ситуациях

Лампы накаливания



Введение

В этой главе вы найдёте сведения по следующим темам:
Расположение ламп накаливания в передних фарах

335

Замена лампы накаливания ближнего света (галогенные фары)

336

Замена лампы стоп-сигнала (галогенная фара)

336

Замена лампы дальнего света и габаритного огня (галогенные фары)

336

Замена лампы накаливания противотуманных фар (галогенные
фары)

337

Снятие и установка заднего фонаря

338

Замена лампы указателя поворота в блоке задних фонарей

339

При неуверенности мы рекомендуем производить замену ламп накалива-
ния на сервисном предприятии или обращаться к квалифицированным
специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-
ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогично-
го исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-
манной фаре рекомендуем проверить регулировку фар на сервисном
предприятии.
При выходе из строя светодиодной лампы или светодиода необходимо об-
ратиться на сервисное предприятие.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 302

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-
жет привести к ДТП.

■

Лампы накаливания H7 и H8 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп
мы рекомендуем надеть перчатки и защитные очки.

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-
пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-
ждения фары.

Примечание

■

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены
других ламп следует обратиться на сервисное предприятие.

■

Мы рекомендуем всегда возить в автомобиле запасные лампы.

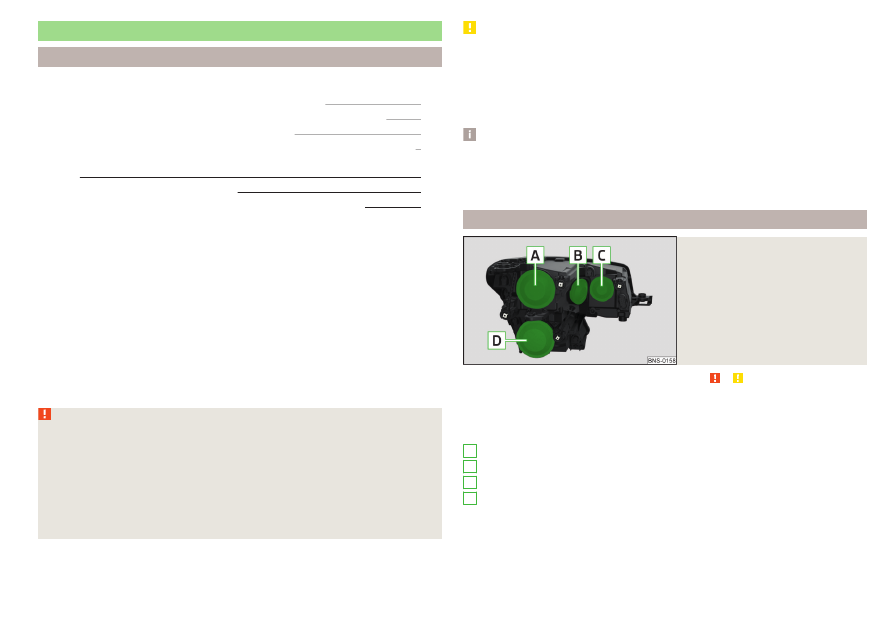

Расположение ламп накаливания в передних фарах

Илл. 373
Левая передняя фара

Сначала прочтите и примите к сведению и на стр 335.

Автомобиль оборудован передними фарами с галогенными лампами нака-
ливания или светодиодными лампами.
Соответствие ламп накаливания

» илл. 373

Ближний свет с галогенной лампой/светодиодной лампой
Указатель поворота
Дальний свет и габаритный огонь
Противотуманные фары



A
B
C
D

335

Предохранители и лампы накаливания

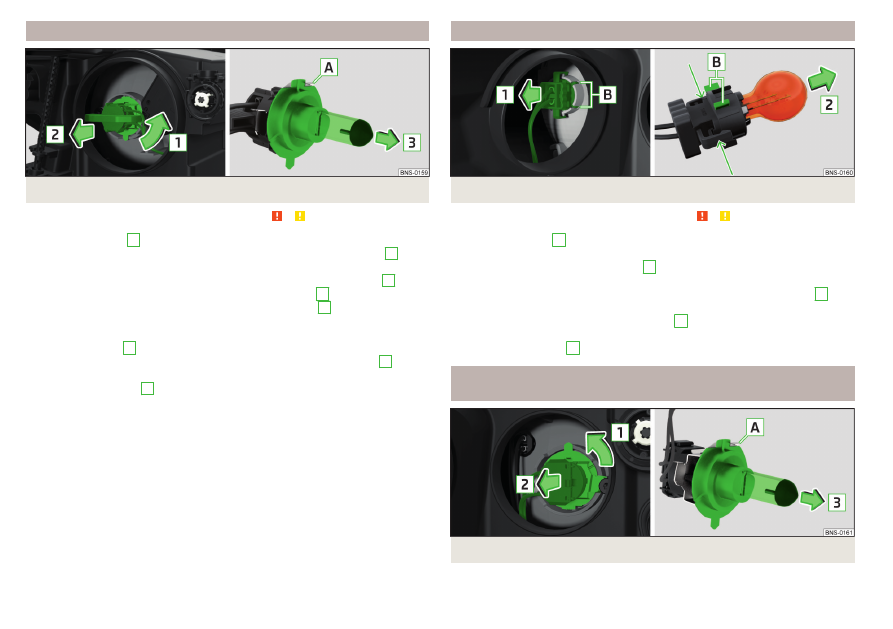

Замена лампы накаливания ближнего света (галогенные фары)

Илл. 374 Замена лампы накаливания ближнего света

Сначала прочтите и примите к сведению и на стр 335.

›

Снимите крышку

» илл. 373

на стр. 335.

›

Поверните разъём с лампой накаливания в направлении стрелки

» илл. 374

›

Извлеките разъём с лампой накаливания в направлении стрелки

›

Извлеките лампу из разъёма в направлении стрелки

›

Установите новую лампу в разъём так, чтобы выступ

на разъёме за-

фиксировался в выемке на лампе.

›

Вставьте разъём с новой лампой накаливания в направлении, противопо-
ложном стрелке

, в фару.

›

Поверните разъём с новой лампой против направления стрелки

до

упора.

›

Установите крышку

» илл. 373

на стр. 335.



Замена лампы стоп-сигнала (галогенная фара)

Илл. 375 Замена лампы указателя поворота

Сначала прочтите и примите к сведению и на стр 335.

›

Снимите крышку

» илл. 373

на стр. 335.

›

Извлеките разъём с лампой накаливания, покачивая его из стороны в
сторону, по направлению стрелки

» илл. 375

›

Возьмитесь за патрон лампы в местах, указанных стрелками.

›

Извлеките неисправную лампу из патрона в направлении стрелки

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой фиксаторами

вверх так, чтобы фиксаторы

вошли в прорези отражателя.

›

Установите крышку

» илл. 373

на стр. 335.

Замена лампы дальнего света и габаритного огня (галогенные
фары)

Илл. 376 Замена лампы дальнего света





336

Самостоятельные действия в сложных ситуациях
