Крепёжные элементы

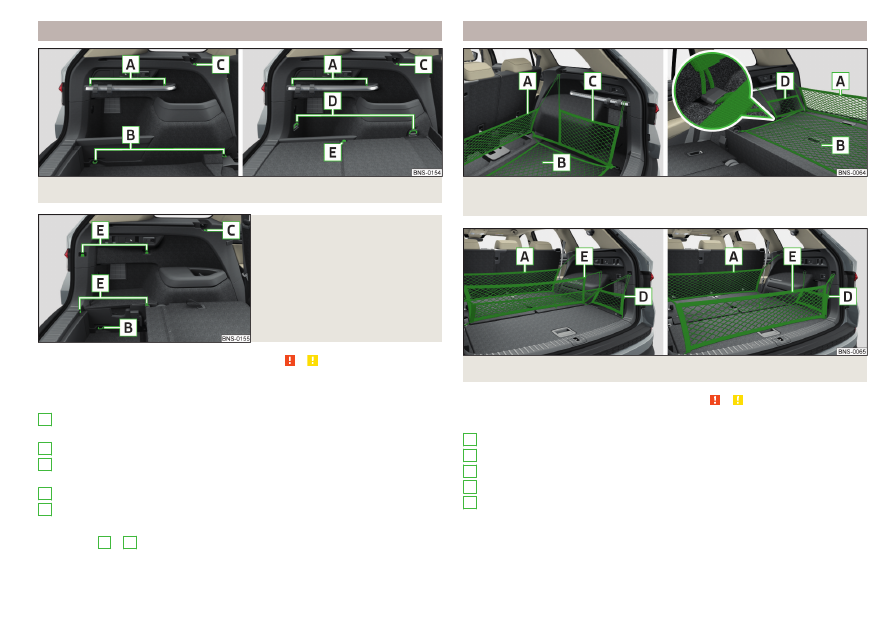

Илл. 125  Крепёжные элементы: вариант 1/вариант 2

Илл. 126
Крепёжные элементы: вариант
3

Сначала прочтите и примите к сведению   и   на стр 108.

Крепёжные элементы расположены в багажном отсеке с обеих сторон.
Обзор крепёжных элементов

» илл. 125

 и

» илл. 126

Крепёжная планка со встроенными крючками для фиксации крепёж-
ных сеток
Такелажные проушины для фиксации груза и крепёжных сеток
Крючок для фиксации крепёжных сеток в нише для сворачивающейся
крышки багажного отсека
Такелажные проушины для фиксации груза и крепёжных сеток
Крючки для фиксации крепёжных сеток

Максимально допустимая статическая нагрузка для отдельной такелажной
проушины

B

 и

D

 достигает 350 кг.



A

B
C

D

E

Багажные сетки

Илл. 127  Примеры фиксации сеток: пятиместный вариант/пятимест-
ный вариант с трансформируемым грузовым полом

Илл. 128  Примеры фиксации сеток: семиместный вариант

Сначала прочтите и примите к сведению   и   на стр 108.

Примеры фиксации сеток

» илл. 127

 и

» илл. 128

Поперечный карман
Напольная сетка
Продольный карман
Продольная сетка
Трансформируемая сетка

Максимально допустимая нагрузка на багажные сетки составляет 1,5 кг.





A
B
C
D
E

109

Перевозка багажа

В пятиместном варианте кузова, оснащённого запасным или докатным ко-
лесом, при одновременном применении трансформируемого грузового
пола, для фиксации продольного кармана можно использовать такелаж-
ные проушины

D



» илл. 125

 на стр. 109.

Крепёжная планка с различными крючками

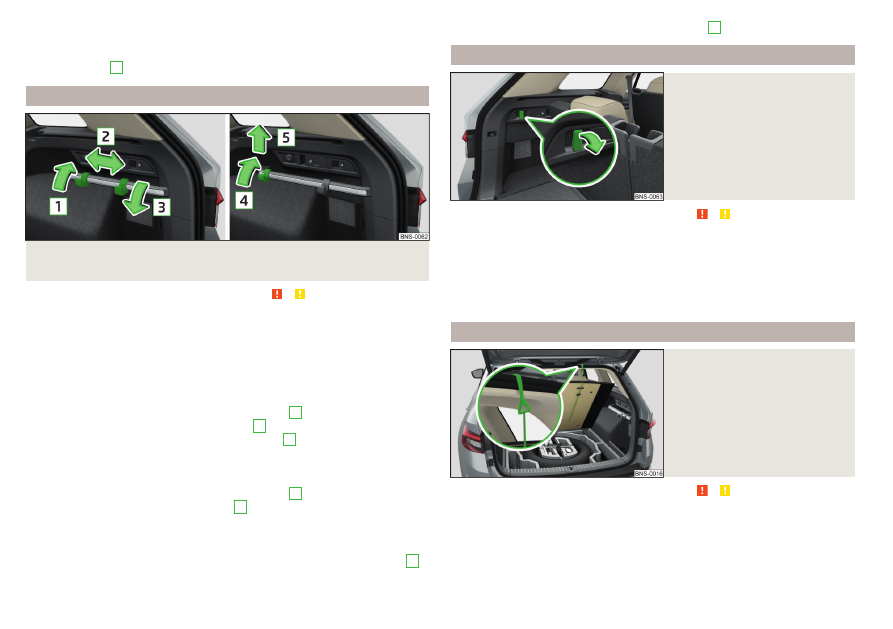

Илл. 129  Передвигание крючков по крепёжной планке/снятие крюч-
ков

Сначала прочтите и примите к сведению   и   на стр 108.

По обеим сторонам багажного отсека находится по одной крепёжной
планке с различными крючками для подвешивания небольших предметов
багажа (напр., сумок и т.п.)
Максимально допустимая нагрузка на соответствующий крючок составляет
7,5 кг.

Передвигание крючков

›

Откиньте крючок вверх в направлении стрелки

1

 и передвиньте в жела-

емое положение в направлении стрелки

2



» илл. 129

.

›

Откиньте крючок вниз в направлении стрелки

3

 до упора.

Снятие крючков
Крючок можно снять только в передней части крепёжной планки.

›

Откиньте крючок вверх в направлении стрелки

4

, чтобы он высвободил-

ся, и снимите в направлении стрелки

5



» илл. 129

.

Установка крючка
Крючок можно установить только в передней части крепёжной планки.

›

Насадите крючок на крепёжную планку против направления стрелки

5

 и

слегка прижмите

» илл. 129

.



›

Откиньте крючок вниз в направлении стрелки

4

 до упора.

Откидные крючки

Илл. 130
Откидывание крючка вниз

Сначала прочтите и примите к сведению   и   на стр 108.

По обеим сторонам багажного отсека находится по одному откидному
крючком для подвешивания небольших предметов багажа (напр., сумок и
т.п.)

›

Использование: откиньте крючок вниз в направлении стрелки

» илл. 130

.

Максимально допустимая нагрузка на крючок составляет 7,5 кг.

Закрепление фальшпола

Илл. 131
Закрепление фальшпола

Сначала прочтите и примите к сведению   и   на стр 108.

Фальшпол может быть закреплён с помощью крючка за рамку крышки ба-
гажного отсека

» илл. 131

.







110

Управление

ОСТОРОЖНО

При фиксации крючка не поднимайте фальшпол слишком высоко — опас-
ность повреждения облицовки потолка

Двусторонний фальшпол

Сначала прочтите и примите к сведению   и   на стр 108.

В багажном отсеке может находиться двусторонний коврик. Одна сторона
выполнены с текстильным покрытием, другую сторону можно мыть (при-
годна для перевозки влажных или грязных предметов).

ОСТОРОЖНО

Двусторонний фальшпол можно использовать только в пятиместном вари-
анте кузова, а также в автомобиле без трансформируемого грузового пола.

Сматывающаяся шторка

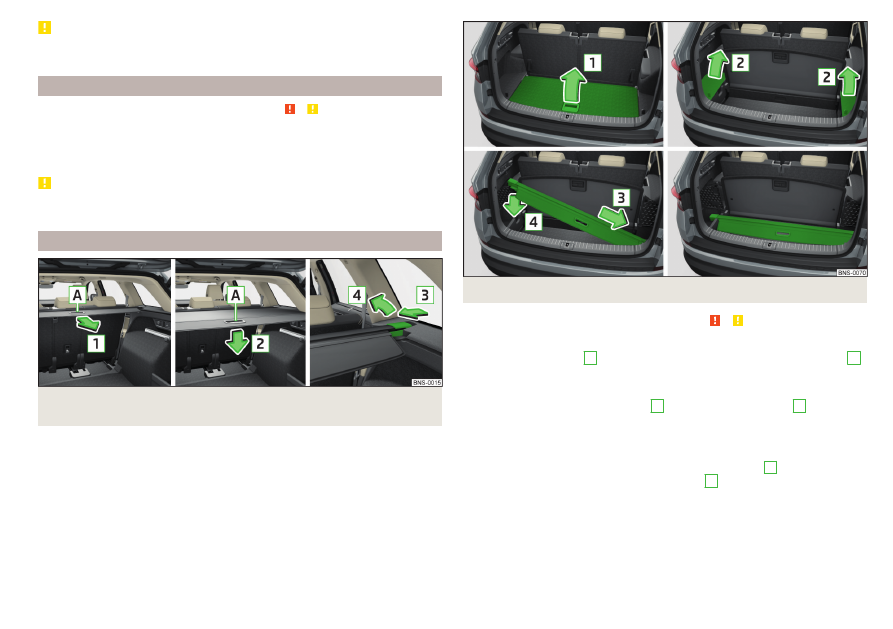

Илл. 132  Сматывающаяся шторка: разматывание/сматывание/извле-
чение



Илл. 133  Хранение сматываемой шторки

Сначала прочтите и примите к сведению   и   на стр 108.

Разматывание

›

Возьмитесь за ручку

A

 шторки и вытяните её в направлении стрелки

1

до упора до фиксации с отчётливым щелчком

» илл. 132

.

Сматывание

›

Нажмите на шторку в зоне ручки

A

 в направлении стрелки

2



» илл. 132

.

Шторка автоматически сматывается. Полностью смотанную таким обра-
зом шторку можно снять.

Извлечение/установка

›

Нажмите на поперечину сбоку в направлении стрелки

3

 и извлеките

шторку движением в направлении стрелки

4



» илл. 132

.

Установка происходит в обратной последовательности.

Хранение: семиместный вариант
Снятую сматывающуюся шторку можно хранить в углублении боковой об-
лицовки багажного отсека.





111

Перевозка багажа

›

Приподнимите трансформируемый грузовой пол в направлении стрелки

1

 и задвиньте в боковые углубления

» илл. 133

.

›

Откройте боковые отделения по обеим сторонам багажного отсека в на-
правлении стрелок

2

.

›

Задвиньте смотанную шторку в наклонном положении в углубление пра-
вой боковой облицовки в направлении стрелки

3

 и спрячьте в направле-

нии стрелки

4

.

›

Закройте боковые отделения по обеим сторонам багажного отсека про-
тив направления стрелок

2

 и верните трансформируемый грузовой пол

в первоначальное положение.

ВНИМАНИЕ

На сматывающейся шторке багажного отсека запрещается размещать
какие-либо предметы — они могут повредить шторку, а при резком тор-
можении или столкновении причинить травмы водителю и/или пасса-
жирам!

Разделительная сетка

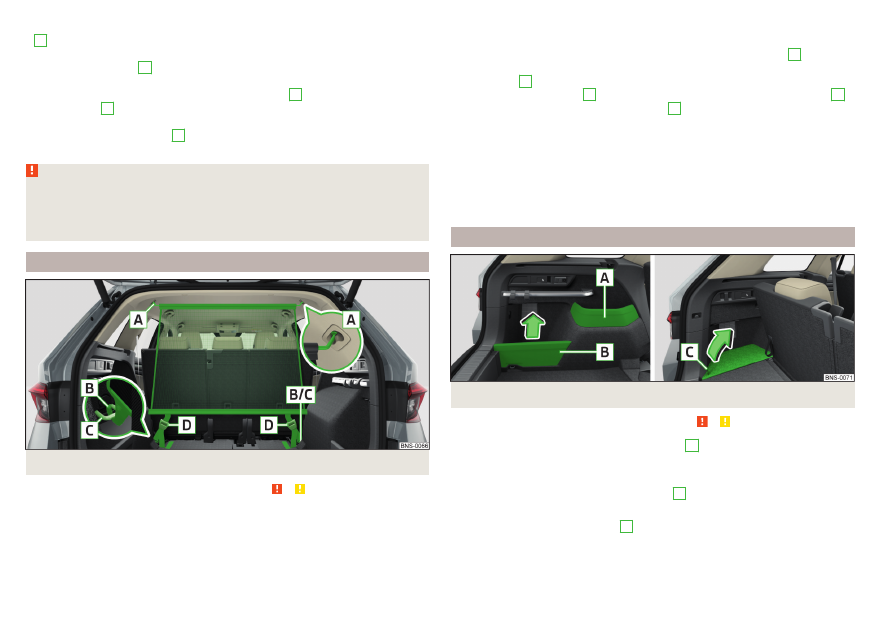

Илл. 134  Разделительная сетка позади задних сидений

Сначала прочтите и примите к сведению   и   на стр 108.

Разделительная сетка может быть установлена позади передних или зад-
них сидений (в семиместном варианте — позади второго ряда сидений).
При установке разделительной сетки позади второго ряда сидений третий
ряд сидений надо сложить вперёд.



Установка/снятие разделительной сетки позади задних сидений (позади
второго ряда сидений)

›

Для установки поперечины сначала вставьте её в крепление

A

 на одной

стороне и отожмите вперёд. Таким же образом вставьте поперечину в
крепление

A

 на другой стороне автомобиля

» илл. 134

.

›

Защёлкните карабины

B

 на концах ремня в такелажных проушинах

C

.

›

Затянуть ремни натяжными пряжками

D

.

Снятие происходит в обратной последовательности.

Установка/снятие разделительной сетки позади передних сидений
Процесс осуществляется по аналогии с задними сиденьями или сиденьями
второго ряда.
Такелажные проушины для зацепления карабинов находятся внизу сред-
них стоек кузова.

Боковые полки и отделения в багажном отсеке

Илл. 135  Снятие боковой полки/открывание бокового отделения

Сначала прочтите и примите к сведению   и   на стр 108.

Жёстко установленное вещевое отделение

A

 предназначено для укладки

небольших предметов общим весом в 1,5 кг

» илл. 135

.

Боковое отделение: пятиместный вариант
Боковое отделение со съёмной крышкой

B

 предназначено для укладки

небольших предметов общим весом в 2,5 кг.

›

Крышка вещевого отделения

B

 снимается в направлении стрелки

» илл. 135

.

Установка происходит в обратной последовательности.




