Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 282

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

■

Лампы накаливания H7 и H8 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп

мы рекомендуем надеть перчатки и защитные очки.

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

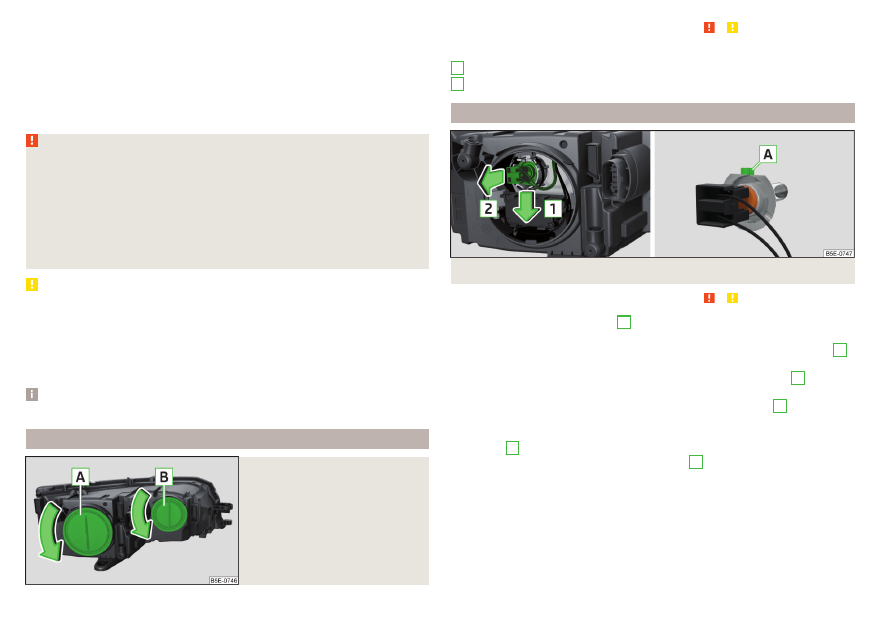

Расположение ламп накаливания в передних галогенных фарах

Илл. 341

Левая передняя фара



Сначала прочтите и примите к сведению   и   на стр 314.

Соответствие ламп накаливания

» илл. 341

Ближний свет
Дальний свет

Замена лампы накаливания ближнего света

Илл. 342  Замена лампы накаливания ближнего света



Сначала прочтите и примите к сведению   и   на стр 314.

›

Поверните защитный колпак

A



» илл. 341

 на стр. 314 в направлении

стрелки.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 342

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вверх.

›

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

›

Установите и поверните защитный колпак

A



» илл. 341

 на стр. 314 про-

тив направления стрелки.

A
B

314

Самостоятельные действия в сложных ситуациях

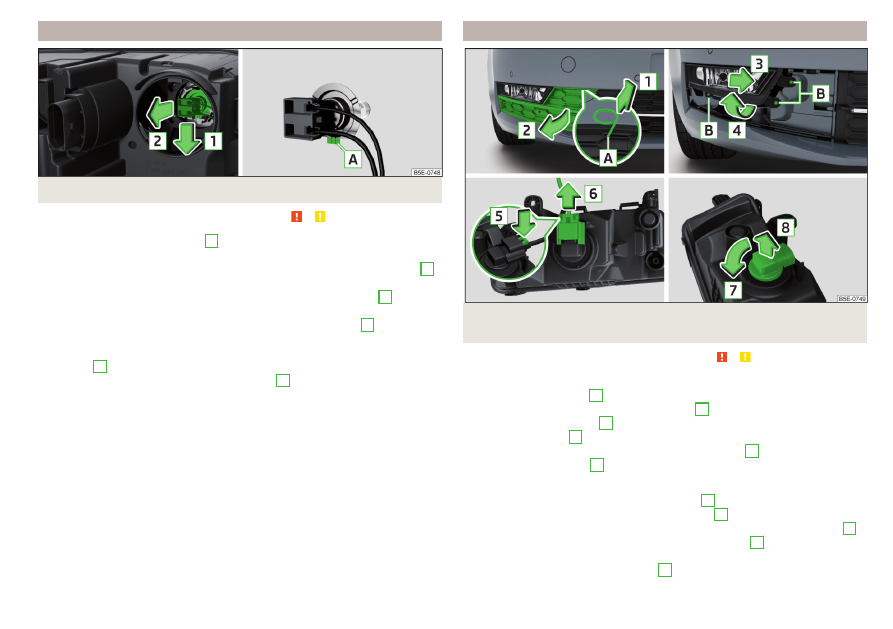

Замена лампы дальнего света

Илл. 343  Замена лампы дальнего света



Сначала прочтите и примите к сведению   и   на стр 314.

›

Поверните защитный колпак

В



» илл. 341

 на стр. 314 в направлении

стрелки.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 343

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вниз.

›

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

›

Установите и поверните защитный колпак

В



» илл. 341

 на стр. 314 про-

тив направления стрелки.

Замена лампы накаливания противотуманной фары: вариант 1

Илл. 344  Извлечение противотуманной фары/замена лампы накали-

вания: вариант 1



Сначала прочтите и примите к сведению   и   на стр 314.

Снятие защитной решётки и фары

›

Вставьте в отверстие

A



» илл. 344

 съёмник колёсных колпаков.

›

Потянув съёмник в направлении стрелки

1

, снимите защитную решётку

в направлении стрелки

2

.

›

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

›

Осторожно сдвиньте фару в направлении стрелки

3

 и извлеките её в

направлении стрелки

4

.

Замена лампы

›

Нажмите фиксатор на разъёме по стрелке

5

.

›

Отсоедините разъём в направлении стрелки

6

.

›

Поверните патрон вместе с лампой до упора в направлении стрелки

7

.

›

Извлеките патрон с лампой в направлении стрелки

8

.

›

Вставьте новый патрон с лампой в фару и поверните до упора в направ-

лении, противоположном стрелке

7

.



315

Предохранители и лампы накаливания

›

Подсоедините разъём.

Установка фары и защитной решётки

›

Вставьте противотуманную фару против направления стрелки

4

» илл. 344

, сдвиньте против стрелки

3

 и привинтите.

›

Установите защитную решётку и осторожно прижмите её до фиксации.

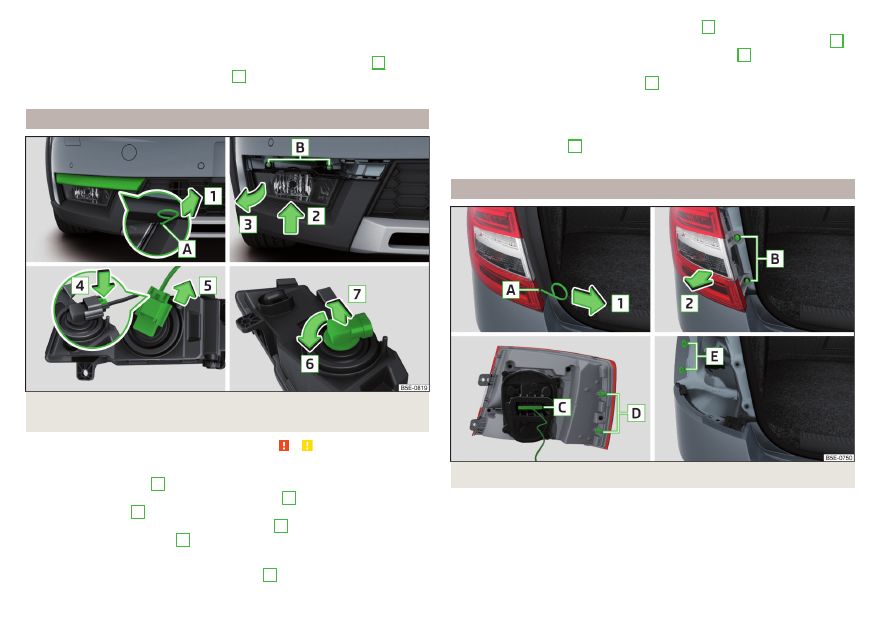

Замена лампы накаливания противотуманной фары: вариант 2

Илл. 345  Извлечение противотуманной фары/замена лампы накали-

вания: вариант 2



Сначала прочтите и примите к сведению   и   на стр 314.

Извлечение крышки и фары

›

Вставьте в отверстие

A



» илл. 345

 съёмник колёсных колпаков.

›

Снимите крышку, потянув за крюк по стрелке

1

.

›

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

›

Приподнимите фару в направлении стрелки

2

 и осторожно извлеките

её в направлении стрелки

3

.

Замена лампы

›

Нажмите фиксатор на разъёме по стрелке

4

.

›

Отсоедините разъём в направлении стрелки

5

.

›

Поверните патрон вместе с лампой до упора в направлении стрелки

6

.

›

Извлеките патрон с лампой в направлении стрелки

7

.

›

Вставьте новый патрон с лампой в фару и поверните до упора в направ-

лении, противоположном стрелке

6

.

›

Подсоедините разъём.

Установка фары и крышки

›

Вставьте противотуманную фару в направлении, противоположном на-

правлению стрелки

3



» илл. 345

, и прикрутите её.

›

Установите крышку и осторожно прижмите её до надёжной фиксации.

Снятие и установка заднего фонаря

Илл. 346  Снятие фонаря



316

Самостоятельные действия в сложных ситуациях

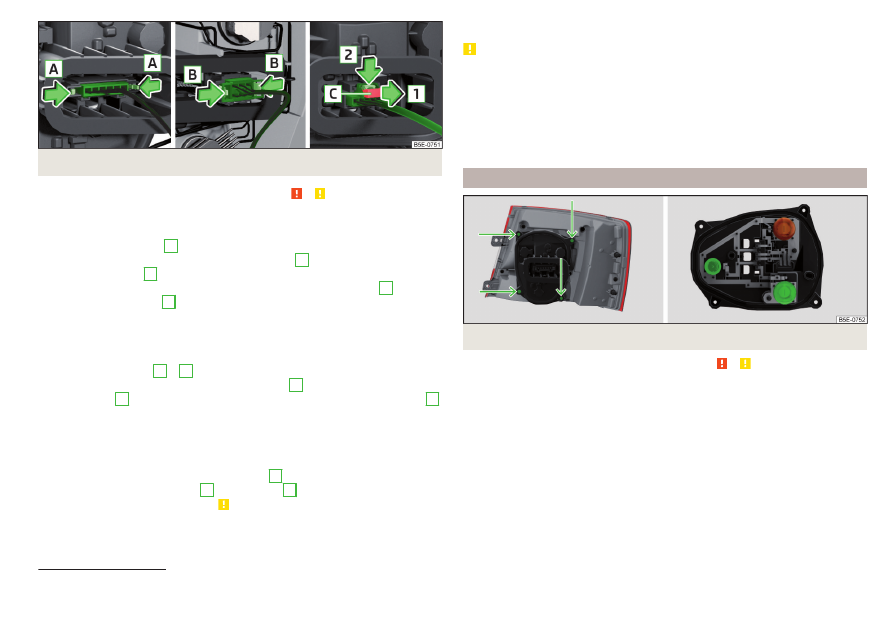

Илл. 347  Варианты извлечения разъёма



Сначала прочтите и примите к сведению   и   на стр 314.

Снятие

›

Откройте крышку багажного отсека.

›

Вставьте в отверстие

A

1)



» илл. 346

 съёмник колёсных колпаков.

›

Снимите крышку, потянув за крюк по стрелке

1

.

›

Выверните винты

В

 с помощью ключа из бортового инструмента.

›

Возьмитесь за фонарь и осторожно извлеките его по стрелке

2

.

›

Отсоедините разъём

С

.

Отсоедините разъём

Тип штекера различается в зависимости от комплектации

» илл. 347

.

›

У штекеров с боковыми фиксирующими язычками нажмите на них в на-

правлении стрелок

A

 и

B

 и осторожно отсоедините разъём.

›

У штекеров со съёмным стопорным язычком

C

 потяните его в направле-

нии стрелки

1

 нажмите на стопорный выступ в направлении стрелки

2

и осторожно отсоедините разъём.

Установка

›

Подсоедините разъём к фонарю и надёжно зафиксируйте.

›

В случае разъёма с извлекаемым стопорным язычком зафиксируйте его

движением против направления стрелки

1



» илл. 347

.

›

Вставьте фонарь выступами

D

 в отверстия

E

 в кузове

» илл. 346

.

›

Осторожно прижмите фонарь

»

.

›

Привинтите фонарь и установите крышку. Накладка должна надёжно за-

фиксироваться.

›

Закройте крышку багажного отсека.

ОСТОРОЖНО

■

Следите за тем, чтобы при повторной установке не зажать жгут прово-

дов между кузовом и фонарём: опасность повреждения электрооборудо-

вания и проникновения воды.

■

Если нет уверенности в том, что жгут проводов не был защемлён, реко-

мендуется обратиться на сервисное предприятие для проверки фонаря.

■

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп накаливания заднего фонаря: вариант 1

Илл. 348  Наружная часть фонаря / колодка ламп



Сначала прочтите и примите к сведению   и   на стр 314.

›

Отверните колодку ламп

» илл. 348

 отвёрткой из комплекта бортового

инструмента и извлеките колодку из заднего фонаря.

›

Поверните соответствующую лампу накаливания против часовой стрел-

ки до упора и извлеките её из колодки.

›

Вставьте новую лампу накаливания в колодку и поверните до упора по

часовой стрелке.

›

Вставьте колодку с лампами в фонарь и вкрутите.

1)

Положение отверстия может отличаться в зависимости от комплектации автомобиля.
