Замена лампы дальнего света

Илл. 351  Замена лампы дальнего света

Сначала прочтите и примите к сведению   и   на стр 328.

›

Поверните защитный колпак

В



» илл. 349

 на стр. 328 в направлении

стрелки.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 351

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вниз.

›

Вставьте разъём с лампой накаливания в фару против направления
стрелки

2

 до надёжной фиксации.

›

Установите и поверните защитный колпак

В



» илл. 349

 на стр. 328 про-

тив направления стрелки.



Замена лампы накаливания противотуманной фары: вариант 1

Илл. 352  Извлечение противотуманной фары/замена лампы накали-
вания: вариант 1

Сначала прочтите и примите к сведению   и   на стр 328.

Снятие защитной решётки и фары

›

Вставьте в отверстие

A



» илл. 352

 съёмник колёсных колпаков.

›

Потянув съёмник в направлении стрелки

1

, снимите защитную решётку

в направлении стрелки

2

.

›

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

›

Осторожно сдвиньте фару в направлении стрелки

3

 и извлеките её в на-

правлении стрелки

4

.

Замена лампы

›

Нажмите фиксатор на разъёме по стрелке

5

.

›

Отсоедините разъём в направлении стрелки

6

.

›

Поверните патрон с лампой до упора по стрелке

7

.

›

Извлеките патрон с лампой по стрелке

8

.

›

Вставьте патрон с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки

7

.

›

Подсоедините разъём.





329

Предохранители и лампы накаливания

Установка фары и защитной решётки

›

Вставьте противотуманную фару против направления стрелки

4

» илл. 352

, сдвиньте против стрелки

3

 и привинтите.

›

Установите защитную решётку и осторожно прижмите её до фиксации.

Замена лампы накаливания противотуманной фары: вариант 2

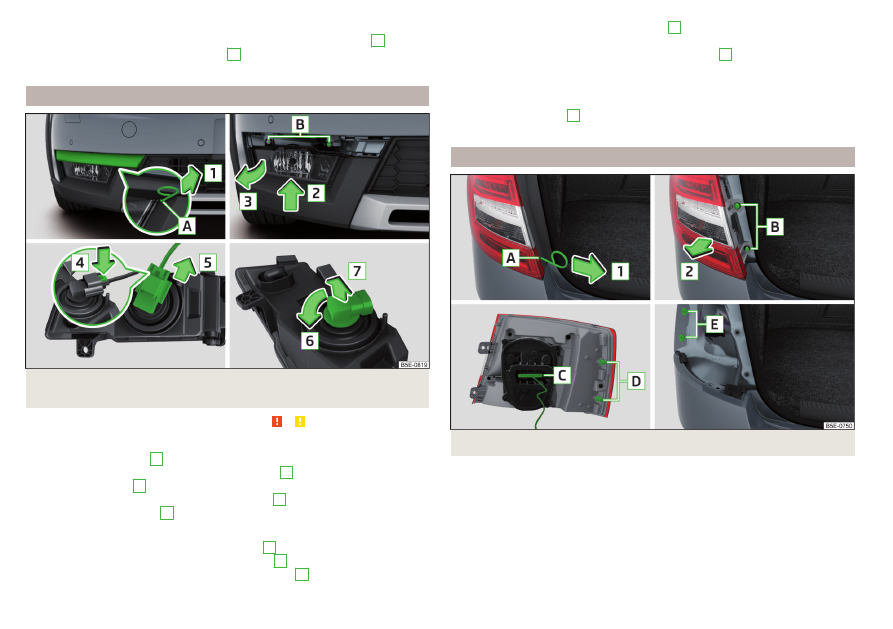

Илл. 353  Извлечение противотуманной фары/замена лампы накали-
вания: вариант 2

Сначала прочтите и примите к сведению   и   на стр 328.

Извлечение крышки и фары

›

Вставьте в отверстие

A



» илл. 353

 съёмник колёсных колпаков.

›

Снимите крышку, потянув за крюк по стрелке

1

.

›

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

›

Приподнимите фару в направлении стрелки

2

 и осторожно извлеките её

в направлении стрелки

3

.

Замена лампы

›

Нажмите фиксатор на разъёме по стрелке

4

.

›

Отсоедините разъём в направлении стрелки

5

.

›

Поверните патрон с лампой до упора по стрелке

6

.



›

Извлеките патрон с лампой по стрелке

7

.

›

Вставьте патрон с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки

6

.

›

Подсоедините разъём.

Установка фары и крышки

›

Вставьте противотуманную фару в направлении, противоположном на-
правлению стрелки

3



» илл. 353

, и прикрутите её.

›

Установите крышку и осторожно прижмите её до надёжной фиксации.

Снятие и установка заднего фонаря

Илл. 354  Снятие фонаря



330

Самостоятельные действия в сложных ситуациях

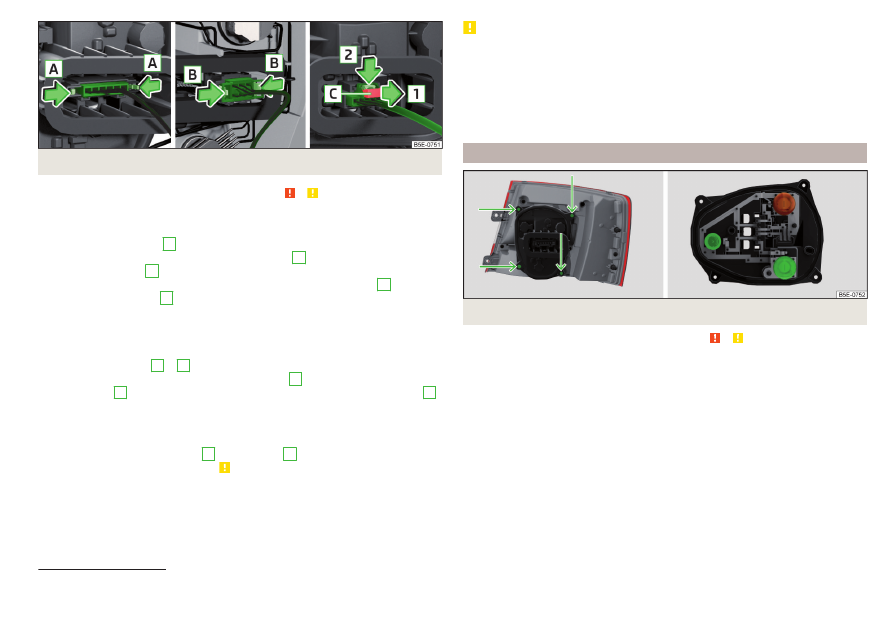

Илл. 355  Варианты извлечения разъёма

Сначала прочтите и примите к сведению   и   на стр 328.

Снятие

›

Откройте крышку багажного отсека.

›

Вставьте в отверстие

A

1)



» илл. 354

 съёмник колёсных колпаков.

›

Снимите крышку, потянув за крюк по стрелке

1

.

›

Выверните винты

В

 с помощью ключа из бортового инструмента.

›

Возьмитесь за фонарь и осторожно извлеките его по стрелке

2

.

›

Отсоедините разъём

С

.

Отсоедините разъём
Тип штекера различается в зависимости от комплектации

» илл. 355

.

›

У штекеров с боковыми фиксирующими язычками нажмите на них в на-
правлении стрелок

A

 и

B

 и осторожно отсоедините разъём.

›

У штекеров со съёмным стопорным язычком

C

 потяните его в направле-

нии стрелки

1

 нажмите на стопорный выступ в направлении стрелки

2

и осторожно отсоедините разъём.

Установка

›

Вставьте разъём в фонарь. Фиксаторы должны защёлкнуться.

›

Вставьте фонарь выступами

D

 в отверстия

E

 в кузове

» илл. 354

.

›

Осторожно прижмите фонарь

»

.

›

Привинтите фонарь и установите крышку. Накладка должна надёжно за-
фиксироваться.

›

Закройте крышку багажного отсека.



ОСТОРОЖНО

■

Следите за тем, чтобы при повторной установке не зажать жгут проводов

между кузовом и фонарём: опасность повреждения электрооборудования
и проникновения воды.

■

Если нет уверенности в том, что жгут проводов не был защемлён, реко-

мендуется обратиться на сервисное предприятие для проверки фонаря.

■

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп накаливания заднего фонаря: вариант 1

Илл. 356  Внешняя часть фонаря/внутренняя часть фонаря с лампами

Сначала прочтите и примите к сведению   и   на стр 328.

›

Отверните колодку ламп

» илл. 356

 отвёрткой из комплекта бортового ин-

струмента и извлеките колодку из заднего фонаря.

›

Поверните соответствующую лампу накаливания против часовой стрел-
ки до упора и выньте её из колодки.

›

Вставьте новую лампу накаливания в колодку и поверните лампу до упо-
ра по часовой стрелке.

›

Вставьте колодку с лампами в фонарь и вкрутите.



1)

Положение отверстия может отличаться в зависимости от комплектации автомобиля.

331

Предохранители и лампы накаливания

Замена ламп накаливания заднего фонаря: вариант 2

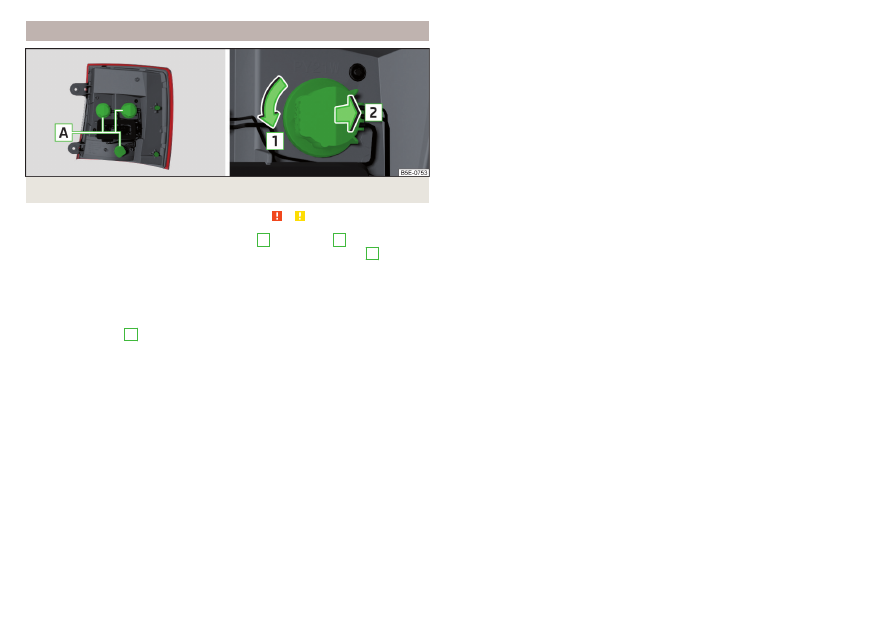

Илл. 357  Внешняя часть фонаря/извлечение патрона с лампой

Сначала прочтите и примите к сведению   и   на стр 328.

›

Поверните патрон с лампой накаливания

А

 по стрелке

1



» илл. 357

.

›

Выньте патрон с лампой накаливания в направлении стрелки

2

.

›

Поверните неисправную лампу в патроне против часовой стрелки и из-
влеките из патрона.

›

Вставьте новую лампу в патрон и поверните его до упора по часовой
стрелке.

›

Вставьте патрон с лампой в корпус фонаря и поверните до упора против
часовой стрелки

1

.


