Камера заднего вида (далее просто система) помогает водителю при пар-
ковке и маневрировании, выводя на дисплей системы Infotainment (далее
просто дисплей) изображение пространства позади автомобиля.
Предусмотрены четыре режима для различных ситуаций во время процес-
са парковки и маневрирования. Режимы переключаются с помощью
экранных кнопок на дисплее

» стр. 238

ВНИМАНИЕ

■

Соблюдайте общие правила использования вспомогательных систем

» страница 224,

в разделе Введение.

■

Система не распознаёт препятствий. Вспомогательные фигуры и ли-

нии отображаются независимо от текущей ситуации вокруг автомобиля.
Водитель должен сам оценивать, может ли он безопасно припарковать
автомобиль на выбранное место.

■

Камера не должна быть загрязнена или чем-либо загорожена, в про-

тивном случае функциональность системы может существенно сни-
зиться — опасность ДТП. Указания по очистке

» стр. 287

ОСТОРОЖНО

■

Изображение с камеры искажает реальную картину. Поэтому изображе-

ние на дисплее лишь условно подходит для оценки расстояния до следую-
щих сзади автомобилей.

■

Некоторые объекты (например, узкие столбы, заборы из проволочной

сетки, решётки или неровности дороги) в связи с ограниченным разреше-
нием дисплея могут отображаться недостаточно чётко.

■

При столкновении, наезде на что-либо или ином повреждении задней ча-

сти автомобиля камера может выйти из правильного положения. В этом
случае систему необходимо проверить на сервисном предприятии.

Примечание

Камера оснащена омывателем

» стр. 78

. Её омывание происходит автома-

тически вместе с омыванием заднего стекла.

Принцип действия

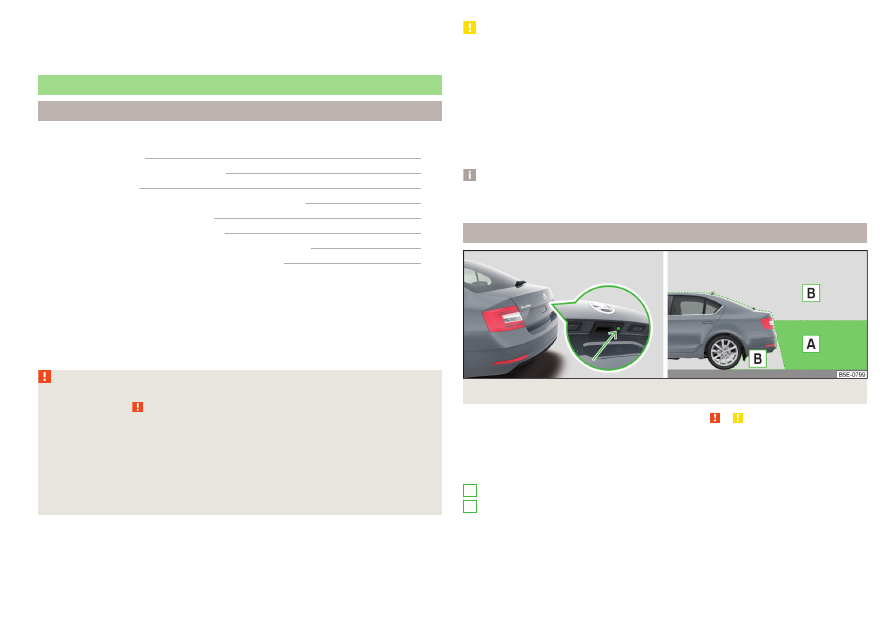

Илл. 251 Место установки камеры/зона видимости сзади автомобиля

Сначала прочтите и примите к сведению и на стр 237.

Камера для контроля зоны позади автомобиля находится в ручке на крыш-
ке багажного отсека

» илл. 251

Зона сзади автомобиля

» илл. 251

Зона действия камеры
Пространство вне зоны видимости камеры.

Система может помочь водителю при парковке и маневрировании при сле-
дующих условиях.

Зажигание включено.
Система включена.





A
B



237

Вспомогательные системы

Крышка багажного отсека полностью закрыта.
Скорость движения менее 15 км/ч.
Зона позади автомобиля хорошо видна.
Для парковки/маневрирования выбрано хорошо просматриваемое,
ровное место.

Активирование/деактивирование

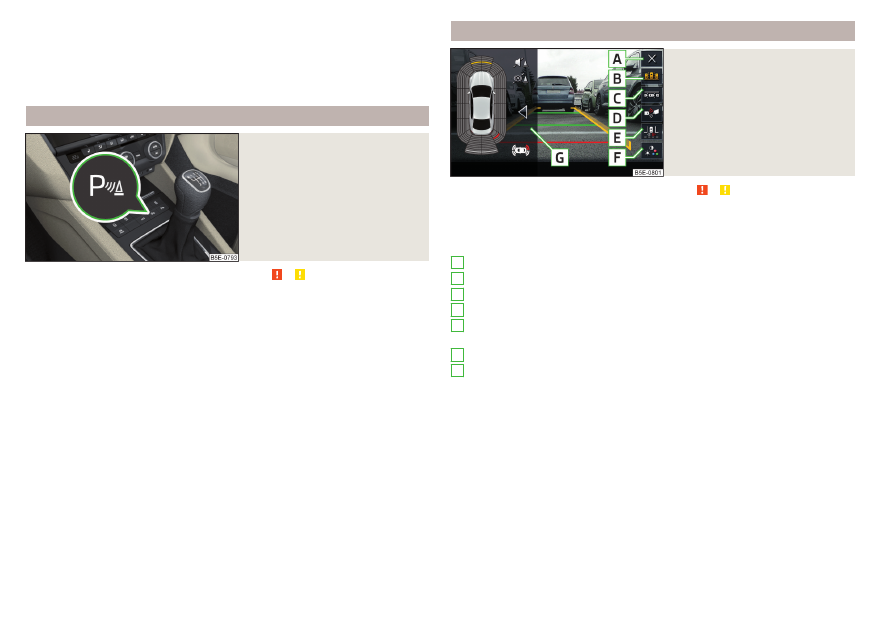

Илл. 252
Клавиша активации/деактива-
ции

Сначала прочтите и примите к сведению и на стр 237.

Активация
Система активируется при включении передачи заднего хода или при на-
жатии клавиши 

» илл. 252

При активации раздаётся звуковой сигнал и в клавише загорается символ



На дисплее отображается режим для поперечной парковки.

Деактивирование
Система деактивируется при нажатии клавиши , выключении зажигания,
переводе рычага селектора в положение P или движении вперёд со скоро-
стью свыше 15 км/ч (символ



в клавише гаснет).





Экранные кнопки

Илл. 253
Экранные кнопки

Сначала прочтите и примите к сведению и на стр 237.

С помощью экранных кнопок можно переключать режимы парковки и ма-
неврирования и выполнять некоторые настройки.
Экранные кнопки

» илл. 253

Выключение отображения зоны позади автомобиля
Режим — поперечная парковка
Режим — параллельная парковка
Режим — подъезд к прицепу/контроль дистанции
Режим — контроль зоны позади автомобиля (широкоэкранное изобра-
жение)
Настройки дисплея — яркость, контрастность, цветность.
Парковочный ассистент (уменьшенное изображение)


  включение/выключение уменьшенного изображения



включение полноэкранного изображения



A
B
C
D
E

238

Движение

Вспомогательные линии и траектория движения

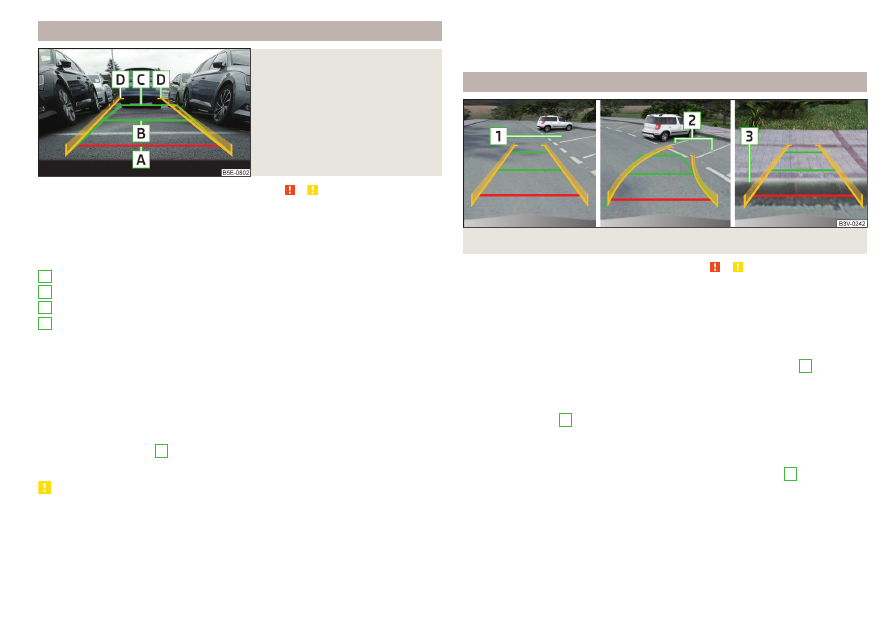

Илл. 254
Вспомогательные линии и ли-
нии траектории движения

Сначала прочтите и примите к сведению и на стр 237.

В режиме поперечной и параллельной парковки на дисплее отображаются
вспомогательные линии для оценки расстояния и линии траектории дви-
жения.
Индикация на дисплее

» илл. 254

Расстояние составляет около 40 см (граница безопасной зоны).
Расстояние составляет около 100 см.
Расстояние составляет около 200 см.
Линии траектории движения кончаются примерно в 300 см от автомо-
биля сзади.

В зависимости от степени загрузки автомобиля и наклона дороги это рас-
стояние может слегка варьироваться.
Расстояние между боковыми вспомогательными линиями соответствует
ширине автомобиля с наружными зеркалами.

Линии траектории движения
Индикация траектории движения изменяется в зависимости от угла пово-
рота рулевого колеса

» илл. 254

и показывает, куда мог бы ехать авто-

мобиль при текущем угле поворота рулевого колеса.

ОСТОРОЖНО

Отображаемые на дисплее объекты могут в действительности быть ближе
или дальше, чем кажутся. Это имеет место, прежде всего, в следующих
случаях:

■

Выступающие объекты (например, кузов грузовика и т. п.).



A
B
C
D

■

При переезде с ровной, горизонтальной поверхности на подъём или на

спуск.

■

При переезде с подъёма или спуска на горизонтальную поверхность.

Режим — поперечная парковка

Илл. 255 Индикация на дисплее

Сначала прочтите и примите к сведению и на стр 237.

Этот режим помогает водителю при заезде задним ходом на место попе-
речной парковки.

Процесс парковки

›

Выберите подходящее свободное парковочное место.

›

Нажмите клавишу 

» илл. 252

на стр. 238.

›

Медленно поезжайте мимо выбранного парковочного места

» илл. 255

и остановитесь.

›

Включите передачу заднего хода.

›

Поверните рулевое колесо так, чтобы линии траектории заходили в пар-
ковочное место

›

Начните медленно сдавать назад, направляя автомобиль рулём так, что-
бы жёлтые линии вели на свободный участок.

›

Остановитесь не позднее, чем достигнете красной линии, обозначающей
заднюю границу парковочного места (например, бордюр)



239

Вспомогательные системы

Режим — параллельная парковка

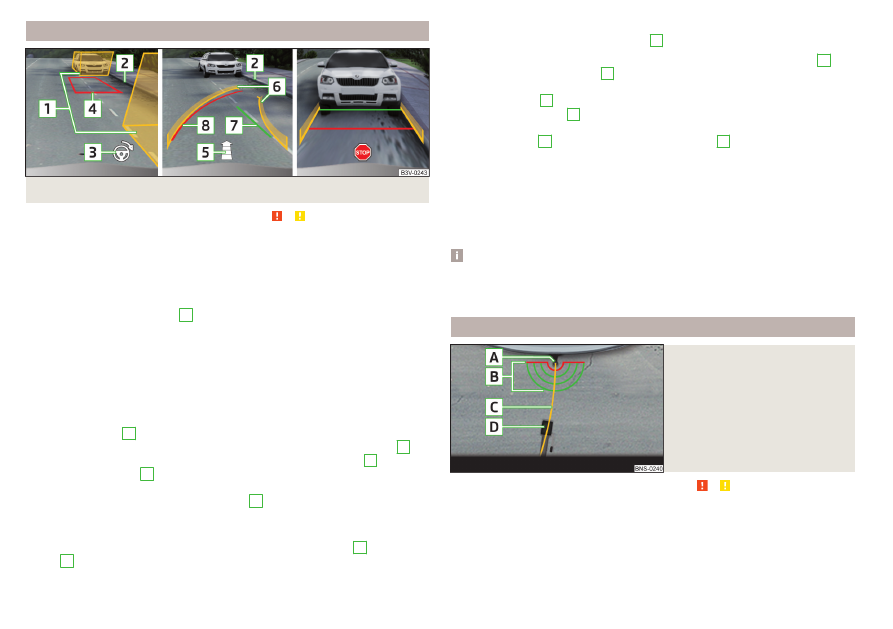

Илл. 256 Индикация на дисплее

Сначала прочтите и примите к сведению и на стр 237.

Этот режим помогает водителю при заезде задним ходом на место парал-
лельной парковки.

Процесс парковки

›

Проезжая мимо парковочного места, нажмите клавишу 

» илл. 252

на

стр. 238.

›

Нажмите экранную кнопку

» илл. 253

на стр. 238.

На дисплее отображаются вспомогательные фигуры для обеих сторон до-
роги.

›

Включите указатель поворота той стороны, с которой хотите припарко-
ваться.

Вспомогательные фигуры для другой стороны исчезают.

›

Остановите автомобиль так, чтобы в промежутке между вспомогатель-
ными фигурами

» илл. 256

не было препятствий и задняя фигура не

выступала за боковую границу места парковки (например, бордюр)

›

Поверните рулевое колесо в рекомендованном направлении

настоль-

ко, чтобы трапеция

стала зелёной. Удерживайте рулевое колесо в

этом положении.

›

Как только на дисплее погаснет стрелка

, двигайтесь задним ходом

(при движении назад стрелка в парковочном месте будет становиться всё
короче).

На дисплее будут отображаться линии траектории движения

и зелёная

линия



Если во время движения задним ходом будет изменён угол поворота руле-
вого колеса, появится красная линия

(требуемая траектория).

›

В этом случае поверните рулевое колесо так, чтобы жёлтые линии

совпали с красной линией

›

Осторожно двигайтесь назад, пока на дисплее не появится



или пока

зелёная линия

не совпадёт с боковой границей места парковки (на-

пример, бордюром)

›

Остановитесь и поворачивайте рулевое колесо в обратную сторону, пока
жёлтые линии

не совпадут с красной линией

(требуемая траекто-

рия). Удерживайте рулевое колесо в этом положении.

На дисплей будут выведены вспомогательные линии

» илл. 254

на

стр. 239.

›

Осторожно двигайтесь назад.

›

Остановите автомобиль, когда на дисплее появится



, или на безопас-

ном расстоянии от препятствия.

Примечание

Ведение на парковочное место будут прервано системой, если рулевое ко-
лесо будет слишком долго повёрнуто против требуемой траектории. В этом
случае начать процесс парковки заново.

Режим — подъезд к прицепу/контроль дистанции

Илл. 257
Индикация на дисплее

Сначала прочтите и примите к сведению и на стр 237.

В этом режиме на дисплее отображается зона позади автомобиля сверху.

Автомобили с ТСУ
Если автомобиль оборудован штатным ТСУ, система в этом режиме помо-
гает водителю подвести автомобиль к дышлу прицепа





240

Движение
