Skoda Superb (2018 год). Руководство - часть 76

Назначение предохранителей в передней панели

Илл. 337

Предохраните-

ли

Илл. 338  Предохранители для цепи зарядки от порта USB и для

многофункционального блока (такси): автомобиль с правосторонним

расположением рулевого управления



Сначала прочтите и примите к сведению   и   на стр 304.

№

Потребители

1

Не используется

2

Не используется

3

Стабилизатор напряжения для автомобилей такси

4

Подогрев рулевого колеса

№

Потребители

5

Шина данных

6

Автоматическая коробка передач

7

Климатическая установка, отопитель, приёмник дистанционно-

го управления автономного отопителя, обогрев заднего стекла,

обогрев ветрового стекла, часы

8

Переключатель освещения, датчик дождя, диагностический

разъём, стояночный тормоз, эстетическая подсветка, датчик

тревожной сигнализации, передние фары

9

Розетки USB

10

Дисплей системы Infotainment

11

Освещение слева

12

Infotainment

13

Преднатяжитель ремня безопасности — левая сторона

14

Вентилятор климатической установки и отопителя

15

Электропривод регулировки рулевой колонки

16

Отсек для мобильного телефона (Phonebox)

17

Комбинация приборов, аварийный вызов

18

Камера заднего вида

19

Система KESSY

20

Система SCR (AdBlue

®

)

21

Полный привод, компрессор климатической установки

(GreenLine)

22

Тягово-сцепное устройство

23

Подъёмно-сдвижной люк

24

Свет справа

25

Центральный замок двери водителя и левой задней двери, обо-

грев, складывание и регулировка наружного зеркала со сторо-

ны водителя

26

Подогрев передних сидений

27

Ксеноновые фары, внутренние светильники

28

Тягово-сцепное устройство

29

Подрулевой переключатель



306

Самостоятельные действия в сложных ситуациях

№

Потребители

30

Регулировка амортизаторов

31

Не используется

32

Парковочный ассистент, парковочный автопилот

33

Подушка безопасности, выключатель аварийной световой сиг-

нализации

34

ASR, ESC, система контроля давления в шинах, климатическая

установка, выключатель фонаря заднего хода, зеркало заднего

вида с автоматическим затемнением, система старт-стоп, подо-

грев задних сидений, стояночный тормоз, переключатель осве-

щения

35

Диагностический разъём, камера, радарный датчик, стабилиза-

тор напряжения для автомобилей такси

36

Правая фара

37

Левая фара

38

Тягово-сцепное устройство

39

Центральный замок двери переднего пассажира и правой две-

ри, обогрев, складывание и регулировка наружного зеркала со

стороны переднего пассажира

40

Розетка 12 В

41

Преднатяжители ремней безопасности — правая сторона

42

Крышка багажного отсека, омыватель фар, омыватель ветрово-

го стекла

43

Усилитель аудиосистемы

44

Тягово-сцепное устройство

45

Электроприводы регулировки сидений

46

Розетка 230 В

47

Стеклоочиститель заднего стекла

48

Контроль слепых зон

49

Пуск двигателя, выключатель педали сцепления

50

Открывание крышки багажного отсека

51

Подогрев задних сидений, задний дисплей, задняя климатиче-

ская установка

52

Подогрев передних сидений

№

Потребители

53

Обогрев заднего стекла

A

» илл. 3

37

Многофункциональный блок для автомобилей такси с левосто-

ронним расположением рулевого управления

B

» илл. 3

37

Функция зарядки от порта USB — автомобили с левосторонним

рулевым управлением

C

» илл. 3

38

Функция зарядки от порта USB — автомобили с правосторон-

ним рулевым управлением

D

» илл. 3

38

Многофункциональный блок для автомобилей такси с право-

сторонним расположением рулевого управления

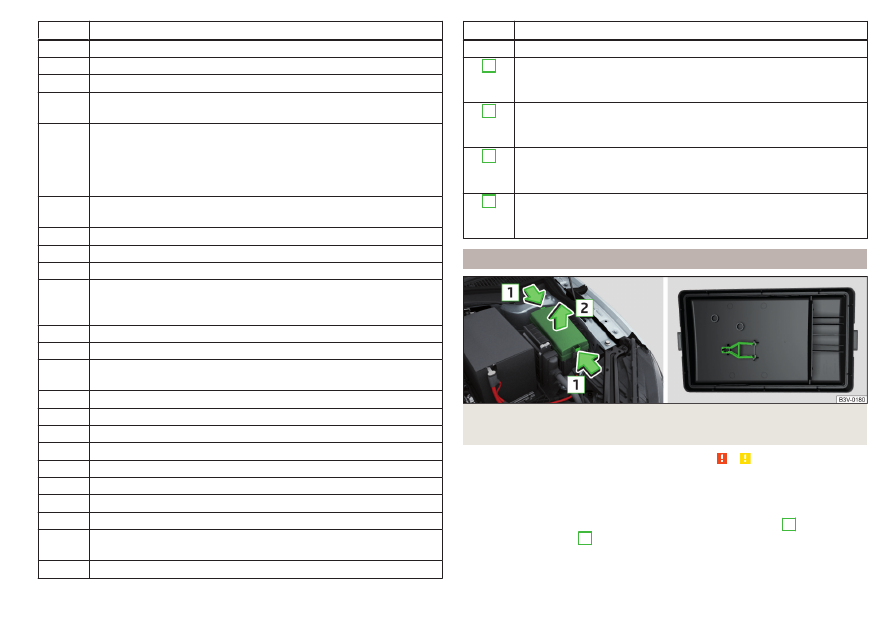

Предохранители в моторном отсеке

Илл. 339  Крышка блока предохранителей: снятие крышки/пласт-

массовый пинцет для предохранителей



Сначала прочтите и примите к сведению   и   на стр 304.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Одновременно сожмите фиксаторы крышки по стрелкам

1

 и снимите

крышку по стрелке

2



» илл. 339

.

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки

блока предохранителей

» илл. 339

.



307

Предохранители и лампы накаливания

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Верните пинцет на место.

›

Установите крышку и, нажав на фиксаторы, заприте её

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке все-

гда правильно, иначе вода может попасть в блок предохранителей —

опасность повреждения автомобиля!

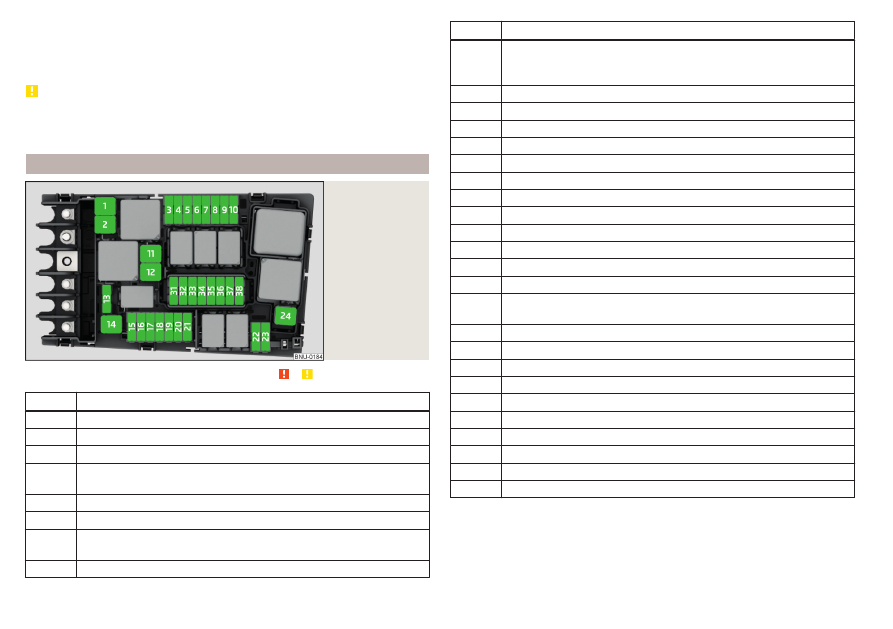

Назначение предохранителей в моторном отсеке

Илл. 340

Предохраните-

ли



Сначала прочтите и примите к сведению   и   на стр 304.

№

Потребители

1

ESC, стояночный тормоз

2

ESC

3

Система управления двигателя

4

Вентилятор радиатора, регулятор давления топлива, электриче-

ский дополнительный отопитель, компоненты двигателя

5

Система зажигания, компоненты двигателя

6

Датчик давления в тормозной системе

7

Жалюзи радиатора, насос системы охлаждения, компоненты

двигателя

8

Лямбда-зонд, датчик NOx

№

Потребители

9

Насос охлаждающей жидкости, зажигание, система предвари-

тельного накаливания, расходомер воздуха, компоненты двига-

теля

10

Топливный насос

11

Дополнительный электрический отопитель

12

Дополнительный электрический отопитель

13

Автоматическая коробка передач

14

Обогрев ветрового стекла

15

Звуковой сигнал

16

Зажигание

17

ESC, система управления двигателя, катушка главного реле

18

Шина данных, модуль данных АКБ

19

Стеклоочиститель ветрового стекла

20

Охранная сигнализация

21

Не используется

22

Система управления двигателя, стабилизатор напряжения для

автомобилей такси

23

Стартер

24

Дополнительный электрический отопитель

31

Не используется

32

Не используется

33

Масляный насос АКП

34

Не используется

35

Не используется

36

Система SCR (AdBlue

®

)

37

Автономный отопитель

38

Не используется

308

Самостоятельные действия в сложных ситуациях

Лампы накаливания



Введение

В этом руководстве по эксплуатации описывается только замена ламп, ко-

торые можно заменить самостоятельно и без осложнений. Замену осталь-

ных ламп накаливания, ксеноновых газоразрядных ламп или светодиодов

проводите на сервисном предприятии.
При неуверенности мы рекомендуем производить замену ламп накалива-

ния на сервисном предприятии или обращаться к квалифицированным

специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 277

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

■

Лампы накаливания H7 и H8 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп

мы рекомендуем надеть перчатки и защитные очки.

■

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми — это опасно для жизни!

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

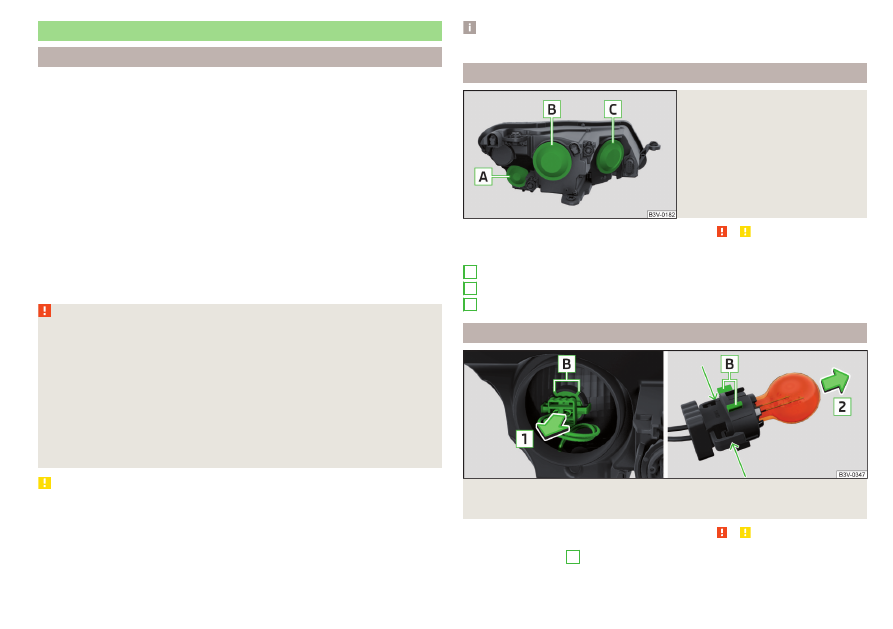

Расположение ламп накаливания в передних галогенных фарах

Илл. 341

Левая передняя фара



Сначала прочтите и примите к сведению   и   на стр 309.

Соответствие ламп накаливания

» илл. 341

Указатель поворота
Ближний свет
Дальний свет

Замена лампы накаливания в переднем указателе поворота

Илл. 342  Замена лампы накаливания в переднем указателе поворо-

та



Сначала прочтите и примите к сведению   и   на стр 309.

›

Снимите крышку

A



» илл. 341

 на стр. 309.



A
B
C

309

Предохранители и лампы накаливания
