Skoda Rapid (2017 год). Руководство - часть 42

Извлечение/установка лампы накаливания габаритного огня

›

Снимите крышку

B



» илл. 185

 на стр. 167.

›

Извлеките разъём с лампой накаливания, покачивая его из стороны в
сторону, по направлению стрелки

1



» илл. 188

.

›

Возьмите лампу накаливания за цоколь в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

B



» илл. 185

 на стр. 167.

Замена лампы накаливания в переднем указателе поворота

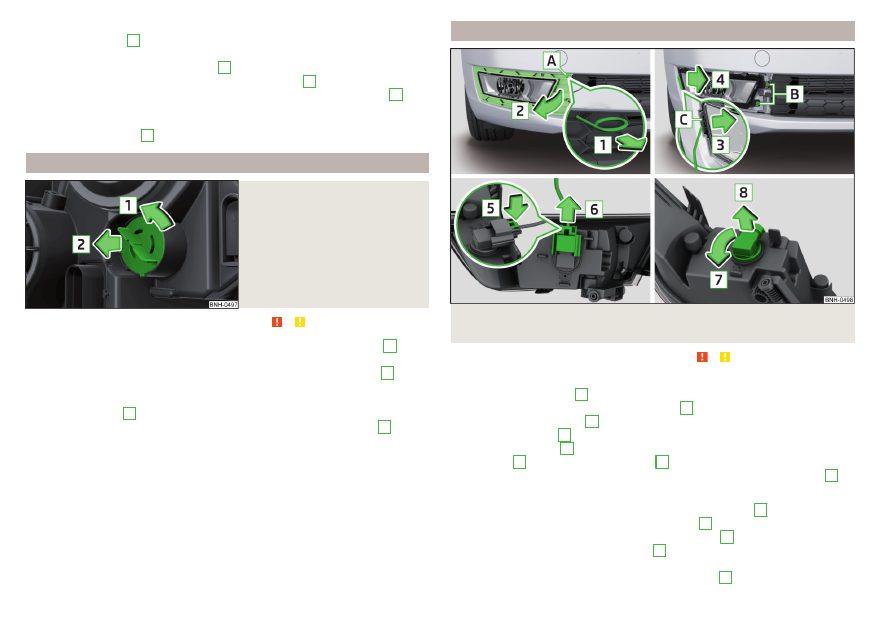

Илл. 189
Замена лампы накаливания в
переднем указателе поворота

Сначала прочтите и примите к сведению   и   на стр 166.

›

Поверните патрон с лампой накаливания в направлении стрелки

1

» илл. 189

.

›

Извлеките патрон с лампой накаливания в направлении стрелки

2

.

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-
ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой против направления стрелки

1

 до

упора.



Замена лампы противотуманной фары

Илл. 190  Извлечение противотуманной фары / замена лампы накали-
вания

Сначала прочтите и примите к сведению   и   на стр 166.

Снятие защитной решётки и фары

›

Вставьте в отверстие

A



» илл. 190

 съёмник колёсных колпаков.

›

Потянув съёмник в направлении стрелки

1

, снимите защитную решётку

в направлении стрелки

2



» илл. 190

.

›

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

›

С помощью ключа

2



» стр. 150

, Бортовой инструмент разблокируйте

фиксатор

C

 в направлении стрелки

3

.

›

Осторожно снимите противотуманную фару в направлении стрелки

4

.

Замена лампы

›

Нажмите фиксатор на разъёме в направлении стрелки

5



» илл. 190

.

›

Отсоедините разъём в направлении стрелки

6

.

›

Поверните патрон с лампой до упора по стрелке

7

.

›

Выньте патрон с лампой по стрелке

8

.

›

Вставьте патрон с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки

7

.





168

Самостоятельные действия в сложных ситуациях

›

Подсоедините разъём.

Установка фары и защитной решётки

›

Вставьте противотуманную фару в направлении, противоположном на-
правлению стрелки

4



» илл. 190

, и прикрутите её.

›

Установите защитную решётку и осторожно прижмите её до фиксации.

Замена лампы фонаря подсветки номерного знака

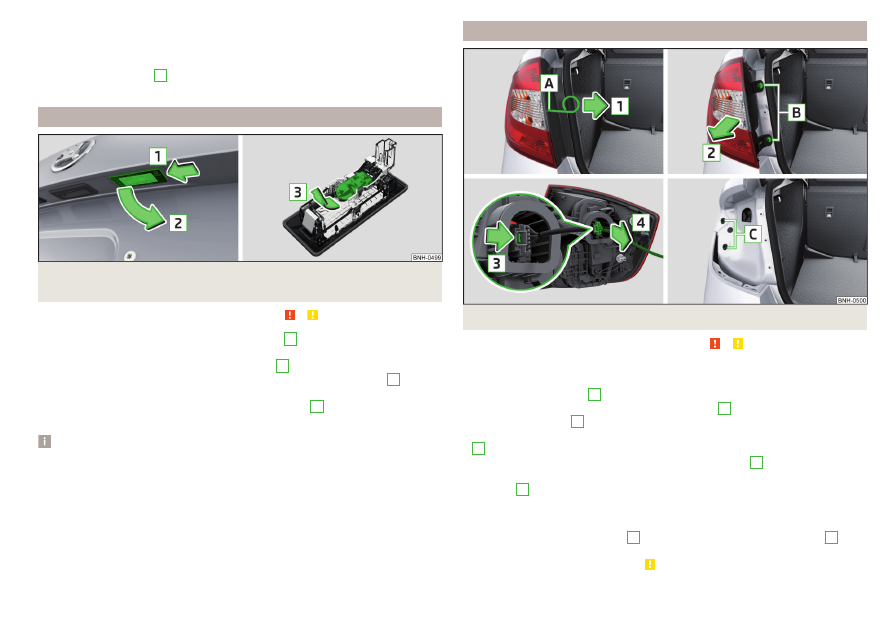

Илл. 191  Извлечение фонаря подсветки номерного знака / замена
лампы накаливания

Сначала прочтите и примите к сведению   и   на стр 166.

›

Нажмите на фонарь в направлении стрелки

1



» илл. 191

, чтобы высвобо-

дить его.

›

Отклоните фонарь в направлении стрелки

2

 и снимите.

›

Выньте неисправную лампу из патрона в направлении стрелки

3

.

›

Установите новую лампу в патрон.

›

Установите фонарь против направления стрелки

1

.

›

Нажмите на фонарь, чтобы пружина зафиксировалась.

Примечание

Если фонарь подсветки номерного знака автомобиля имеет светодиодное
исполнение, то при выходе светодиода из строя обратитесь на сервисное
предприятие.



Снятие и установка заднего фонаря

Илл. 192  Снятие фонаря / отсоединение разъёма

Сначала прочтите и примите к сведению   и   на стр 166.

Снятие

›

Откройте крышку багажного отсека.

›

Вставьте в отверстие

A



» илл. 192

 съёмник колёсных колпаков.

›

Снимите крышку, потянув за крюк по стрелке

1

.

›

Выверните винты

В

 с помощью ключа из бортового инструмента.

›

Возьмитесь за фонарь и осторожно снимите его в направлении стрелки

2

.

›

Сожмите фиксатор разъёма в направлении стрелки

3

.

›

Осторожно отсоедините разъём от заднего фонаря по направлению
стрелки

4

.

Установка

›

Подсоедините разъём к фонарю и надёжно зафиксируйте.

›

Вставьте фонарь выступами

В



» илл. 193

 на стр. 170 в отверстия

C

» илл. 192

 в кузове.

›

Осторожно прижмите фонарь

»

.





169

Предохранители и лампы накаливания

›

Привинтите фонарь и установите крышку. Накладка должна надёжно за-
фиксироваться.

›

Закройте крышку багажного отсека.

ОСТОРОЖНО

■

Следите за тем, чтобы при повторной установке не зажать жгут проводов

между кузовом и фонарём — опасность повреждения электрооборудова-
ния и проникновения воды.

■

Если нет уверенности в том, что жгут проводов не был защемлён, реко-

мендуется обратиться на сервисное предприятие для проверки фонаря.

■

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп заднего фонаря

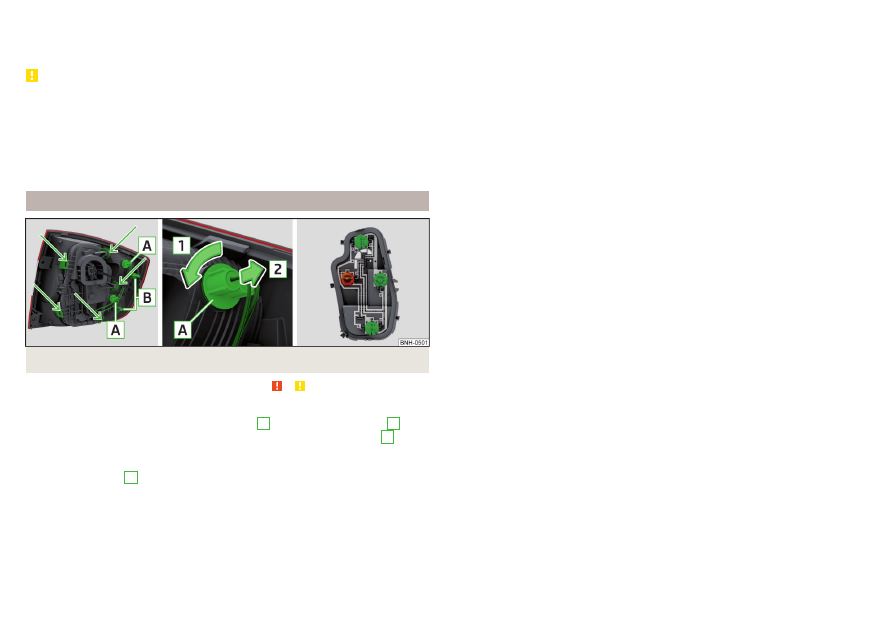

Илл. 193  Внешняя часть фонаря / внутренняя часть фонаря

Сначала прочтите и примите к сведению   и   на стр 166.

Наружная часть заднего фонаря

›

Поверните патрон с лампой накаливания

А



» илл. 193

 по стрелке

1

.

›

Извлеките патрон с лампой накаливания в направлении стрелки

2

 и за-

мените лампу.

›

Вставьте патрон с лампой в корпус фонаря и поверните до упора против
часовой стрелки

1

.

Внутренняя часть заднего фонаря

›

Разблокируйте колодку патронов ламп в точках, указанных стрелками

» илл. 193

 и извлеките колодку из фонаря.

›

Поверните соответствующую лампу накаливания против часовой стрел-
ки до упора и извлеките её из колодки.



›

Вставьте новую лампу накаливания в колодку и поверните лампу до упо-
ра по часовой стрелке.

›

Вставьте колодку ламп обратно в фонарь.

Колодка должна надёжно зафиксироваться.

170

Самостоятельные действия в сложных ситуациях

Технические характеристики

Технические характеристики

Основные данные автомобиля



Введение

В этой главе вы найдёте сведения по следующим темам:
Идентификационные данные автомобиля

171

Снаряжённая масса

172

Перевозимый груз

172

Замер расхода топлива и выбросов CO

2

 в соответствии с

рекомендациями ЕЭК и директивами ЕС

172

Габаритные размеры

174

Угол въезда

175

Данные, указанные в технической документации автомобиля, имеют прио-
ритет перед данными, содержащимися в руководстве по эксплуатации.
Тягово-динамические характеристики автомобилей приведены без учёта
негативного влияния со стороны некоторого оборудования (например,
климатической установки).
Приведённые значения были найдены по методике, которая регламенти-
руется правилами измерения эксплуатационных и технических характери-
стик транспортных средств.
Приведённые значения справедливы для базовой модели без дополни-
тельного оборудования.

Идентификационные данные автомобиля

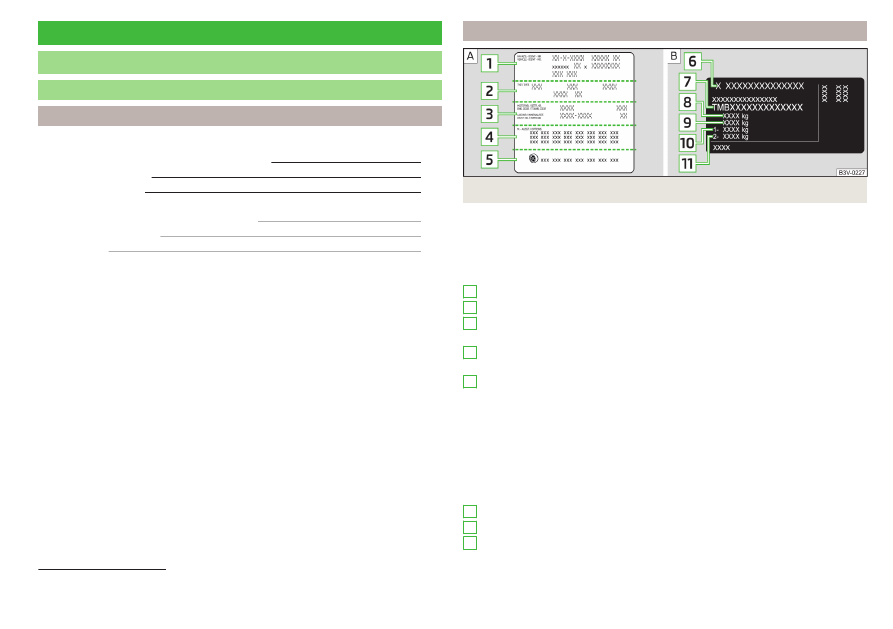

Илл. 194  Наклейка с данными автомобиля / заводская табличка

Наклейка с данными а/м
Наклейка с данными автомобиля

» илл. 194

 —  находится под фальшпо-

лом багажного отсека. Такая же табличка вклеена в руководство по эксплу-
атации.
Наклейка содержит следующие данные:

Идентификационный номер автомобиля (VIN)
Модель а/м
Буквенное обозначение коробки передач / код краски / код комплекта-
ции салона / мощность двигателя / буквенное обозначение двигателя
Коды комплектации (описывают наличие и варианты исполнения раз-
личных систем, установленное оборудование и т. д.)
Допущенная размерность шины в дюймах

1)

Размерности допущенных для использования на вашем автомобиле шин и
дисков указаны в технической документации автомобиля, а также в декла-
рации о соответствии (COC).

Заводская табличка
Заводская табличка

» илл. 194

 —  находится снизу на стойке B с правой

стороны.
Табличка содержит следующие данные:

Производитель автомобиля
Идентификационный номер автомобиля (VIN)
Разрешённая максимальная масса



1

2
3

4

5

6

7

8

1)

Не во всех странах.
