ВНИМАНИЕ

■

Никогда не превышайте максимально допустимую нагрузку на эле-

менты крепления, сетки, крючки и т. п. Более тяжёлые предметы удер-
живаются недостаточно надёжно — опасность травмирования!

■

Не превышайте допустимые осевые нагрузки и разрешённую макси-

мальную массу автомобиля — опасность ДТП!

■

Незакреплённый или закреплённый ненадлежащим образом груз мо-

жет при резком манёвре автомобиля или при ДТП сдвинуться с места —
угроза травмы!

■

Незакреплённый груз может попасть на раскрывающуюся подушку

безопасности и причинить травмы — опасно для жизни!

■

При перевозке предметов в багажном отсеке, увеличенном за счёт

складывания спинки сиденья, следите за тем, чтобы эти предметы были
уложены и закреплены так, чтобы они не могли представлять опасно-
сти для пассажира на оставшемся заднем сиденье.

ОСТОРОЖНО

■

Никогда не превышайте максимально допустимую нагрузку на элементы

крепления, сетки, крючки и т. п. — опасность повреждения.

■

Загружайте автомобиль так, чтобы перевозимые предметы не повредили

нити обогрева заднего стекла.

■

Не помещайте в сетки или вещевые отделения в багажном отсеке ника-

кие предметы с острыми краями — они могут повредить сетки и вещевые
отделения.

■

Укладывайте предметы в вещевые отделения осторожно, не допуская

концентрации нагрузки в отдельных точках — опасность повреждения ве-
щевых отделений.

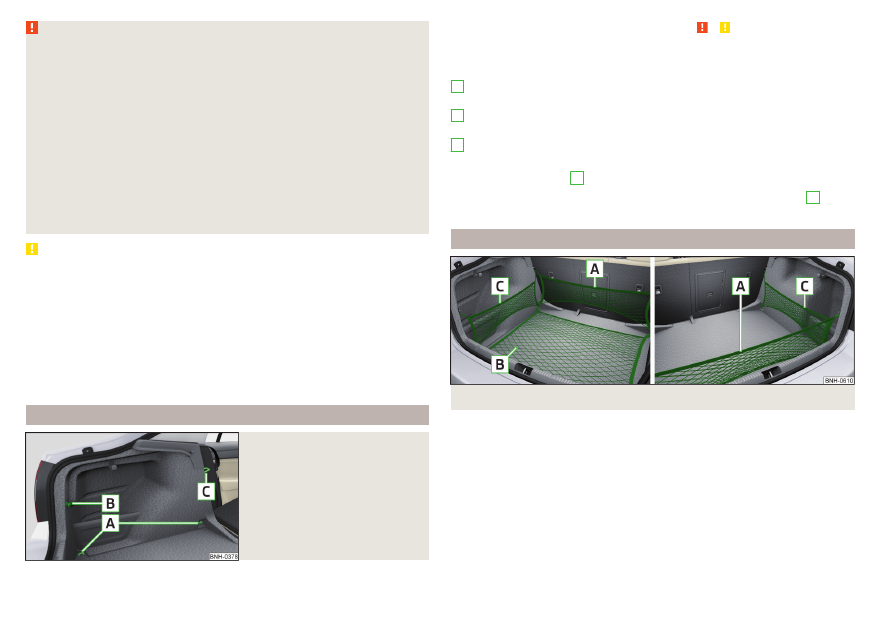

Крепёжные элементы

Илл. 86
Крепёжные элементы

Сначала прочтите и примите к сведению   и   на стр 80.

Крепёжные элементы расположены в багажном отсеке с обеих сторон.
Обзор крепёжных элементов

» илл. 86

Крепёжные проушины для закрепления груза, багажных сеток и мно-
гофункциональной сумки
Крепёжный элемент для закрепления груза, багажных сеток и много-
функциональной сумки
Крепёжная проушина для закрепления багажных сеток и многофунк-
циональной сумки

Крепёжная проушина

C

 находится за откидной спинкой заднего сиденья.

Максимально допустимая статическая нагрузка на одну проушину

A

 со-

ставляет 350 кг.

Багажные сетки

Илл. 87  Примеры крепления сеток





A

B

C

80

Управление

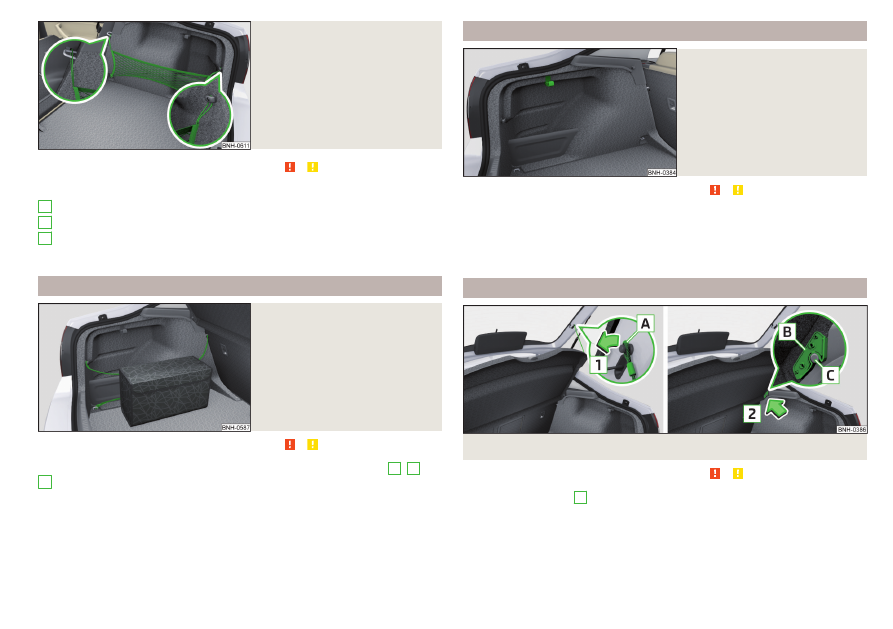

Илл. 88
Крепление продольного карма-
на

Сначала прочтите и примите к сведению   и   на стр 80.

Примеры крепления багажных сеток

» илл. 87

 и

» илл. 88

Поперечный карман
Напольная сетка
Продольный карман

Максимально допустимая нагрузка на багажные сетки составляет 1,5 кг.

Многофункциональная сумка

Илл. 89
Закрепление многофункцио-
нальной сумки

Сначала прочтите и примите к сведению   и   на стр 80.

Сумка

» илл. 89

 может быть закреплена за крепёжные элементы

A

,

B

 и

C



» илл. 86

 на стр. 80.

Максимально допустимая нагрузка на закреплённую на крепёжных эле-
ментах сумку составляет 3 кг.



A
B
C



Крючки

Илл. 90
Крючок

Сначала прочтите и примите к сведению   и   на стр 80.

Но обеих боковых стенках багажного отсека расположены по одному
крючку для подвешивания небольших предметов, например сумок и т. п.

» илл. 90

.

Максимально допустимая нагрузка на крючок составляет 7,5 кг.

Полка багажного отсека

Илл. 91  Снятие полки багажного отсека

Сначала прочтите и примите к сведению   и   на стр 80.

Если подвесы полки

А



» илл. 91

 зацеплены за крышку багажного отсека,

то при её открывании полка багажного отсека (далее просто полка) будет
подниматься.
Полку можно снять и вынуть из автомобиля или при необходимости уста-
новить вертикально за спинкой заднего сиденья в так называемое «парко-
вочное положение»

» илл. 92

 на стр. 82







81

Перевозка багажа

Максимально допустимая нагрузка на полку багажного отсека составляет
1 кг.

Снятие

›

Снимите подвесы

A

 с обеих сторон крышки багажного отсека в направ-

лении стрелки

1



» илл. 91

.

›

Удерживая полку поднятой, нажмите на нижнюю часть полки в области
осей

C

 с обеих сторон.

›

Снимите крышку в направлении стрелки

2

.

Установка

›

Расположите крепления

B

 полки над пальцами

C



» илл. 91

.

›

Нажмите на верхнюю часть полки в области пальцев

C

 с обеих сторон.

Крепления

B

 должны зафиксироваться на пальцах

C

 с обеих сторон ба-

гажного отсека.

›

Закрепите подвесы

A

 с обеих сторон крышки багажного отсека.

ВНИМАНИЕ

Во время движения автомобиля на полке не должны находиться ника-
кие предметы — опасность трав при резком торможении или столкно-
вении!

ОСТОРОЖНО

■

Перекос полки может привести к повреждению обивки боковин и самой

полки, чтобы его избежать, необходимо соблюдать следующее:

■

Полка всегда должна быть правильно установлена, а высота багажа не

должна превышать высоту полки.

■

В поднятом положении полка не должна быть перекошена в уплотни-

теле проёма крышки багажного отсека.

■

В зазоре между спинкой сиденья и поднятой полкой не должно быть

никаких предметов.

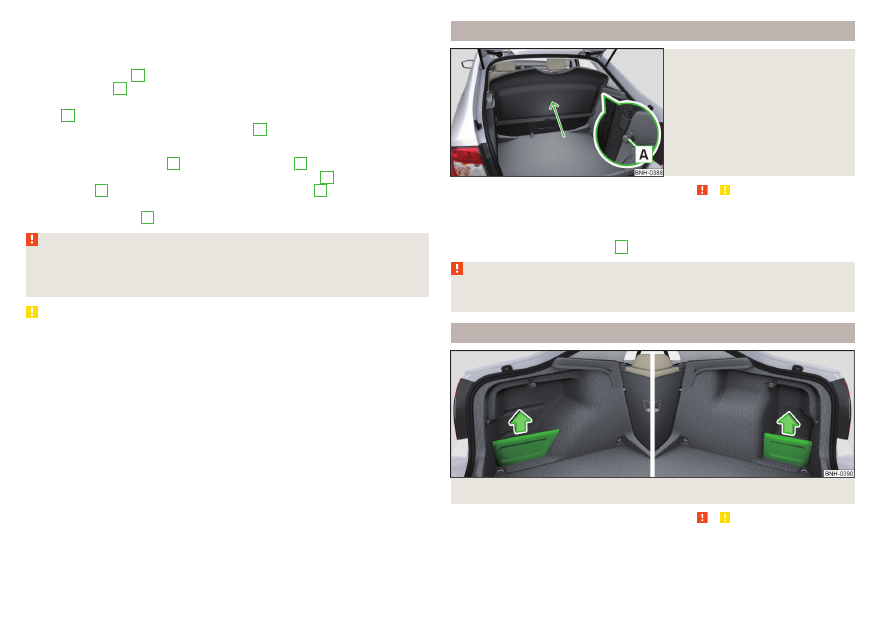

«Парковочное положение» полки багажного отсека

Илл. 92
Укладка полки багажного отсе-
ка за спинкой заднего сиденья

Сначала прочтите и примите к сведению   и   на стр 80.

Полку можно убрать за спинку заднего сиденья.

›

Вставьте снятую полку багажного отсека в промежуток между спинкой
заднего сиденья и пальцами

A



» илл. 92

.

ВНИМАНИЕ

Полка багажного отсека, убранная в «парковочное положение» ограни-
чивает водителю обзорность назад.

Вещевые отделения в багажном отсеке

Илл. 93  Снятие крышки левого/правого вещевого отделения

Сначала прочтите и примите к сведению   и   на стр 80.

Вещевые отделения со съёмной крышкой предназначены для хранения
мелких предметов массой до 1,5 кг.







82

Управление

›

Снятие: возьмитесь за верхнюю часть крышки и извлеките её в направ-
лении стрелки

» илл. 93

.

ОСТОРОЖНО

Будьте осторожны при обращении с крышкой вещевого отделения, чтобы
не повредить её или облицовку багажного отсека.

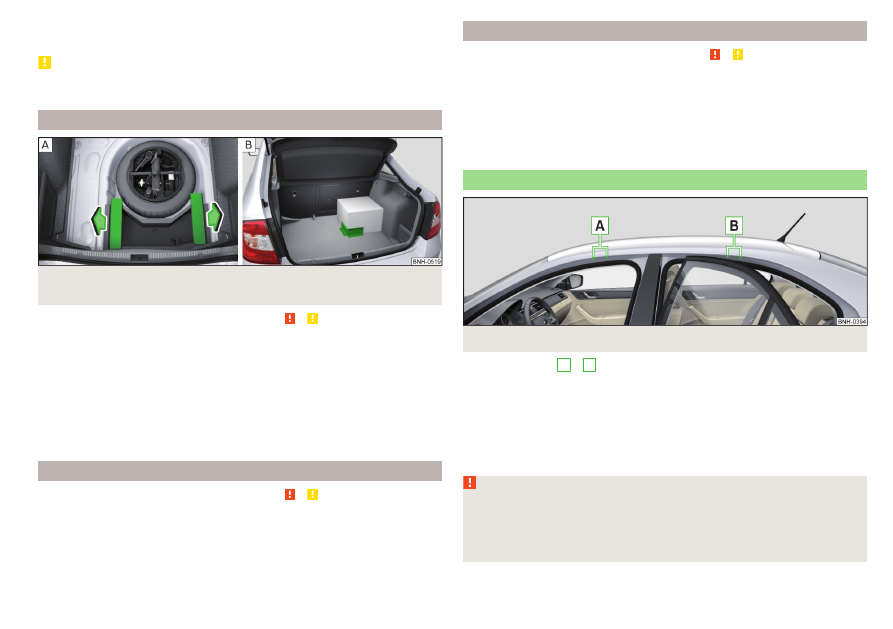

Элементы крепления Cargo

Илл. 94  Извлечение элементов крепления Cargo / пример фиксации
груза с помощью элементов крепления Cargo

Сначала прочтите и примите к сведению   и   на стр 80.

Элементы крепления Cargo предназначены для закрепления предметов
общей массой до 8 кг.

›

Использование: извлеките элементы Cargo в направлении стрелок

» илл. 94

 — .

›

Закрепите предмет багажа с помощью элементов Cargo как можно ближе
к задним сиденьям

» илл. 94

 — .

›

После использования уберите элементы Cargo, закрепив их на своих пер-
воначальных местах.

Двусторонний фальшпол

Сначала прочтите и примите к сведению   и   на стр 80.

В багажном отсеке может находиться двусторонний фальшпол. С одной
стороны фальшпол имеет текстильное покрытие, с другой — моющееся
(удобно для перевозки мокрых или грязных вещей).





Автомобили категории N1

Сначала прочтите и примите к сведению   и   на стр 80.

В автомобилях категории N1, не оборудованных защитной решёткой, для
крепления груза следует использовать петли и проушины, соответствую-
щие стандарту EN 12195 (1–4).
Для надёжной эксплуатации автомобиля электропроводка должна быть ис-
правна. Поэтому необходимо следить, чтобы она не была повреждена при
раскладке багажного отсека, а также или загрузке и разгрузке.

Точки крепления поперечных рейлингов

Илл. 95  Точки крепления

Точки крепления

A

 и

B

 расположены с обеих сторон автомобиля

» илл. 95

.

Снятие и установка поперечных рейлингов производится согласно их ин-
струкции.

Нагрузка на крышу
Максимально допустимая масса перевозимого груза, вместе с багажником,
составляет 75 кг.

ВНИМАНИЕ

Для безопасной перевозки грузов/багажа на багажнике на крыше не-
обходимо соблюдать следующие требования:

■

Груз должен быть всегда равномерно распределён по багажнику на

крыше и надлежащим образом закреплён пригодными для этой цели
верёвками или натяжными ремнями.




