Skoda Rapid (2017 год). Руководство - часть 7

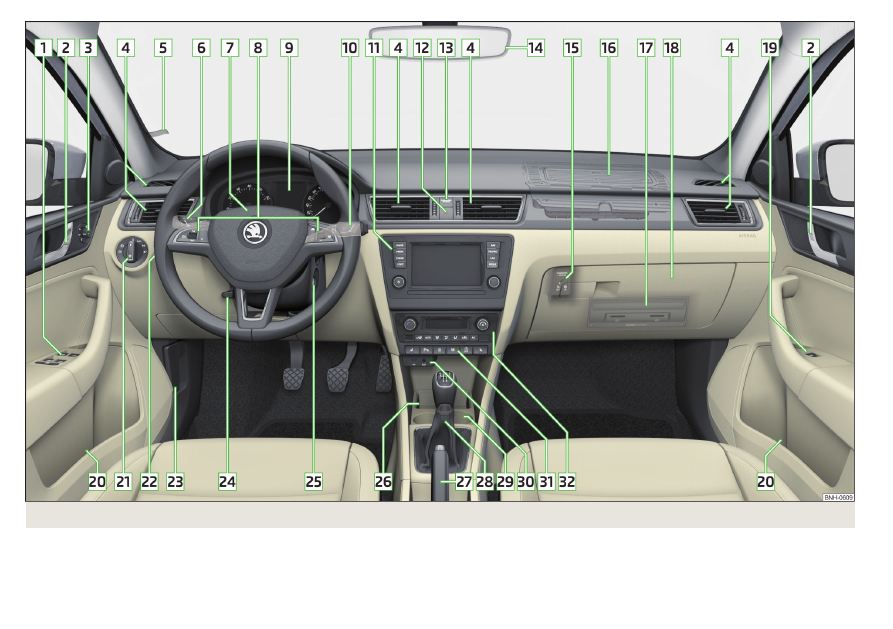

Илл. 17 Пример вида места водителя на автомобиле c левосторонним расположением рулевого управления

Управление

Управление

Место водителя

Обзор

Электрические стеклоподъёмники

Внутренняя ручка двери

Переключатель регулировки положения наружных зеркал

Дефлекторы

Зажим для парковочного талона

Подрулевой переключатель (в зависимости от комплектации):

▶

указатель поворота и дальний свет

▶

круиз-контроль

107

▶

ограничитель скорости

109

Рулевое колесо со звуковым сигналом / с фронтальной по-
душкой безопасности водителя

Клавиши управления информационной системы

Комбинация приборов

Подрулевой переключатель:

▶

стеклоочиститель и стеклоомыватель

▶

информационная система

В зависимости от комплектации:

▶

вещевое отделение

▶

информационно-командная система Infotainment

Руко-

водство по эксплуатации системы Infotainment

Клавиша аварийной световой сигнализации

Контрольная лампа фронтальной подушки безопасности пе-
реднего пассажира

Внутреннее зеркало заднего вида

Выключатель с замком подушки безопасности переднего
пассажира (в вещевом отсеке)

Фронтальная подушка безопасности переднего пассажира

Внешний модуль системы Infotainment (в вещевом ящике со
стороны переднего пассажира)

Руководство по эксплуата-

ции системы Infotainment
Вещевой ящик со стороны переднего пассажира

2
3
4
5
6

8
9

12
13

14
15

16
17

Электрический стеклоподъёмник в двери переднего пассажи-
ра

Вещевые отделения

Переключатель освещения

Корректор фар (в передней панели)

Рычаг отпирания капота

137

Рычаг блокировки положения рулевой колонки

В зависимости от комплектации:

▶

замок зажигания

▶

кнопка пуска двигателя

Вещевое отделение

Рычаг стояночного тормоза

В зависимости от комплектации:

▶

рычаг переключения передач (механическая КП)

▶

селектор (автоматическая КП)

Подстаканник

Разъём USB/AUX

Панель с клавишами (в зависимости от комплектации):

▶



подогрев левого сиденья

▶



ASR (антипробуксовочная система)

101

▶



парковочный ассистент

103

▶



центральный замок

▶



обогрев заднего стекла

▶



система СТАРТ-СТОП

▶



обогрев ветрового стекла

▶



подогрев правого сиденья

Управление отопителем / климатической установкой

Примечание

В автомобилях с правосторонним расположением рулевого управления
положение органов управления несколько отличается от приведённого на

» илл. 17

22
23
24
25

26
27
28

29
30

Место водителя

Контрольные приборы и контрольные лампы

Комбинация приборов



Введение

Илл. 18 Комбинация приборов: вариант 1

Илл. 19 Комбинация приборов: вариант 2

В этой главе вы найдёте сведения по следующим темам:
Тахометр

Указатель температуры охлаждающей жидкости

Указатель уровня топлива

Тахометр

» стр. 30

▶

с контрольными лампами

» стр. 31

Дисплей

» стр. 40

Спидометр:

▶

с контрольными лампами

» стр. 31

Панель с контрольными лампами

» стр. 31

Клавиша для:

▶

установки текущего времени

» стр. 41

▶

сброса счётчика суточного пробега (trip)

» стр. 40

▶

индикации пробега и времени, оставшегося до очередного ТО

» стр. 45

Указатель температуры охлаждающей жидкости

» стр. 31

Указатель уровня топлива

» стр. 31

Яркость подсветки комбинации приборов автоматически регулируется в
зависимости от уровня внешней освещённости. Если в условиях недоста-
точной видимости не горит ближний свет, то яркость подсветки уменьша-
ется, чтобы обратить внимание водителя на необходимость включить свет.
Яркость подсветки комбинации приборов может настраиваться в системе
Infotainment

Руководство по эксплуатации системы Infotainment.

Тахометр

Тахометр

» илл. 18

на стр. 30 или

» илл. 19

на стр. 30 показывает теку-

щую частоту вращения двигателя, в оборотах в минуту.
Начало красной зоны на шкале тахометра соответствует максимально до-
пустимому числу оборотов для прошедшего обкатку и прогретого двигате-
ля.
Переключайтесь на более высокую передачу или переводите селектор ав-
томатической коробки передач в положение D/S раньше, чем стрелка та-
хометра достигнет красной зоны.
Для поддержания оптимальной частоты вращения двигателя следуйте ре-
комендациям по выбору передачи

» стр. 41

ОСТОРОЖНО

Стрелку тахометра можно доводить до красной зоны только на очень ко-
роткое время — опасность повреждения двигателя!

2
3

4
5

Управление

Указатель температуры охлаждающей жидкости

Илл. 20
Указатель температуры охла-
ждающей жидкости

Действительно для автомобилей с комбинацией приборов — вариант 1

» илл. 18

на стр. 30.

Указатель

» илл. 20

работает только при включённом зажигании.

Холодный двигатель — когда стрелка находится в секторе

, двигатель

ещё не прогрелся до своей рабочей температуры. Избегайте работы дви-
гателя на высоких оборотах и чрезмерной нагрузки на двигатель.
Рабочая температура — стрелка находится в секторе

Высокая температура — когда стрелка находится в секторе

, температу-

ра охлаждающей жидкости слишком высокая, в комбинации приборов за-
горается контрольная лампа 

» стр. 37

Указатель уровня топлива

Илл. 21 Указатель уровня топлива: в комбинации приборов / на дис-
плее в комбинации приборов

Указатель

» илл. 21

работает только при включённом зажигании.

Объём топливного бака составляет около 55 литров.
Когда запас топлива в топливном баке уменьшается до резервного

или

, в комбинации приборов загорается контрольная лампа



» стр. 36

ВНИМАНИЕ

Для исправной работы систем автомобиля, а значит, и безопасной езды
в топливном баке должно быть достаточно топлива. Никогда не ездите
до полной выработки топлива из бака — опасность аварии!

ОСТОРОЖНО

Никогда не ездите до полной выработки топлива из бака! Из-за перебоев в
подаче топлива возможны пропуски воспламенения, что, в свою очередь,
может привести к серьёзным повреждениям двигателя и системы выпуска
отработавших газов.

Примечание

■

После полной заправки топливного бака, при динамичном движении (на-

пример, при частых поворотах, торможениях, спусках и подъёмах) указа-
тель уровня топлива может временно показывать уровень приблизитель-
но на одно деление меньше фактического.

■

Стрелка  рядом с символом  в указателе уровня топлива указывает на

место расположения заливной горловины топливного бака — на правой
стороне автомобиля.

Контрольные лампы



Введение

В этой главе вы найдёте сведения по следующим темам:
