Замена лампы накаливания в переднем указателе поворота

(галогенная фара)

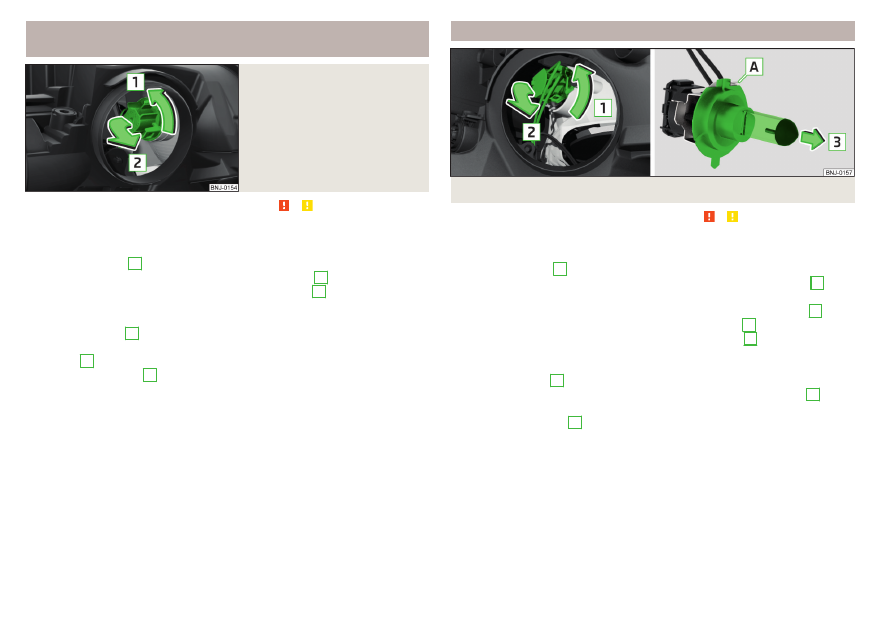

Илл. 301

Замена лампы накаливания в

переднем указателе поворота



Сначала прочтите и примите к сведению   и   на стр 258.

Перед заменой лампы в правой фаре сначала снимите кронштейн горло-

вины бачка стеклоомывателя

» стр. 260

.

›

Снимите крышку

С



» илл. 295

 на стр. 259.

›

Поверните патрон с лампой в направлении стрелки

1



» илл. 301

.

›

Извлеките патрон с лампой в направлении стрелки

2

.

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

›

Установите крышку

С



» илл. 295

 на стр. 259.

После замены лампы в правой фаре установите на место кронштейн гор-

ловины бачка стеклоомывателя

» стр. 260

.

Замена лампы накаливания ближнего света (галогенная фара)

Илл. 302  Замена лампы накаливания ближнего света



Сначала прочтите и примите к сведению   и   на стр 258.

›

Снимите соответствующую крышку в передней колёсной нише

» стр. 259

.

›

Снимите крышку

D



» илл. 295

 на стр. 259.

›

Поверните разъём с лампой накаливания в направлении стрелки

1

» илл. 302

.

›

Извлеките разъём с лампой накаливания в направлении стрелки

2

.

›

Извлеките лампу из разъёма в направлении стрелки

3

.

›

Установите новую лампу в разъём так, чтобы выступ

A

 на разъёме за-

фиксировался в выемке на лампе.

›

Вставьте разъём с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните разъём с новой лампой против направления стрелки

1

 до

упора.

›

Установите крышку

D



» илл. 295

 на стр. 259.

›

Установите соответствующую крышку в передней колёсной нише

» стр. 259

.

262

Самостоятельные действия в сложных ситуациях

Замена лампы накаливания дальнего света (галогенная фара)

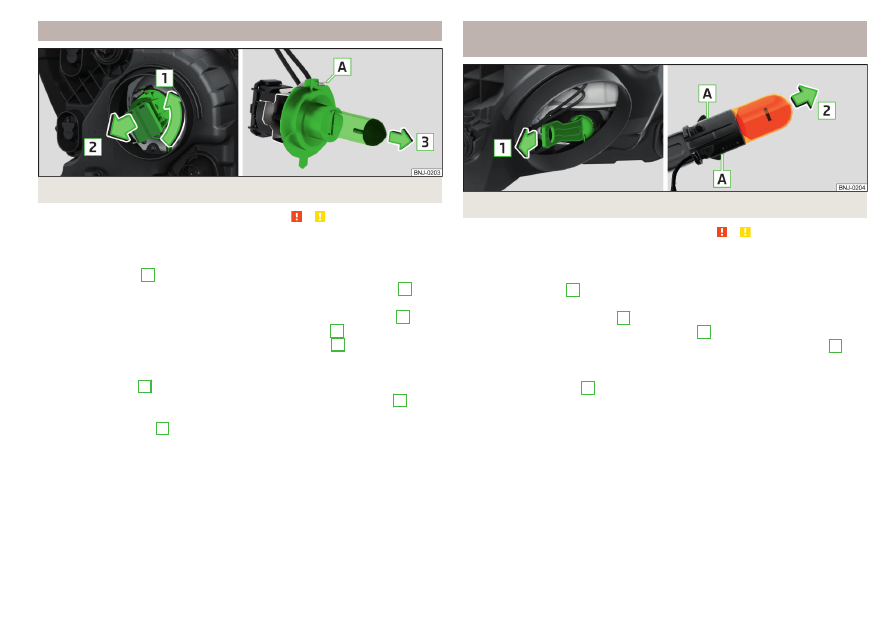

Илл. 303  Замена лампы дальнего света



Сначала прочтите и примите к сведению   и   на стр 258.

Перед заменой лампы в правой фаре сначала снимите кронштейн горло-

вины бачка стеклоомывателя

» стр. 260

.

›

Снимите крышку

Е



» илл. 295

 на стр. 259.

›

Поверните разъём с лампой накаливания в направлении стрелки

1

» илл. 303

.

›

Извлеките разъём с лампой накаливания в направлении стрелки

2

.

›

Извлеките лампу из разъёма в направлении стрелки

3

.

›

Установите новую лампу в разъём так, чтобы выступ

A

 на разъёме за-

фиксировался в выемке на лампе.

›

Вставьте разъём с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните разъём с новой лампой против направления стрелки

1

 до

упора.

›

Установите крышку

Е



» илл. 295

 на стр. 259.

После замены лампы в правой фаре установите на место кронштейн гор-

ловины бачка стеклоомывателя

» стр. 260

.

Замена лампы накаливания указателя поворота (галогенная

прожекторная фара)

Илл. 304  Замена лампы указателя поворота



Сначала прочтите и примите к сведению   и   на стр 258.

Для замены лампы в правой фаре сначала снимите кронштейн горловины

бачка стеклоомывателя

» стр. 260

.

›

Снимите крышку

Е



» илл. 295

 на стр. 259.

›

Извлеките патрон с лампой накаливания, покачивая из стороны в сторо-

ну, в направлении стрелки

1



» илл. 304

.

›

Возьмитесь за патрон с лампой в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

Е



» илл. 295

 на стр. 259.

После замены лампы в правой фаре установите на место кронштейн гор-

ловины бачка стеклоомывателя

» стр. 260

.

263

Предохранители и лампы накаливания

Замена лампы противотуманной фары

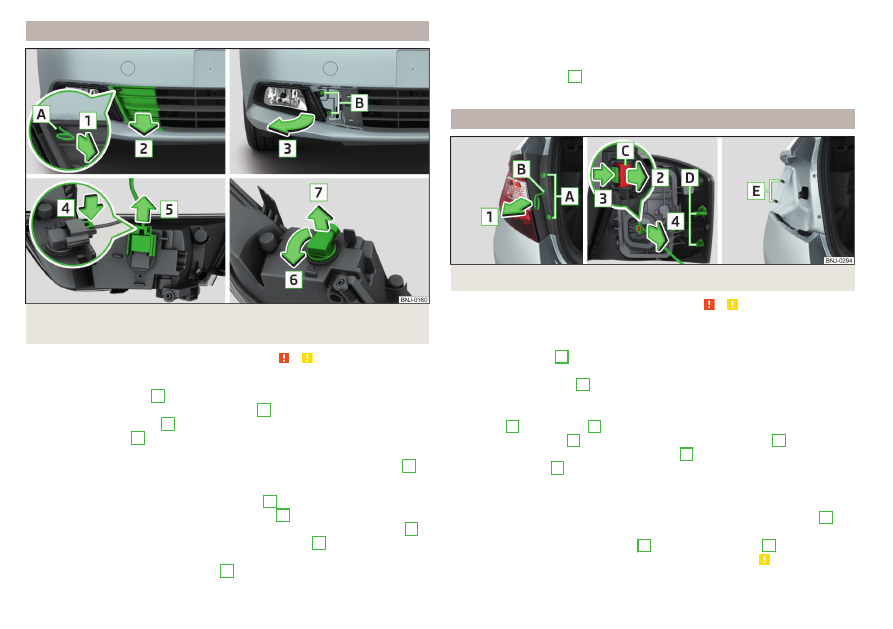

Илл. 305  Извлечение противотуманной фары/замена лампы накали-

вания



Сначала прочтите и примите к сведению   и   на стр 258.

Снятие защитной решётки и фары

›

Вставьте в отверстие

A



» илл. 305

 съёмник колёсных колпаков.

›

Потянув съёмник в направлении стрелки

1

, снимите защитную решётку

в направлении стрелки

2

.

›

Выверните винты

В

 с помощью отвёртки из набора бортового инстру-

мента.

›

Осторожно снимите противотуманную фару в направлении стрелки

3

.

Замена лампы

›

Нажмите фиксатор на разъёме по стрелке

4

.

›

Отсоедините разъём в направлении стрелки

5

.

›

Поверните патрон вместе с лампой до упора в направлении стрелки

6

.

›

Извлеките патрон с лампой в направлении стрелки

7

.

›

Вставьте новый патрон с лампой в фару и поверните до упора в направ-

лении, противоположном стрелке

6

.

›

Подсоедините разъём.

Установка фары и защитной решётки

›

Вставьте противотуманную фару в направлении, противоположном на-

правлению стрелки

3



» илл. 305

, и прикрутите её.

›

Установите защитную решётку и осторожно прижмите её до фиксации.

Снятие и установка заднего фонаря

Илл. 306  Снятие фонаря/отсоединение разъёма



Сначала прочтите и примите к сведению   и   на стр 258.

Снятие

›

Откройте крышку багажного отсека.

›

Выкрутите винты

A



» илл. 306

 с помощью отвёртки из комплекта борто-

вого инструмента.

›

Вставьте в отверстие

B

 съёмник колёсных колпаков, петлёй ручки вниз

(для правого фонаря — петлёй ручки вверх).

›

Поддерживая фонарь рукой, осторожно снимите его в направлении

стрелки

1

 со штифтов

E

.

›

Оттяните фиксатор

C

 на разъёме в направлении стрелки

2

.

›

Отожмите фиксатор разъёма по стрелке

3

 и извлеките разъём движе-

нием по стрелке

4

.

Установка

›

Вставьте разъём в фонарь.

›

Закрепите фиксатор по направлению, противоположному стрелке

2

» илл. 306

.

›

Установите фонарь отверстиями

D

 на штифты в кузове

E

.

›

Осторожно вдавите задний фонарь в проём на кузове

»

.

›

Затяните фонарь.



264

Самостоятельные действия в сложных ситуациях

›

Закройте крышку багажного отсека.

ОСТОРОЖНО

■

Проследите, чтобы при повторной установке фонаря жгут проводки

между кузовом и фонарём не оказался зажат — иначе может проникнуть

вода и электрооборудование получит повреждения.

■

Если нет уверенности в том, что жгут проводов не был защемлён, реко-

мендуется обратиться на сервисное предприятие для проверки фонаря.

■

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп заднего фонаря

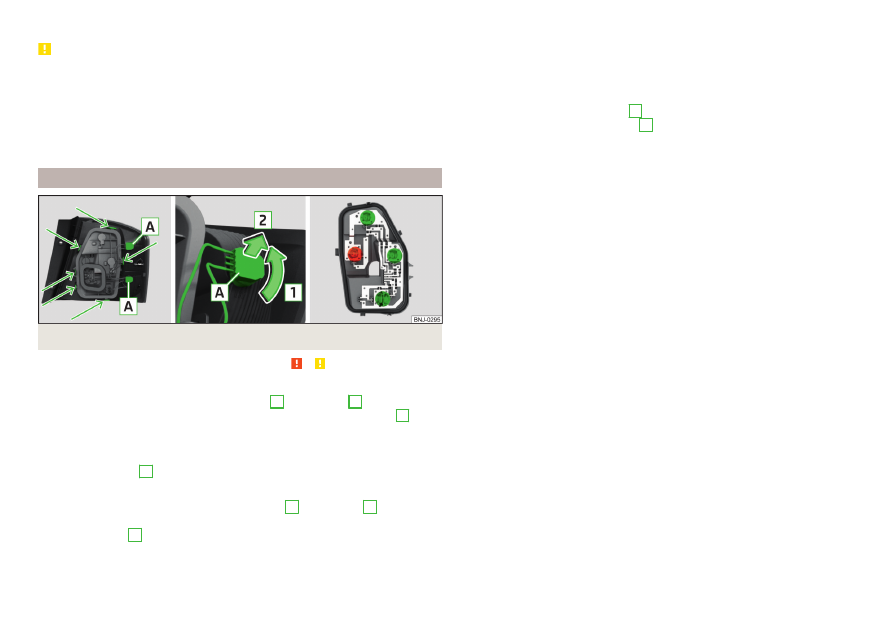

Илл. 307  Наружная часть фонаря/извлечение лампы/колодка ламп



Сначала прочтите и примите к сведению   и   на стр 258.

Наружная часть заднего фонаря

›

Поверните патрон с лампой накаливания

А

 по стрелке

1



» илл. 307

.

›

Извлеките патрон с лампой накаливания в направлении стрелки

2

.

›

Извлеките лампу, покачивая её из стороны в сторону.

›

Установите новую лампу в патрон.

›

Вставьте патрон с лампой в корпус фонаря и поверните до упора против

часовой стрелки

1

.

Внутренняя часть заднего фонаря

›

Поверните патроны с лампами накаливания

А

 по стрелке

1



» илл. 307

.

›

Извлеките патроны с лампами накаливания из корпуса фонаря в направ-

лении стрелки

2

.

›

Разблокируйте колодку патронов ламп в точках, указанных стрелками

» илл. 307

, и извлеките колодку из фонаря.

›

Поверните соответствующую лампу накаливания против часовой стрел-

ки до упора и извлеките её из колодки.

›

Вставьте новую лампу накаливания в колодку и поверните до упора по

часовой стрелке.

›

Вставьте колодку с лампами в фонарь. Колодка должна надёжно зафик-

сироваться.

›

Вставьте патроны с лампами

A

 снова в корпус фонаря и поверните до

упора против часовой стрелки

1

.
